带振动盘上料的半自动电缆压接工作站

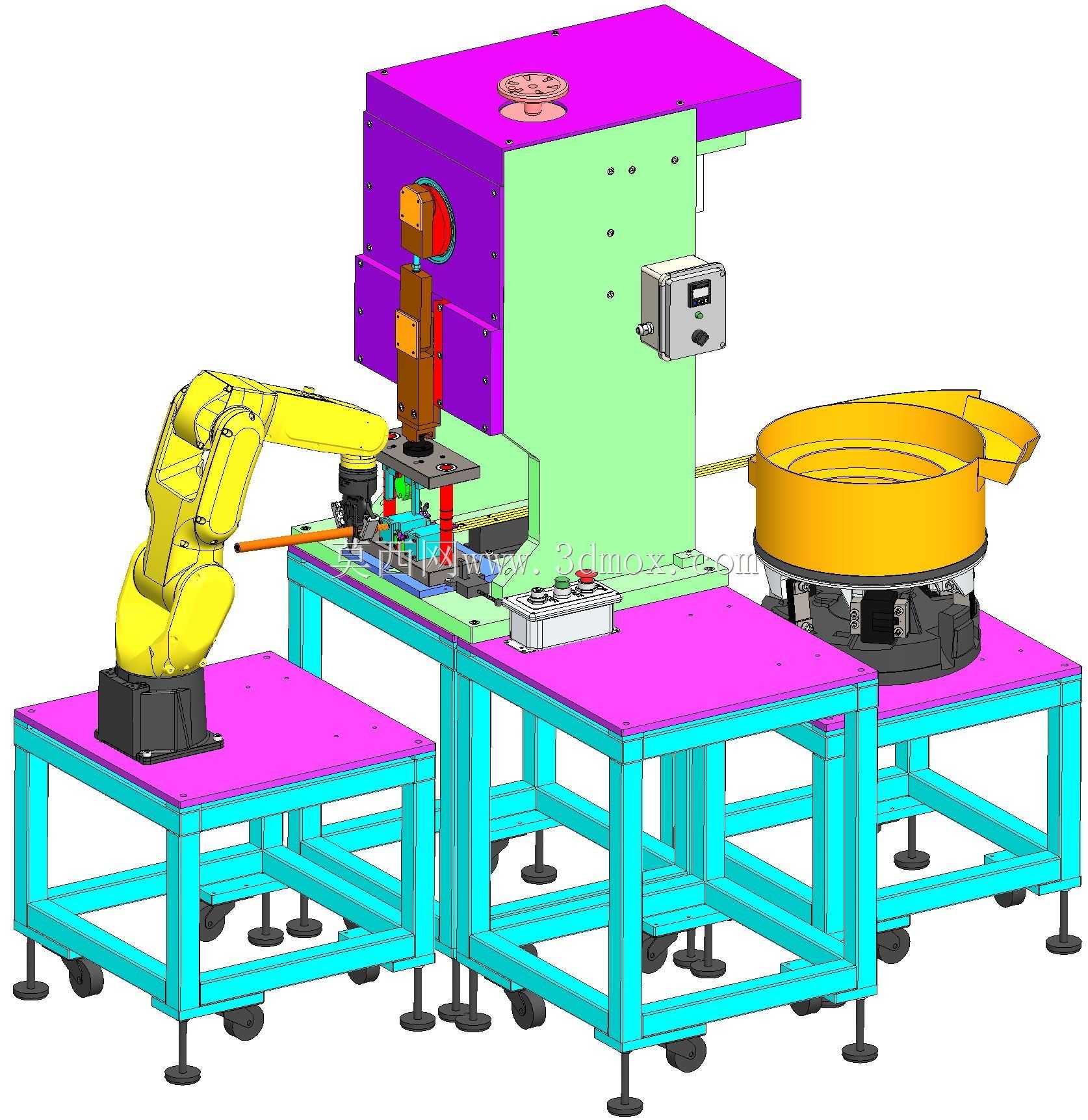

　　这套压接工作站主要面向线束加工车间的端子压接工序，适配多规格低压通讯电缆、控制电缆的端子压合作业，可覆盖消费电子线束、小型设备内部连接线的批量加工需求，替代传统单人单机的手动压接模式，降低人工重复取放料的操作强度。设备整体采用分体式模块化机架布局，左侧为机器人放置台，中间为主压接工位台，右侧为振动盘供料台，三个台体均采用标准工业铝型材搭建框架结构，底部配置可调脚杯与万向脚轮组合支撑，既可以在调试阶段灵活推移调整工位间距，也能在设备定位后通过脚杯调平，抵消地面不平整带来的机架形变，保证压接工位的同轴度精度。左侧搭载的六轴工业机器人负责电缆的取放与移位，末端配置气动夹爪，可适配不同线径的电缆夹持，夹爪开合行程覆盖常规0.

　　5-6平方毫米电缆的外径范围，机器人的运动半径经过匹配设计，可覆盖从左侧待料区到中间压接工位、右侧检测位的全行程，无需额外增加外部移位轴即可完成上下料动作。中间主压接工位采用立式压接结构，压接动力单元内置在立式安装的机架背板上，压头行程可调，可根据不同端子的压接高度需求调整下压位移，压接工位下方配置快换式压接模具底座，更换不同规格端子时仅需更换上模与下模镶件，无需拆解整个压接动力单元，缩短换型调试时间。工位台面上集成了操作按钮盒与状态指示灯，按钮盒设置双手启动按钮与急停按钮，符合设备安全操作规范，避免误触发压接动作带来的安全风险。右侧的振动盘供料单元用于端子的自动排序送料，振动盘出料轨道直接对接压接工位的端子定位座，

　　可将散料端子按照统一姿态输送到定位位置，无需人工手动摆放端子，振动盘的振幅与送料速度可根据端子的尺寸、重量单独调整，避免送料过快出现卡料或者送料过慢影响节拍的问题。设备的电气控制箱采用壁挂式安装在主压接工位的背板侧面，箱体防护等级满足车间常规生产环境要求，控制回路与动力回路分层布线，减少电磁干扰对传感器信号的影响，所有气动管路均沿铝型材框架的线槽排布，管路接头采用快插式结构，后期维护更换管路时无需复杂工具即可操作。从安装边界来看，整套设备的总宽度控制在三米范围内，深度不超过两米，高度不超过两米二，可直接放置在常规车间的标准生产线旁，不需要额外开挖地基或者做特殊的地面加固，接入220V民用电源与0.5-0.7MPa的压缩空气即可运行，

　　对车间配套设施的要求较低。在功能设计上，这套设备保留了半自动操作的灵活性，既可以通过机器人完成自动上下料的连续压接作业，也可以在小批量多品种生产时切换为手动操作模式，由人工完成电缆与端子的摆放，适配不同生产批量的需求。压接工位配置了压力检测传感器，可实时监测压接过程中的压力曲线，当出现端子漏放、电缆线芯未到位、压接压力异常时，设备会自动报警并停止下压动作，避免压出不合格品或者损坏压接模具。机架的所有台面均采用电木板铺设，电木板的绝缘性能可避免电缆加工过程中出现静电损伤，同时电木板的耐磨性能较好，长期放置工件、工具也不容易出现表面刮花凹陷的问题，台面边缘做了倒角处理，避免操作人员走动时被尖锐边角磕碰。振动盘与机架之间配置了减震垫，可减少振动盘工作时的震动传递到压接工位，保证压接过程中设备的稳定性，避免震动导致端子定位偏移，影响压接精度。机器人放置台的台面做了加厚处理，可承受机器人高速运动时的冲击力，避免机器人运行过程中出现台面晃动，保证电缆取放的重复定位精度。整套设备的结构设计充分考虑了线束加工行业的实际生产痛点，兼顾了自动化生产的效率与小批量生产的换型灵活性，所有易损件均采用行业标准件，后期维护更换时可直接采购通用配件，降低设备的全生命周期使用成本。
