桌面型SMT元件拾取贴装设备结构设计

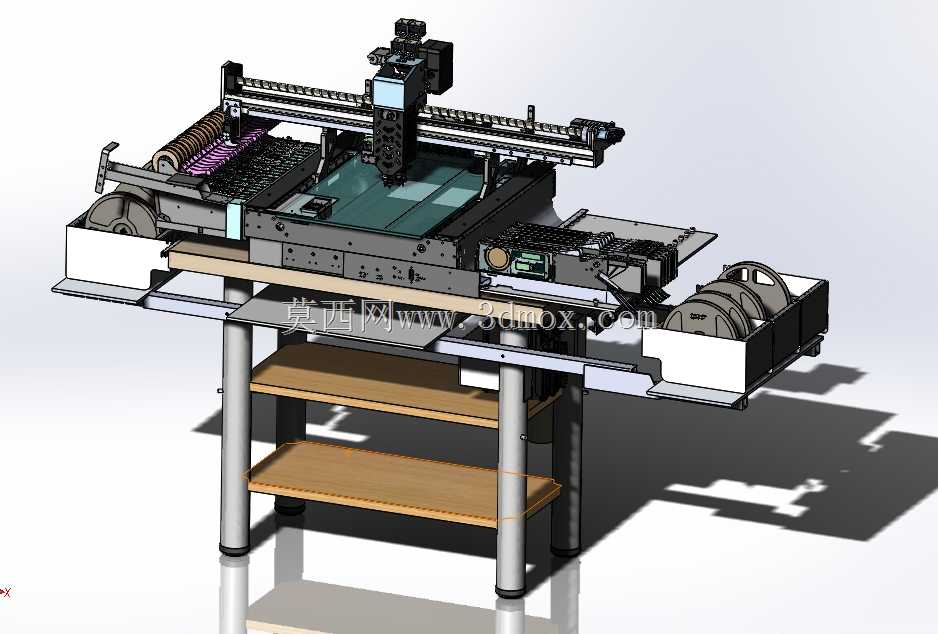

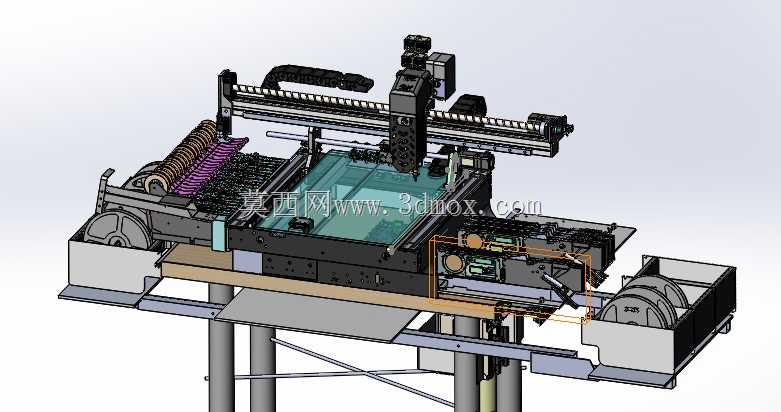

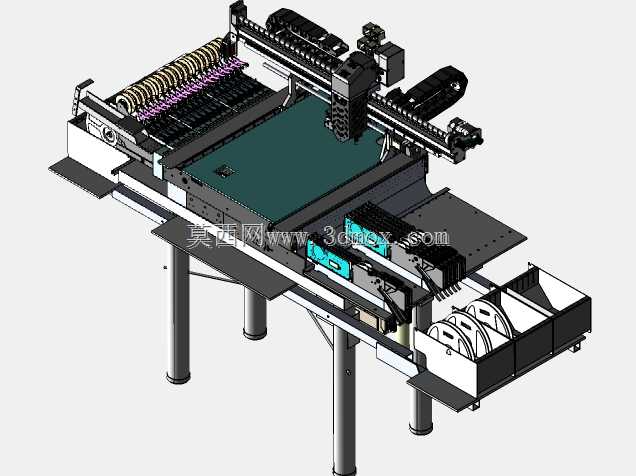

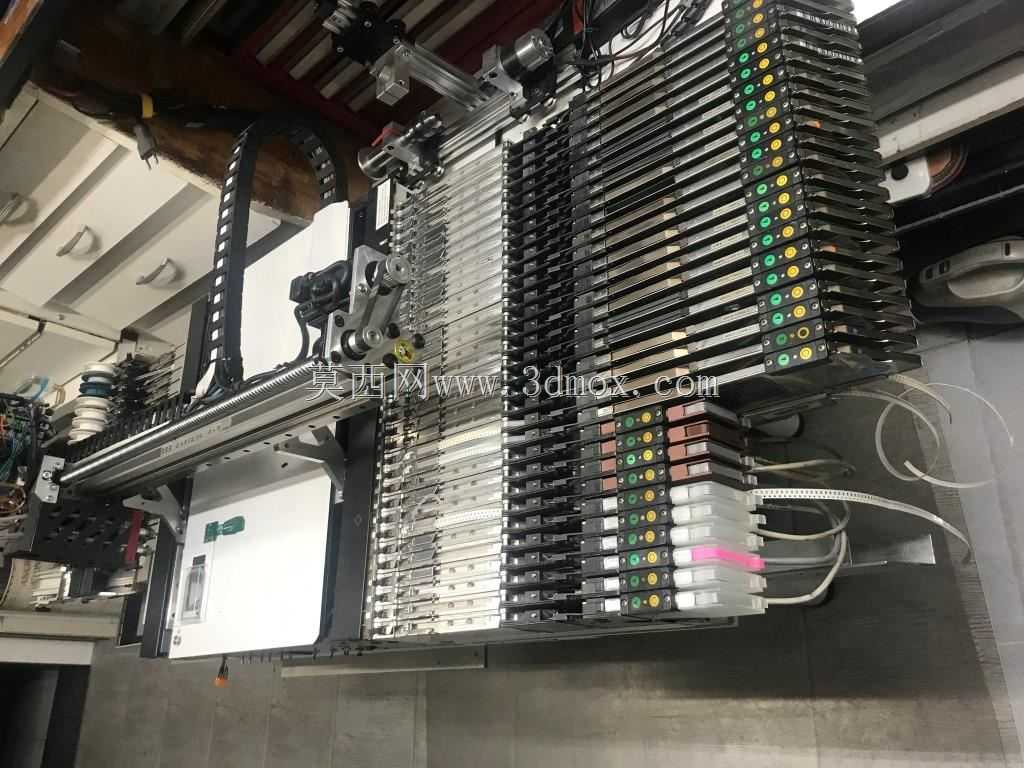

　　这款桌面式拾取贴装设备主要面向小批量电子组装场景，适配实验室原型打样、小批量多品种电路板生产、电子爱好者DIY制作等非大规模量产的贴装需求，可替代人工完成0402及以上封装阻容件、SOP类芯片、小型接插件等表贴元件的拾取与精准贴装作业，解决小批量生产场景下人工贴装效率低、一致性差的痛点。设备整体采用龙门式双轴运动架构，X轴横跨设备台面搭载贴装头组件，Y轴负责承载PCB板完成前后方向进给，Z轴配合旋转轴实现元件拾取后的高度调整与角度校正，各运动轴均采用线性导轨作为导向部件，配合同步带传动实现平稳的高速往复运动，兼顾运动精度与制造成本，适合桌面场景下的轻量化使用需求。设备台面下方设置两层置物搁板，可用于放置待贴装元件料盘、辅助工具、

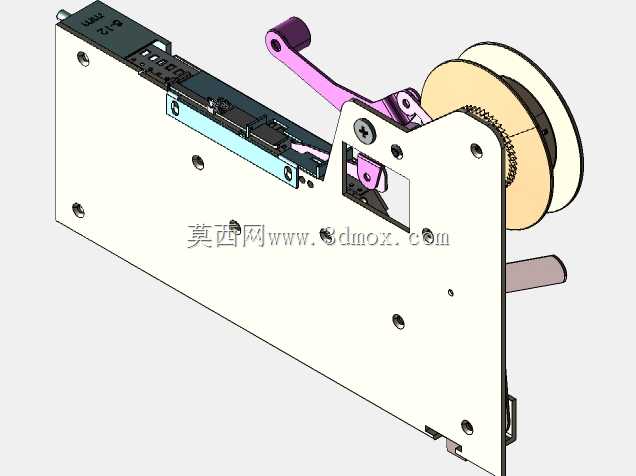

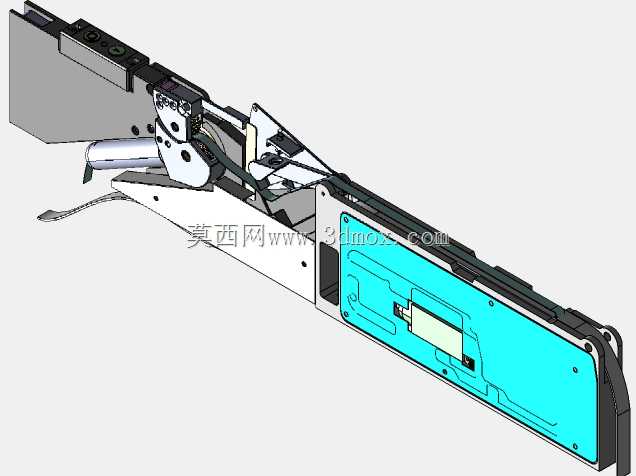

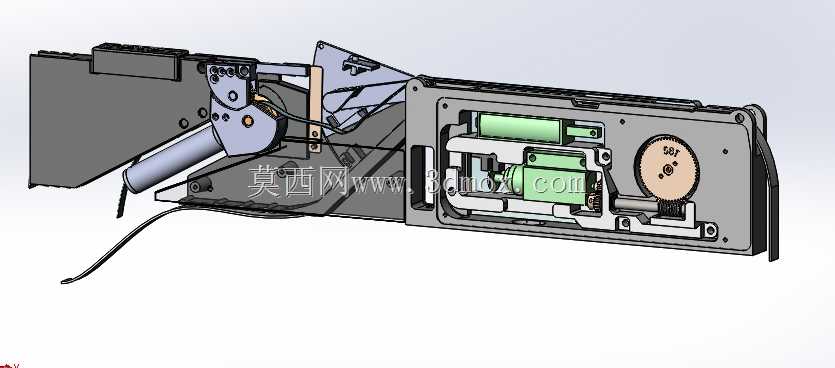

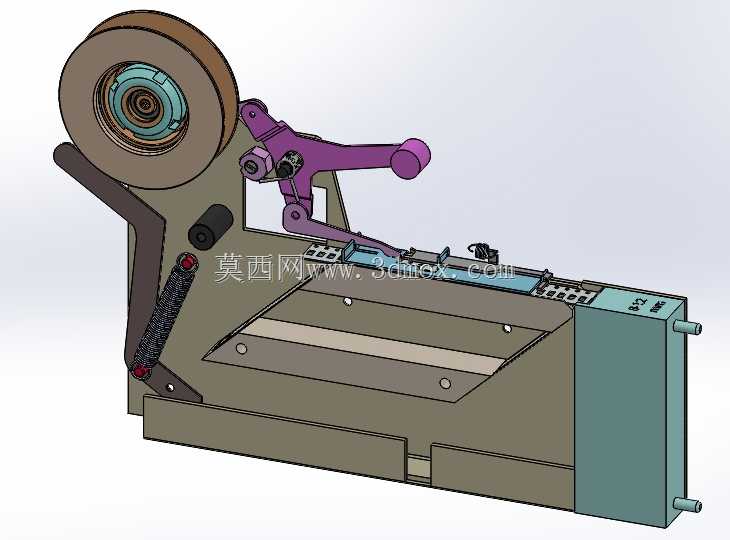

　　待加工PCB板材，充分利用垂直空间减少桌面占用，支撑腿采用圆柱形金属型材搭配可调脚杯，可根据放置台面的平整度调整设备水平度，避免运动过程中出现机身晃动影响贴装精度。贴装头侧方集成视觉识别组件，可在拾取元件后完成元件引脚位置、偏移角度的识别校正，同时配合台面的基准点识别完成PCB板的坐标定位，减少人工装夹定位带来的误差。设备两侧预留料架安装位，可搭载带式、盘式、管式等多种包装形式的元件供料器，适配不同封装类型元件的上料需求，供料器采用快拆式安装结构，可根据生产的BOM清单快速更换对应料站，缩短换产调整时间。设计过程中充分考虑桌面设备的操作便利性，操作台面高度适配常规坐姿作业视角，贴装作业区域无多余结构遮挡，方便操作人员观察贴装过程、

　　及时处理元件拾取异常、抛料等突发问题，运动部件的行程边界做了软限位与硬限位双重防护，避免运动超程造成结构碰撞损坏。设备的气路、线路均沿型材支撑腿与横梁内侧走线，外部无裸露管线，既避免运动过程中管线拉扯干涉，也能减少车间粉尘、焊剂挥发物对线路的侵蚀，提升长期使用的稳定性。整体结构采用模块化设计思路，运动组件、供料组件、贴装头组件均可单独拆卸维护，核心易损件采用通用标准件，降低后期维护更换的成本，无需专用工具即可完成常规的清洁、保养与部件更换作业。
