三轴悬臂式气动夹持移栽执行机构

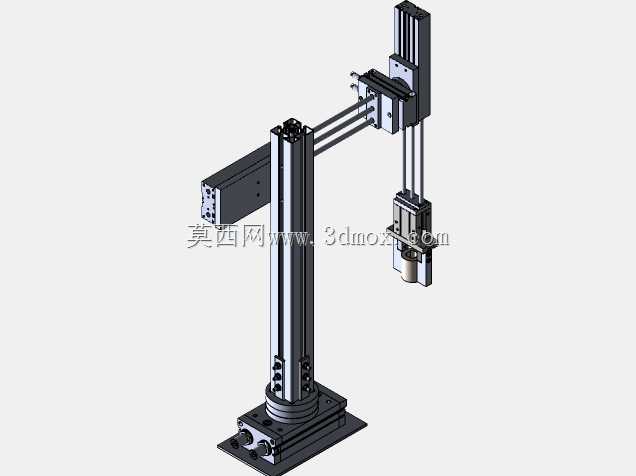

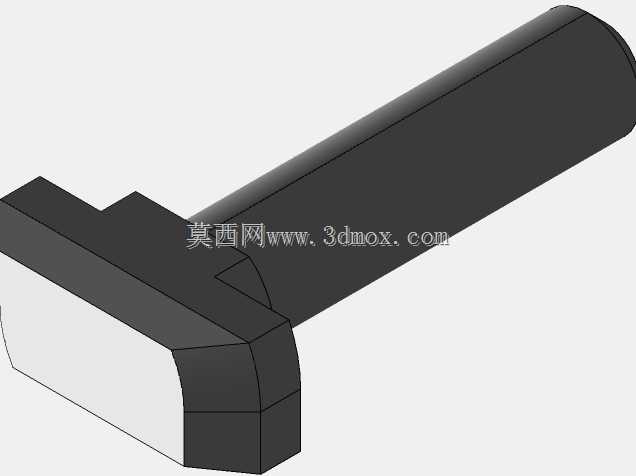

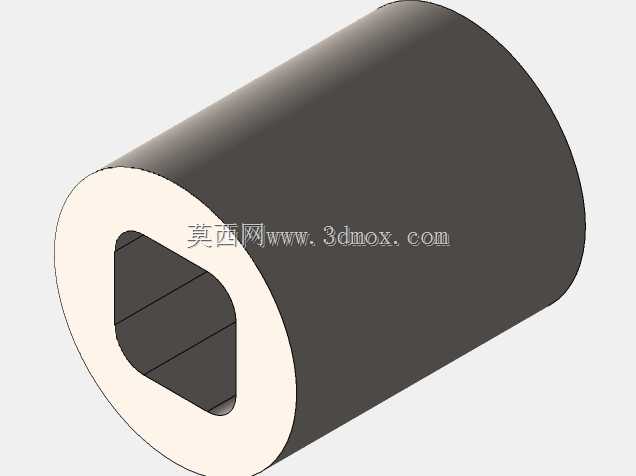

　　这套三轴悬臂布局的气动夹持执行机构，常被集成在小型自动化产线的单工位上下料环节，比如3C电子零部件的工位转序、小型五金件的机加工上下料、检测工位的工件取放场景中，相比多关节工业机器人，这类悬臂式模组结构的成本更低，调试难度更小，针对固定节拍、固定行程的重复移栽作业适配性更强，在小负载、短行程的移栽场景中，设备投入回报比远高于关节型机器人。整套机构采用立柱加双水平悬臂的布局，底部为方形安装法兰底座，通过螺栓可直接固定在铝型材工作台面或者设备安装基板上，立柱部分采用双直线导轨搭配滚珠丝杠的传动结构，负责整个执行末端的Z向升降运动，导轨副选用标准方轨，负载能力强，运动过程中侧向间隙小，能保证末端夹持器在升降过程中不会出现偏摆。

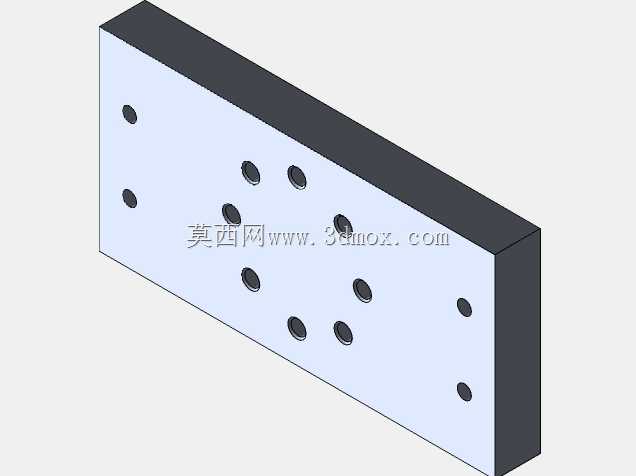

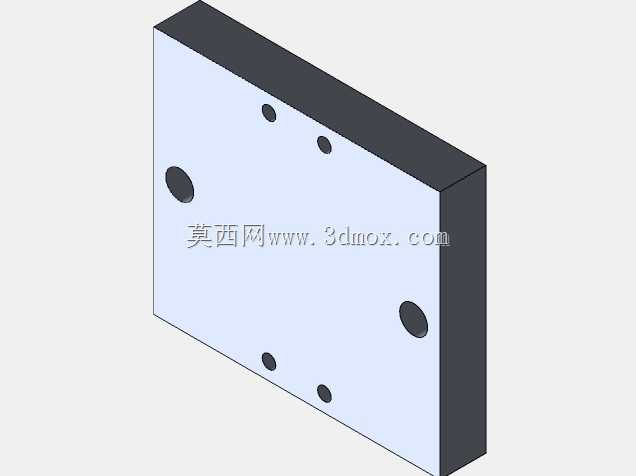

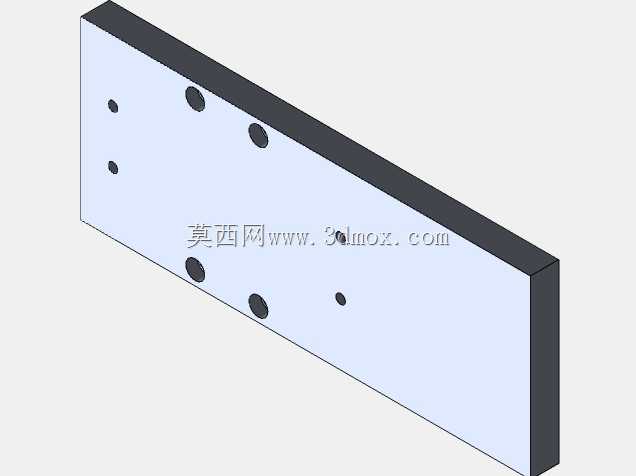

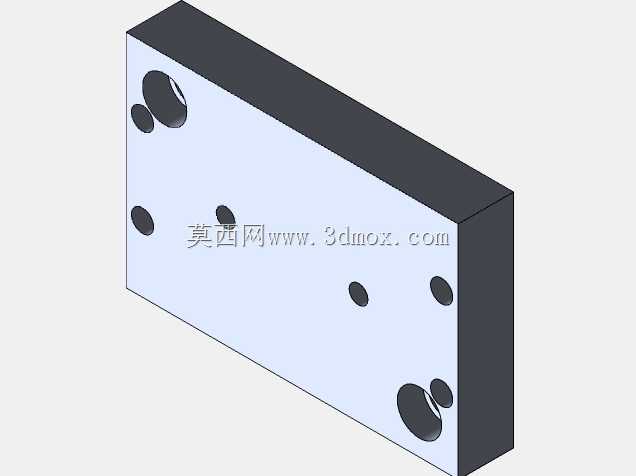

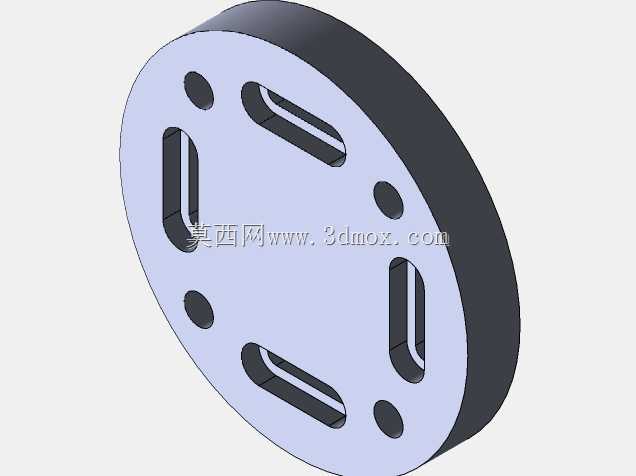

　　水平方向分为两级悬臂，第一级悬臂固定在立柱的滑台上，同样采用双导杆搭配同步带传动的结构，负责大行程的X向水平移动，第二级悬臂嵌套在第一级悬臂的滑座上，负责短行程的Y向位置调整，两级悬臂配合立柱的Z向运动，可覆盖底座前方矩形区域内的所有点位，覆盖范围可根据实际产线的工位间距调整悬臂长度，常规配置下水平X向行程可覆盖400mm范围，Y向行程覆盖150mm范围，Z向升降行程覆盖200mm范围，足够应对多数小型工件的工位转序需求。末端执行部分采用平行气动夹爪，夹爪的开合行程可根据工件尺寸更换不同规格的手指，夹爪本体通过法兰连接在Y轴滑台的下端，气路走线全部通过悬臂内部的拖链收纳，避免运动过程中气路管线与周边设备剐蹭，

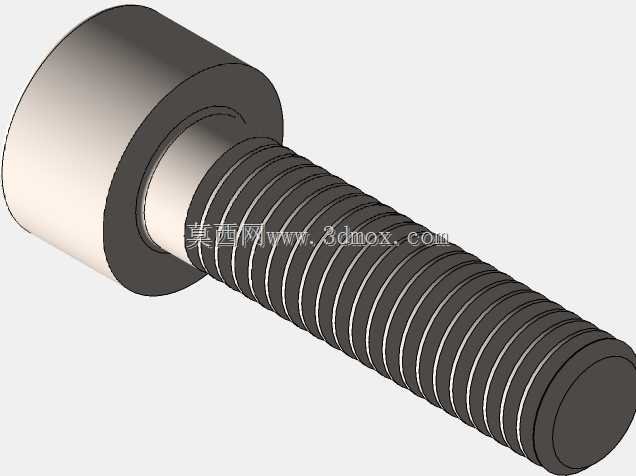

　　所有运动轴的原点和极限位置都配置了槽型光电传感器，可实现原点复位和硬限位保护，防止运动超程造成机械结构碰撞损坏。设计过程中优先考虑了安装维护的便捷性，所有模组的连接部位都采用标准螺栓连接，无需定制专用工装即可完成拆装，导轨和丝杠的润滑注油口都预留了外露位置，日常维护时不需要拆解设备外壳即可完成润滑保养。安装边界方面，整套机构的底座安装尺寸为200mm*200mm，安装时需要在工作台面预留对应尺寸的平整安装区域，底座下方需要预留30mm的空间用于走线和安装固定螺母，机构运动过程中，悬臂伸出最大长度时，整体重心偏移量控制在底座支撑范围内，不会出现倾覆风险，不需要额外加装配重块。夹爪的夹持力可通过供气压力调整，常规0.5MPa供气压力下，

　　夹持力可达到30N，足够夹持1kg以内的小型工件，针对表面易刮伤的工件，还可以在夹爪手指部位加装聚氨酯垫片，避免夹持过程中损伤工件表面。整套机构的运动控制可搭配常规三轴运动控制器，也可直接接入设备的PLC控制系统，IO点位全部采用标准接插件连接，接线过程中不需要逐根焊接，可大幅缩短现场安装调试的周期。在实际产线应用中，这类机构常被布置在传送带与加工工位之间，完成工件从传送带到工装夹具的取放动作，也可多台组合布置，完成多工位之间的工件流转，相比人工取放，重复定位精度可控制在±0.02mm以内，能满足多数精密装配和机加工的上下料精度要求，长时间运行的稳定性也更高，不会出现人工操作的疲劳误差。
