叠层式注塑模具盖三维结构设计

　　这套叠层结构的注塑模具盖，主要面向小型塑胶盖板类零件的批量注射成型生产场景，在消费电子外壳配件、小型家电盖板、通讯设备端盖这类对成型精度、生产节拍有稳定要求的产线中适配性较强。从实际生产用途来看，该模具通过多层模板的叠层排布，在单次合模行程内可完成多腔的注射填充、保压、冷却工序，相比单层模架能有效提升单位时间的成型产出，同时缩减注塑机的台位占用空间，适配160吨到250吨锁模力规格的卧式注塑机安装。

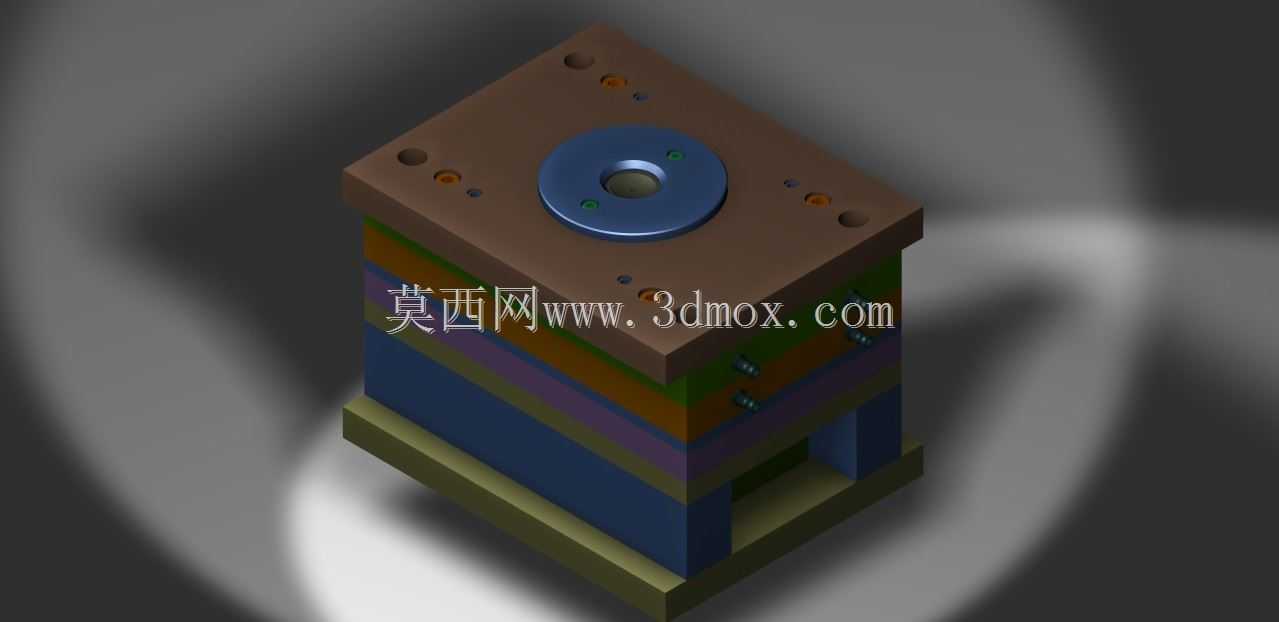

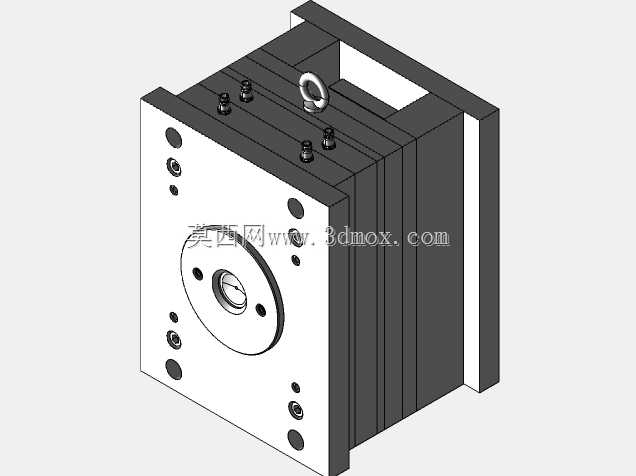

　　从功能特性上拆解，整套模架从上到下依次设置了定位环、浇口套、定模板、中间流道板、动模板、顶出机构安装层、模脚与下固定板，顶部的蓝色定位环直接与注塑机射嘴中心对位，保证射胶过程中主流道与机台射嘴的同轴度，避免溢料、流道偏移导致的填充不满问题。模板之间设置了多组精密导柱导套结构，合模时逐层导向定位，保证多层模板之间的分型面贴合精度，减少飞边产生的概率。冷却回路采用分层排布设计，在定模、中间层、动模的模板内部都加工了循环水路，可根据不同成型材料的工艺要求调整冷却水温度，保证模温均匀分布，避免成型后的塑胶盖出现翘曲、缩痕、内应力集中的缺陷。

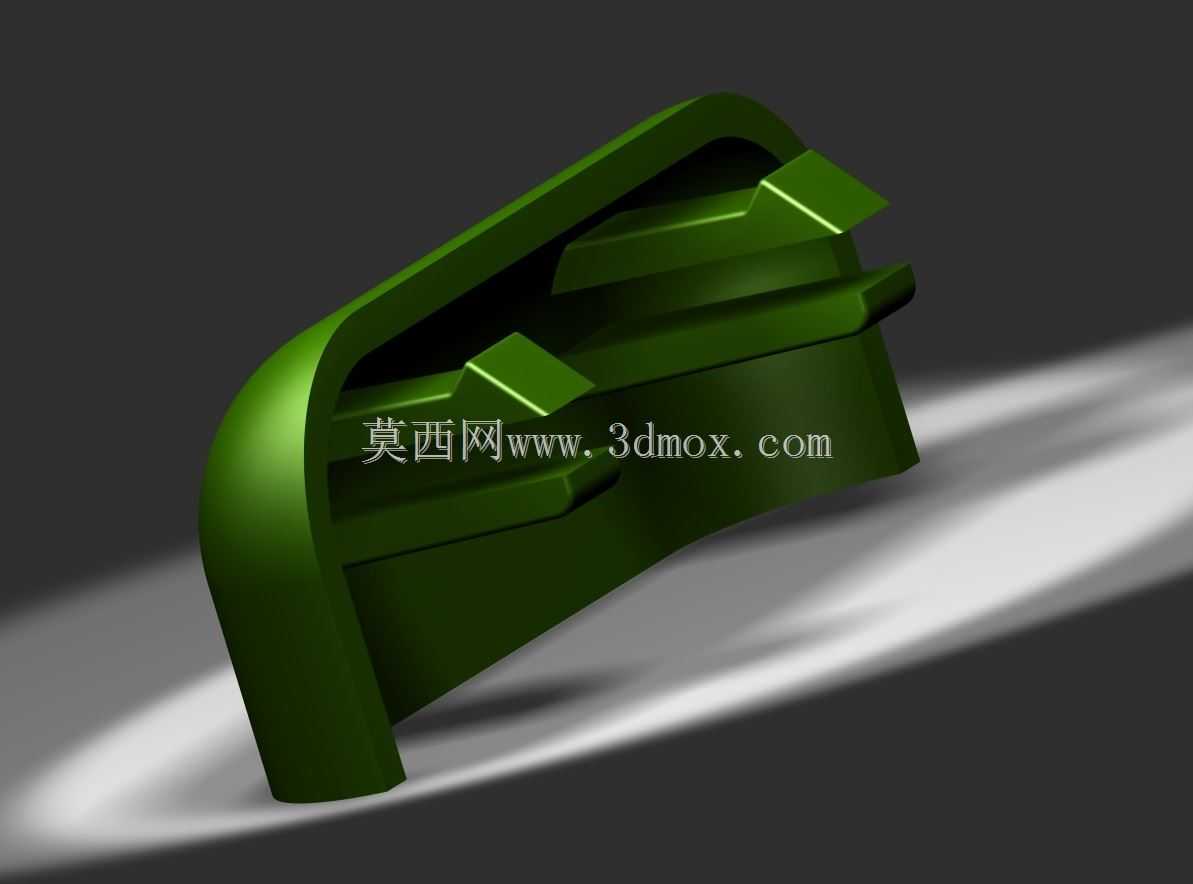

　　设计思路上，这套模具针对盖板类零件的薄壁结构特点，将进胶点设置在零件中心位置，通过热流道转冷流道的方式向各模腔供料，减少流道凝料的产生，同时保证熔料在型腔内的填充流动距离均匀，避免出现熔接痕、困气等成型缺陷。顶出机构采用均匀分布的顶针布局，对应盖板零件的加强筋、边缘位置设置顶出点，保证开模后顶出力均匀分布，不会顶穿、顶白成型后的零件。排气槽开设在分型面的熔体填充末端，深度控制在0.02mm到0.03mm之间，既可以顺利排出型腔内的空气，又不会出现溢料飞边的问题。

　　从安装边界尺寸来看，整套模架的长宽尺寸适配常规注塑机的拉杆间距，上下固定板的安装孔位按照标准模架的规格加工，可直接固定在注塑机的动定模安装板上，不需要额外加工转接板。合模行程的设计预留了足够的顶出空间，保证开模后成型的零件与流道凝料可以顺利取出，机械手取件时不会与模板结构发生干涉。日常生产维护时，分层的模板结构可以快速拆开清理型腔、更换磨损的顶针与导套，减少停机维护的时间。在实际试模过程中，这套结构的模具成型周期可以控制在20秒到25秒之间，成型后的零件尺寸公差可以稳定控制在MT5级精度范围内，满足绝大多数小型塑胶盖板类零件的尺寸精度要求，适配PP、ABS、PC等常用热塑性塑胶材料的成型加工。针对不同的零件产量需求，还可以通过更换模芯镶件的方式快速切换生产不同规格的盖板零件，不需要更换整套模架，有效降低多品种小批量生产时的模具投入成本。模架的各层模板之间还设置了锁模扣结构，开模时保证模板按照设定的顺序分型，避免出现流道拉断、零件留定模的问题，提升生产过程的稳定性。
