多腔矩阵式注塑冲压复合模具结构

　　这套复合成型工装针对小型通讯类结构件的批量生产需求设计，整合了注塑填充与冲压整型的工序衔接逻辑，在单套模架内完成多工位的连续作业，省去了传统工序间工件转序的装夹定位误差，适配中小型卧式注塑机的安装接口，模架整体采用标准模胚规格，上下模合模导向依靠四角布置的精密导柱导套完成，合模过程中导套先进入导柱完成初定位，避免型腔错位导致的产品飞边或缺料问题。

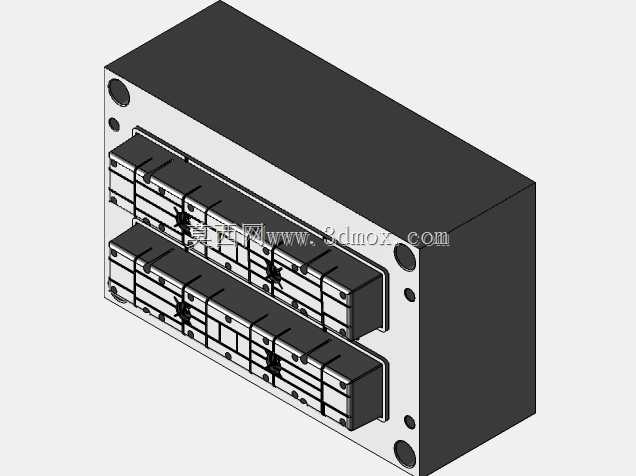

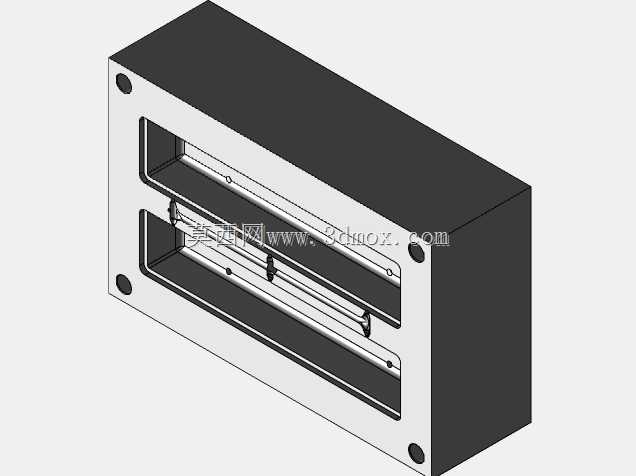

　　模腔采用矩阵式排布逻辑，上下两层各布置四组成型工位，单模次可完成八件产品的成型作业，排布时充分考虑了熔融塑胶的流道平衡，主浇道从模架中心位置进料，通过分叉式热流道将熔料均匀分配至各个模腔，各分流道的长度、截面尺寸保持一致，确保不同模腔内的熔料填充速度、保压压力均匀，避免同批次产品出现内应力差异、收缩率不一致的问题。每个成型工位都集成了独立的冲压切边机构，在注塑保压冷却完成、开模前的瞬间，通过模架内置的斜楔传动结构驱动冲头动作，直接完成产品浇口余料冲切、侧边安装卡扣的整型作业，开模后工件可直接进入下一工序，无需额外的人工去浇口、二次整型操作，大幅提升批量生产的作业效率。

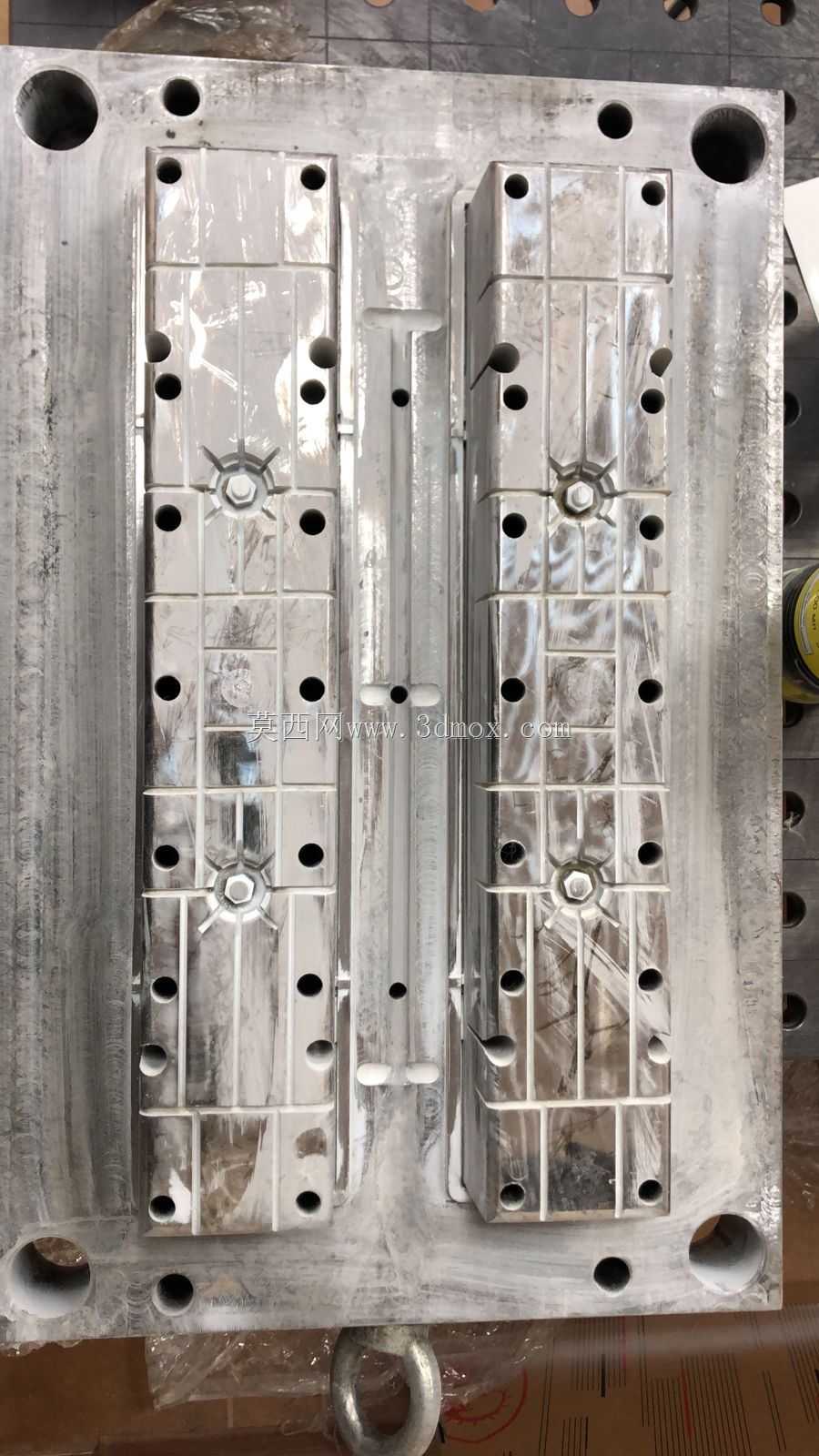

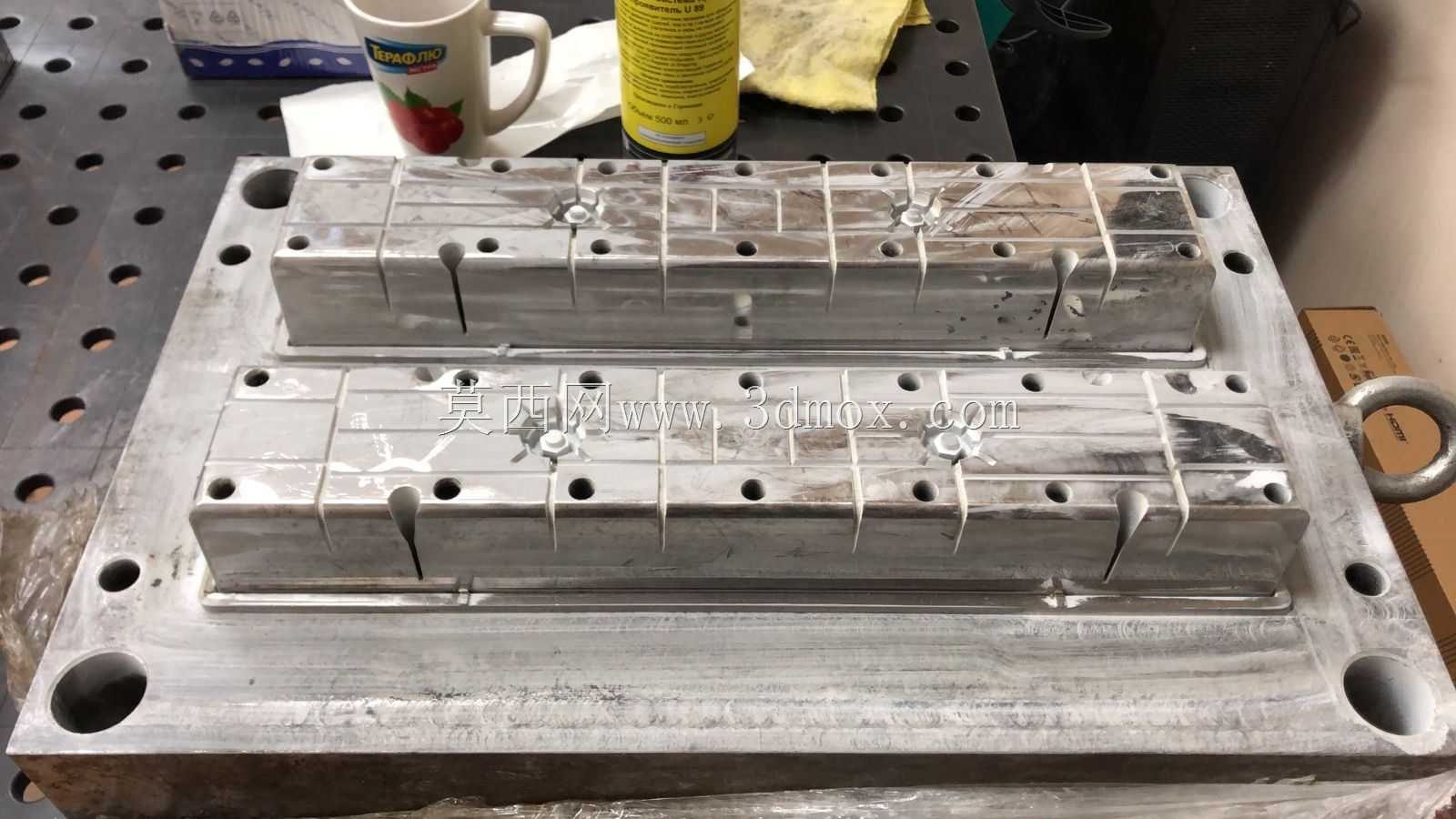

　　从结构设计细节来看，成型型腔部分采用镶拼式结构，易磨损的冲头、型腔镶件均采用独立快拆设计，通过定位销与紧固螺丝固定在模架基板上，生产过程中若出现局部磨损或产品改型，仅需更换对应位置的镶件即可，无需整体报废模架，降低后期维护成本。冷却水道围绕每个模腔呈环形布置，水道距离型腔壁的距离保持均匀，确保冷却过程中型腔各区域温度一致，减少产品冷却不均导致的翘曲变形问题；顶出机构采用顶板与顶针结合的方式，针对产品的平整受力面布置顶针位置，避免顶出力集中导致产品顶白、变形。

　　在实际生产场景中，这类复合模具多用于小型电子接插件、通讯设备内部结构件的大批量生产，相比传统单工序模具，其生产效率可提升四倍以上，同时减少了工序间的周转场地需求、人工操作工位配置。安装时需注意模架与注塑机模板的平行度校准，锁模力需根据模腔总投影面积计算匹配，避免锁模力不足导致的分型面溢料，同时要保证冲压机构的行程与注塑机开模行程的时序匹配，避免动作干涉损坏模腔结构。日常生产维护中，需定期对导柱导套、斜楔滑动面加注润滑脂，检查冲头的磨损量，及时清理分型面残留的塑胶碎屑，避免合模时压伤型腔表面，影响产品外观精度。
