穿孔通风式汽车制动盘结构设计

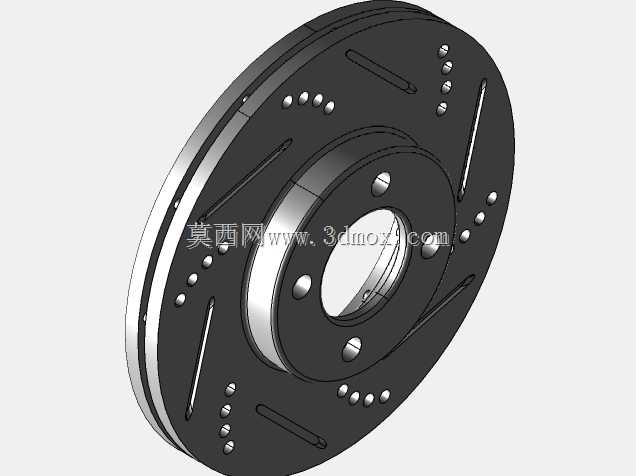

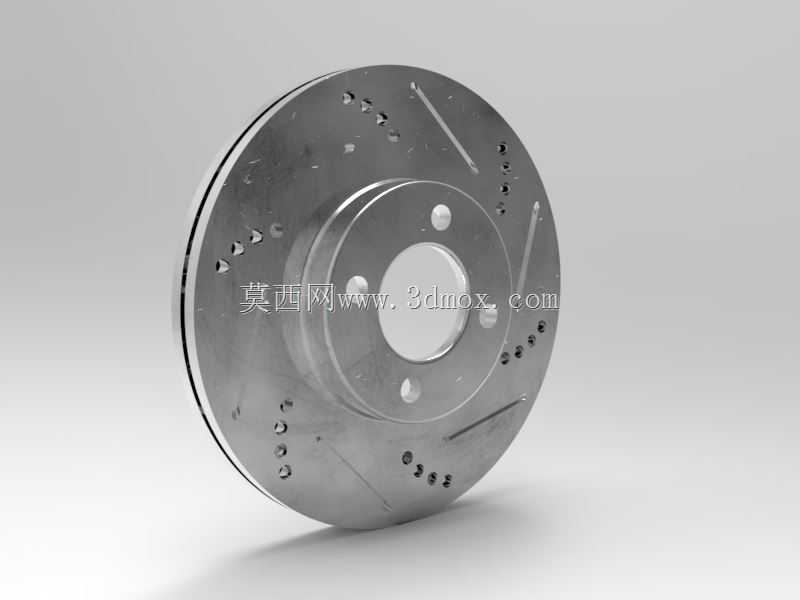

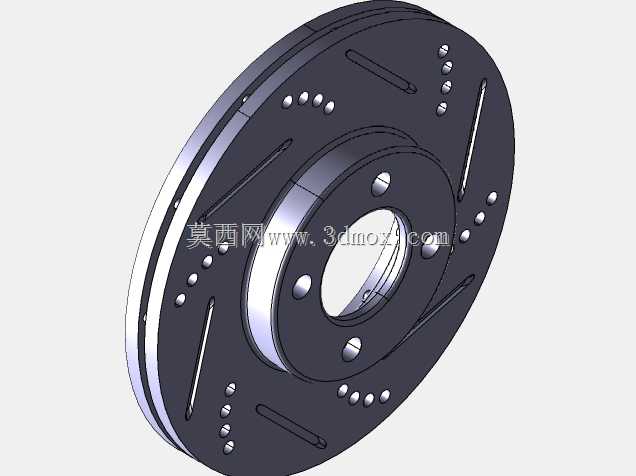

　　在乘用车盘式制动系统的开发环节，制动盘作为直接承接制动力矩、完成动能到热能转化的核心部件，其结构设计直接决定了连续制动工况下的热稳定性、摩擦副贴合度以及整车制动安全冗余。这款穿孔通风式制动盘的设计，首先围绕日常行驶中高频遇到的连续下坡、频繁点刹等易引发热衰退的场景展开，区别于传统实心制动盘的封闭结构，其内部沿圆周方向布置的径向通风流道，配合盘面贯穿的斜向穿孔，能够在车轮转动过程中利用离心力形成持续的空气对流，将摩擦产生的热量快速带出摩擦区域，避免制动盘温度过高导致摩擦系数骤降，同时减少高温下制动盘产生热变形引发的刹车抖动问题。

　　从实际装车的功能特性来看，盘面的穿孔并非简单的减重设计，每一处孔位的排布都经过摩擦副磨损均匀性的校核：孔位沿摩擦环带的周向等距错位分布，既能够在制动过程中刮除制动片表面累积的磨屑，避免磨屑在摩擦面形成硬质点造成盘面异常拉伤，也能在雨天行驶时快速破除摩擦面的水膜，缩短湿滑路面的制动响应距离，减少水衰退带来的安全隐患。通风道的截面采用渐扩式设计，从盘心位置到盘体外缘的流道截面积逐步增大，能够在不额外增加风阻的前提下提升通风效率，匹配家用轿车前轮制动的热负荷需求，适配15-17寸轮毂的安装空间。

　　设计过程中首先锁定了安装边界的硬指标：中心定位孔的直径、安装螺栓的孔位分布圆直径完全对应主流家用车型的转向节接口尺寸，安装面的平面度公差控制在0.02mm以内，避免装车后出现制动盘端面跳动量超标的问题，减少高速制动时的方向盘抖动。制动盘的摩擦环带厚度、整体外径尺寸经过制动力矩匹配计算，能够适配单活塞浮动式制动卡钳的夹紧力范围，不需要对原车的卡钳支架、制动管路进行改动即可完成替换，兼顾了售后维修替换的通用性。

　　结构细节上，制动盘的帽部与摩擦盘体的连接位置采用了过渡圆弧设计，分散制动过程中承受的剪切应力，避免长期交变载荷下连接位置出现应力集中引发的盘体开裂。盘面的穿孔边缘做了0.5mm的倒角处理，既可以减少制动片与孔边接触时的冲击噪音，也能避免孔边的锐边在高温下出现应力裂纹。通风道内部的筋条采用不等厚设计，在保证盘体整体刚度的前提下，尽可能降低非摩擦区域的重量，减少簧下质量，提升悬架的响应速度。

　　从实际使用的工况适配来看，这款制动盘既能够满足日常城市道路通勤的制动需求，在连续制动的工况下，其通风结构能够将盘面的最高工作温度控制在材料的热衰退阈值以内，相比同尺寸实心制动盘，连续10次全力制动后的摩擦系数保持率能够提升15%以上。穿孔的排布也避开了摩擦片的主要受力区域，不会因为开孔导致摩擦接触面积过度减小，保证了常规制动工况下的制动力输出稳定性，同时磨屑能够通过穿孔及时排出，延长了制动片的使用寿命，减少了日常维护的频次。

　　建模过程中对安装面的各个形位公差做了对应标注，包括安装螺栓孔的位置度、中心孔的同轴度、摩擦面的端面跳动公差，完全符合汽车制动部件的加工精度要求，盘体的壁厚差控制在0.008mm以内，避免高速转动时出现动不平衡量超标的问题。所有的倒角、圆角细节都按照实际加工工艺做了还原，没有出现无法落地的工艺死角，既可以作为制动系统结构教学的参考模型，也能够为同类型通风制动盘的改型设计提供结构参考，帮助设计人员快速校核安装边界、通风道结构与热管理性能的匹配关系。
