工业散热式粉末制动器结构设计

项目分类:制动器 发布时间:2022-05-13 ID:630532

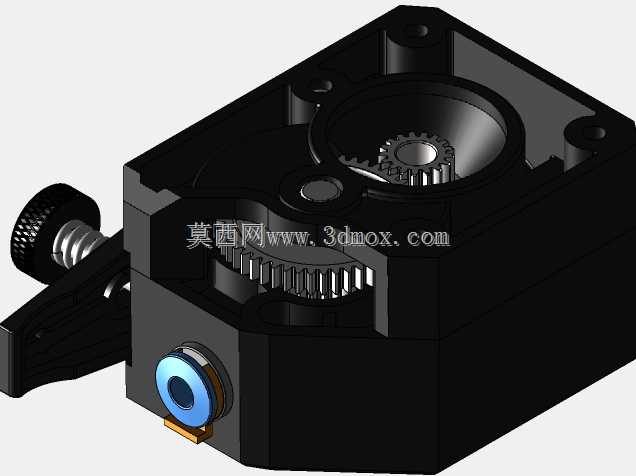

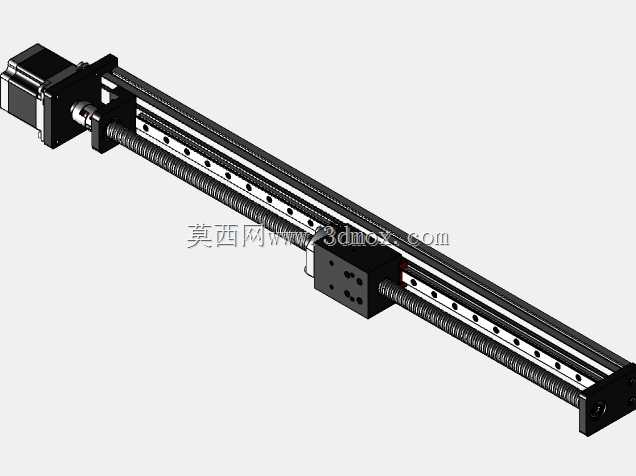

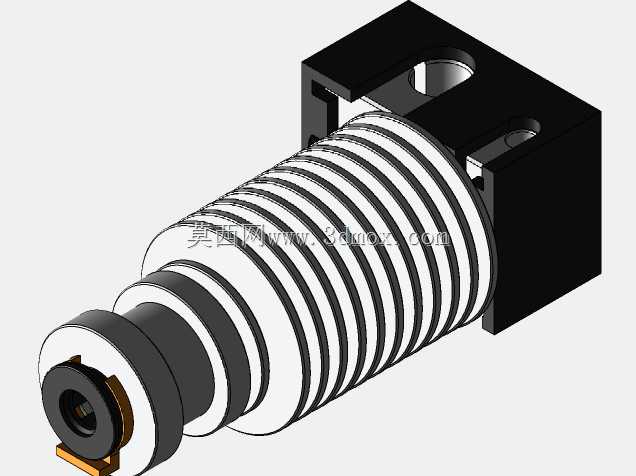

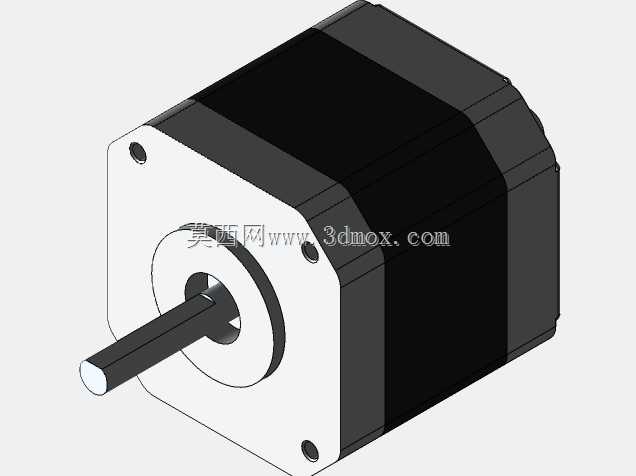

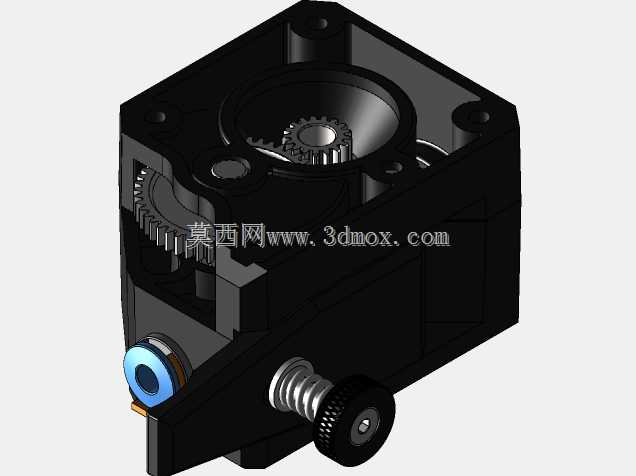

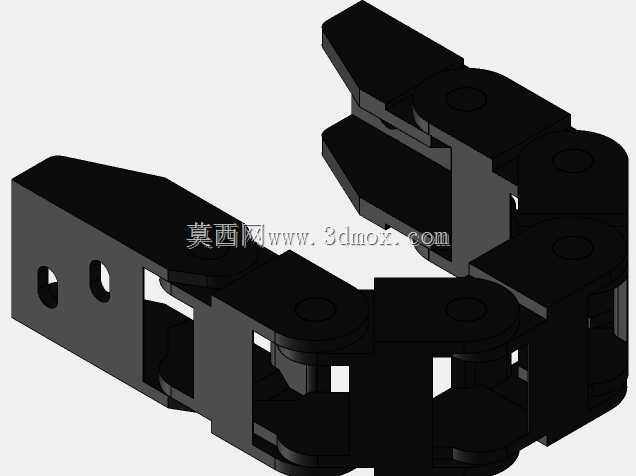

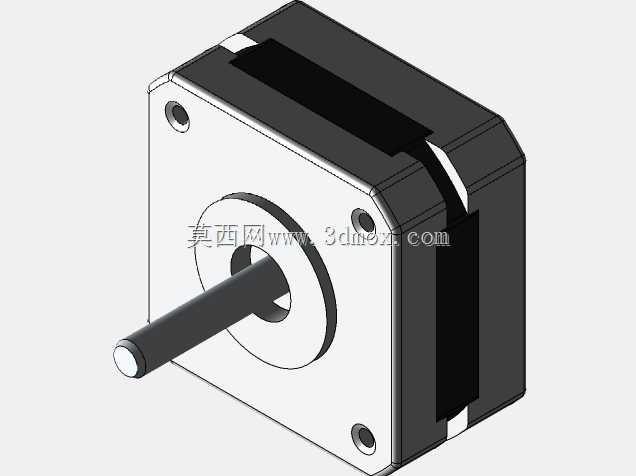

  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计
  • 工业散热式粉末制动器结构设计

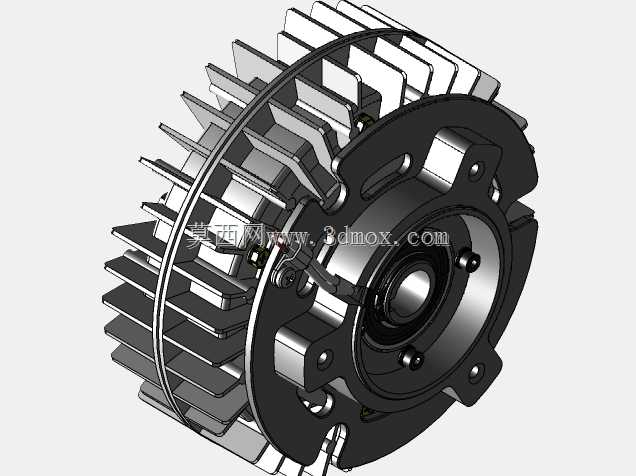

  这款散热型粉末制动器的三维结构,核心围绕工业传动系统的恒张力控制需求展开设计,在印刷、涂布、线缆收放卷、金属带材加工这类需要持续稳定扭矩输出的场景中,这类部件是保障生产线张力恒定、避免带材跑偏或断料的核心执行元件。从结构布局来看,外侧密集排布的径向散热鳍片是设计的核心考量之一,粉末制动器在长时间滑差工作状态下,内部磁粉会因摩擦生热快速积累温度,若热量无法及时散出,会直接导致磁粉烧结失效、扭矩输出波动,因此鳍片采用等间距径向排布,既保证了旋转状态下的空气对流效率,又不会额外增加过多转动惯量,适配高速传动工况的动态响应要求。

  安装端的法兰面设置了四个均布的定位安装孔,孔位公差按照IT7级精度设计,能够直接与通用设备的安装墙板适配,不需要额外加工转接板,安装止口的尺寸与市面主流同扭矩规格的制动器完全兼容,方便现场设备的旧件替换与升级。中心的轴承位采用双轴承支撑结构,输入端与输出端的同轴度控制在0.02mm以内,避免长时间运转出现轴端跳动,保障磁粉间隙的均匀性——磁粉工作间隙是影响制动器扭矩线性度的关键参数,间隙过大会导致励磁电流与输出扭矩的对应关系偏移,间隙过小则容易出现擦膛问题,这款结构将磁粉腔的单边间隙控制在0.15mm,同时在端盖处设置了耐高温的氟橡胶密封圈,防止磁粉泄漏同时阻挡外界粉尘、切削液进入腔体内部,适配车间多尘、有切削液飞溅的复杂工况。

  从功能实现逻辑上,励磁线圈内嵌在壳体内部,通电后产生的磁场穿过磁粉腔,让松散的磁粉沿磁力线方向链接成链状,从而在输入与输出转子之间传递扭矩,通过调整励磁电流的大小就能线性控制输出扭矩的大小,相比传统的摩擦片式制动器,这类粉末制动器的扭矩控制精度更高,滑差工作状态下的磨损更小,使用寿命更长。设计过程中特意将线圈的接线端子设置在壳体侧面的防护槽内,避免设备运转过程中管线被剐蹭,同时接线端采用快插式结构,现场接线不需要拆解壳体,维护效率更高。

  散热鳍片的厚度经过反复校核,单片厚度1.5mm,鳍片间距8mm,既保证了足够的散热面积,又不会因为鳍片过薄在运输、安装过程中出现变形,鳍片与壳体采用一体化铸造成型后再做精加工,相比拼接式的散热结构,热传导效率提升30%以上,能够支持制动器在额定扭矩下连续滑差运转,外壳温度控制在70摄氏度以内,避免高温传导到设备端的轴承或其他精密部件。转子部分采用导磁性能优异的低碳钢材质,表面做了硬化处理,硬度达到HRC45以上,减少磁粉摩擦带来的转子磨损,延长磁粉的更换周期。

  在安装边界上,这款制动器的轴向总尺寸经过压缩,相比同扭矩规格的传统产品轴向长度缩短12%,能够适配安装空间紧凑的设备布局,输出轴的轴径采用标准公差,能够直接通过键连接与带轮、联轴器对接,不需要额外定制连接件。端盖上设置的观察孔可以在不拆解设备的情况下检查内部磁粉的状态,当磁粉出现老化、扭矩下降时,能够快速通过注粉孔补充或更换磁粉,大幅降低后期维护的时间成本。整体结构没有冗余的设计部件,每一处结构都围绕扭矩稳定输出、散热效率提升、安装维护便捷三个核心需求展开,完全匹配工业生产线连续运转的可靠性要求,在三维建模过程中所有配合面的公差、安装孔位的位置度都严格按照机械设计标准设定,能够直接导出工程图用于生产加工,也可以直接导入设备的整体装配模型中做干涉校验,帮助设计人员在设备研发阶段就确认部件的安装空间与传动匹配性,减少后期现场安装的适配问题。
