直列六缸发动机曲轴结构设计

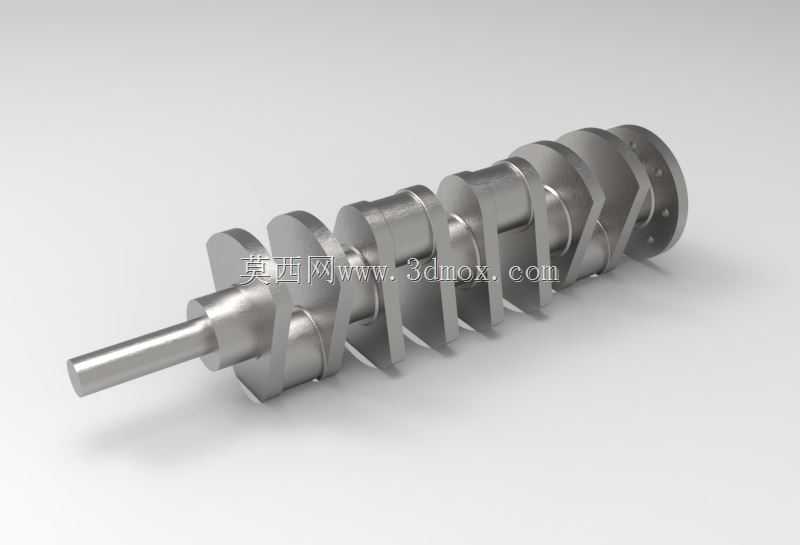

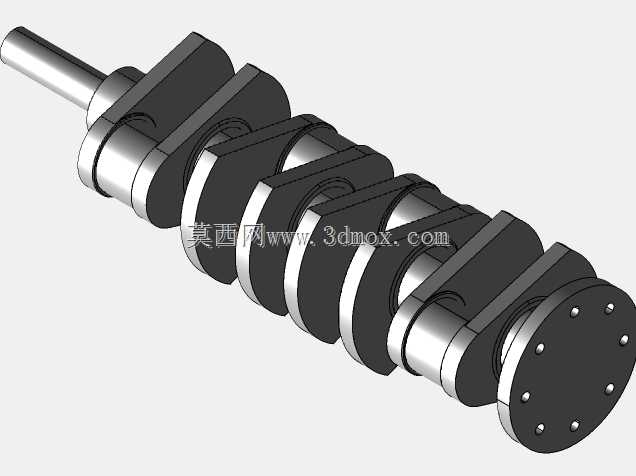

　　曲轴作为内燃机核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩输出的关键职能，在车用动力、工程机械动力、固定式发电机组等场景中都是不可或缺的核心结构件。这款直列排布的六曲拐曲轴，整体采用全支承结构设计，相邻曲拐之间设置独立主轴颈，可有效降低工作过程中轴颈的弯曲载荷，适配高转速、高爆发压力的四冲程内燃机工作需求。从结构布局来看，六个曲拐按照1-6-2-5-3-4的发火间隔角均匀排布，相邻工作曲拐夹角为120度，能够保证各缸发火间隔均匀，让发动机运转过程中的扭矩输出更平顺，减少整机振动幅值。前端伸出的轴段预留了皮带轮、正时齿轮、扭转减振器的安装定位面，轴端设计有标准键槽结构，可实现附件的周向固定，避免传动过程中出现相对滑移；

　　后端法兰盘结构预留了均匀分布的螺栓连接孔，用于与飞轮组件进行刚性连接，法兰端同时设计有油封安装轴颈，可配合曲轴后油封实现曲轴箱的密封，防止润滑油泄漏。设计过程中，对各主轴颈与连杆轴颈的过渡圆角做了强化处理，采用大圆角滚压工艺的预留结构，可大幅降低应力集中系数，提升曲轴的疲劳强度，应对交变载荷下的长期工作需求。连杆轴颈采用中空结构设计，一方面可以降低曲轴整体旋转质量，减少旋转惯性力，另一方面中空腔可作为润滑油道的一部分，将主油道输送来的压力润滑油引导至连杆轴颈表面，为连杆大头轴承提供持续润滑，减少轴瓦磨损。各平衡块与曲拐为一体锻造结构，平衡块的形心位置与质量经过精确匹配，可平衡各曲拐旋转运动产生的离心力，

　　以及活塞连杆组往复运动产生的一阶、二阶往复惯性力，降低发动机整机的振动水平，提升整机NVH表现。安装边界方面，各主轴颈的同轴度公差严格控制在0.02mm以内，圆柱度公差不超过0.005mm，连杆轴颈与主轴颈的平行度公差控制在0.015mm/100mm范围内，可保证装机后轴瓦的配合间隙均匀，避免出现偏磨、烧瓦等故障。轴向定位设置在中间主轴颈位置，采用两片半圆形止推片实现曲轴的轴向限位，控制曲轴的轴向窜动量在0.1-0.3mm的合理区间内，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致的正时错位、离合器分离不彻底等问题。油道设计采用斜向钻孔工艺，将各主轴颈与相邻连杆轴颈的油道连通，油孔口位置做了倒角抛光处理，

　　避免润滑油流动时出现节流损失，同时防止应力集中在油孔边缘引发裂纹。轴颈表面设计有足够的粗糙度要求，最终加工后表面粗糙度需达到Ra0.8以下，保证轴瓦与轴颈之间能形成稳定的润滑油膜，减少摩擦损耗。这款曲轴的结构设计充分考虑了量产加工的工艺性，各轴颈的磨削加工可通过一次装夹完成全部主轴颈加工，减少装夹误差，平衡块的外形设计避开了加工刀具的运动干涉，同时预留了动平衡校正的去重区域，方便量产过程中对曲轴进行动平衡调整，将动平衡剩余不平衡量控制在允许范围内。实际应用中，这款曲轴可适配2.5-3.0L排量的直列六缸汽油或柴油发动机，覆盖乘用车、轻型商用车、小型工程机械等多种动力配套场景，其结构强度可满足最高6000转/分的额定转速工作需求，最大可承受单缸120bar的爆发压力，保证长期工作的结构可靠性。
