带导管结构的简易车用减震装置

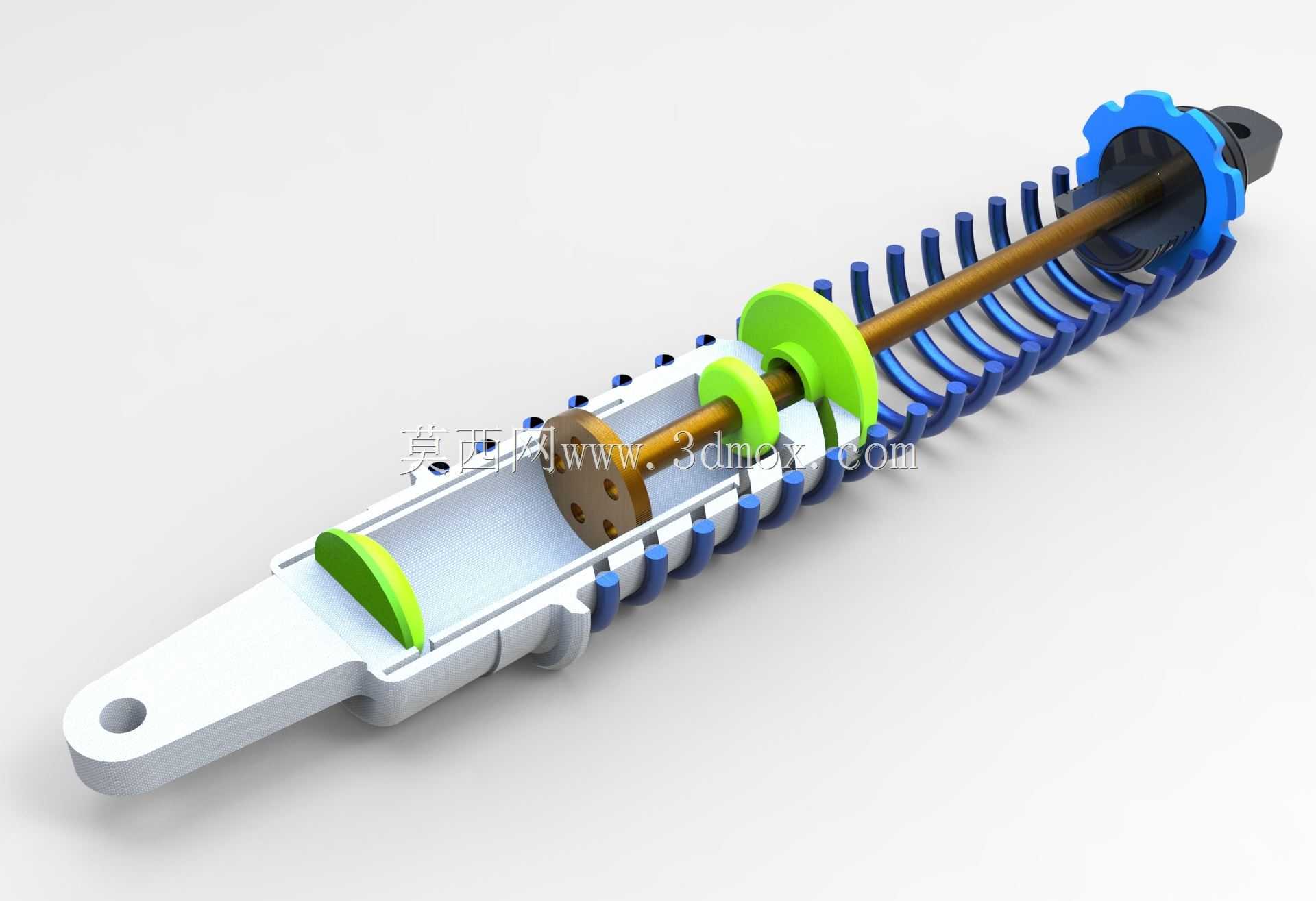

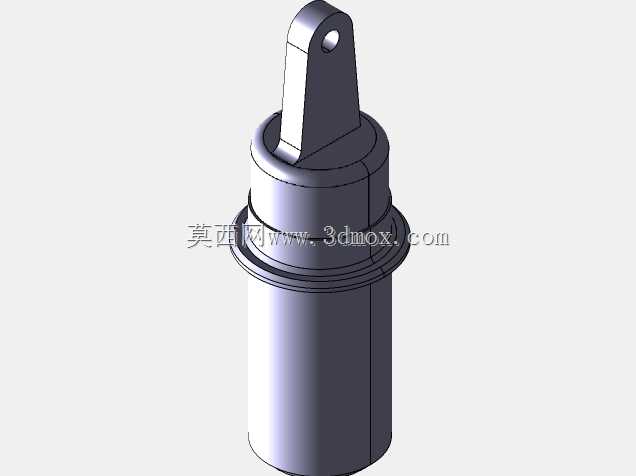

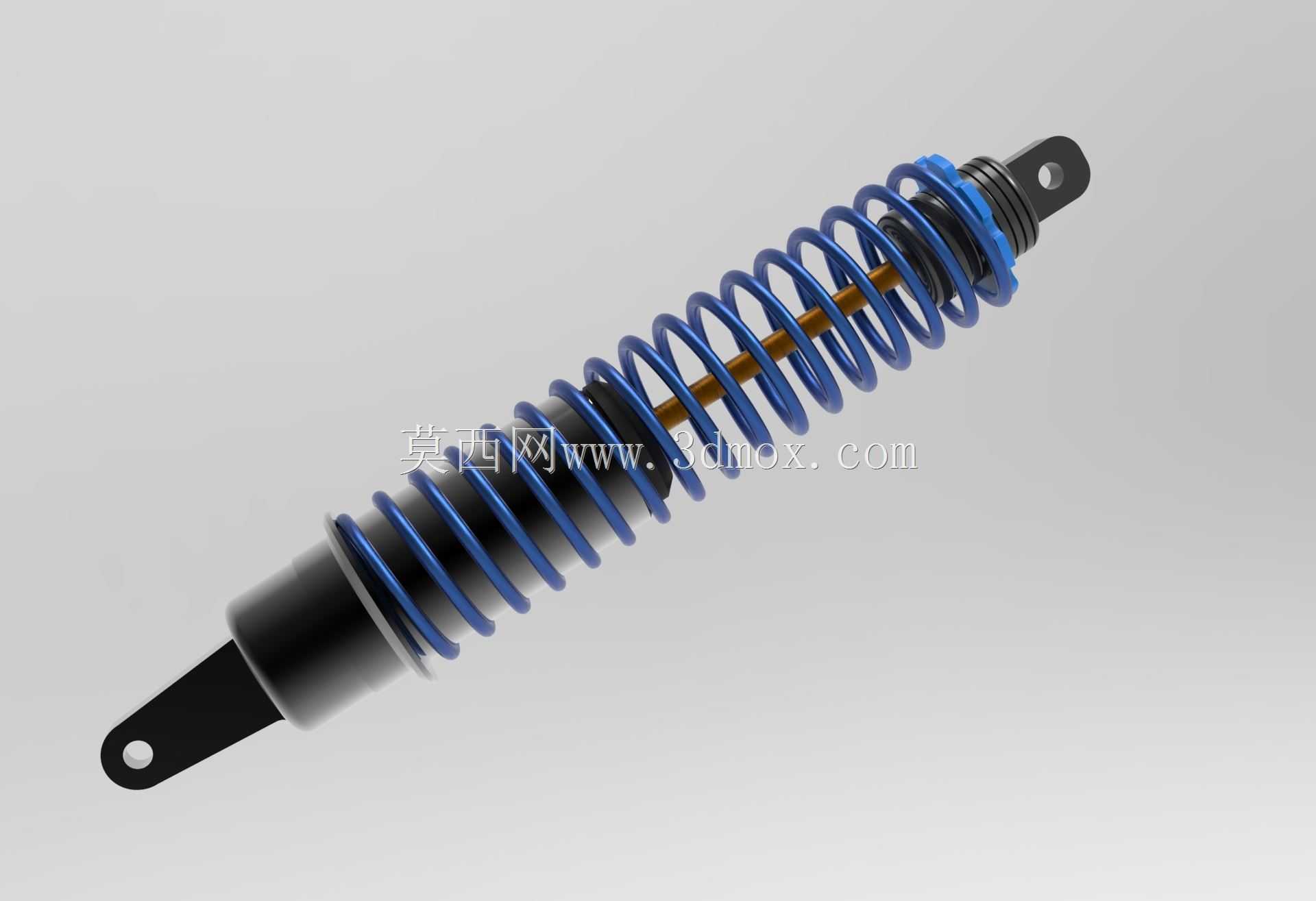

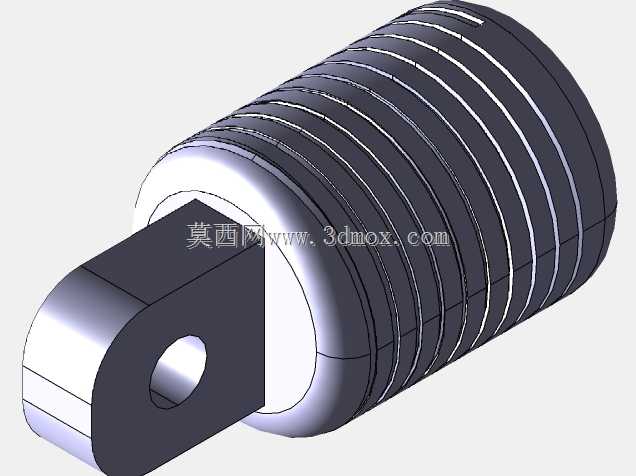

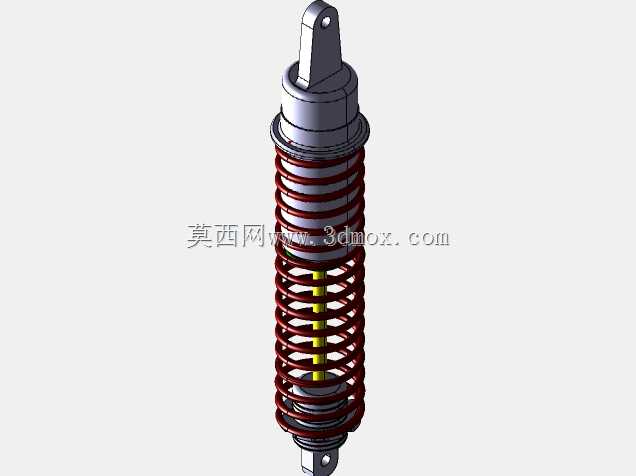

　　这款带导管的简易减震结构，主要适配轮毂电机配套的小型代步车辆悬架系统，也可用于低速轻型作业设备的振动缓冲场景，核心作用是吸收路面或作业端传递的冲击动能，避免刚性冲击直接传递到承载主体，提升运行平顺性与部件使用寿命。从结构设计逻辑来看，整体采用同轴布局的套筒式结构，外部的螺旋弹簧承担主要的竖向承载与回弹复位作用，内部的导管结构一方面为活塞杆的往复运动提供精准导向，避免活塞杆受侧向力出现偏磨卡滞，另一方面也可预留阻尼介质的填充通道，拓展阻尼缓冲的调节空间。两端的安装耳座分别对应车架端与轮毂端的连接点位，端部的安装孔位匹配常规的铰接式连接标准，安装时无需额外改制连接支架，可直接适配同规格的悬架安装边界。设计过程中充分考虑了轻量化需求，

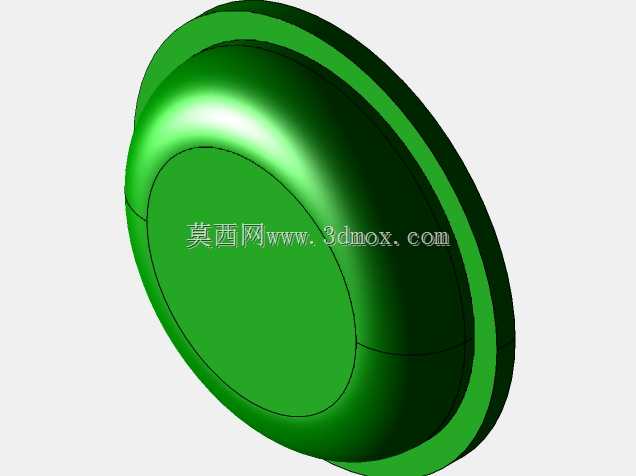

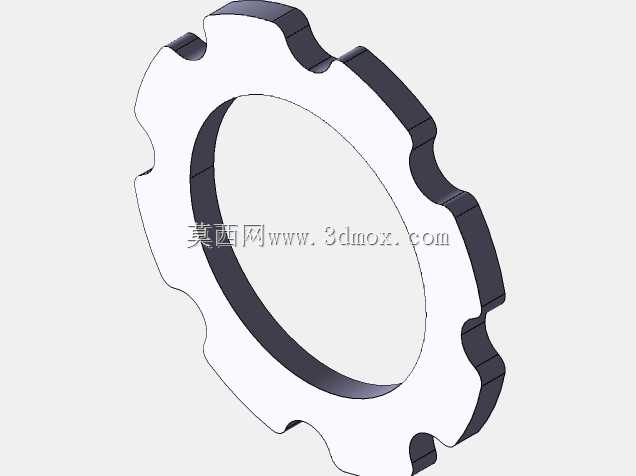

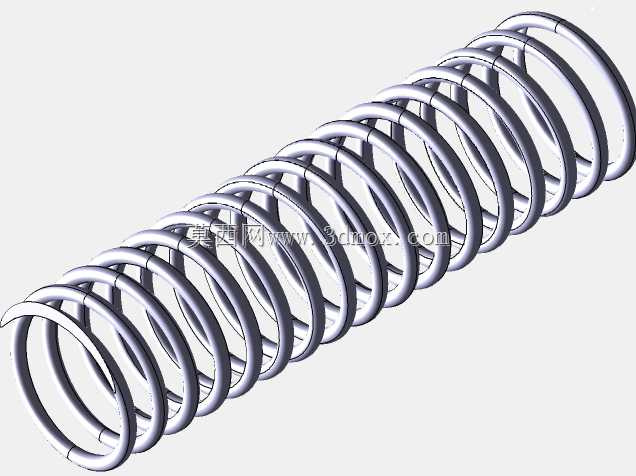

　　外部套筒采用分段式卡扣固定结构，既减少了整体重量，也方便后期拆解维护内部的弹簧与导向部件，弹簧的螺距经过匹配计算，在常规承载工况下能保持线性的刚度特性，遇到大冲击工况时弹簧圈逐步并圈，提供渐进式的刚度支撑，避免冲击击穿悬架行程。绿色的限位缓冲块设置在弹簧压缩行程的末端，当弹簧压缩到极限位置时，缓冲块先接触刚性部件，吸收末端冲击，避免金属部件直接碰撞产生异响与结构损伤。蓝色的端部调节座可根据实际承载需求微调弹簧预紧力，适配不同整备质量的搭载场景，活塞杆表面做了耐磨处理，配合导管内部的导向衬套，能在长期往复运动中保持较低的摩擦阻力，不会出现卡顿或阻尼异常的问题。整体结构没有冗余的复杂部件，所有零件都采用常规机械加工即可实现量产，维护成本低，适合对成本敏感、载荷不大的轻型移动设备使用，安装时需注意保证两端铰接点的同轴度，避免侧向力长期作用导致导管变形，日常使用中只需定期检查导管与活塞杆的配合间隙，以及弹簧的疲劳损耗情况即可。
