适配3.5英寸硬盘的树莓派4NAS机箱结构

　　这款机箱结构专为树莓派4平台打造的网络存储应用场景设计，核心用途是搭建紧凑型私有存储设备，可同时容纳3块3.5英寸机械硬盘，满足个人用户、小型工作室的本地数据存储、局域网文件共享需求，相比成品NAS设备，该结构依托树莓派的开源生态，可灵活拓展下载服务、媒体库、轻量云盘等功能，适配DIY爱好者的定制化使用需求。

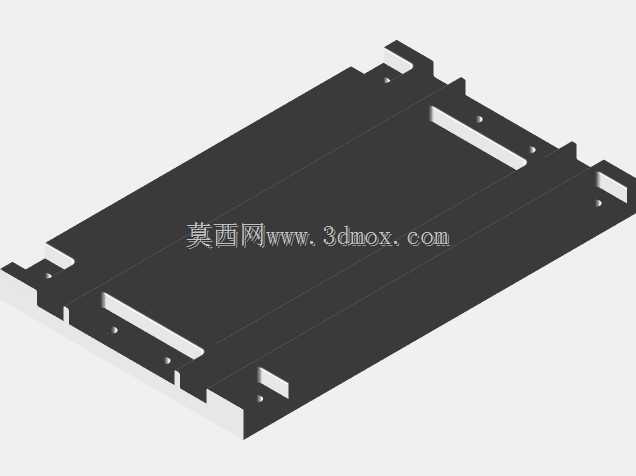

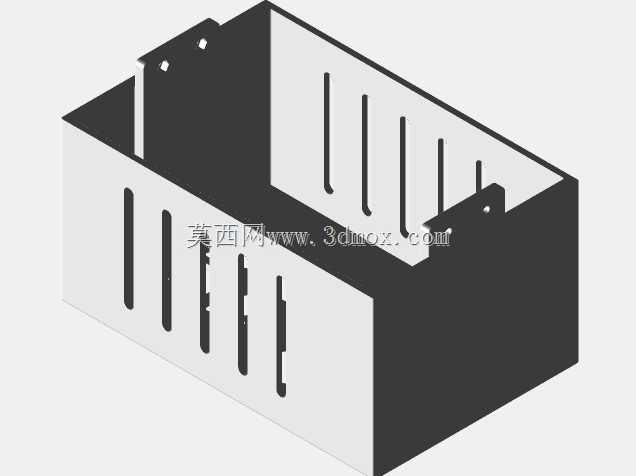

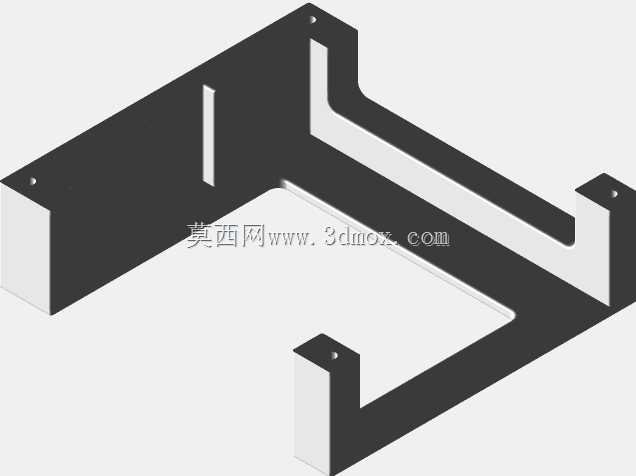

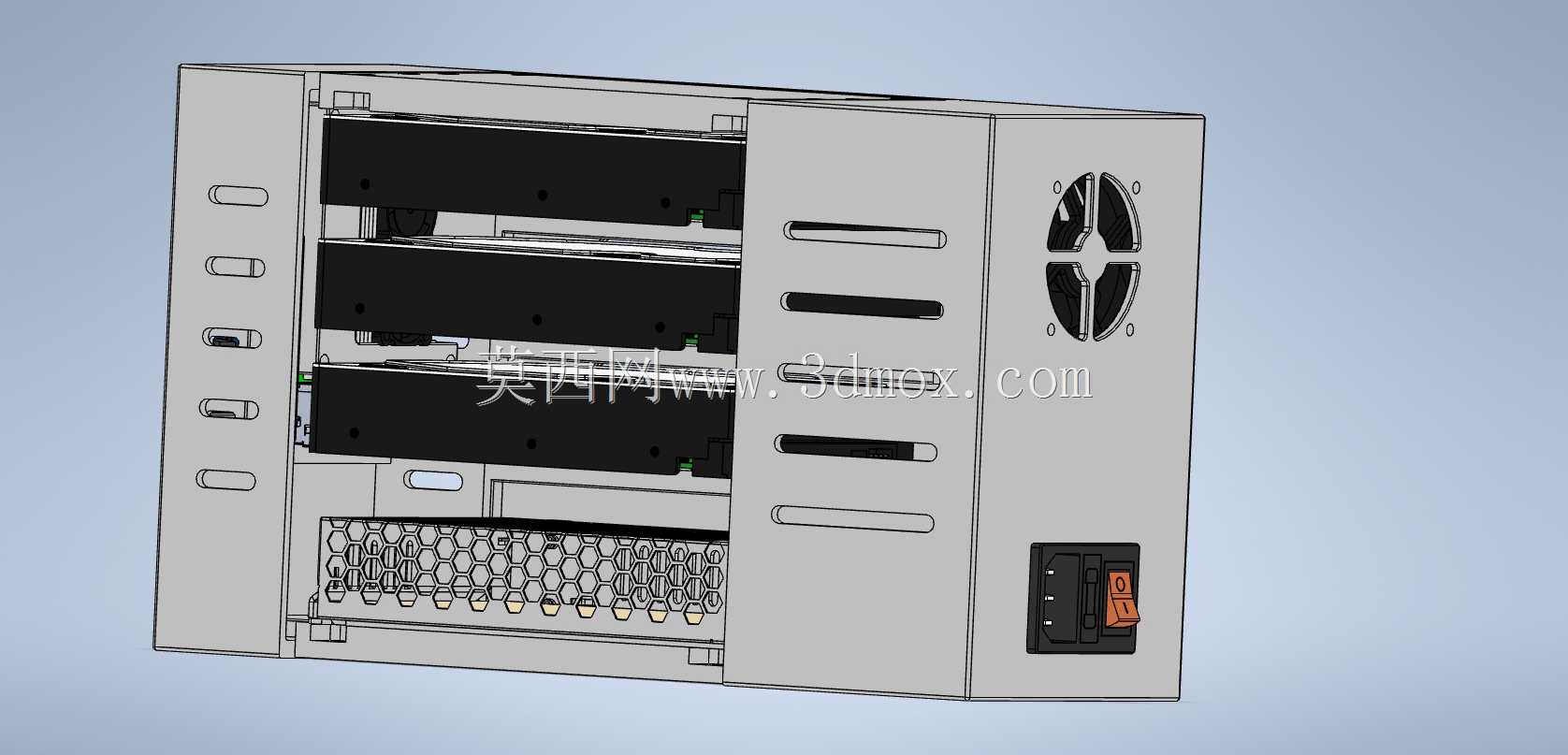

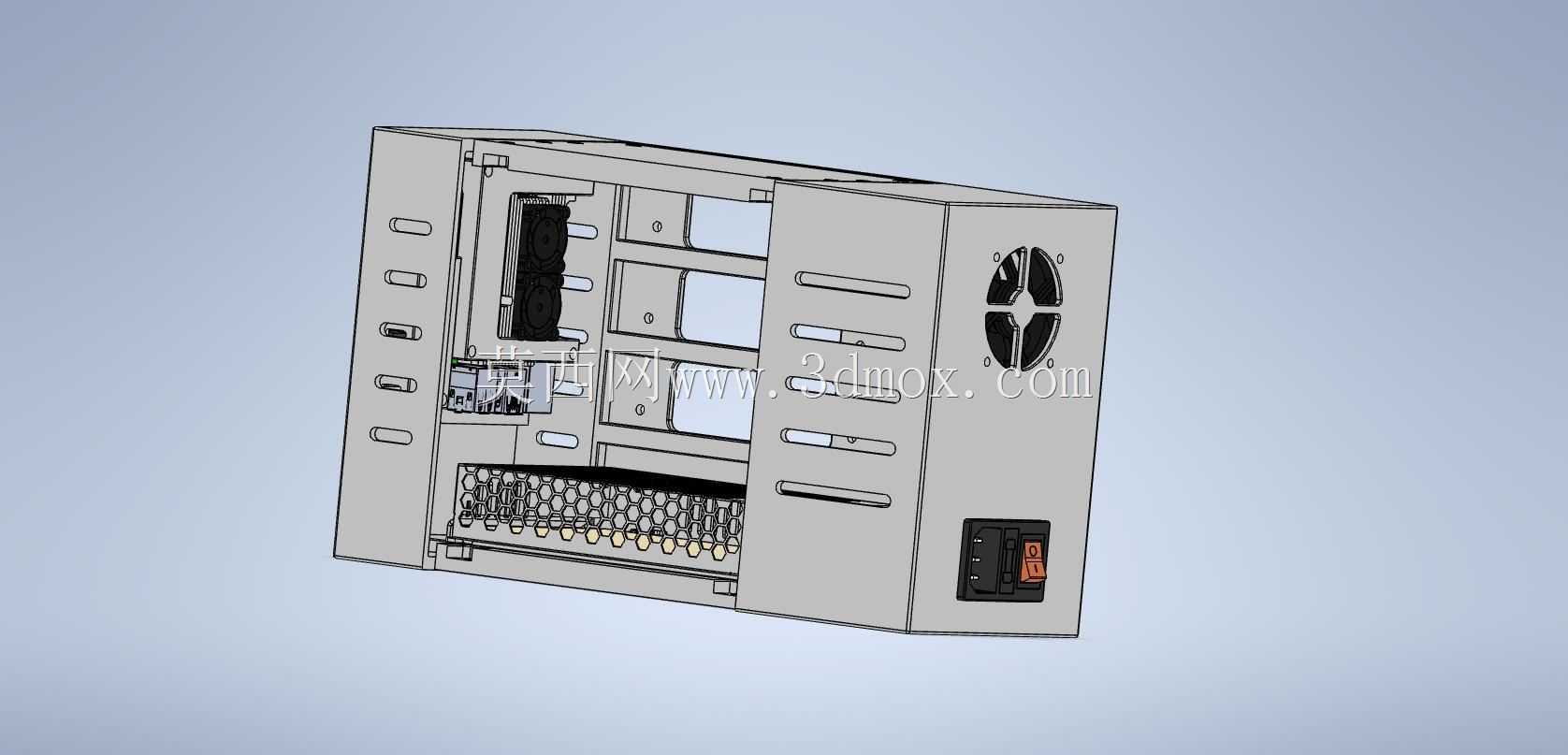

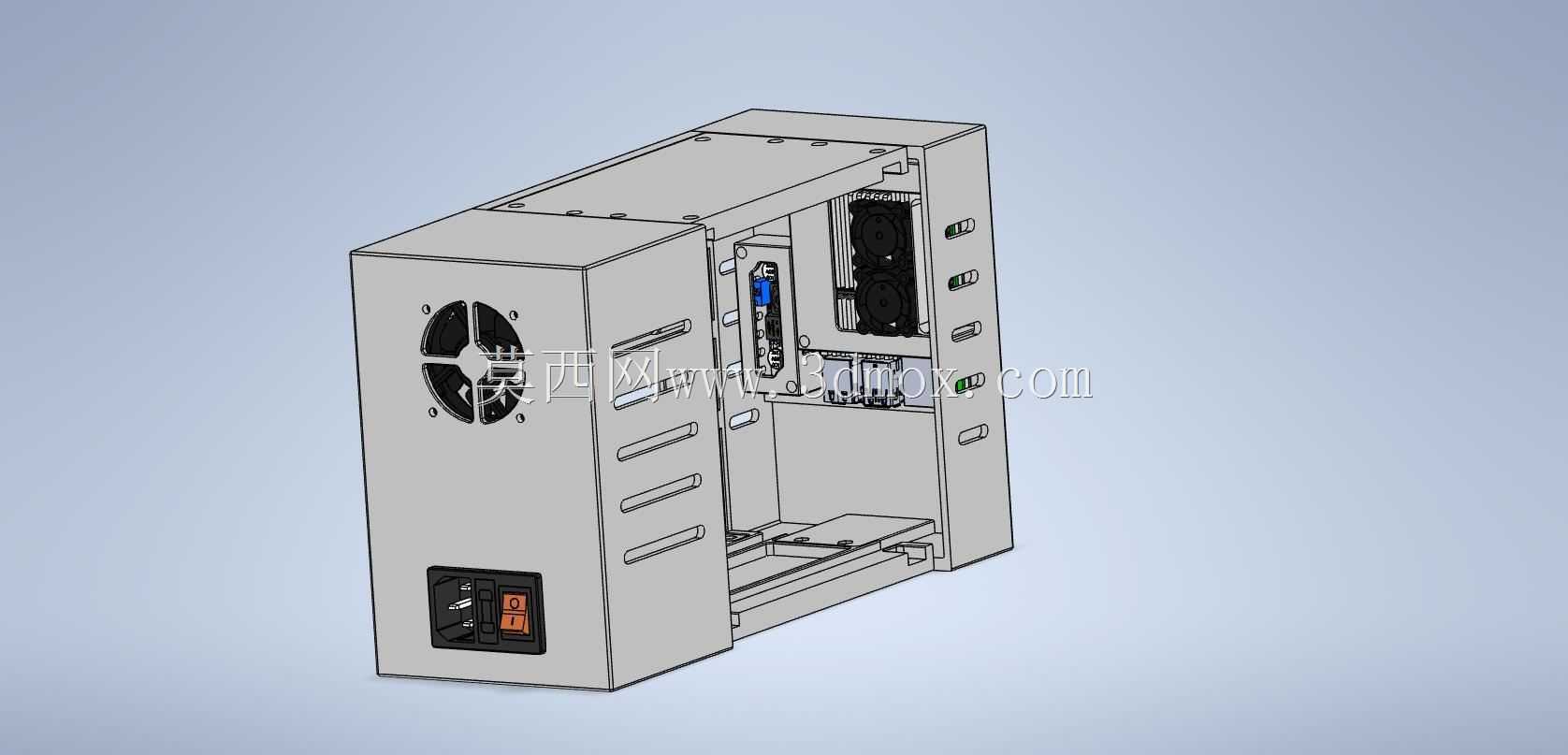

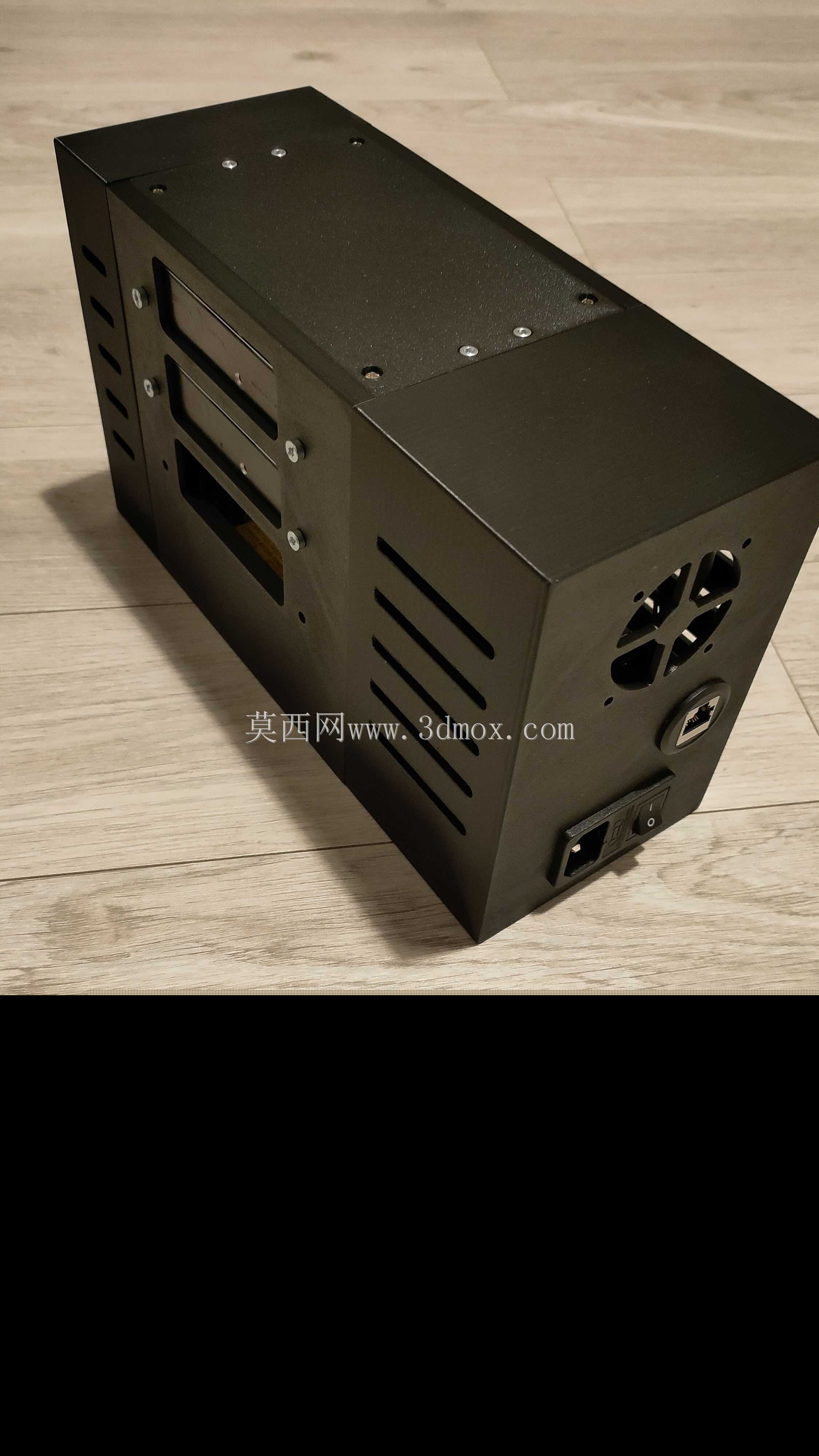

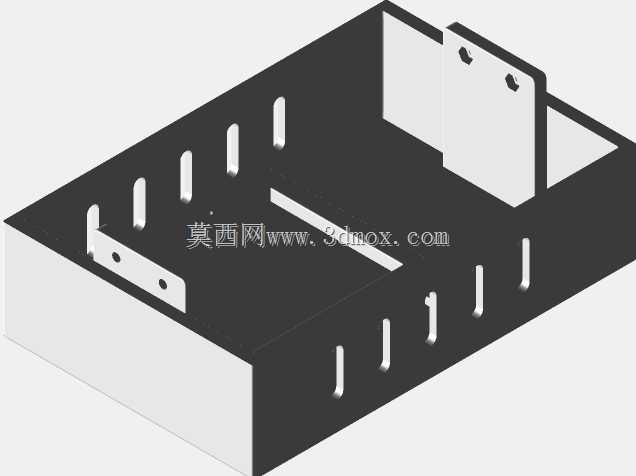

　　从功能特性来看，结构预留了完整的硬件安装位，除硬盘仓位外，对应LRS-150电源的安装区域做了独立分隔，避免电源电磁干扰对存储模块、主控板的信号稳定性造成影响；交流连接器的开孔位置设置在机箱后侧下部，插拔电源线时不会干扰后侧的网线接口，适配桌面摆放、弱电箱内嵌等多种安装场景。结构上预留了LM2596电压转换模块的固定位，可直接将电源输出的12V电压转换为树莓派、散热风扇所需的5V供电，无需额外外接供电模块，简化内部走线布局。50毫米风扇的安装位设置在机箱侧部，对应硬盘仓位的通风路径，可形成贯穿硬盘区域的散热风道，带走机械硬盘长时间运行产生的热量，避免高温导致的硬盘掉速、寿命缩减问题。

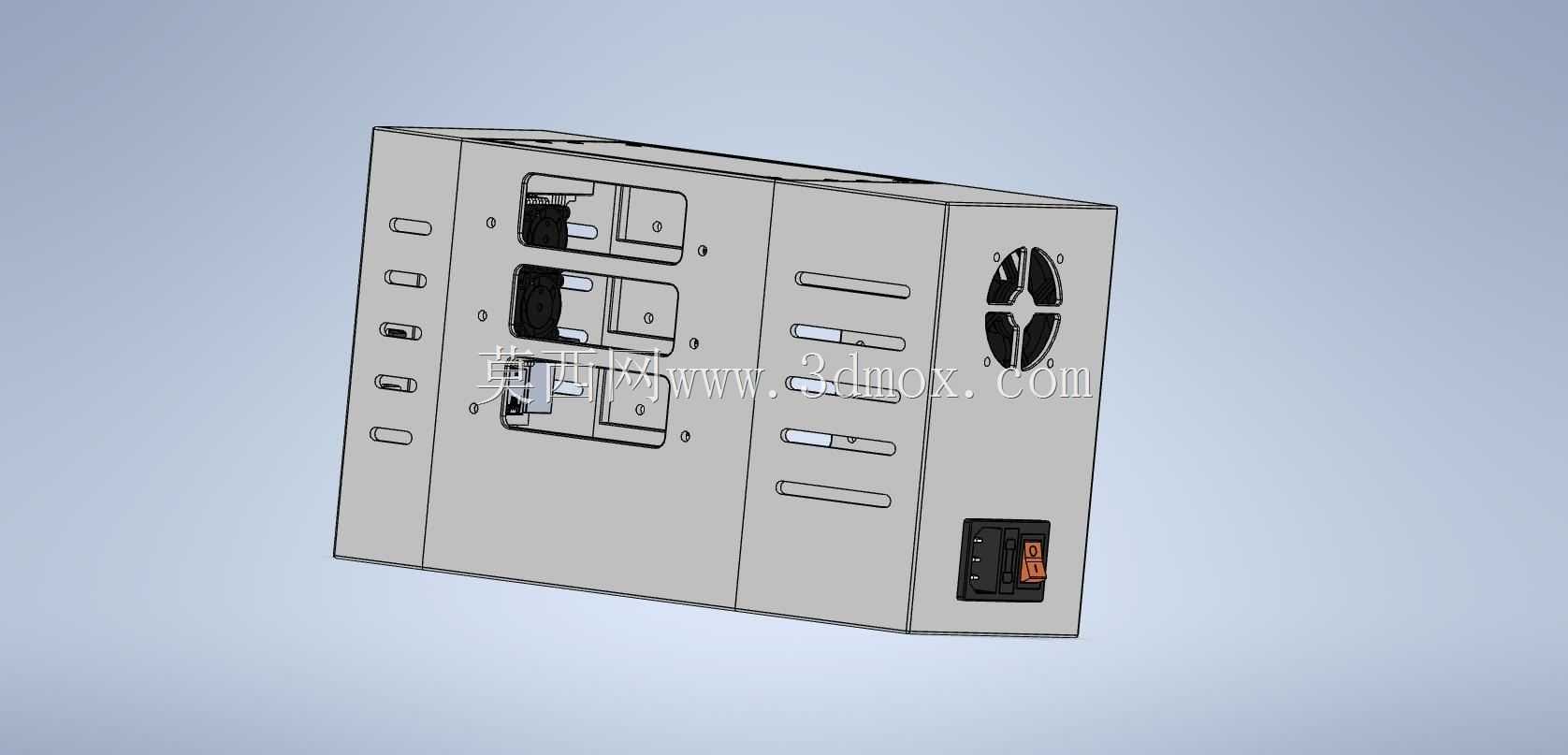

　　设计过程中针对初版结构的安装问题做了针对性调整，最初的硬盘安装孔位存在位置偏差，硬盘装入后SATA接口与转接板的对位精度不足，容易出现接触不良、硬盘识别失败的问题，重新调整左右面板的硬盘安装孔坐标后，硬盘装入时可自然与转接板对齐，无需额外施力按压即可完成接口对接，降低组装时的硬件损坏风险。考虑到树莓派4自带的网口在多硬盘同时读写时容易出现带宽瓶颈，结构在后侧重新设计了开孔位，适配Adafruit出品的RJ45以太网圆形适配板，可扩展独立千兆网口，满足多用户同时访问存储时的带宽需求，避免内置网口的性能瓶颈。前面板预留了多组状态指示灯开孔、功能按键开孔，可对应硬盘读写状态、电源状态、网络状态的显示，无需打开机箱即可直观判断设备运行状态。

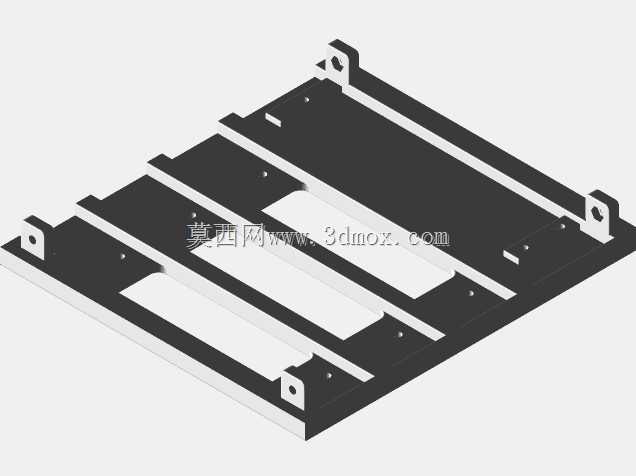

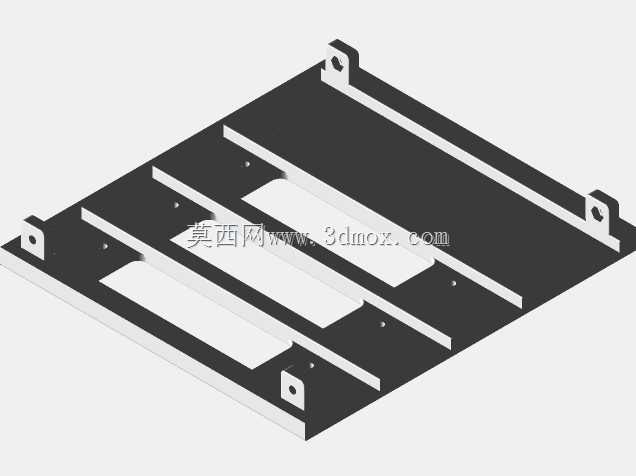

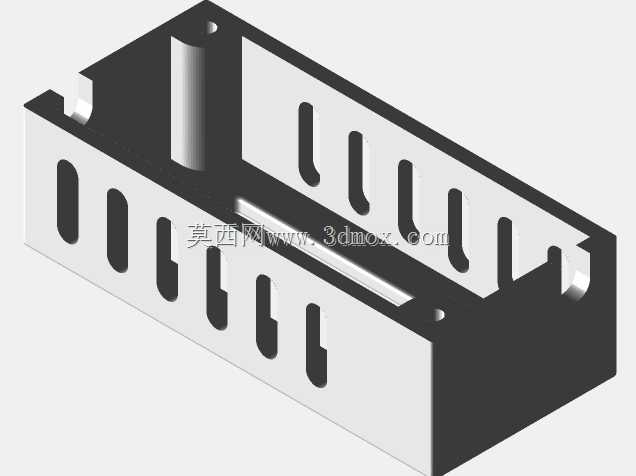

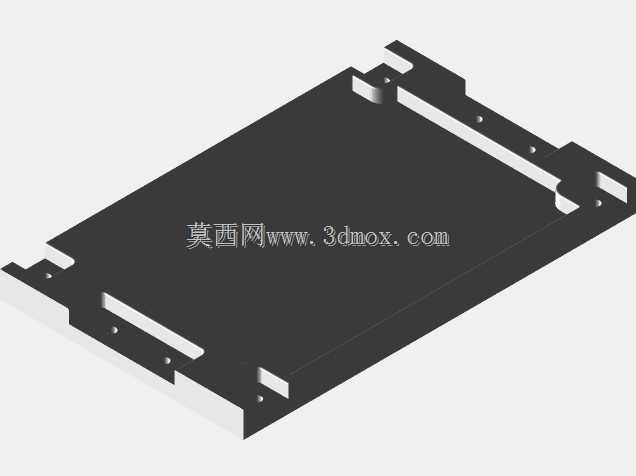

　　安装边界方面，机箱整体尺寸适配3块3.5英寸硬盘的并排安装需求，硬盘仓位之间预留了3mm的间隙，保证硬盘运行时的振动不会相互传递，同时给空气流通留出足够空间。内部各模块的安装高度做了统一限制，电源模块、电压转换模块、树莓派主控板的最高安装面均低于机箱上盖的内表面，合盖时不会出现部件干涉。后侧的接口开孔除电源接口、扩展网口外，还预留了树莓派原生HDMI、USB接口的对位孔，无需拆卸机箱即可外接显示设备、USB外设，方便系统调试与功能拓展。侧部风扇位的开孔采用格栅式设计，既保证通风量，又能避免异物进入机箱内部触碰高速旋转的风扇扇叶，提升使用安全性。硬盘仓位的固定结构采用免工具螺丝设计，对准孔位后拧紧手拧螺丝即可完成硬盘固定，日常更换硬盘时无需借助额外工具，降低维护难度。机箱的边角做了R2圆角处理，避免组装、搬运过程中锐边划伤操作人员，同时提升整体外观的规整度。
