多盘位3.5英寸硬盘堆叠安装固定支架

　　在桌面存储扩容、小型NAS搭建、工控机本地数据存储这类场景里，单盘位的硬盘安装位往往无法满足多块机械硬盘的部署需求，直接将硬盘零散堆叠在机箱内部既会占用大量内部空间，也会因为硬盘缺乏固定在设备搬运、震动过程中出现接口松动、盘体磕碰的问题，甚至会因为硬盘间距不足影响散热风道，导致硬盘长期工作在高温环境下缩短使用寿命。这款3.5英寸硬盘固定支架，就是针对多块3.5英寸机械硬盘集中安装的需求设计的安装承载结构，能够在有限的机箱内部空间里实现多块硬盘的分层规整固定，理顺存储部件的安装布局。

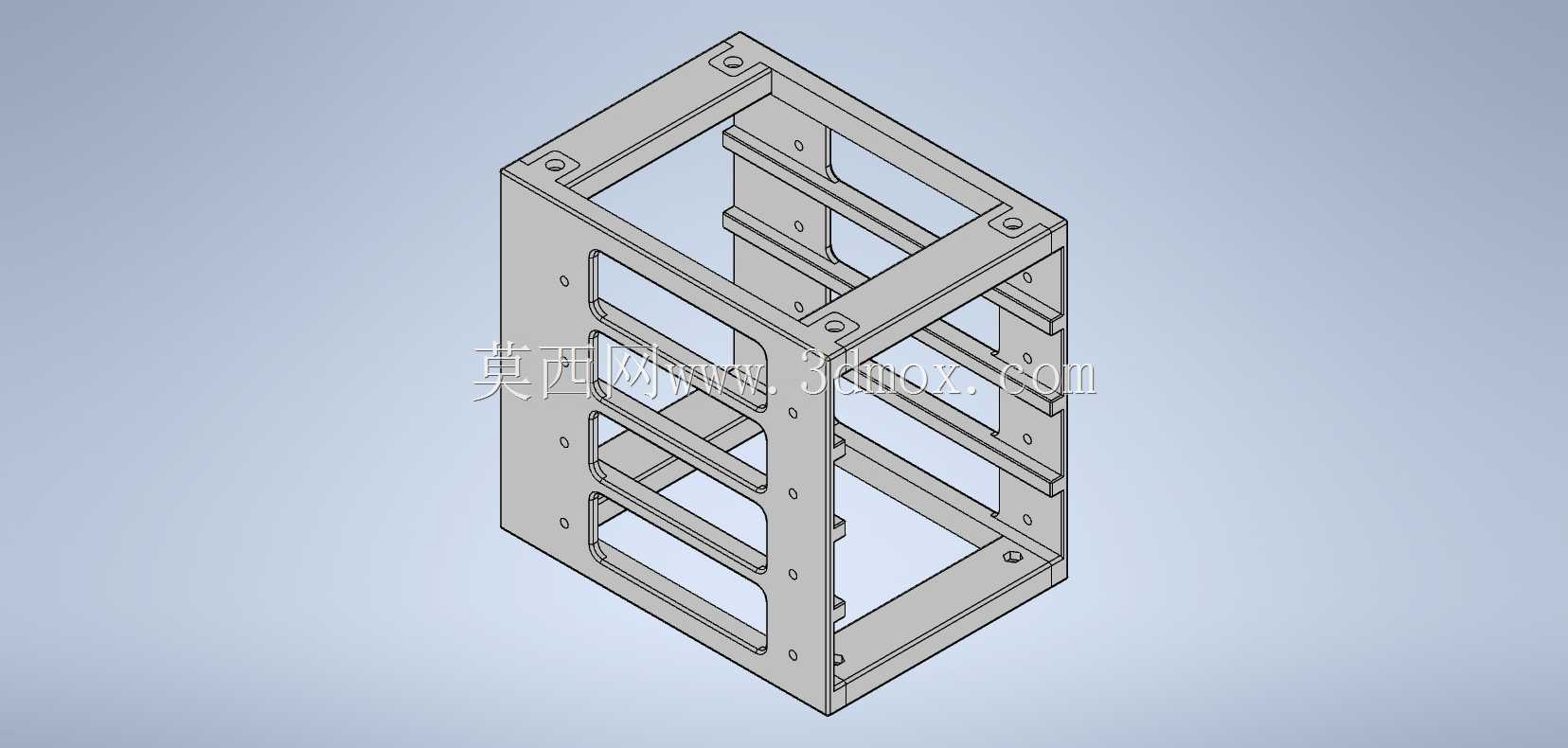

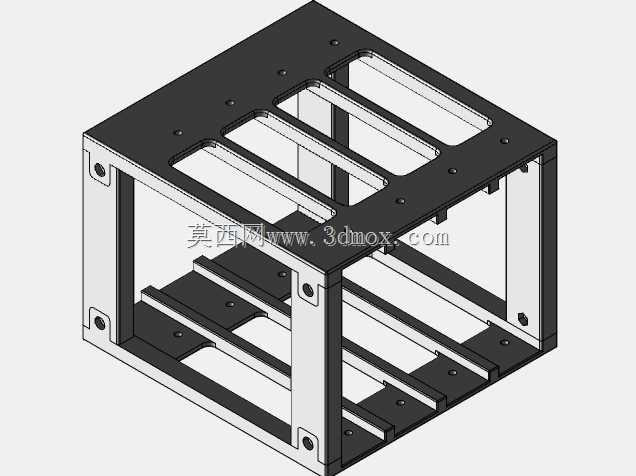

　　从结构设计来看，这款支架采用框架式笼型结构，整体为对称式的双侧板加横向连接筋的设计，两侧的立板作为主要的承载受力部件，上面预留了对应3.5英寸硬盘标准安装孔位的固定点位，每一层的安装位都设置了横向的承托筋条，硬盘推入对应层位之后，能够通过筋条承托盘体的底部与侧边，避免硬盘长期使用后出现下坠变形的问题。支架的边角位置都做了圆角过渡处理，没有尖锐的毛刺结构，安装过程中不会划伤操作人员的手部，也不会刮伤硬盘表面的PCB电路板。整个支架采用分体式部件拼接的设计思路，各个组成部件可以通过3D打印方式单独制作，再通过3mm规格的螺钉完成拼接组装，不需要复杂的焊接或者铆接工艺，用户如果有定制层位数量的需求，也可以通过调整拼接部件的尺寸来适配不同的硬盘安装数量，灵活度相比一体冲压成型的金属硬盘笼更高。

　　安装边界方面，这款支架的每层安装位严格匹配3.5英寸机械硬盘的标准外形尺寸，预留的安装间隙能够保证硬盘推入之后不会出现卡滞，层与层之间保留了足够的通风间隙，机箱内部的散热气流可以顺着层间空隙穿过每一块硬盘的表面，带走硬盘工作时产生的热量，避免热量在硬盘堆叠区域积聚。支架的外侧连接位置预留了与机箱、NAS壳体对应的固定孔位，可以通过螺钉将整个硬盘笼固定在设备内部的指定安装区域，不会因为设备移动、风扇运行产生的震动出现支架移位的问题。固定硬盘的螺钉孔位都做了沉头设计，螺钉锁紧之后钉头不会突出支架表面，不会干涉相邻层位硬盘的安装，也不会刮碰到周边的线材。

　　实际使用过程中，这款支架可以将多块零散的3.5英寸硬盘整合为一个整体的存储模块，在设备组装时可以先将硬盘全部固定在支架上完成接线，再将整个支架装入设备内部，大幅提升组装效率；后期维护更换硬盘时，也不需要拆解整个设备的内部结构，只需要对准对应层位就可以抽出硬盘完成更换，降低维护操作的难度。相比市面上常见的单层硬盘支架，这种多层堆叠的结构能够将垂直方向的空间充分利用起来，在相同的占地面积下可以容纳更多的硬盘，尤其适合小体积机箱、自制NAS设备这类内部空间紧张的应用场景，不需要对原有设备的壳体进行额外改造，就可以实现存储容量的成倍提升。支架的结构受力经过优化，双侧板的厚度设置能够保证多层硬盘装满之后，支架不会出现弯曲变形，长期使用也能保持结构的稳定性，为硬盘提供可靠的固定支撑。
