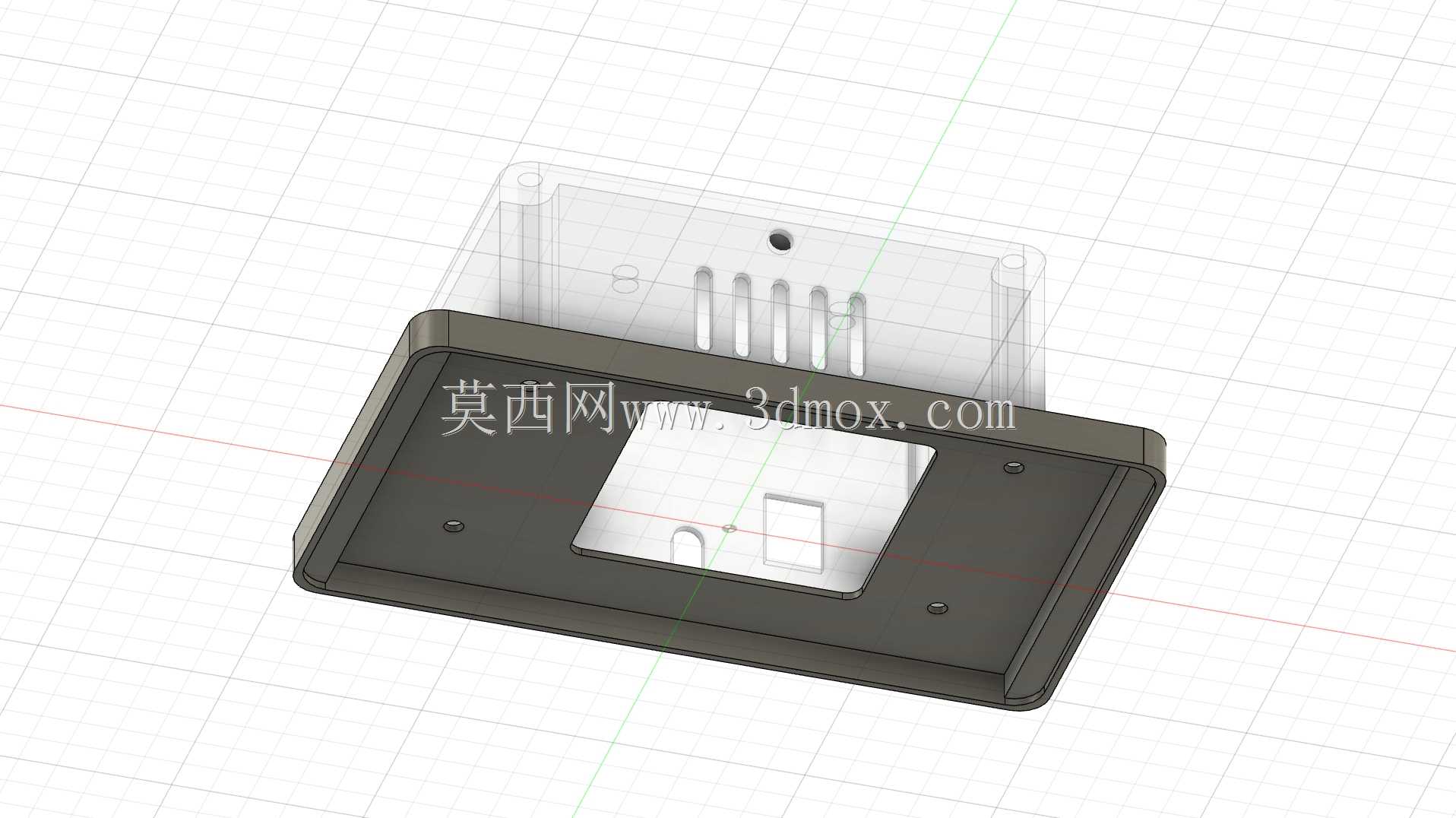

适配树莓派7英寸屏的嵌入式安装展示柜结构

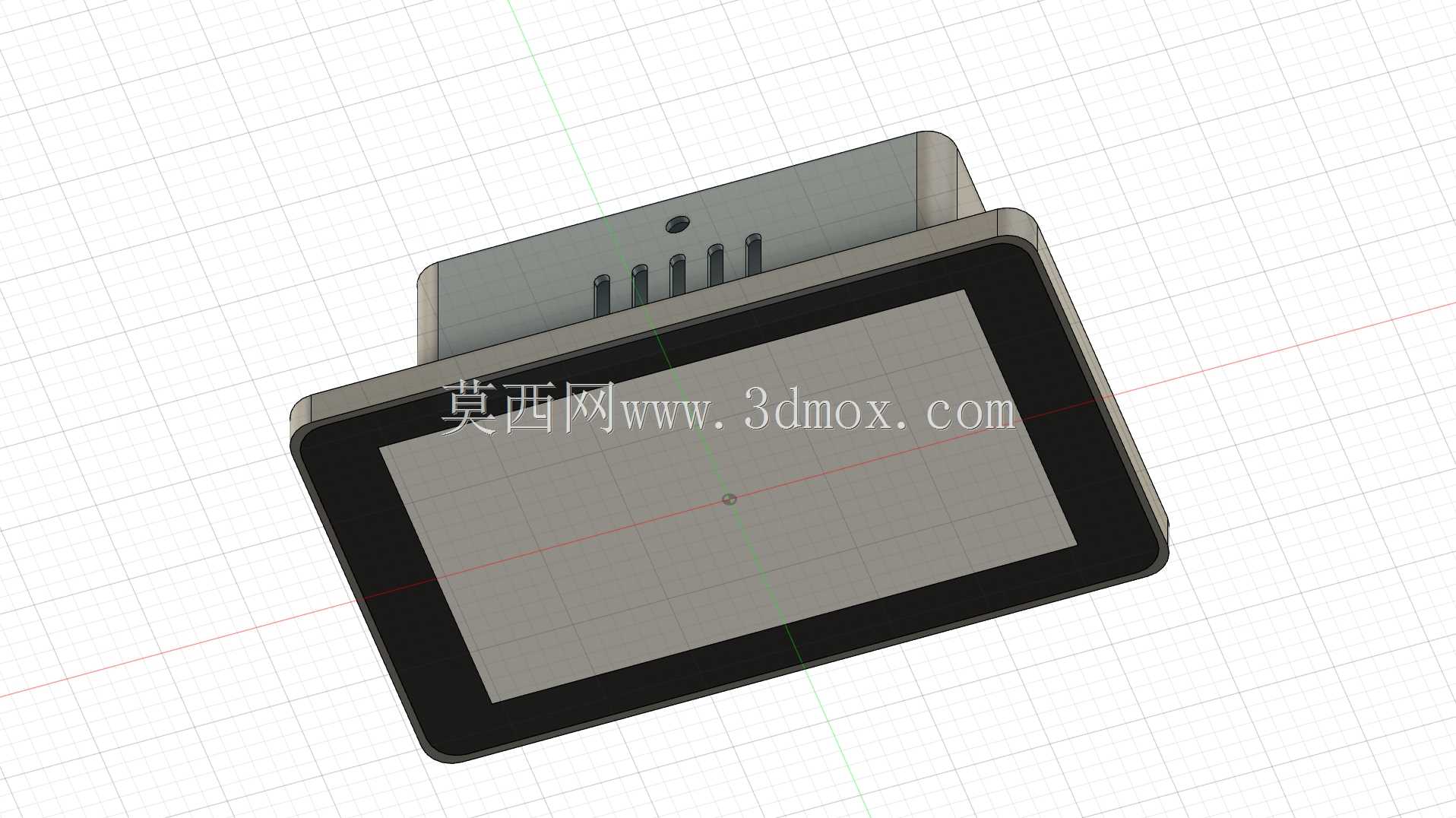

　　在嵌入式开发、小型工控终端搭建以及创客项目落地的场景中，树莓派搭配7英寸触控屏的组合应用十分广泛，这类组合常被用于小型人机交互终端、桌面状态监控面板、便携测试设备的显示单元，但实际部署时往往面临板卡与屏幕裸露、接口易积灰、安装固定无统一基准的问题，这款适配7英寸树莓派屏幕的展示柜结构，正是针对这类实际工程痛点完成的结构设计。从实际使用场景出发，该结构首先要满足屏幕与树莓派主板的集成安装需求，同时预留常用扩展配件的安装空间，设计时充分考虑了UPS帽子、PiFace2这类常用扩展板的叠装高度，在柜体内部做了分层的空间规划，屏幕安装位位于柜体正面的沉槽内，沉槽深度与屏幕边框厚度匹配，安装后屏幕表面与柜体正面齐平，既避免屏幕边缘受外力磕碰，

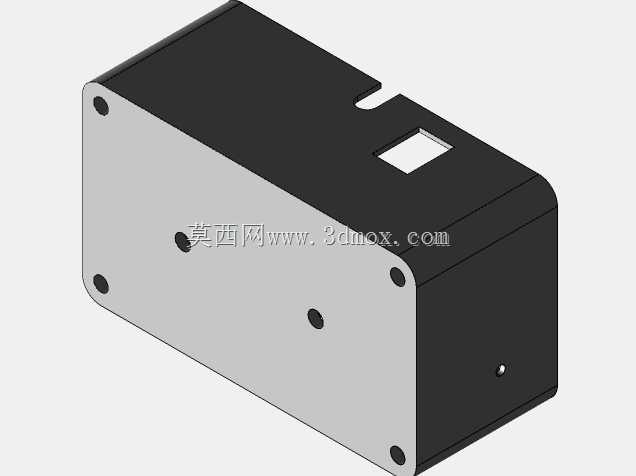

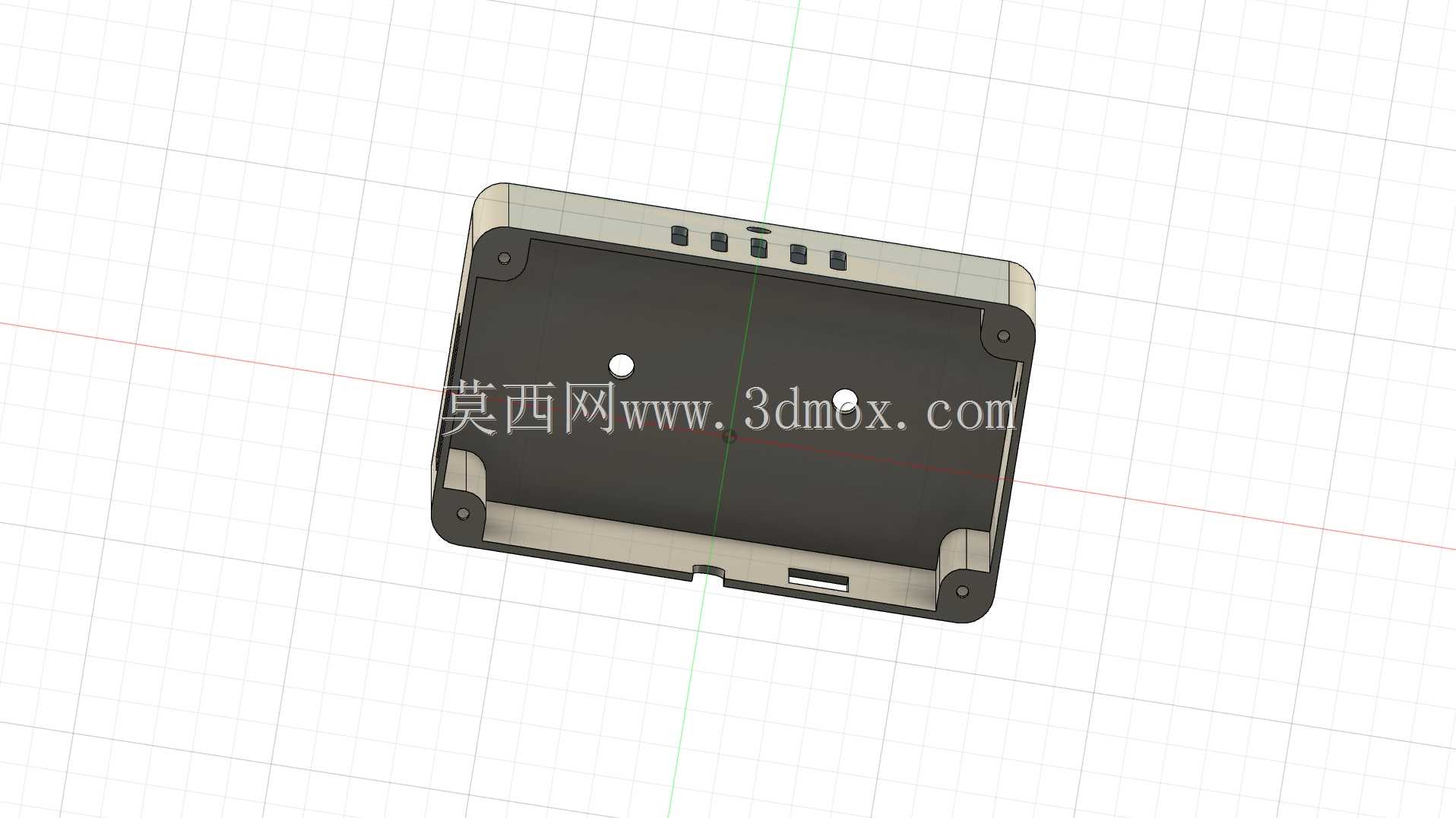

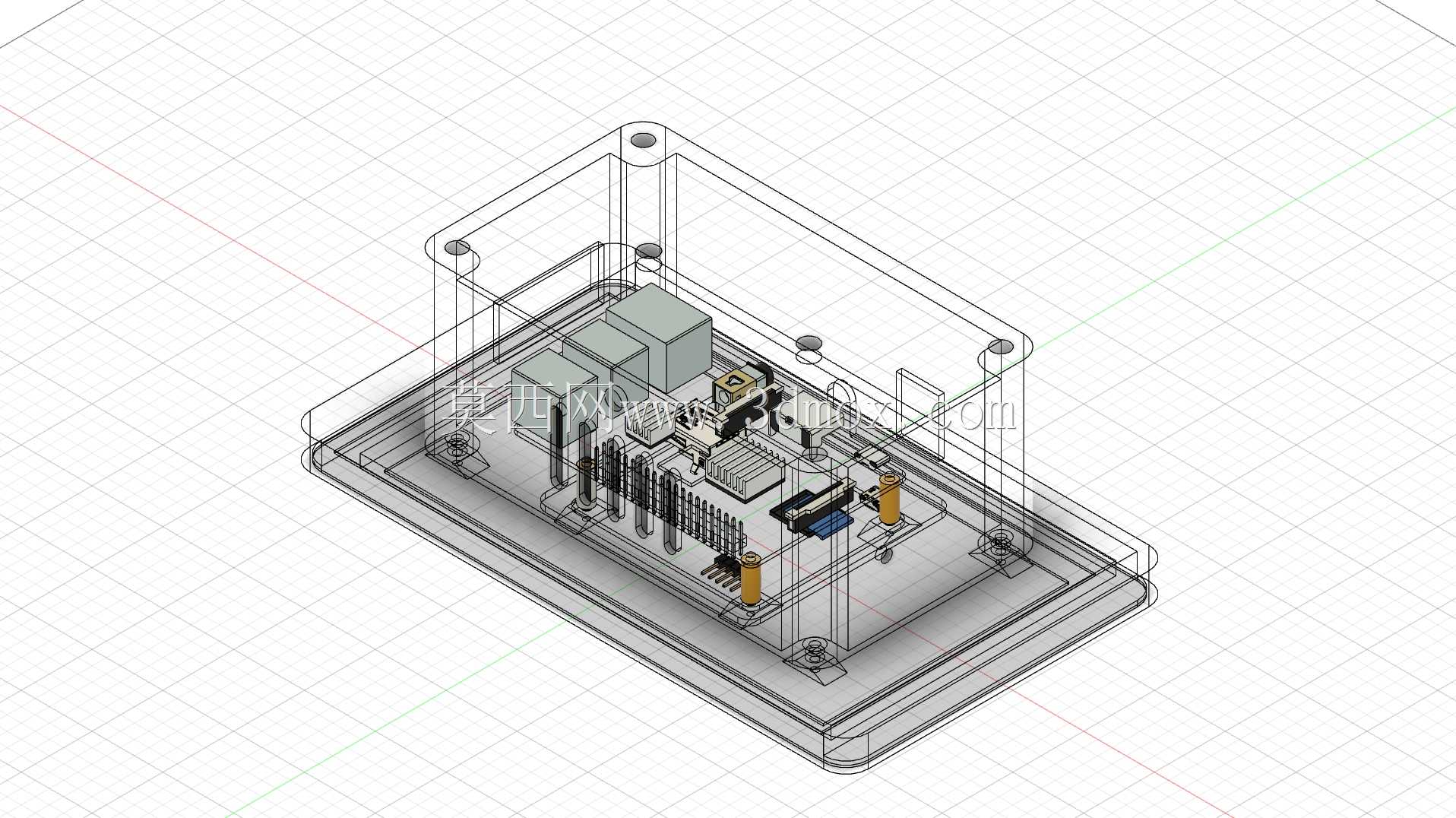

　　也能保证整体外观的平整性。柜体背部的主板安装区域设置了对应的铜柱固定位，固定位的孔位完全匹配树莓派主板的标准安装孔距，同时在扩展板对应的安装区域预留了足够的叠装间隙，不会出现扩展板安装后与柜体结构干涉的问题。接口避让是这类外壳结构设计的核心要点之一，设计时针对树莓派主板的电源接口、HDMI接口、USB接口、以太网口，以及7英寸屏幕的排线接口、供电接口，都在柜体对应侧壁做了精准的开口避让，开口尺寸略大于接口实际尺寸，既保证插拔配件时不会被柜体结构阻挡，也不会因为开口过大导致内部板卡裸露过多，影响防护效果。柜体的边角做了小圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，同时圆角结构也能提升整体结构的抗冲击性能，

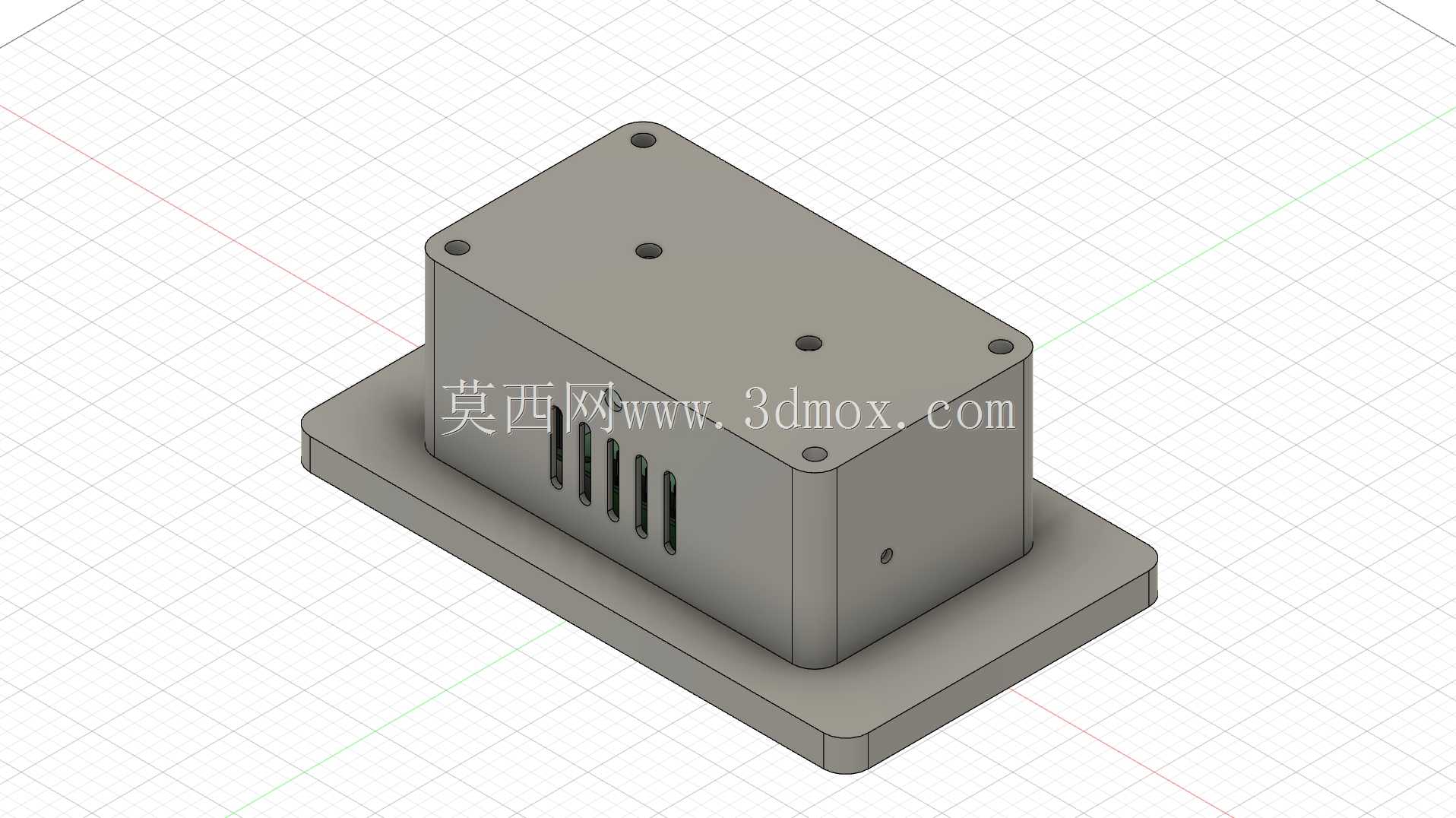

　　在设备受到轻微磕碰时不会出现应力集中导致的边角开裂问题。安装边界方面，柜体整体外形尺寸围绕7英寸屏幕的16:9显示比例做适配，整体长宽尺寸略大于屏幕显示区域，预留出边框安装的余量，柜体厚度方向综合考虑了主板、扩展板叠装以及屏幕本身的厚度，在保证内部空间足够的前提下尽可能压缩整体厚度，减少安装时占用的空间。柜体背部预留了壁挂安装的孔位，同时也支持桌面摆放使用，两种安装方式不需要额外加装配件，直接通过柜体本身的结构即可实现，适配不同场景的部署需求。散热设计上，柜体在主板对应发热区域的侧壁开设了规整的通风槽，通风槽的位置避开了接口区域，既能保证内部空气流通带走板卡工作产生的热量，也能避免灰尘从通风槽大量进入柜体内部，通风槽的宽度经过考量，

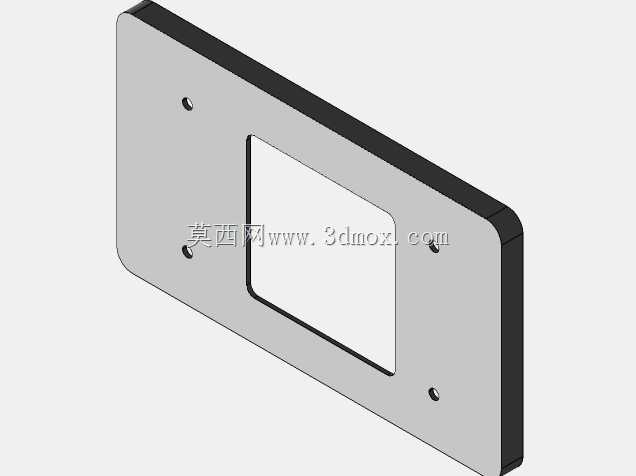

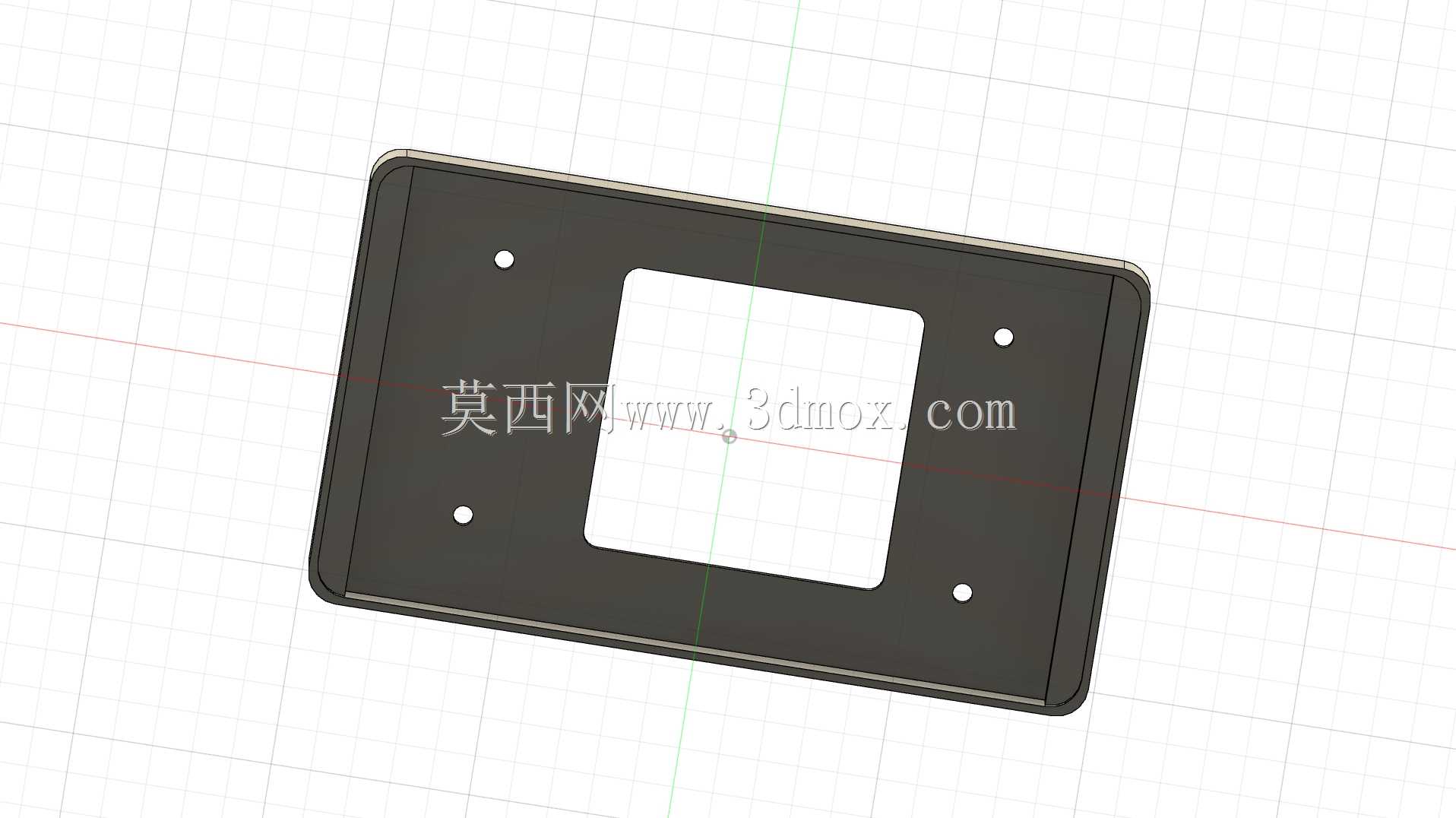

　　不会因为开槽过宽导致结构强度下降。结构的装配采用卡扣加少量螺丝固定的组合方式，屏幕通过正面沉槽的卡扣限位，背部盖板通过螺丝与柜体主体连接，日常维护拆卸时不需要完全拆解整个柜体，拧下背部固定螺丝即可打开盖板对内部板卡、扩展配件进行调整更换，大幅降低后期维护的操作难度。针对实际使用中可能出现的排线拉扯问题，在屏幕排线与主板连接的对应位置设置了排线固定卡扣，能够将排线限定在指定的走线区域，避免设备移动或者维护时排线受拉扯松动，导致显示异常的问题。整个结构的壁厚保持均匀，避免注塑或者3D打印制作时出现缩痕、变形等工艺问题，各个连接部位的加强筋设置在非外观面，既提升整体结构的刚性，也不会破坏外观面的平整性。在创客项目、小型工控终端的搭建过程中，这类集成式的展示柜结构能够大幅减少零散部件的固定工作量，让整个树莓派显示终端形成一个完整的独立单元，既可以作为独立的桌面设备使用，也可以嵌入到 larger 的设备机柜中作为人机交互子单元，适配多种不同的应用场景。
