PBS28B型工业控制按钮结构设计

　　操作人员按压时手指接触面积足够，不会出现局部压强过大导致的操作不适感，即使佩戴劳保手套操作也能准确触碰到按压区域，不会出现按偏、触发失效的问题。头部的密封台阶结构在安装到位后可以配合密封圈实现面板正面的防护，能够阻挡日常作业中的粉尘、飞溅的切削液或者水渍进入按钮内部，适配车间多尘、有少量液体飞溅的作业环境，不需要额外加装防护套就能满足常规工业场景的防护要求。按钮的主体外壳采用了阶梯轴式的结构设计，不同直径的台阶分别承担定位、锁紧、内部元件容纳的功能，靠近头部的大直径台阶作为安装定位面，安装时贴合面板背面，限制按钮的穿入深度，保证安装后头部突出面板的高度一致，整排安装时视觉上更整齐，也不会因为安装深度不一致导致按压行程出现偏差。这款PBS28B按钮是工业控制回路里极为常见的操作执行元件，日常在各类设备的操作面板、控制柜门板上都能见到它的身影，主要承担回路通断的信号触发功能，不管是单机设备的启停控制，还是生产线工位的手动操作触发，都能适配对应的使用场景。从结构设计来看，这款按钮采用了面板嵌入式安装的结构形式，头部带六角锁紧定位结构，安装时可以从面板正面穿入安装孔，通过背部的锁紧螺母完成固定，这种安装方式能保证按钮头部与面板表面贴合平整，不会出现凸起刮蹭操作人员衣物的情况，同时六角结构可以在拧紧螺母时限制按钮本体跟转，不需要额外工具固定头部就能完成安装作业，现场装配效率更高。按钮头部采用了大直径圆形按压面，按压区域的边缘做了圆弧过渡处理，

　　中部的外螺纹结构配合六角锁紧螺母，可以适配不同厚度的面板安装需求，从薄铁皮控制柜到厚绝缘面板都能通过调整螺母的锁紧位置实现牢固固定，不会因为面板厚度差异出现安装松动的问题。下部的接线端采用了螺丝锁紧的接线结构，两个接线端子分别对应常开或者常闭触点的两端，接线时只需要将剥好的线芯插入端子孔，拧紧压线螺丝就能完成接线，不需要焊接，现场布线作业更便捷，同时端子部分做了绝缘分隔，避免接线后出现线芯裸露短路的风险。从设计思路上，这款按钮没有多余的复杂结构，所有结构都围绕可靠触发、便捷安装、耐用性三个核心需求展开，按压行程设计在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长导致操作反馈滞后，按压到行程终点时会有清晰的触感反馈，

　　操作人员不需要看按钮就能确认是否完成触发动作，适合需要盲操作的工位使用。内部的触点结构采用了自清洁的滑动接触设计，每次按压动作都会让触点产生微小的相对滑动，磨掉触点表面可能产生的氧化层，长期使用也不会出现接触不良的问题，即使在有轻微腐蚀性气体的车间环境里，也能保证触点导通的可靠性。安装边界方面，这款按钮的安装开孔直径为28mm规格，开孔时只需要按照标准尺寸加工圆孔，不需要额外加工定位缺口，降低了面板加工的难度，安装后按钮在面板背部的占用长度控制得比较紧凑，不会因为背部长度过长导致柜内布线空间被过度占用，即使是布线密集的小型控制柜也能顺利安装。按钮的整体外形没有尖锐的棱角，所有外露边缘都做了倒角处理，安装和日常维护时不会划伤操作人员，

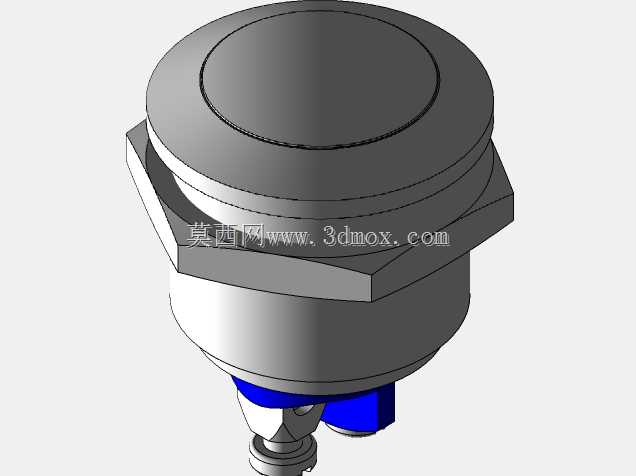

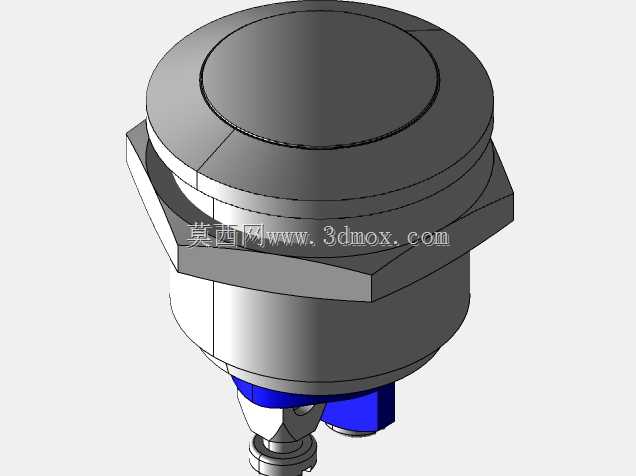

　　金属材质的外壳结构具备足够的机械强度，即使受到意外的碰撞也不会出现外壳破裂、内部元件损坏的问题，能够承受工业现场常见的外力冲击。在实际使用中，这类按钮通常会搭配指示灯或者标识牌使用，明确标注每个按钮对应的功能，比如启动、停止、复位、急停（注：此款为普通按钮非急停结构）等，这款按钮的头部平面可以粘贴标识标签，平整的表面不会让标签出现起翘脱落的问题。从三维建模的角度来看，这款模型还原了按钮的所有装配结构，包括头部按压帽、锁紧螺母、主体外壳、接线端子等各个部件的配合关系，结构设计人员在做控制柜面板布局设计时，可以直接调用这个模型进行装配干涉检查，提前确认按钮安装后和柜内其他元件的间隙是否足够，避免实际装配时出现元件干涉、无法安装的问题，也能通过模型准确核算面板到柜内布线槽的距离，提前准备合适长度的连接导线，减少现场施工的反复调整工作量。
