带防护框架一体式液压动力供油装置

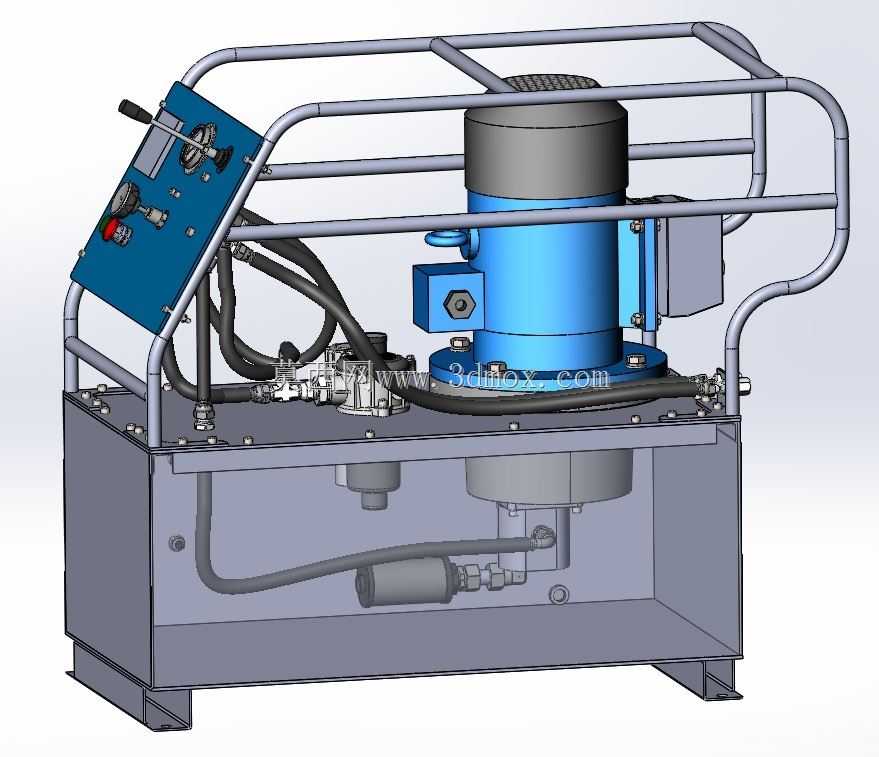

　　短距离移位时可以直接通过框架抬运，不需要额外制作吊装工装，防护框架的高度高出顶部的动力元件与控制界面120mm左右，能够在设备发生磕碰或者上方坠物时，避免核心的泵组、仪表、操作元件受到直接撞击，降低现场作业的部件损坏概率。动力单元采用立式电机与液压泵直连的安装形式，泵体整体沉浸在油箱上部的安装腔体内，既可以缩短吸油管路的长度，降低吸油阻力，减少泵组吸空的风险，也能通过油箱内的油液对泵体工作产生的热量进行初步传导散热，电机上部加装了防尘防护罩，避免车间内的金属切屑、粉尘堆积在电机散热鳍片缝隙中，影响电机长时间运行的散热效率。控制操作面板采用倾斜式布局，安装角度与水平面呈30度夹角，操作人员站在设备正前方时，这套液压动力供油装置，是面向中小型液压执行机构配套开发的集成式动力源，在实际工业场景中，常配套于工装夹具夹紧回路、小型设备顶升机构、检修作业用液压工具驱动、生产线辅机液压动作供给等场景，区别于大型开式液压站的分体布局，该装置采用一体式集成设计，所有功能部件全部整合在同一个焊接油箱基座上，大幅压缩了设备的占地空间，适合安装空间紧凑、对设备移动性有一定要求的作业场景。从结构布局来看，油箱采用钢板焊接成型的箱式基座，底部预留了带安装孔的固定支脚，支脚的开孔尺寸适配常规M12规格的膨胀螺栓或设备连接螺栓，安装时可直接固定在设备机架或者硬化地面上，基座侧面预留了内嵌式拉手位，配合顶部环绕的不锈钢管弯制的防护框架，

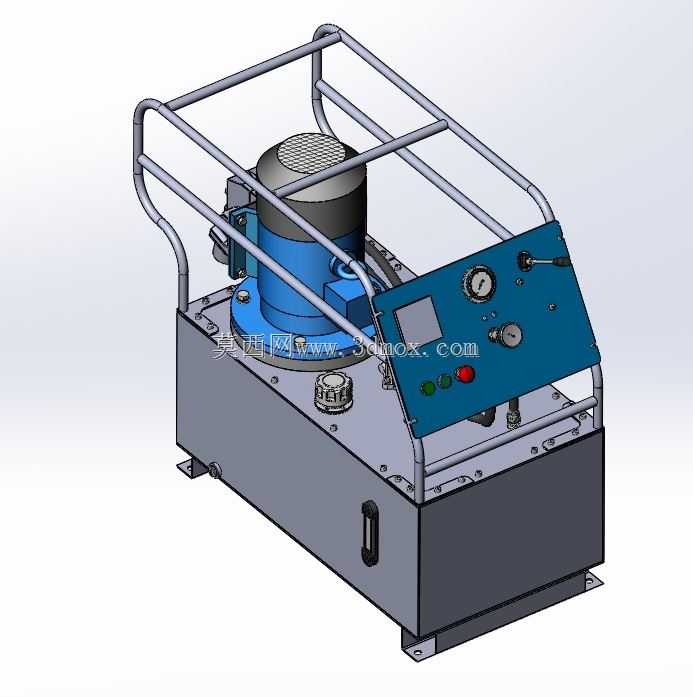

　　不需要过度俯身或者抬手就能清晰观察面板上的压力表读数，操作按钮、控制阀件的位置也刚好在手部自然操作的高度范围内，面板上集成了系统压力显示压力表、回油压力检测表、电源指示灯、运行状态指示灯、急停按钮、启停控制按钮，以及手动调压阀件，所有控制元件不需要外接额外的操作盒，日常的压力调整、状态观察、启停操作都可以在设备本体上完成。油箱顶面除了动力泵组与控制面板之外，还预留了带空气滤清器的注油口，日常补加液压油时不需要打开油箱盖板，直接通过注油口加注即可，空气滤清器可以避免加注过程中以及油箱呼吸过程中，空气中的粉尘杂质进入油液内部，同时注油口自带油位标尺，可以直接观察油箱内部的油液存量，不需要额外加装外置油位计，减少了油箱侧壁的开孔点位，

　　降低了长期使用后的渗漏风险。在油路设计上，装置内部的管路全部采用硬管布设在油箱顶面的预留安装槽内，管路走向沿着防护框架的内侧排布，避免管路突出到设备轮廓之外被外力剐蹭，所有管路连接位置都采用密封件端面密封，相比传统的螺纹缠生料带的密封形式，长期承压运行下的渗漏概率更低，回油管路直接接入油箱内部的回油腔，回油端预留了过滤器安装位，可以对系统回流的油液进行过滤，避免杂质进入泵组造成元件磨损。从安装边界来看，设备整体的外轮廓尺寸控制在长800mm、宽600mm、高900mm的范围内，防护框架的外边缘就是设备的最大轮廓，安装时只需要预留出正面1000mm的操作空间，侧面预留300mm的管路连接空间即可，不需要额外预留大型的检修通道，

　　日常维护时只需要打开顶部的防护框架快拆结构，就能接触到所有的动力元件与控制阀件，滤芯更换、密封件检修、压力校准等日常维护作业都可以在设备正面完成，不需要将设备从安装位拆解下来。在实际选型适配时，该装置可以根据配套执行机构的压力、流量需求，更换对应排量的泵组以及匹配功率的电机，面板上的阀组也可以根据回路需求加装电磁换向阀、溢流阀、节流阀等元件，不需要改动整体的基座结构与防护框架，拓展性能够覆盖多数中小型液压系统的动力供给需求，相比自行焊接油箱、零散采购元件组装的液压站，这种集成式的结构在建模阶段就完成了所有部件的干涉检查，装配后不会出现管路干涉、操作空间不足、维护点位被遮挡的问题，能够直接用于生产现场的设备配套，也可以作为液压教学、系统测试的动力源使用，整体结构的冗余设计合理，既没有多余的结构件增加设备重量，也没有省略必要的防护、维护结构，兼顾了实用性与结构紧凑性。
