PBS28B型工业控制按钮结构设计

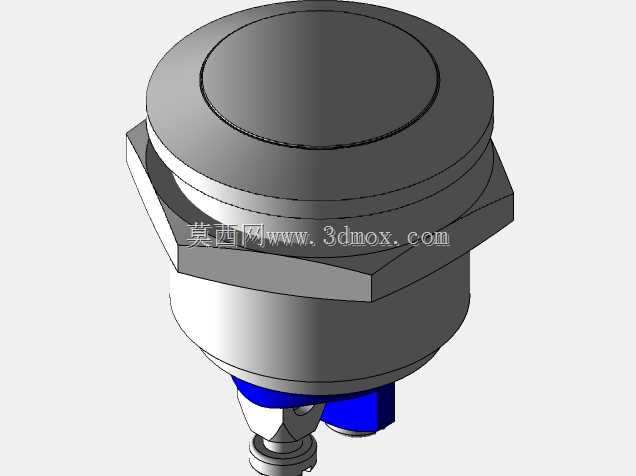

这款PBS28B按钮是设备操控回路里最常见的主令触发元件，日常在机床操作面板、自动化产线工位控制盒、小型电气控制柜、特种设备操作端都能见到这类结构的身影，主要用来给控制回路发送通断指令，实现设备启动、停止、复位、功能切换这类基础操控动作。从结构设计来看，这款按钮采用面板嵌入式安装结构，上部的圆形操作帽做了边缘收弧处理，操作时手指接触的触感更柔和，不会出现硌手的情况，操作帽下方的阶梯轴段是按钮的行程活动区，预留的按压行程刚好适配内部微动开关的触发距离，既不会因为行程过短导致误触发，也不会因为行程过长造成操作迟滞。中部带六角卡位的螺纹段是安装固定的核心结构，安装时只需要在面板上开出对应直径的安装孔，将按钮主体从面板正面穿入，再从背面旋上配套的锁紧螺母，靠六角卡位和螺母的夹紧力就能把按钮牢牢固定在面板上，这种安装结构的适配面板厚度范围较宽，从1mm的薄钣金面板到5mm的工程塑料面板都能可靠固定，不需要额外做定制化的安装座。下部的接线端做了引脚分色区分，蓝色标识的是常闭触点端，金属原色的是常开触点端，接线时可以通过颜色快速区分触点类型，减少接线出错的概率，接线端的引脚做了加宽处理，不管是压接冷压端子还是直接搪锡接线，都能保证足够的接触面积，避免长期使用后出现接触不良的问题。设计这款按钮的三维模型时，重点还原了安装配合的关键尺寸，包括面板安装孔的适配直径、螺纹段的长度、六角卡位的对边尺寸、接线端的引脚间距，这些尺寸都是实际选型安装时必须核对的参数，模型里把各部件的装配间隙也做了还原，能直观看到按钮按压时的活动行程范围，方便结构设计人员在做面板布局时提前预留足够的操作空间，避免按钮和周边的指示灯、转换开关出现操作干涉。这类按钮的防护等级可以满足常规工业车间的使用要求，正面的操作帽和安装座之间做了密封结构，能阻挡日常的粉尘和飞溅的水滴进入按钮内部，适合在大多数非强腐蚀、非防爆的普通工业场景使用，模型的结构拆分也完全对应实物的装配逻辑，可以直接用来做设备面板的装配干涉检查，也能作为电气控制类教学的演示模型，帮助初学者理解主令电器的实际结构和安装方式。
