多轴桌面级教学实训机械臂结构

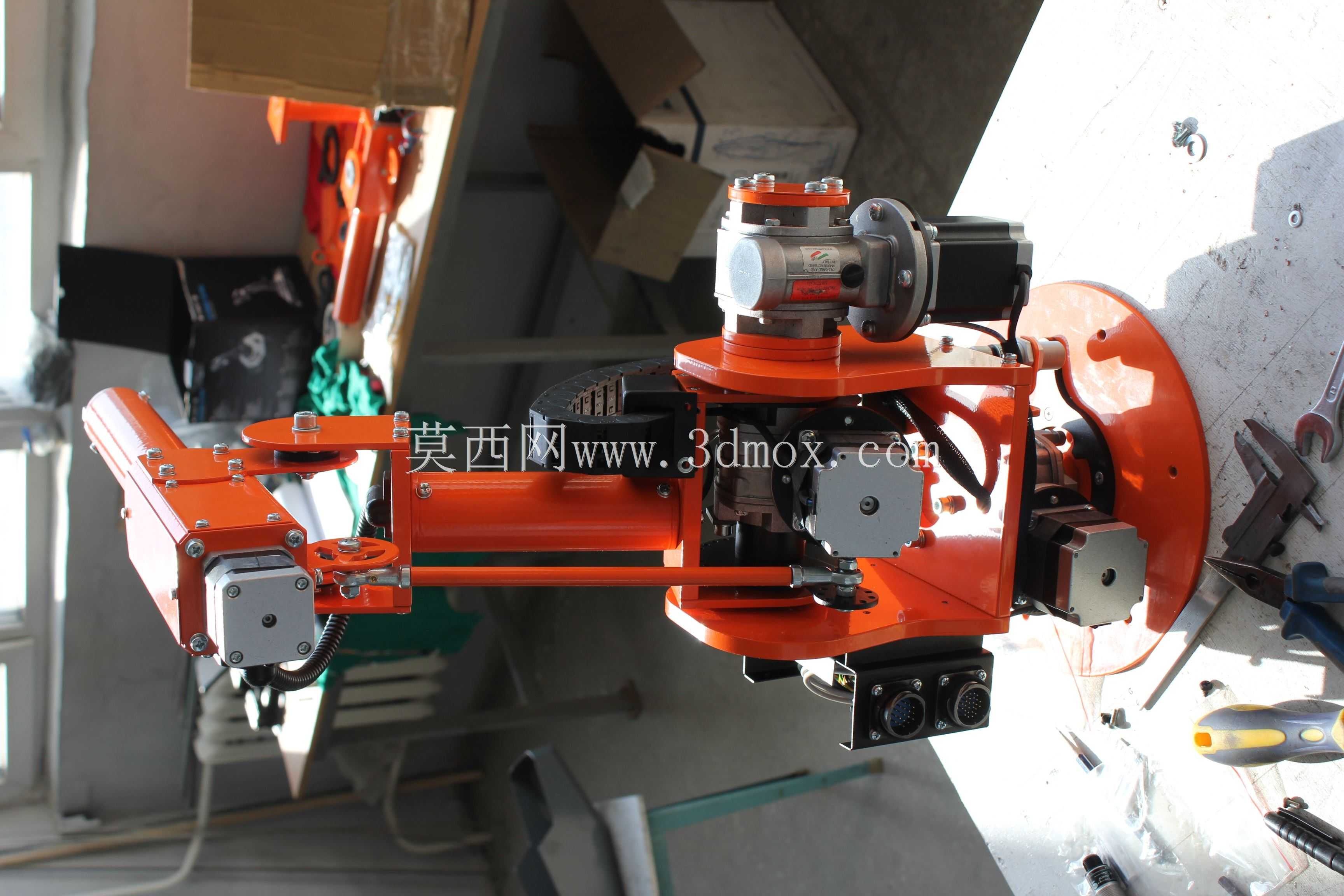

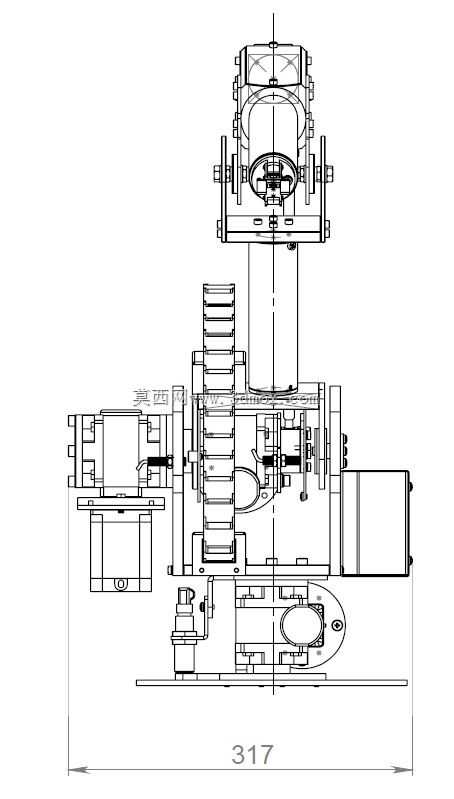

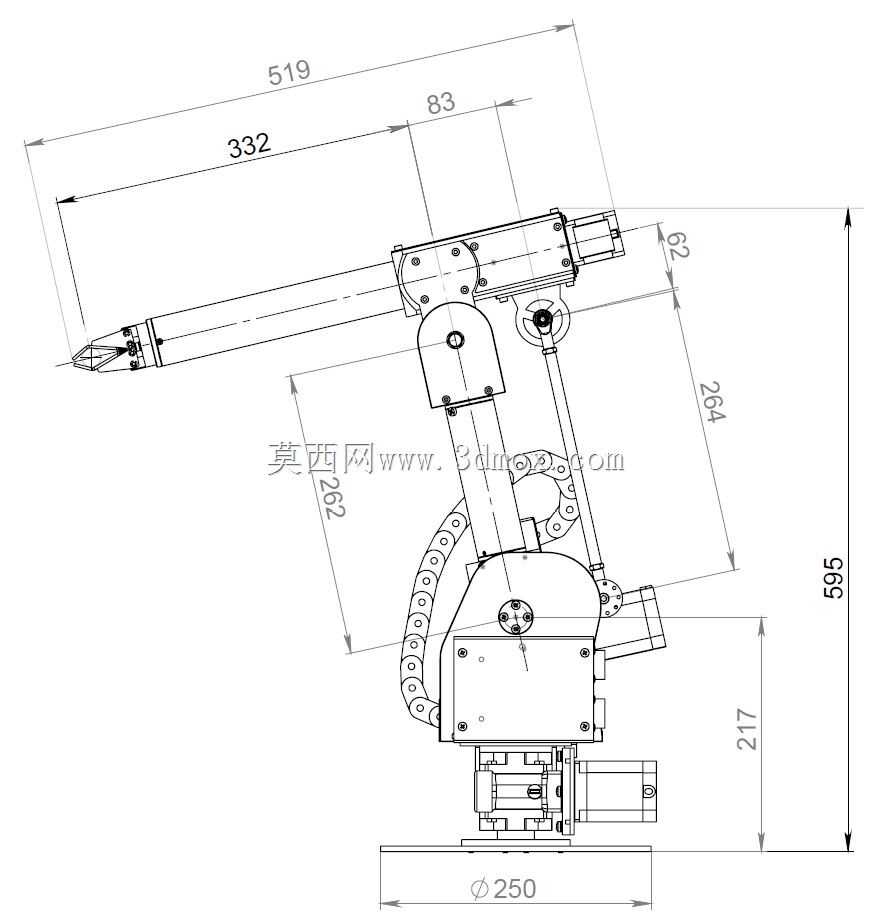

　　这款多轴关节机械臂的结构设计，最初瞄准的是小型教学实训场景与轻量化工位辅助作业需求，区别于大型工业重载机械臂，它的整体安装边界控制在桌面级尺寸范围内，底座采用平板式安装结构，可直接固定在标准实训工作台或者轻型装配工位台面上，不需要额外做大型地基预埋，安装孔位按照通用铝型材工作台的槽距做了适配，现场部署时只需要配套标准T型螺栓就能完成锁紧固定，后期移位调整也不需要复杂的拆装工序。从功能特性来看，它支持3轴、4轴、5轴三种配置的结构拓展，使用者可以根据自身的作业需求或者教学内容，选择对应数量的关节模组进行组装，不需要重新设计整体底座与末端安装法兰，这种模块化的设计思路，既降低了实训场景下的零件备库成本，

　　也能让学习者直观理解不同轴数机械臂的运动边界差异——3轴配置可完成平面内的定点取放作业，适合基础的点位运动教学；4轴增加了末端旋转轴，可完成简单的工件姿态调整，适配轻型分拣工位的作业需求；5轴配置则增加了腕部摆动关节，运动覆盖范围更接近工业级小型机械臂，可完成复杂轨迹的模拟运动，比如涂胶轨迹演示、简易焊接路径模拟这类教学内容。在控制层面的结构设计上，关节驱动位置预留了标准的伺服驱动安装位，适配常见的小型闭环步进驱动与伺服驱动模组，走线槽沿着臂身内部的空腔布置，避免运动过程中管线与周边工装发生剐蹭，臂身的结构件采用板材折弯拼接的形式，在保证关节支撑刚性的前提下，尽可能控制了整体运动惯量，

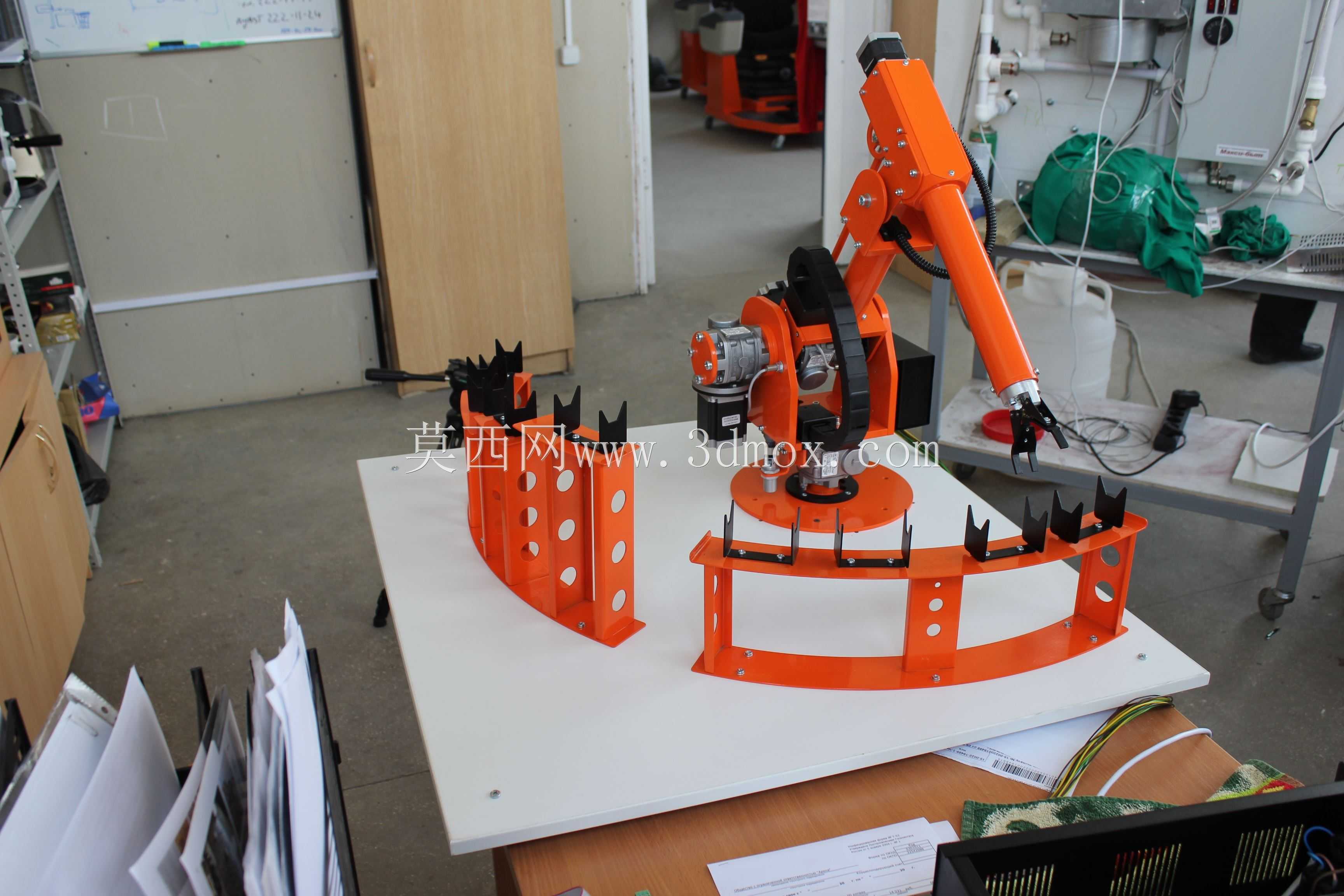

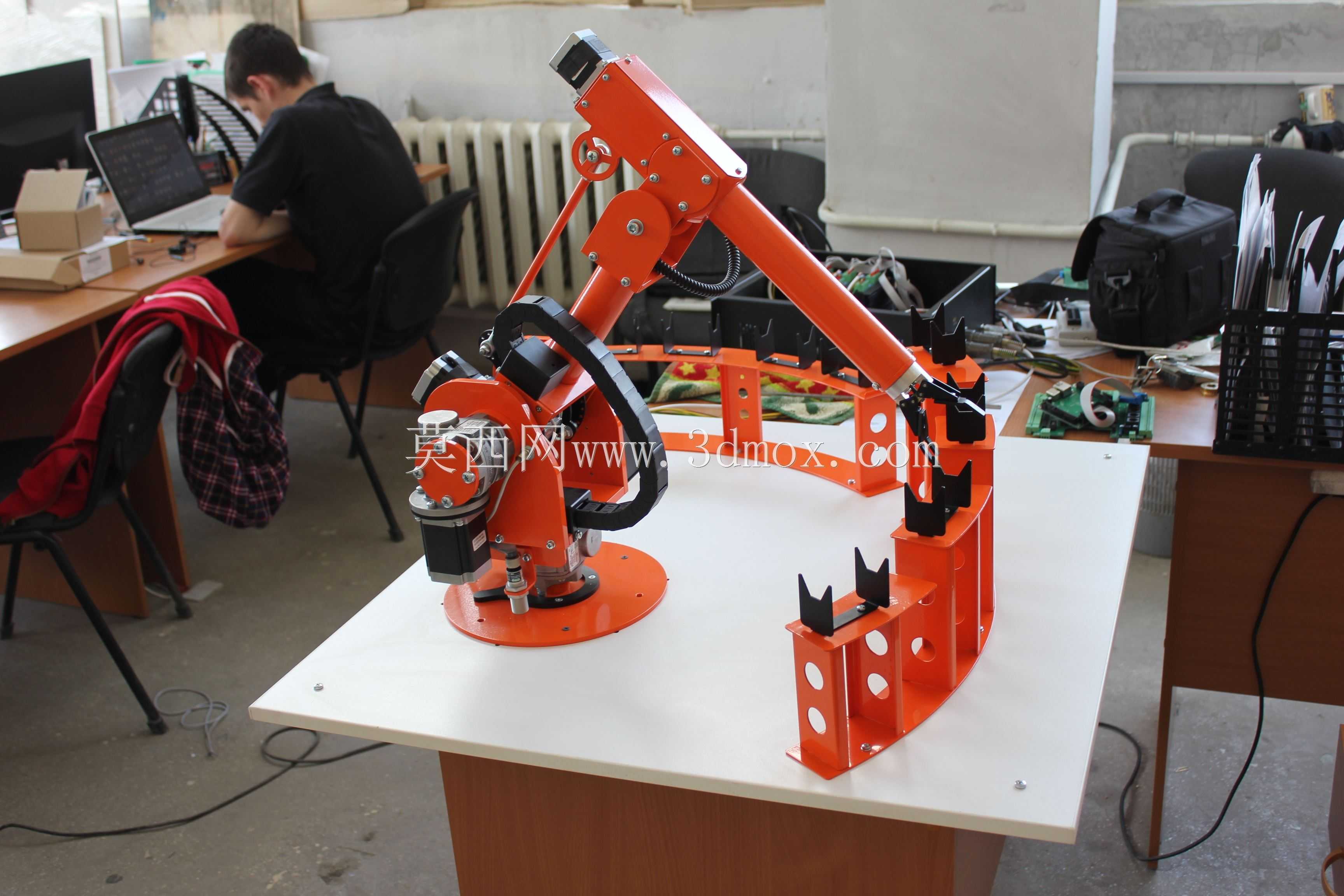

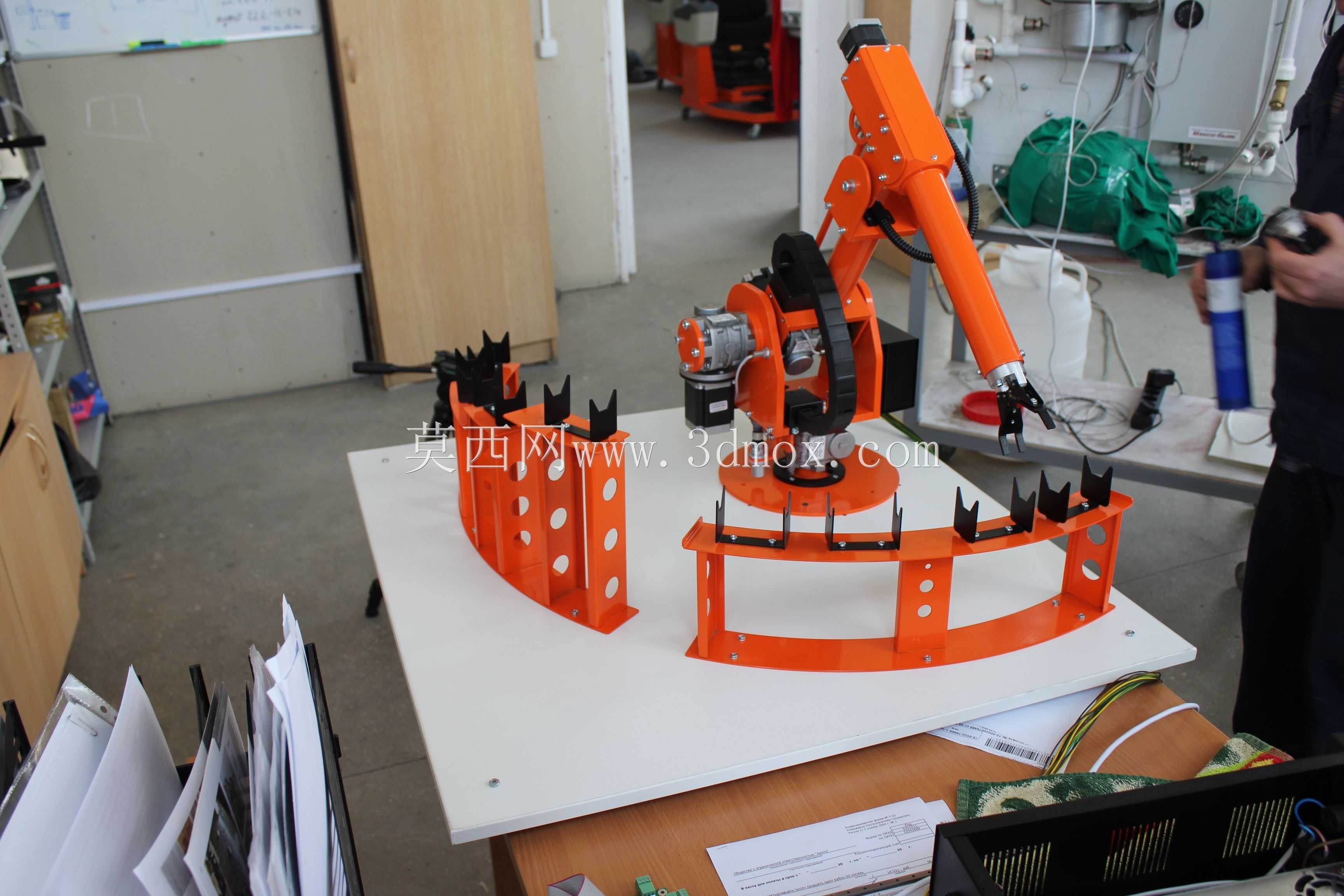

　　让关节驱动不需要选太大扭矩的型号就能满足负载需求，末端法兰按照通用小型机械手的接口尺寸设计，可适配夹爪、吸盘、小型画笔、模拟焊枪等多种实训末端执行器，不需要额外做转接法兰的二次加工。从实际应用场景出发，这款结构除了用于职业院校、高校工程训练中心的工业机器人编程教学之外，也可直接部署在小型加工工位上完成轻量工件的上下料辅助，比如小型CNC机床的工件取放、电子装配工位的元件转运，它的运动半径覆盖桌面范围内的环形作业区域，配套的料架安装位直接集成在底座周边，可根据作业需求放置不同规格的工件料盘，不需要额外在工作台面上加装独立料架，节省工位的占用空间。设计过程中特意做了运动干涉校验，每个关节的限位结构都集成在关节壳体内部，

　　避免初学者误操作导致臂身碰撞损坏，关节处的走线预留了足够的弯曲余量，全行程运动过程中不会出现管线拉扯的问题，底座的配重分布经过调整，即使臂身伸展到最大运动半径位置，整体重心也落在底座安装边界以内，不会出现倾覆风险，不需要额外加装配重块。对于结构设计从业者来说，这款模型的模块化关节设计思路、安装边界的适配方式、走线与干涉避让的处理细节，都可以作为小型桌面级机械手设计的参考，尤其是不同轴数配置下的零件复用设计，能大幅缩短同类产品的开发周期，减少非标零件的开模与加工成本。
