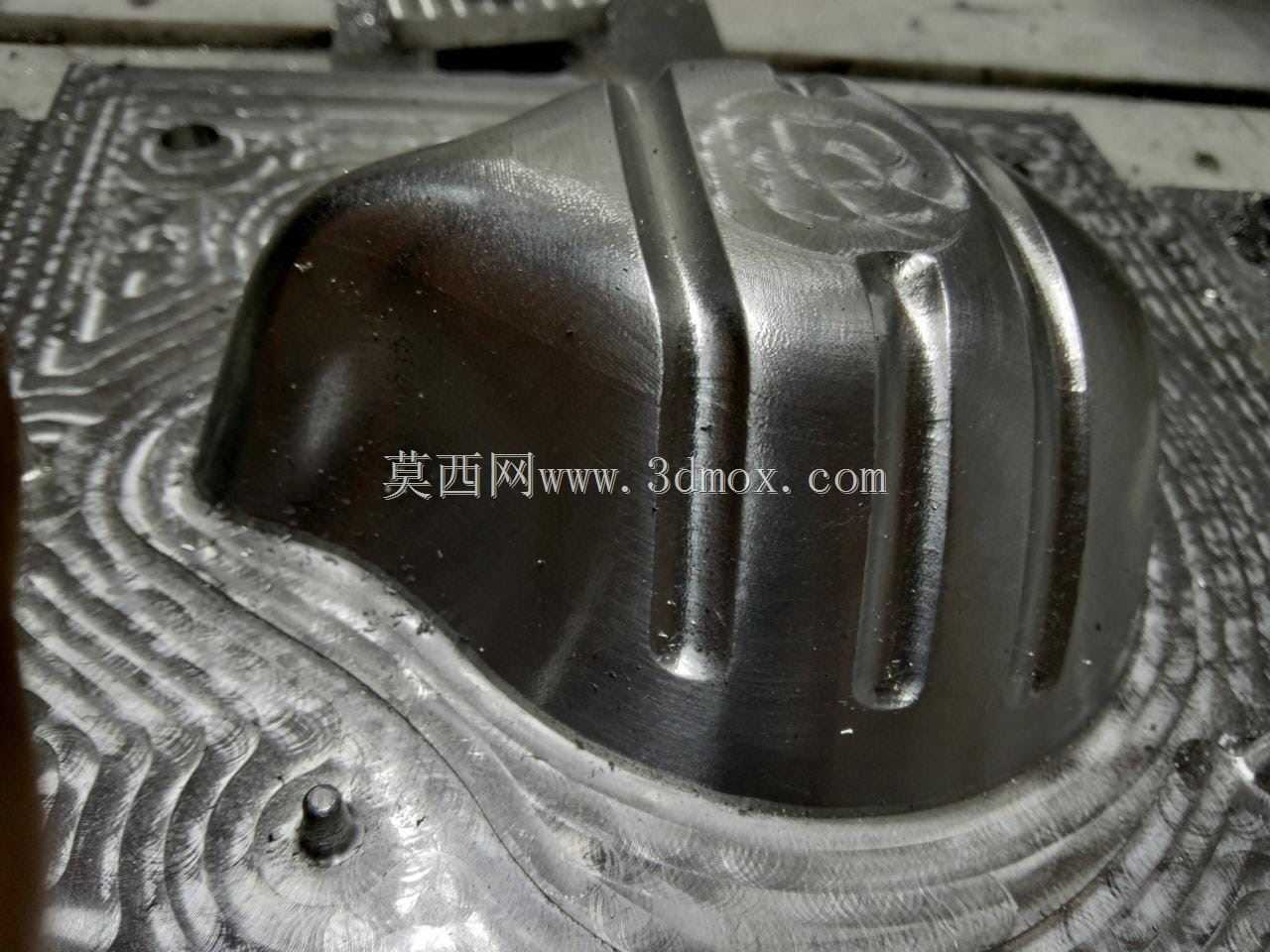

口罩生产用超声波压合模具结构设计

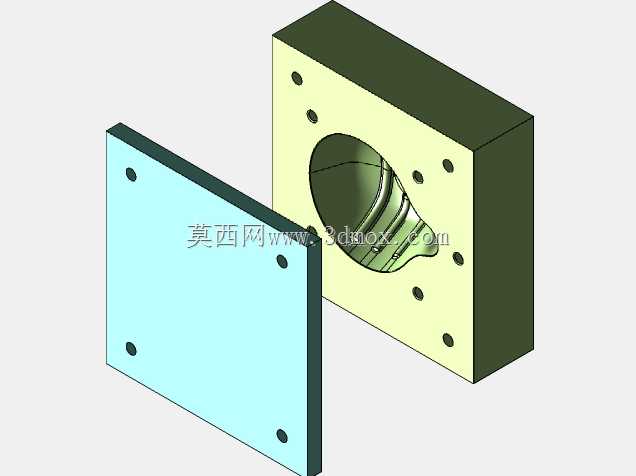

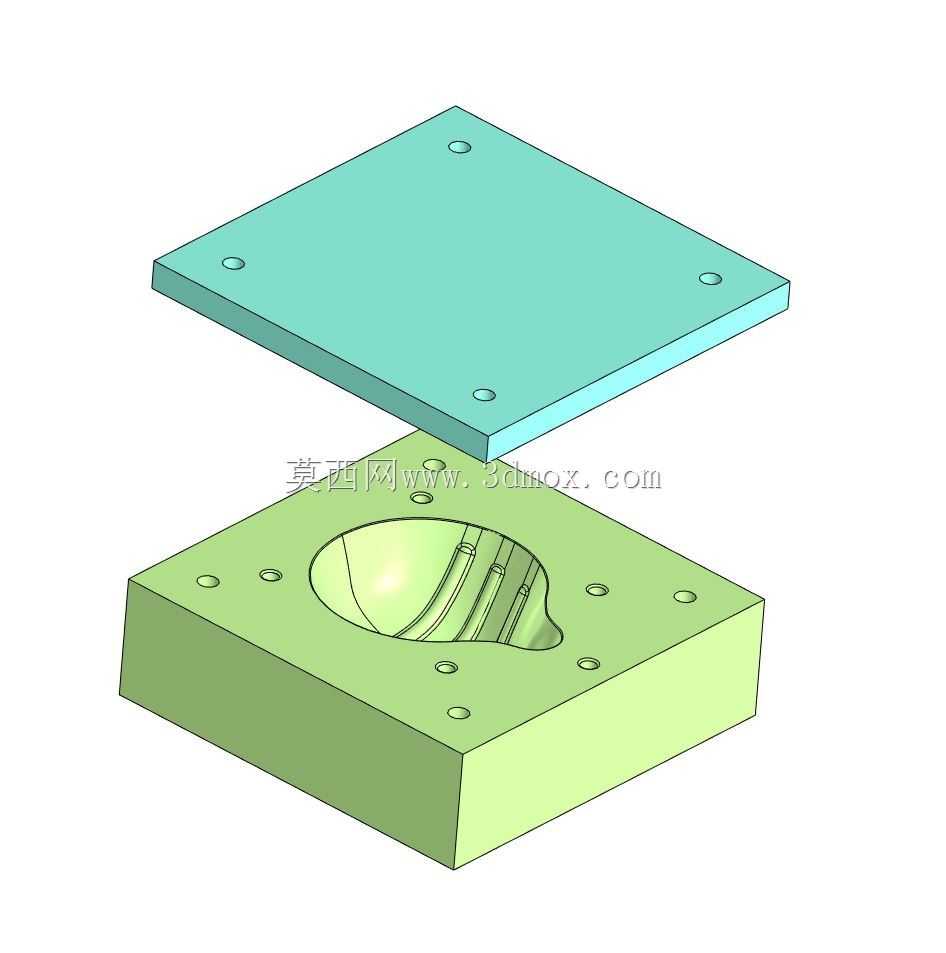

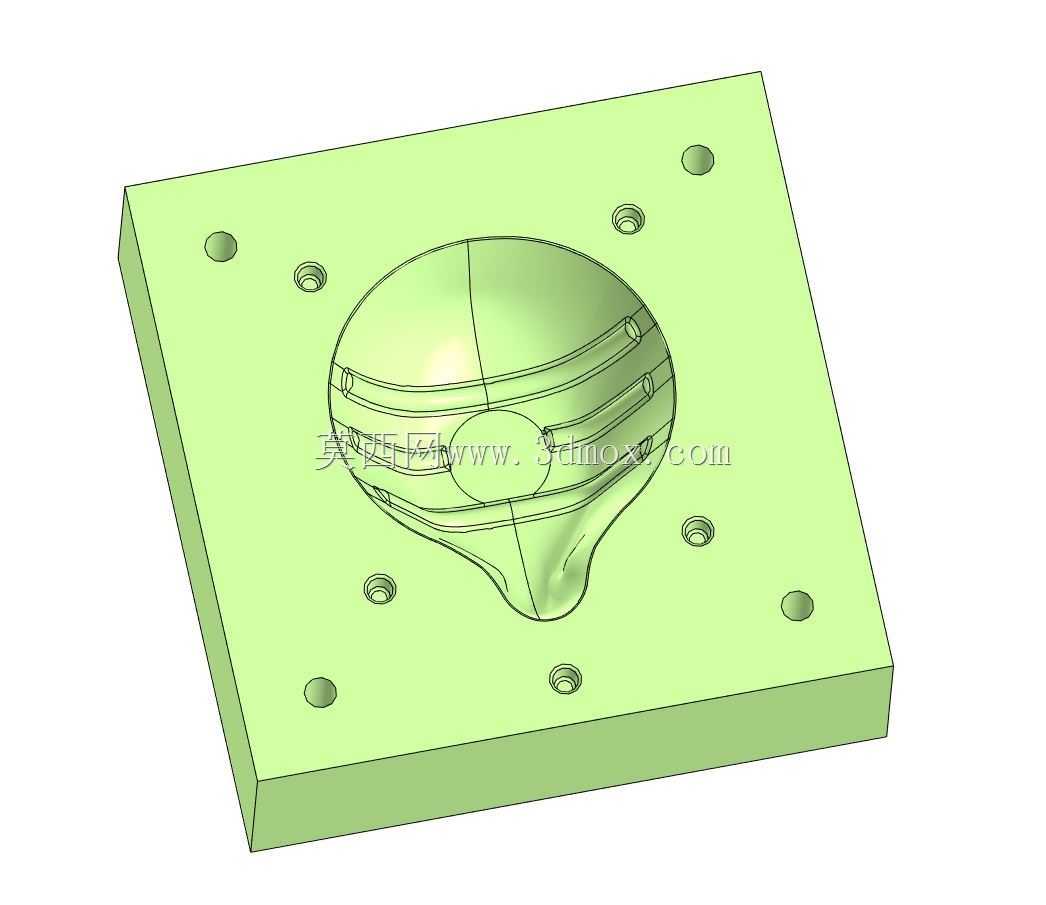

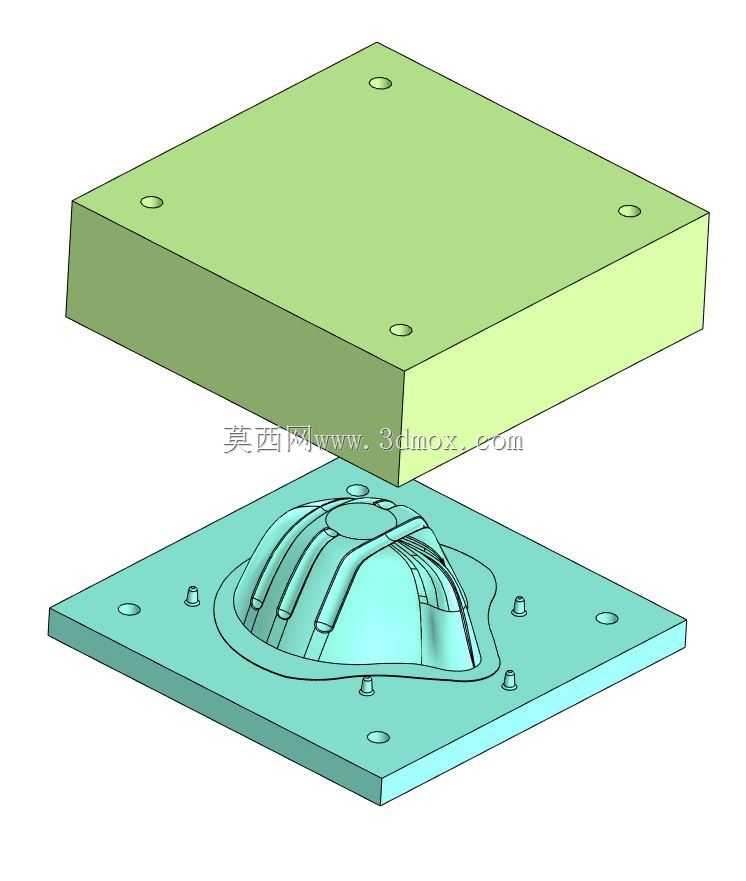

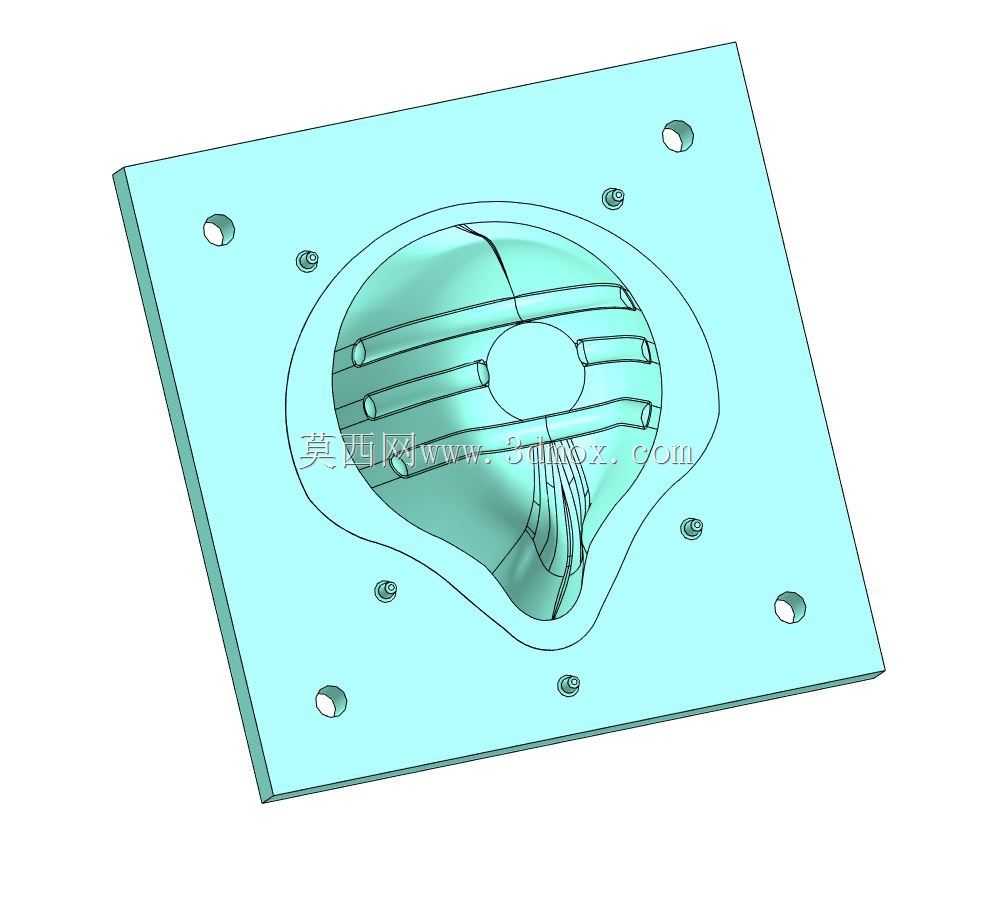

　　避免换能器过载烧毁；下模承压座采用45号钢调质处理，表面硬度达到HRC28-32，既保证长期承压不会出现型腔塌陷，又能在合模时提供足够的刚性支撑，减少超声能量的无效损耗。下模型腔的轮廓完全匹配口罩本体的曲面弧度，型腔边缘做了R0.3的圆角过渡，避免压合时在无纺布表面留下硬折痕，型腔内部的凸起筋条对应口罩的封边纹路，筋条高度控制在0.8mm，宽度1.2mm，这个尺寸是经过多轮试模验证的，既能保证熔接后封边的剥离强度达到15N以上，又不会因为筋条过深导致无纺布被压断。上模座的安装孔位按照标准15kHz、20kHz超声焊头的安装法兰尺寸设计，四个沉头孔的位置度公差控制在0.01mm以内，保证模座安装后与换能器的输出端面完全贴合，这套超声波压合模具主要适配平面口罩自动化生产线的熔接压合工位，在口罩生产流程中承担鼻梁条压合、口罩本体封边、耳带焊接前的预定位压合等核心工序，是口罩量产设备中直接决定成品封边强度、外观平整度的关键工装部件。从结构拆分来看，整套模具分为上下两个模体组件，上模为平板式超声传导模座，下模为带成型型腔的承压底座，上下模合模时的贴合精度直接决定超声能量的传导效率，若合模间隙偏差超过0.02mm，就会出现局部熔接过度击穿、或者局部熔接不足易开裂的问题。设计过程中首先确定了模体的材质选型，上模座采用7075航空铝合金加工，这种材质的超声传导损耗低，硬度适中不易刮伤口罩无纺布层，同时重量较轻，能适配常规20kHz超声波换能器的负载要求，

　　减少超声能量在连接面的反射损耗；下模座的四周设置了6个M6的安装螺丝孔，同时预留了两个定位销孔，方便在压力机工作台面上快速定位安装，安装时可以通过定位销快速找正上下模的同轴度，不需要反复调整合模位置，能大幅减少产线换模的调试时间。在安装边界尺寸上，上模座的外形尺寸为280mm×180mm×20mm，下模座的外形尺寸为300mm×200mm×60mm，整套模具合模后的总高度为100mm，适配市面上绝大多数台式超声波压力机、全自动口罩生产机的模位安装空间，不需要对设备工作台进行额外改造就能直接换装。设计时还考虑了生产过程中的排料需求，下模型腔的最低处设置了0.1mm深度的排气槽，避免压合时型腔内部留存空气，导致口罩表面出现鼓包、

　　压痕不均的问题；上下模的合模导向依靠设备本身的导柱完成，模体本身没有额外设置导向结构，这样的设计能减少模体的加工复杂度，降低制造成本，同时也方便日常生产中的模腔清洁，只需要松开安装螺丝就能快速取下模体擦拭残留的无纺布纤维。从实际使用场景来看，这套模具在连续24小时量产的工况下，能保证每分钟80-120片的压合节拍，熔接后的口罩封边在拉力测试中，无纺布断裂位置不会出现在熔接缝处，完全满足医用口罩的生产质量要求；针对不同厚度的口罩原材料，只需要调整压力机的输出气压和超声焊接时间，不需要更换模具就能适配25g-50g不同克重的无纺布、熔喷布材料的压合需求。在建模过程中，上下模的分型面完全按照超声焊的能量传导方向设计，上模的下表面做了0.

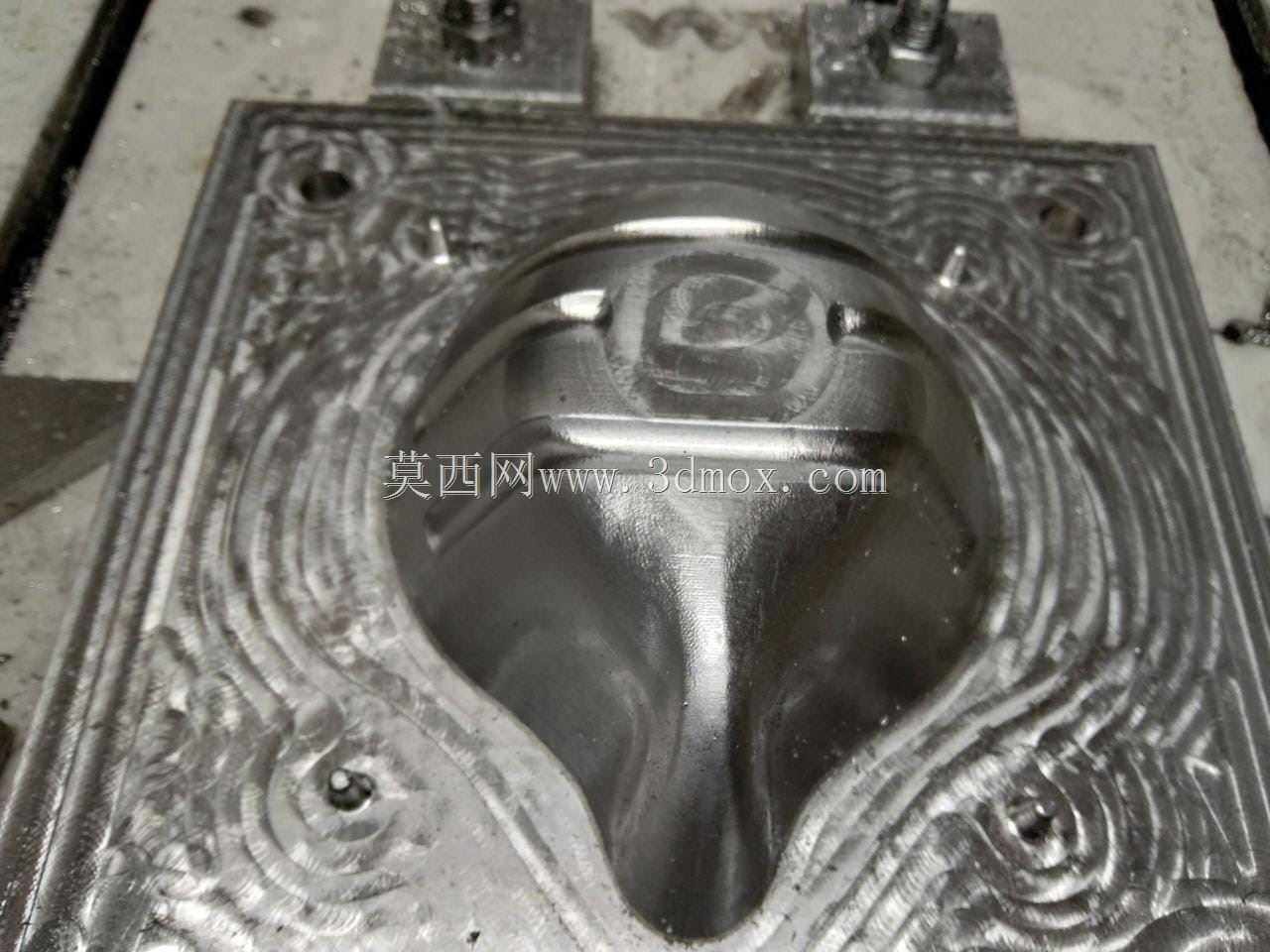

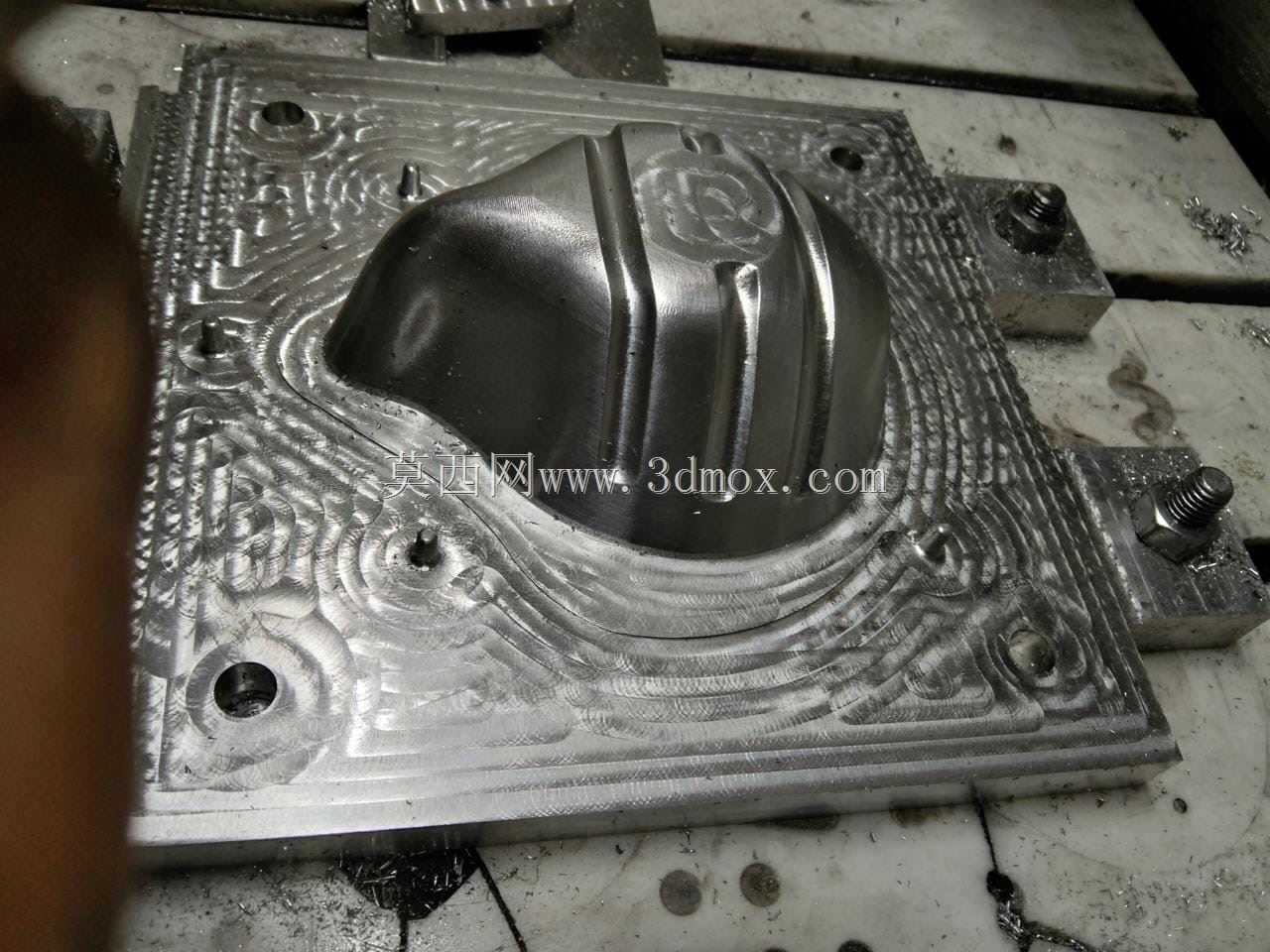

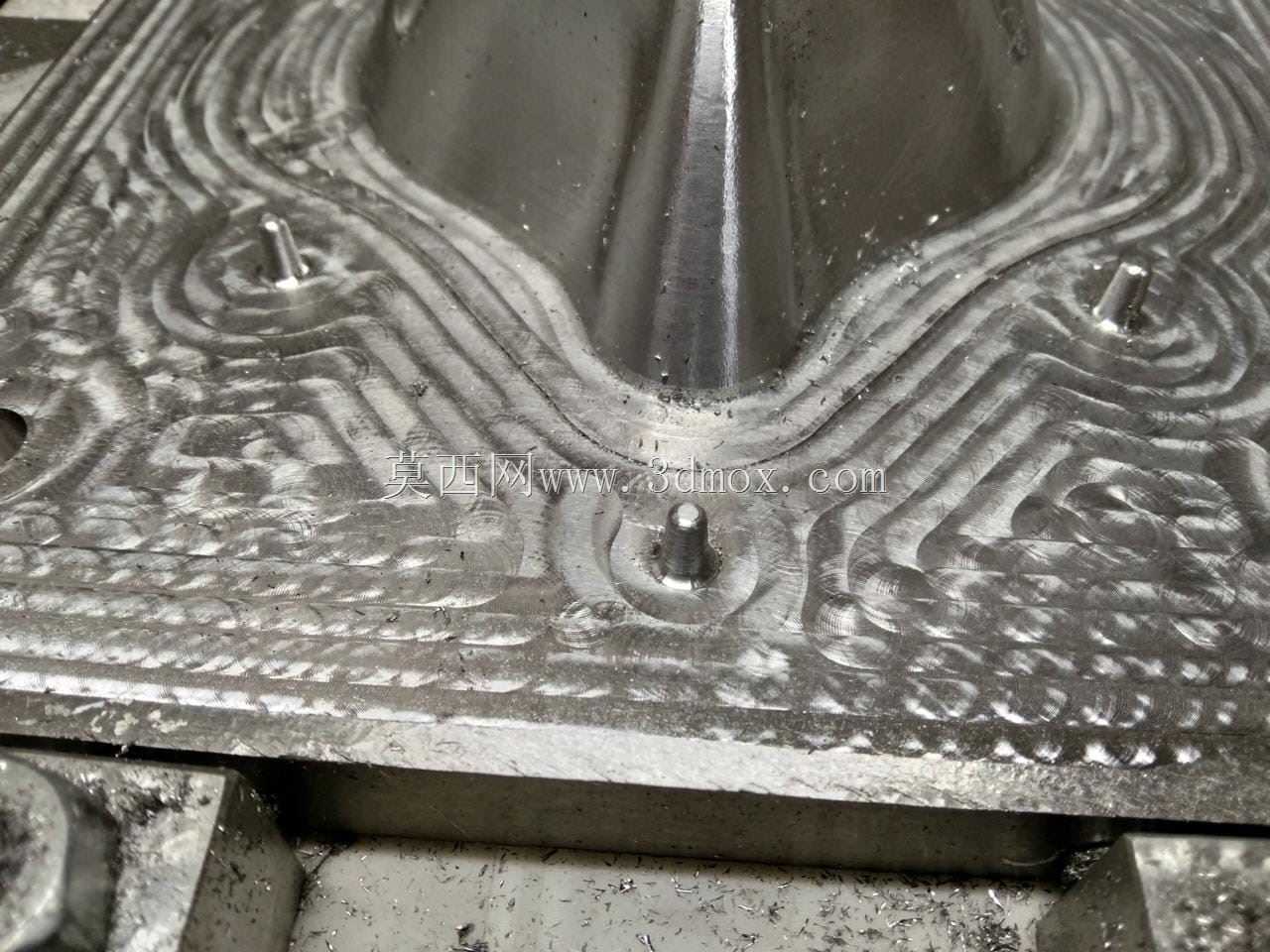

　　05mm的平面度公差要求，保证整个工作面的超声能量输出均匀，不会出现局部能量过高或者过低的情况；下模型腔的加工采用CNC精铣后表面抛光处理，型腔表面粗糙度达到Ra0.8，避免压合时粘黏无纺布的热熔纤维，减少生产过程中的停机清理频次。另外设计时还考虑了模具的使用寿命，上模座的工作表面做了硬质阳极氧化处理，表面硬度提升到HV400以上，长期使用不会出现表面磨损起槽的问题，正常维护情况下使用寿命能达到500万次以上的压合作业；下模座的成型筋条部分做了局部淬火处理，避免长期承压出现筋条塌边，保证压合纹路的一致性。整套模具的结构没有复杂的异形曲面，所有加工特征都采用常规机加工工艺就能完成，不需要特殊的五轴加工设备，适合模具加工厂快速批量生产，在口罩产能紧张的时期能快速交付投产，同时也能适配其他类似尺寸的无纺布制品的超声压合作业，只需要更换下模型腔镶件就能快速切换生产不同规格的产品，具备一定的通用适配性。
