台式机开关电源顶部金属盖板结构设计

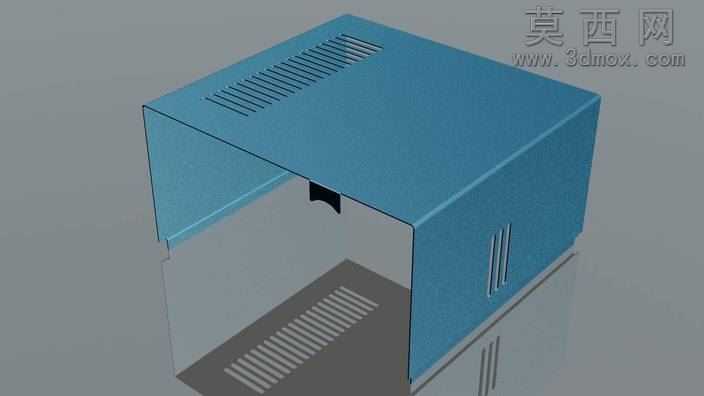

本作品为台式计算机开关电源的顶部盖板三维结构设计，采用主流三维建模软件完成全参数化建模，整体为钣金弯折成型的罩壳式结构，建模过程严格遵循钣金加工工艺规范，对弯折圆角、板材厚度、装配止口等细节均做了符合生产实际的参数设定，避免出现无法落地加工的结构问题。模型整体呈现规整的长方体罩型形态，顶面与两个相邻侧面为一体化弯折结构，在罩体的开口边缘设计了内收的装配定位止口，能够与开关电源的底座壳体实现精准扣合，保证装配后的结构贴合度，避免出现装配错位、缝隙不均的问题。散热结构设计是本作品的核心设计重点，在盖板的顶面区域设计了多组平行排布的长条状通风栅孔，栅孔采用等距阵列排布，开孔方向与电源内部散热风道走向完全匹配，能够在不削弱盖板结构强度的前提下，最大化提升通风散热效率，保障电源内部功率元件工作时产生的热量可以顺利排出；在盖板的侧立面也对应设计了竖向排布的辅助通风栅孔，与顶面栅孔形成贯通的散热风道，进一步优化空气流通效果。材质渲染方面，模型表面赋予了细腻的哑光蓝灰色金属烤漆材质，还原了量产电源盖板常用的表面处理效果，材质参数调整兼顾了金属基底的轻微反光特性与烤漆层的哑光质感，渲染输出的效果能够直观呈现产品量产之后的真实外观状态。建模过程中对所有开孔的边缘、弯折的转角处都做了微小的圆角处理，既符合钣金冲压加工的工艺要求，避免锐边带来的安全隐患，也让整体结构的视觉效果更加精致协调。整体设计在满足结构装配、散热功能的前提下，尽可能简化了加工工序，所有结构均可通过常规的钣金下料、冲压开孔、弯折成型工序完成加工，无需特殊工艺支持，具备较高的生产落地可行性，能够为台式开关电源的外壳结构设计提供直观的三维参考，也可用于同类钣金罩壳类零件的建模练习参考。
