齿轮联动往复摆臂演示机构

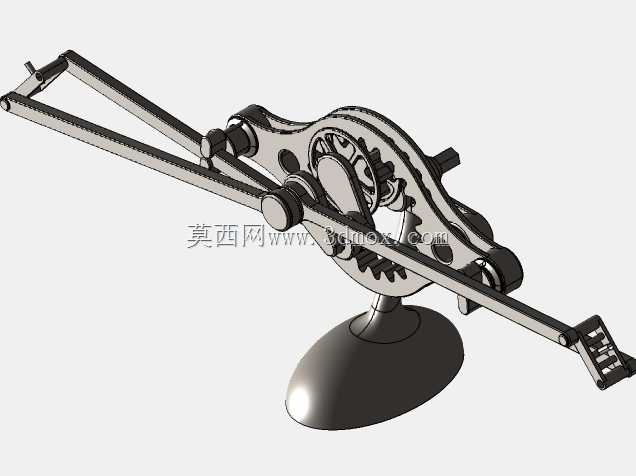

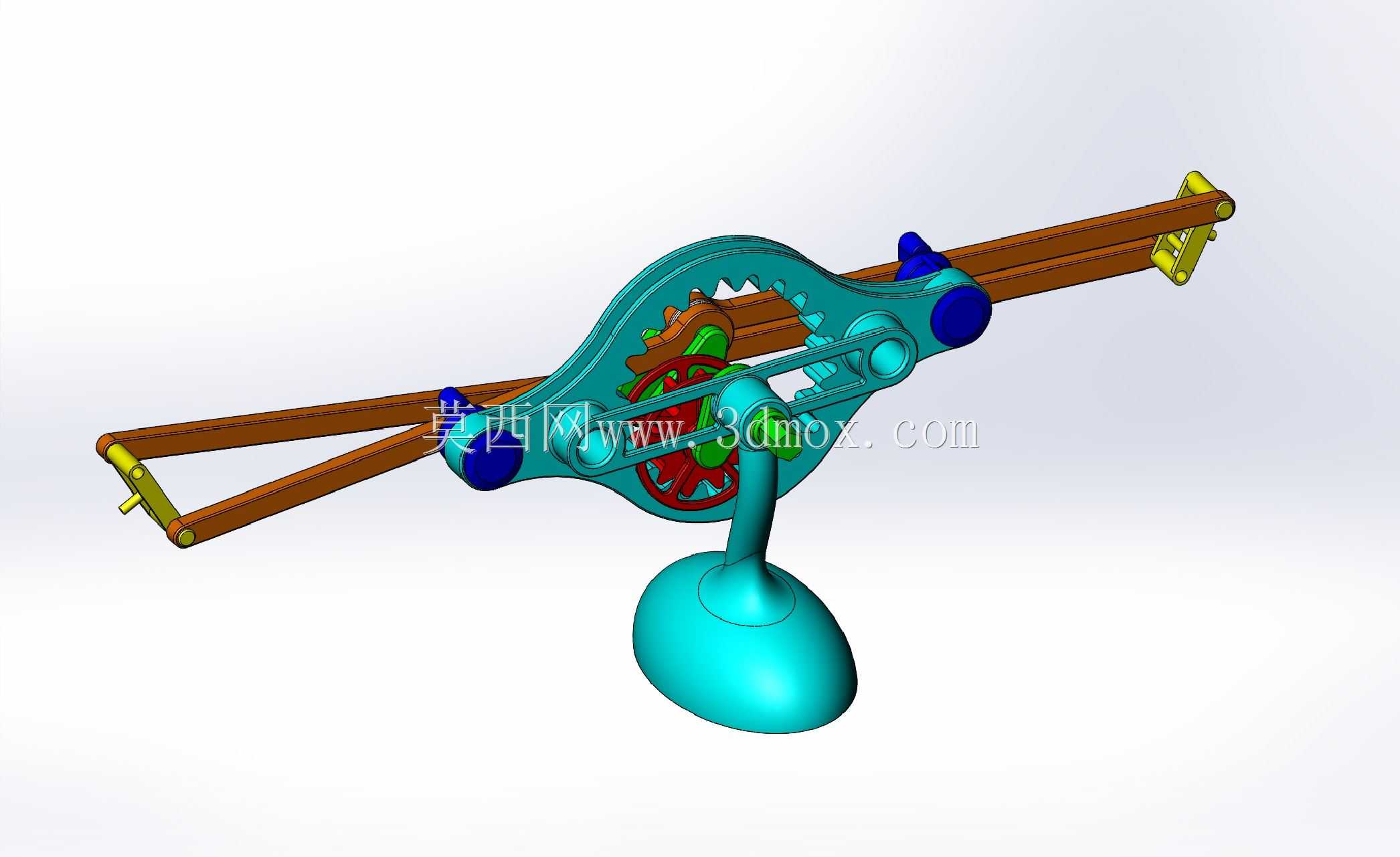

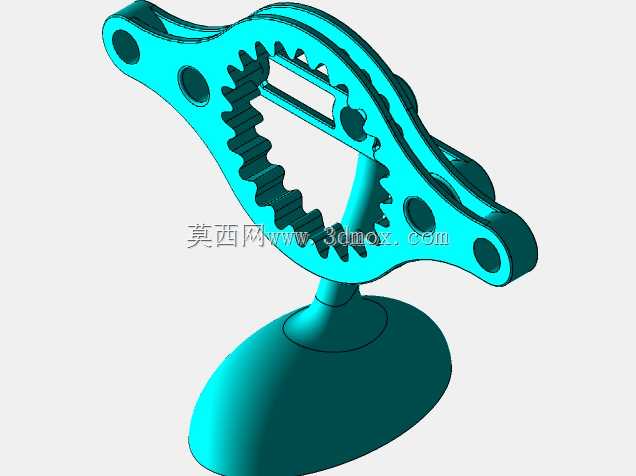

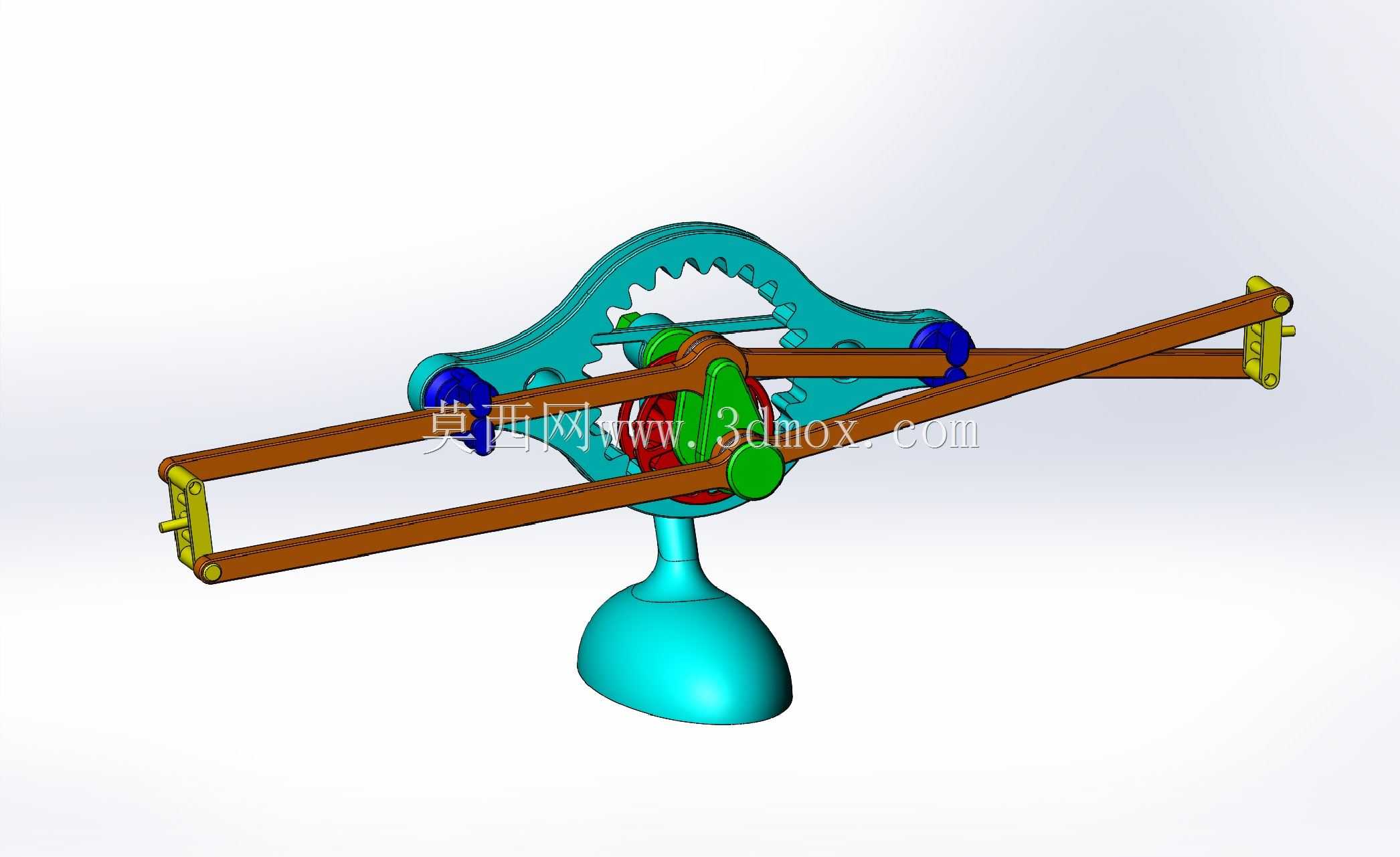

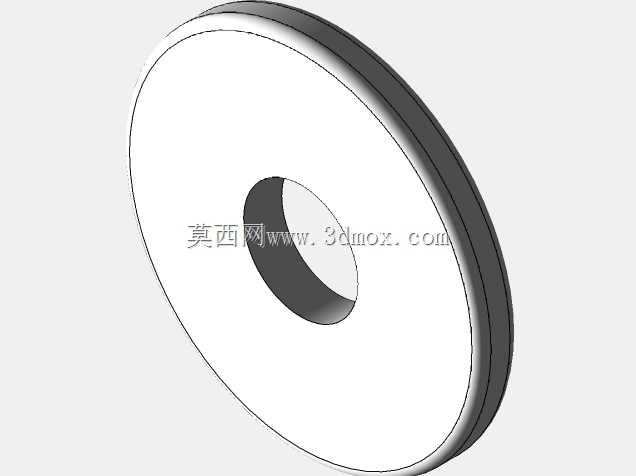

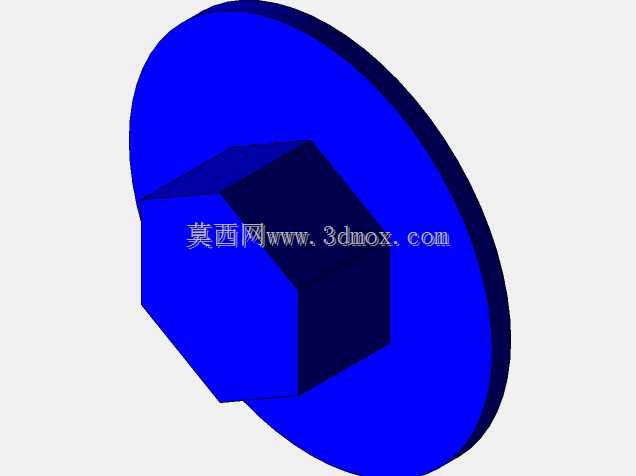

　　这套齿轮联动摆臂机构的核心设计逻辑，是通过非完整齿廓的扇形齿轮与同轴布置的多组凸轮副配合，将单方向的旋转输入转化为两根平行摆臂的同步往复摆动，整套机构的底座采用一体式圆弧过渡支撑结构，安装面为平整圆形平面，可直接通过螺栓固定在实验台架或演示设备的安装基板上，不需要额外设计转接安装座，安装边界的最大外轮廓在摆臂完全展开时，横向跨度不超过摆臂总长度的1.1倍，纵向高度从底座底面到齿轮顶端的尺寸控制在常规教学演示设备的可视高度范围内，不会出现摆臂运动时超出台架边界的干涉问题。从实际应用场景来看，这类机构常被用在轻工自动化设备的物料推送工位、教学实验台的运动原理演示模块，以及小型文创动态装置的动力输出端，相比传统的曲柄滑块往复机构，

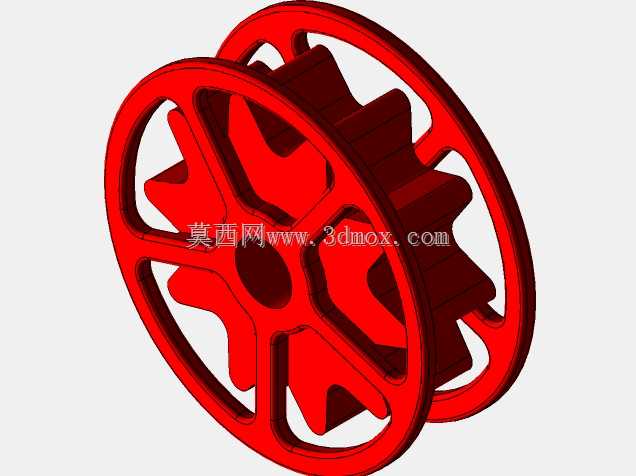

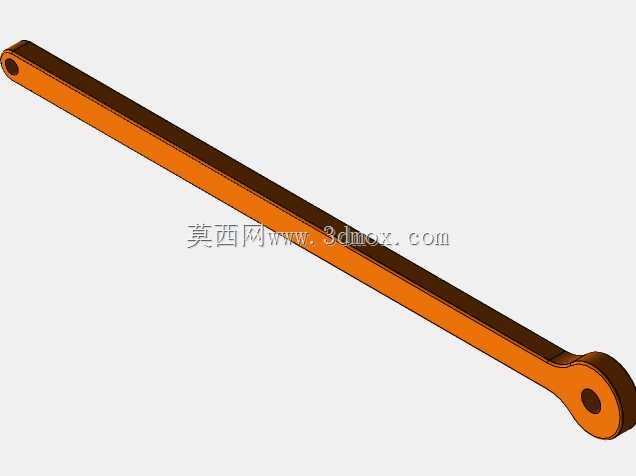

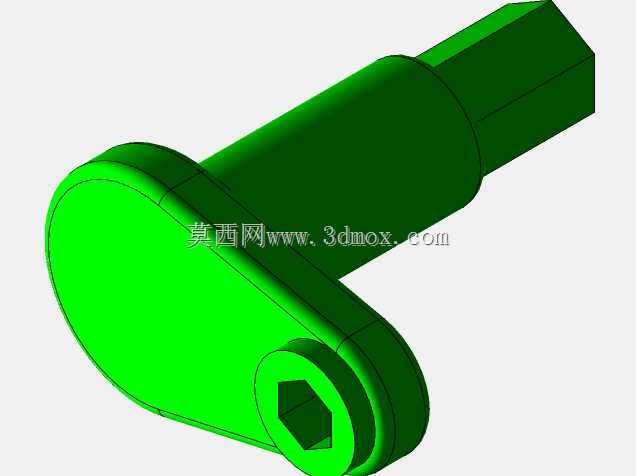

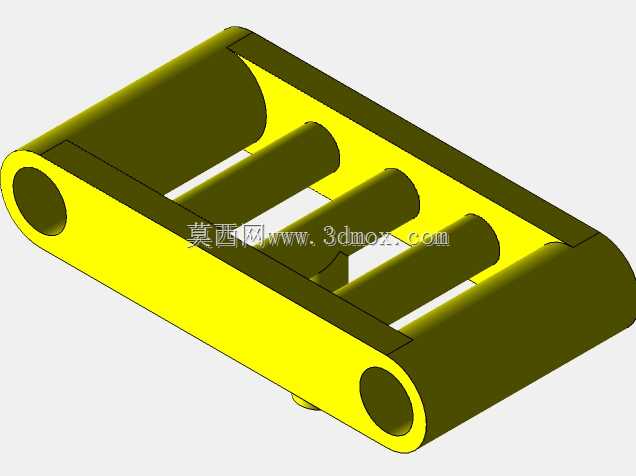

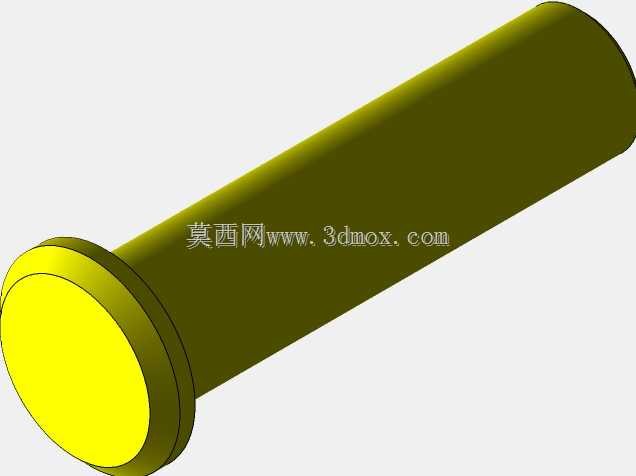

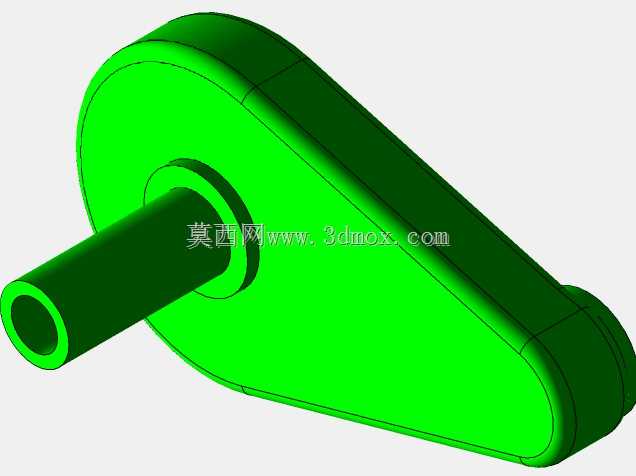

　　这套齿轮驱动的摆臂结构在往复行程的两端没有急回特性带来的刚性冲击，运动过程中摆臂的线速度变化更平缓，适合输送易碎类轻薄物料的工位使用，比如纸质标签的移送、小型电子元器件的工位转序，都可以直接在摆臂末端加装真空吸嘴或者柔性夹爪，不需要额外增加缓冲结构就能满足平稳输送的要求。设计过程中，扇形齿轮的齿廓修形是核心环节，齿顶与齿端的过渡圆角经过反复调整，保证齿轮啮合切入和切出时不会出现卡滞或跳齿问题，两根摆臂与中心转轴的连接位置采用了对称布置的滑动轴承衬套，衬套与摆臂安装孔采用过盈配合，与转轴采用间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证摆臂转动时无旷量，又不会因为配合过紧出现卡涩。摆臂本身采用双杆平行结构，

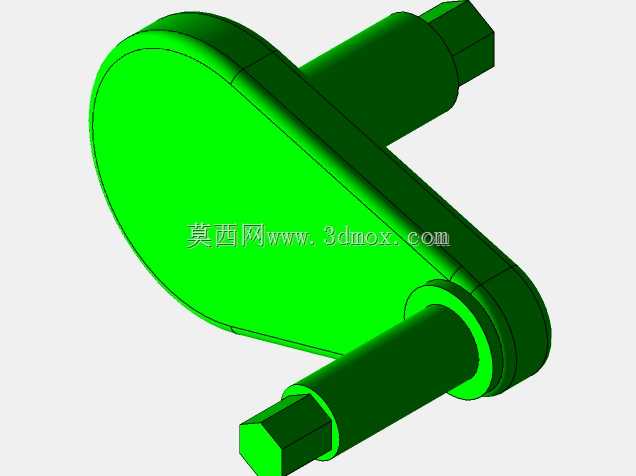

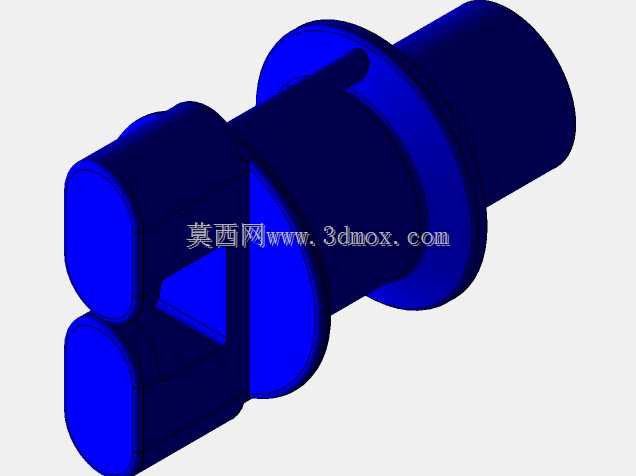

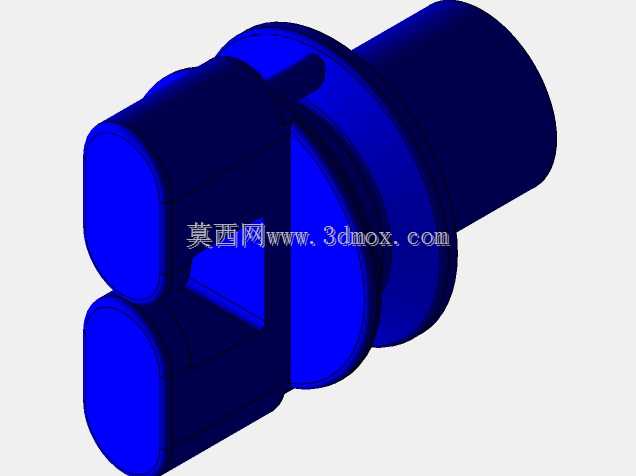

　　相比单杆摆臂的抗扭刚度提升40%以上，摆臂末端的连接孔预留了标准的紧固件安装位置，可以根据不同的使用场景快速更换末端执行件，不需要对摆臂主体进行二次加工。中心位置的多色凸轮组分别对应两根摆臂的运动轨迹控制，齿轮转动时，凸轮随转轴同步旋转，通过凸轮曲面的轮廓变化约束摆臂的摆动角度，让两根摆臂在整个运动周期内始终保持平行状态，不会出现摆臂末端位置偏移的问题。底座的支撑柱采用变截面圆弧设计，从底部安装面向上逐渐收窄到转轴安装位置，既保证了支撑结构的整体刚性，又减少了不必要的材料占用，让整套机构的重量控制在合理范围内，方便搬运和快速拆装。在实际装配调试时，只需要先将扇形齿轮固定在输入转轴上，再依次套入凸轮组和两根摆臂，

　　调整好齿轮的初始啮合位置，确保摆臂处于中位时齿轮的啮合齿处于齿廓中段，就能保证整套机构运行顺畅，不需要复杂的调试工序。这套机构的运动行程可以通过更换不同齿扇角度的扇形齿轮来调整，当需要更大的摆角时，只需要更换齿扇角度更大的齿轮，不需要改动其余的支撑和连接结构，具备不错的模块化适配能力，在小行程往复移送的工况下，相比气缸驱动的往复结构，不需要配套气源管路，运行噪音更低，维护点更少，适合在洁净度要求较高的电子组装车间内使用。
