齿轮连杆组合式活塞传动机构

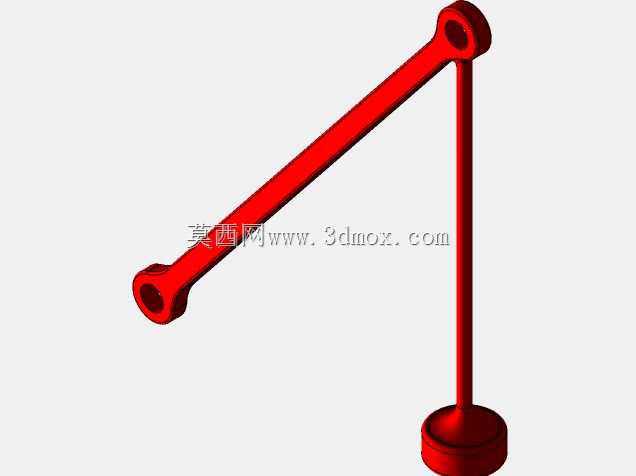

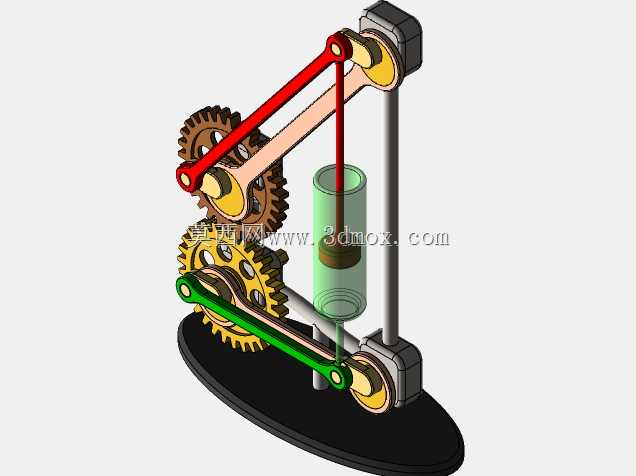

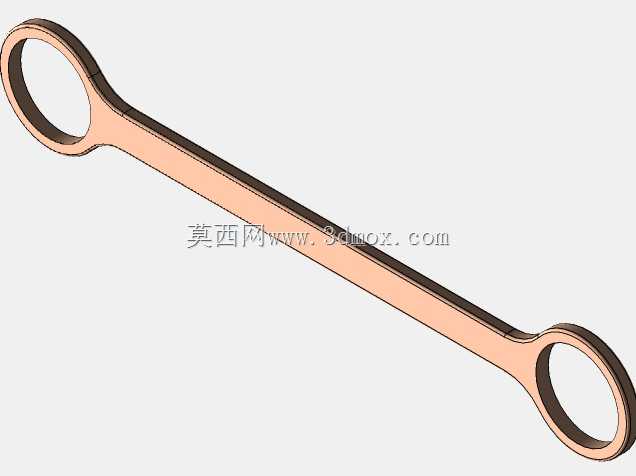

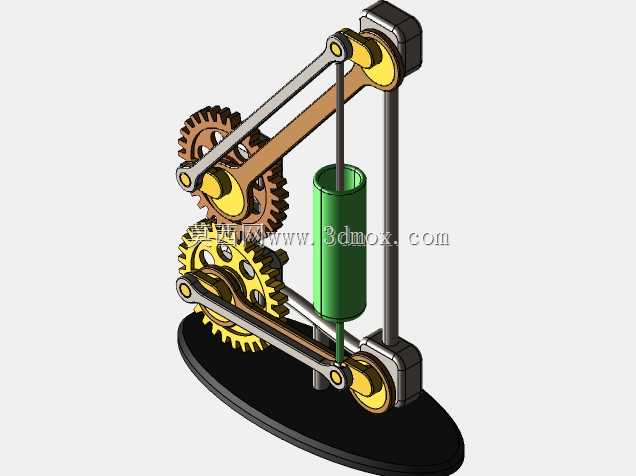

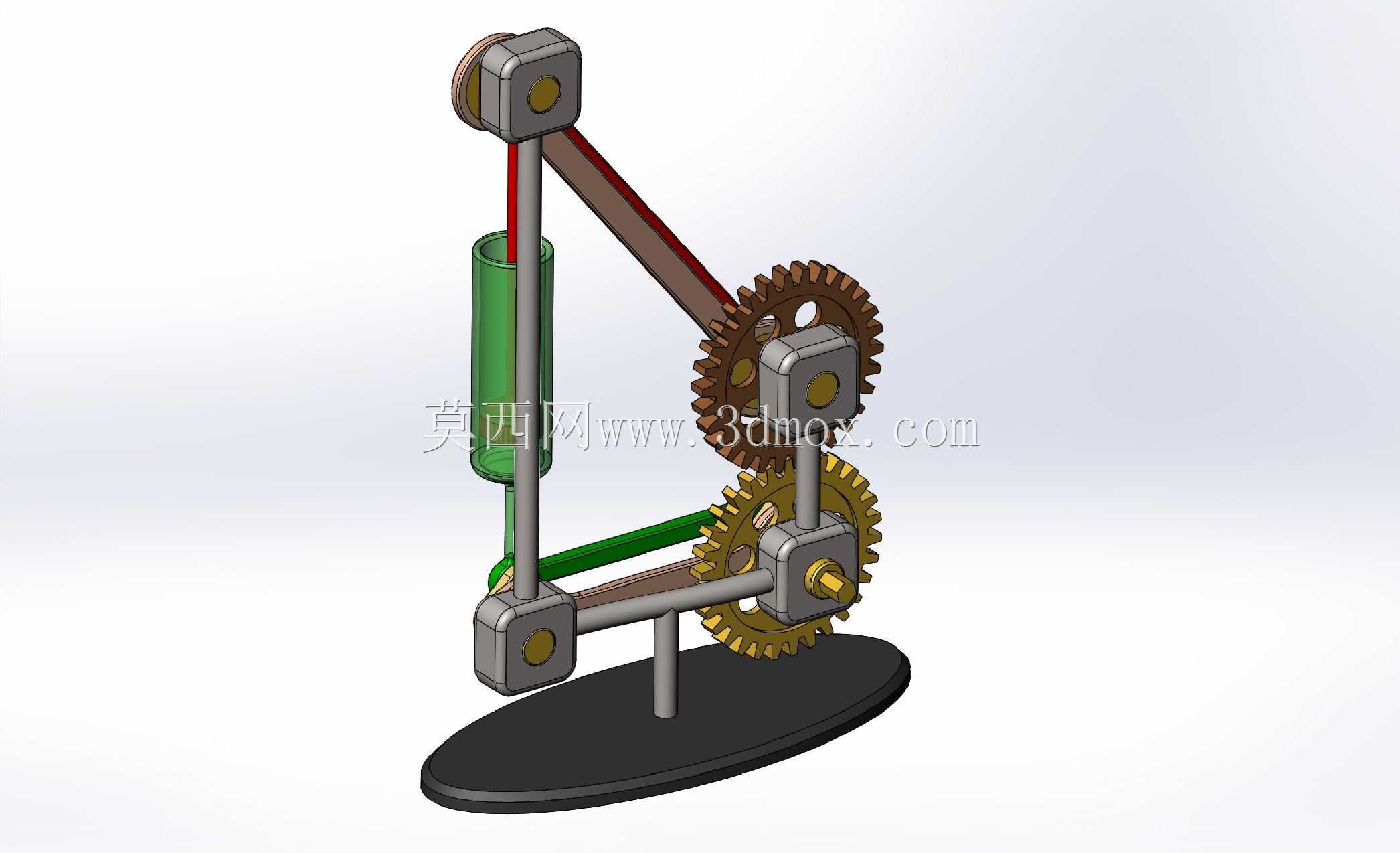

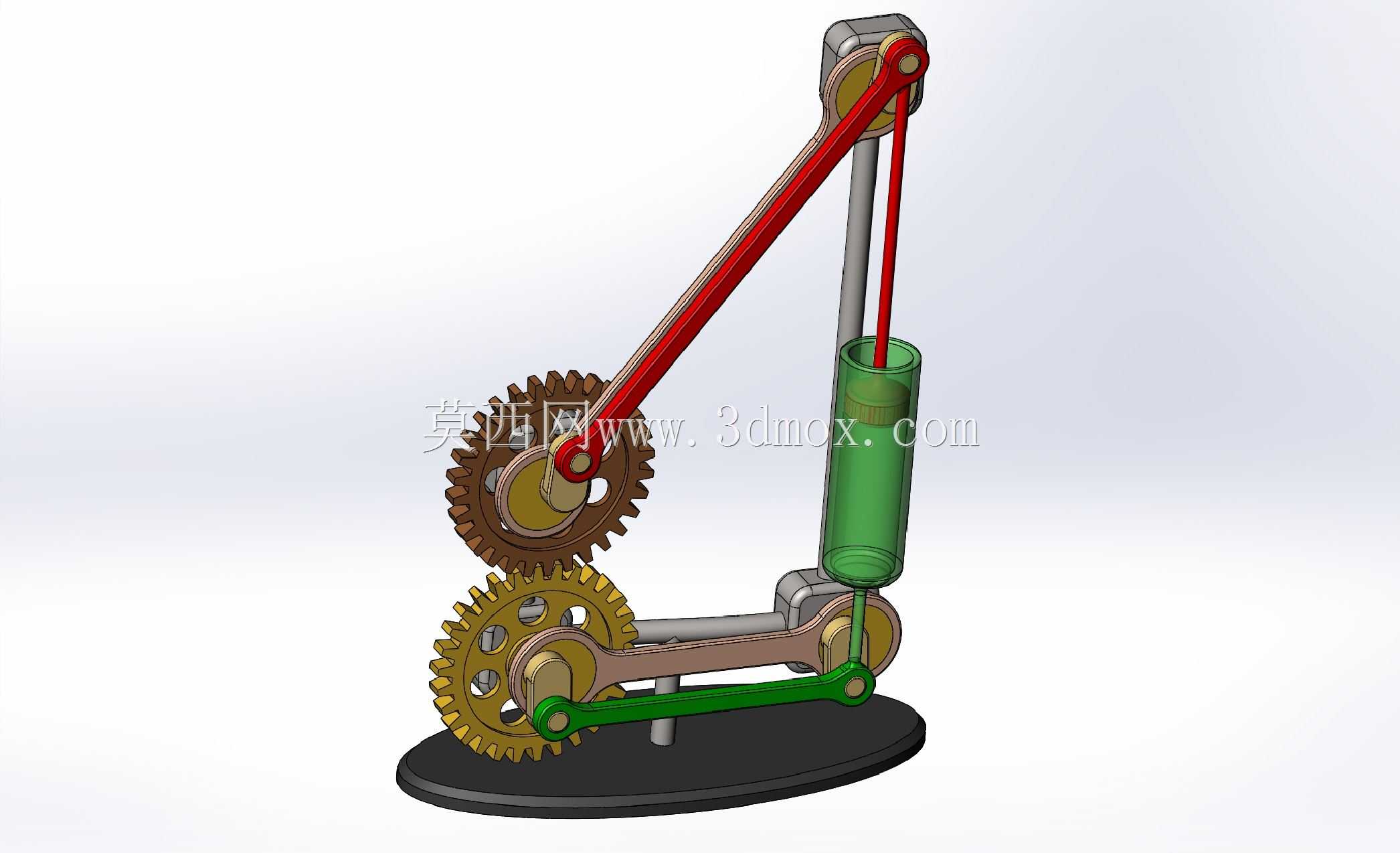

　　这套组合传动结构在小型动力演示装置、教学实验台以及紧凑型往复动力转换单元中有着很广泛的适配场景，很多职业院校的机械原理实训台会采用同构型的结构来演示旋转运动与直线往复运动的转换逻辑，部分小型低压流体泵、微型动力输出单元的原理验证阶段，也会参考这类多构件组合的传动路径做方案迭代。从实际功能来看，这套结构通过两组不同齿数的圆柱齿轮完成一级减速传动，下方啮合的大齿轮同轴连接曲柄连杆组件，将齿轮的连续旋转运动转化为水平摆臂的往复摆动，再通过竖直方向的长连杆与上方定轴转动的摇杆配合，带动活塞组件在缸筒内完成规律的直线往复行程，整套传动链没有冗余的导向构件，完全依靠连杆铰接点的约束实现运动轨迹的精准控制，能在较小的安装空间内实现稳定的动力传递，

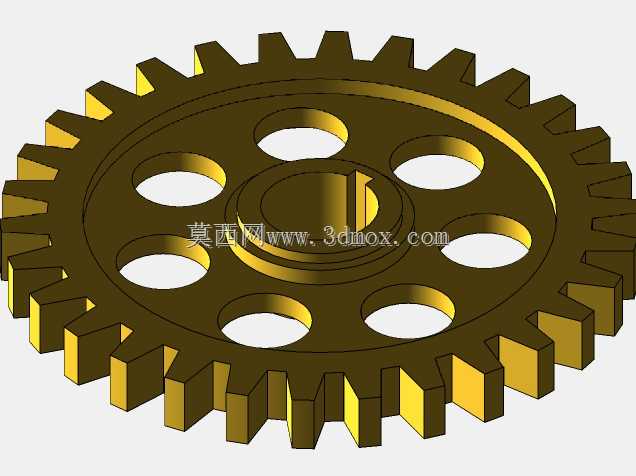

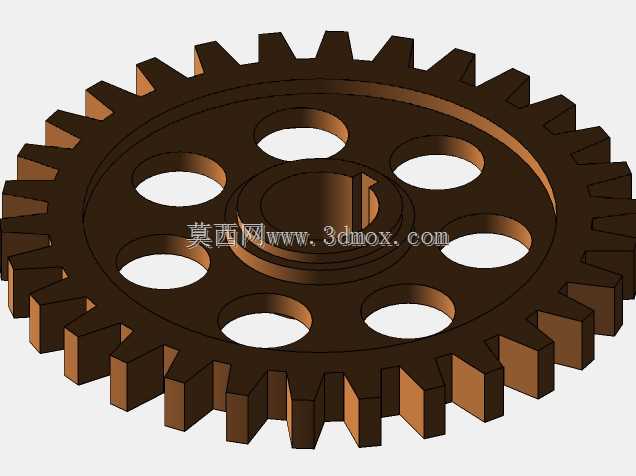

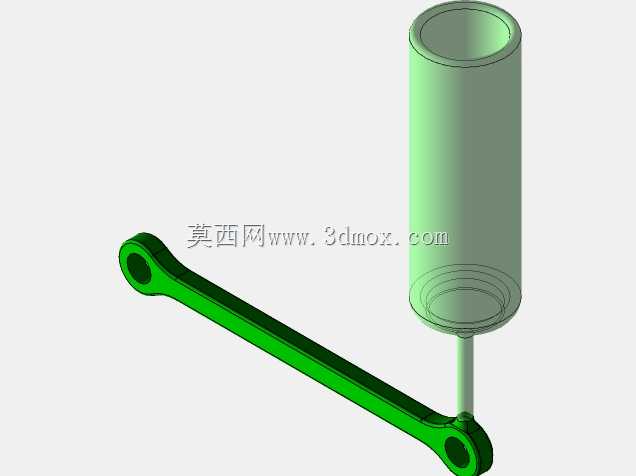

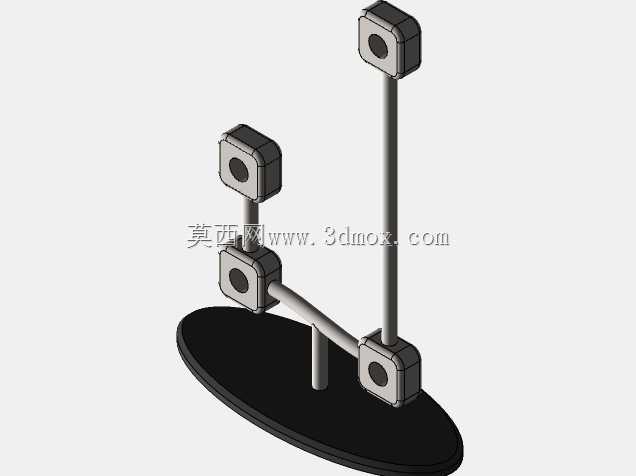

　　不会出现普通单曲柄滑块机构常见的死点卡滞问题。设计这套结构的时候，首先要确定的是齿轮副的传动比，下方主动齿轮与上方从动齿轮的齿数差直接决定了活塞往复行程的频次与摇杆摆角的范围，建模过程中需要先锁定所有铰接点的旋转自由度边界，每个连杆的长度公差要控制在合理区间，避免运动过程中出现构件干涉或者行程超限的问题；活塞与缸筒的配合间隙要按照滑动副的要求预留，既要保证往复运动的顺畅度，也要避免间隙过大导致的传动精度损失，底座的安装孔位要均匀分布在底板四周，保证整套机构运行时的重心落在底座支撑范围内，减少高速运转时的振动幅度。从安装边界来看，整套机构的最大外轮廓由竖直方向的最高铰接点与水平方向的齿轮最外侧齿顶圆决定，

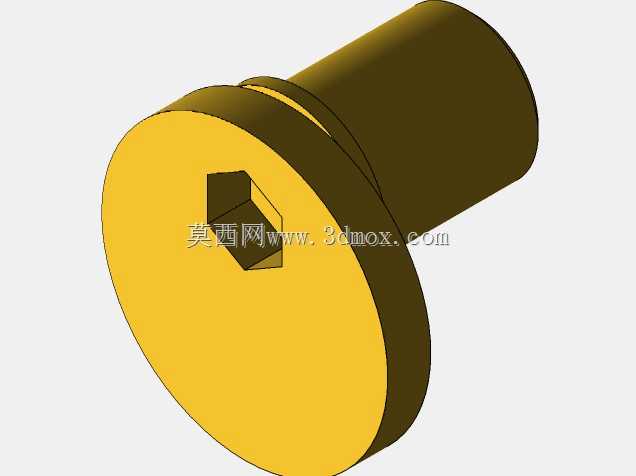

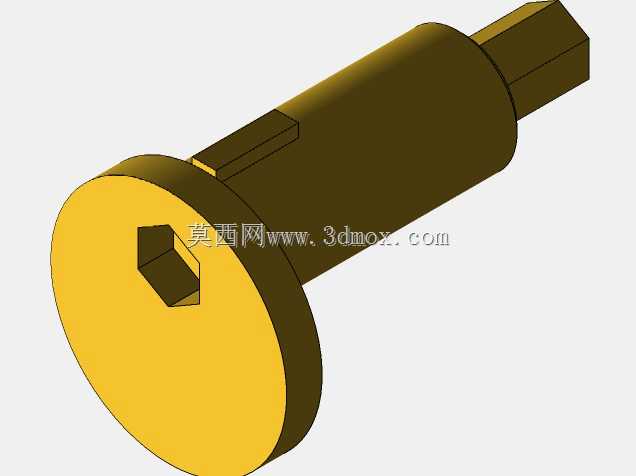

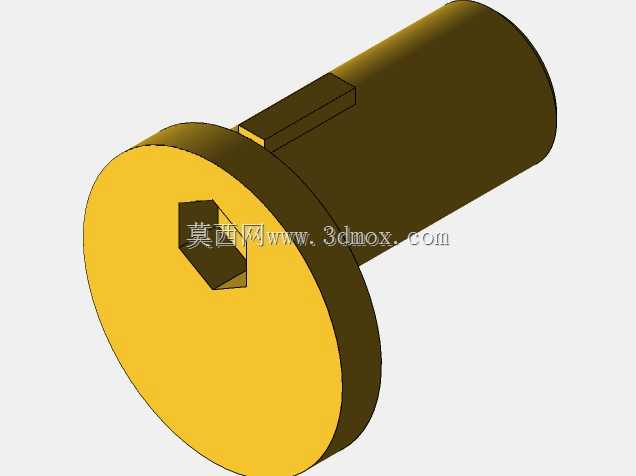

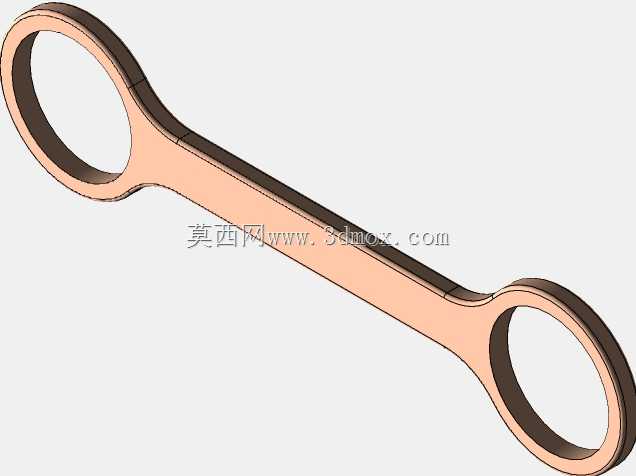

　　安装时需要保证底座与安装面完全贴合，固定螺栓的预紧力要均匀，避免底座变形导致各传动轴的平行度出现偏差；齿轮副的中心距要严格按照模数与齿数计算的数值装配，齿侧间隙要符合渐开线圆柱齿轮的传动要求，既不能间隙过大导致传动冲击，也不能间隙过小出现卡齿磨损。所有连杆的铰接处都采用销轴连接，销轴的同轴度要保证在允许公差范围内，避免连杆运动时出现别劲的情况，活塞组件的运动轴线要与缸筒轴线完全重合，长期运行时可以在铰接点与活塞配合面添加润滑脂，减少构件的磨损量。这类组合传动结构相比单一的曲柄滑块机构，能通过齿轮传动实现更灵活的行程与频次匹配，不需要额外增加减速单元就能实现合适的输出参数，在做原理验证或者教学演示时，能很直观地展示齿轮传动、连杆传动、

　　曲柄滑块机构的组合运动逻辑，观察者可以清晰看到每个构件的运动状态与动力传递路径，对于理解复杂机械传动系统的组成逻辑有很大帮助。在实际选型适配的时候，如果要将这类结构应用到实际的动力设备中，还需要根据负载大小调整各构件的材质与截面尺寸，连杆部分可以根据受力情况选择合金钢或者工程塑料材质，齿轮可以根据传动转速选择金属切削齿轮或者注塑齿轮，活塞与缸筒的配合形式也可以根据输送介质的不同调整密封结构，整套结构的拓展性很强，只需要调整齿轮齿数、连杆长度或者铰接点位置，就能适配不同的行程、频次与输出力要求，不需要对整体结构做颠覆性的改动。建模过程中所有运动副的约束都要按照实际装配关系添加，做运动仿真的时候可以模拟不同输入转速下的构件运动轨迹，检查是否存在干涉点，提前验证传动逻辑的合理性，避免实际加工装配后出现无法运行的问题。
