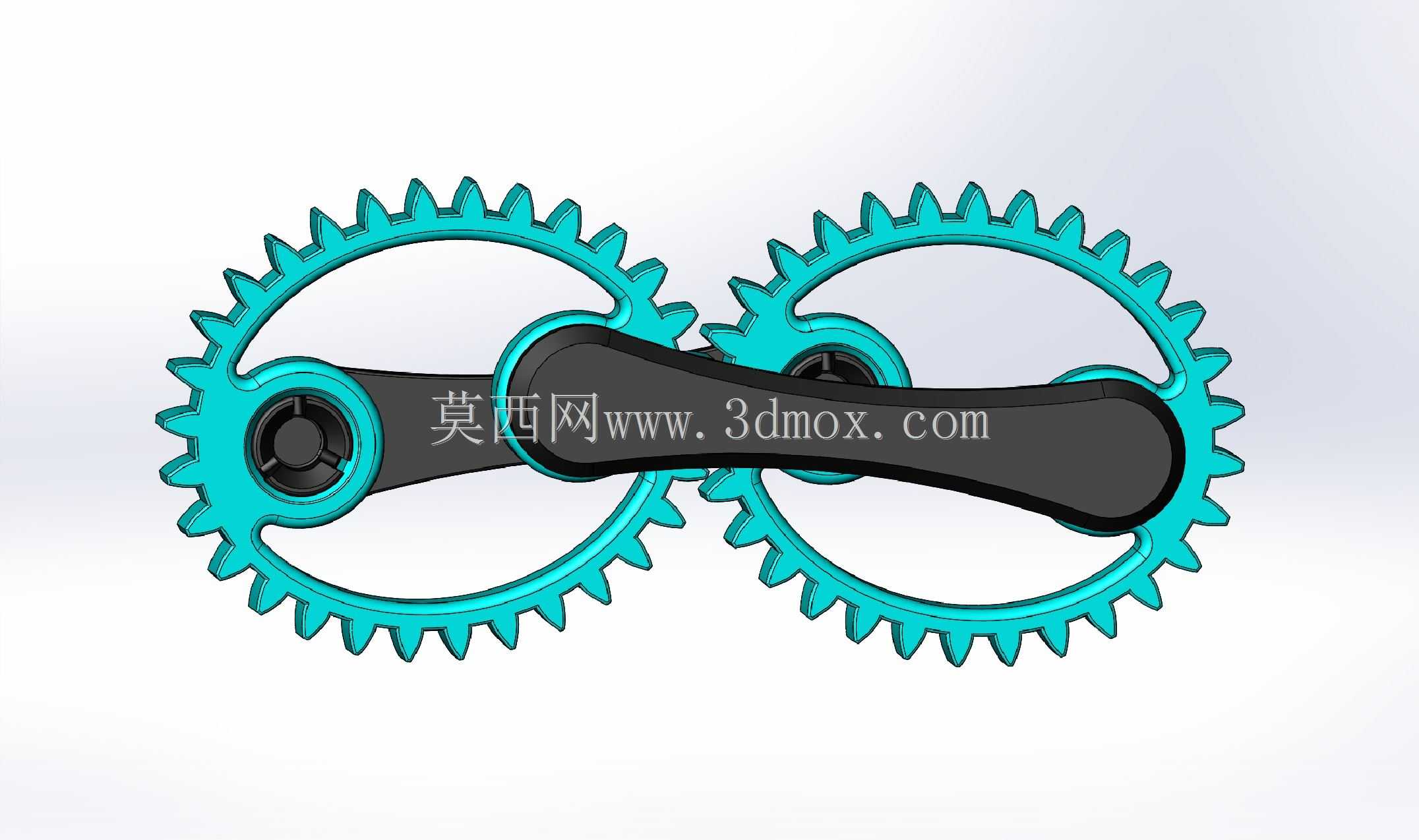

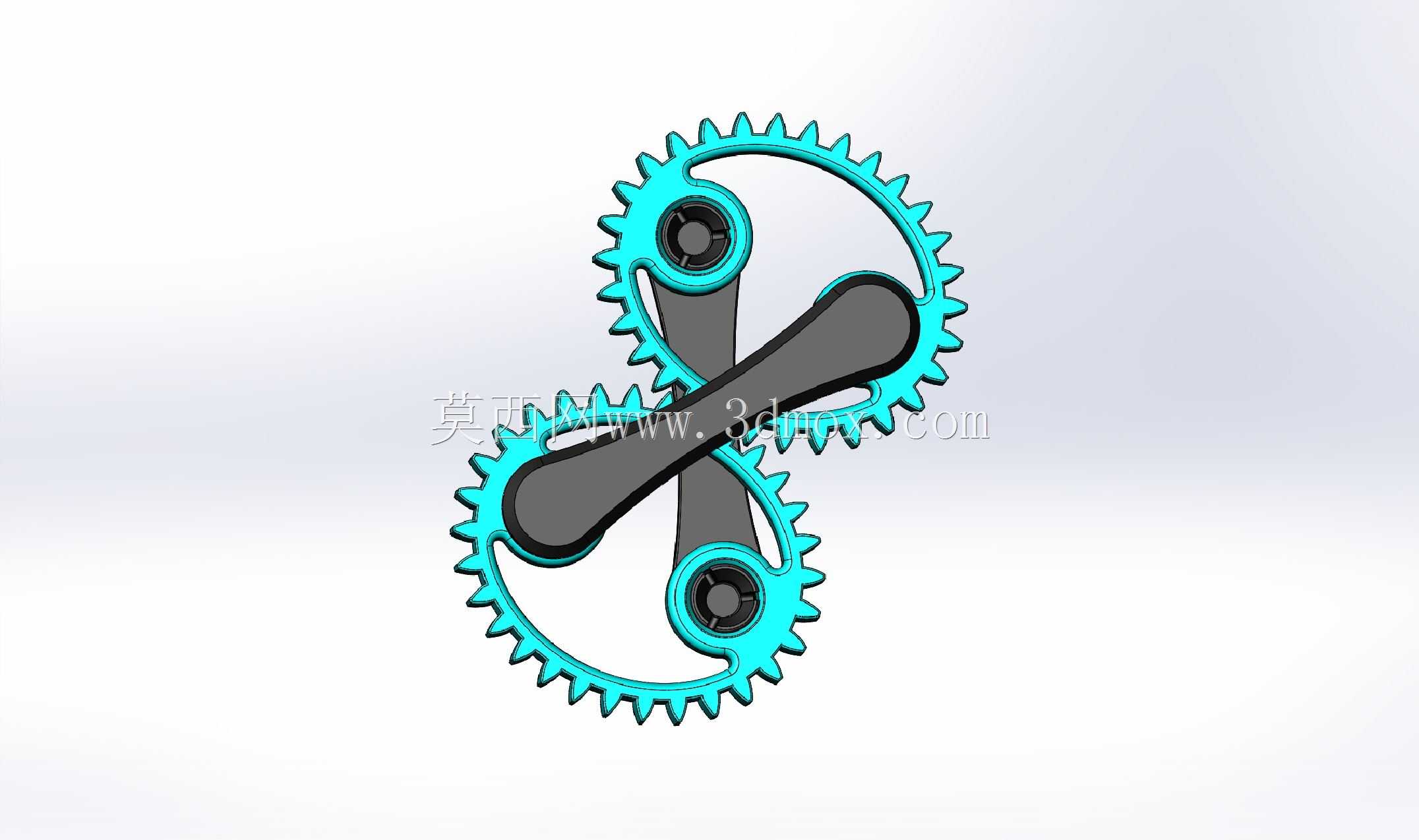

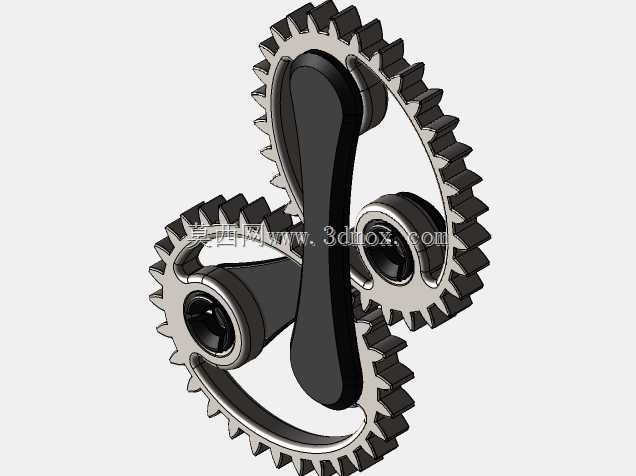

这套非圆齿轮联动结构,核心采用两个参数完全一致的椭圆齿轮做啮合传动,搭配交叉式连杆做同步限位,区别于常规圆形齿轮定传动比的输出特性,可在连续回转过程中实现周期性的变速输出,适配需要非匀速传动的特殊工况。从实际应用场景来看,这类椭圆齿轮传动结构常被用在轻工包装设备的送料工位、纺织机械的导纱机构、小型非标自动化设备的间歇送进单元,部分需要模拟特定运动节律的教学演示台、创意机械装置也会采用这类结构,相比凸轮变速机构,它的传动连续性更好,运行过程中的冲击载荷更小,高速运转时的噪音控制表现更优。

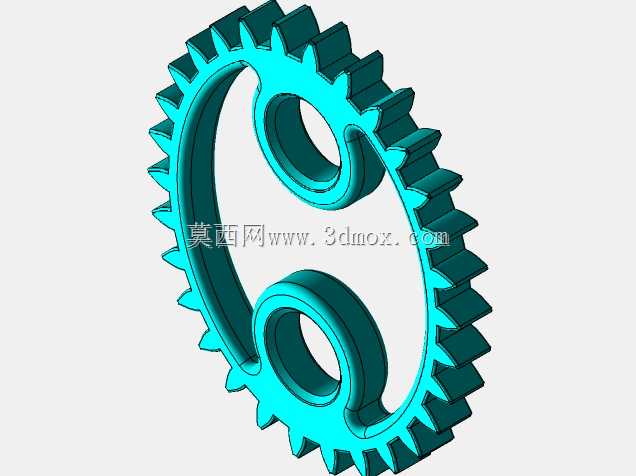

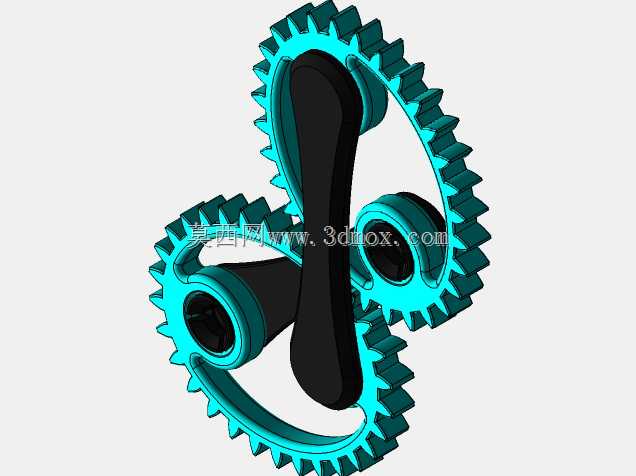

设计过程中首先要明确椭圆齿轮的节曲线方程,严格按照渐开线齿廓的生成逻辑做齿形排布,要保证两个椭圆齿轮的长轴、短轴尺寸完全匹配,中心距按照两个椭圆齿轮回转中心的固定间距做设定,啮合过程中齿侧间隙要控制在合理区间,避免回转过程中出现卡滞或者侧隙过大导致的传动回差。交叉布置的连杆两端分别铰接在两个椭圆齿轮的偏心位置,铰接点的位置选取要匹配椭圆齿轮的回转相位,保证两个齿轮在整周回转过程中,连杆不会和齿轮本体、齿廓部分发生运动干涉,连杆的截面尺寸要满足传动过程中的抗弯强度要求,铰接位置采用轴孔配合,预留合理的转动间隙,避免连杆在随动过程中出现别劲现象。
从安装边界来看,两个椭圆齿轮的回转中心需要固定在同一安装基准平面上,中心距的加工公差要控制在IT7级精度以内,安装面的平面度误差不能超过0.02mm,避免齿轮啮合时出现偏载导致齿面异常磨损。齿轮的齿厚参数要匹配选定的模数,齿顶高、齿根高按照非圆齿轮的设计规范做修正,避免啮合过程中出现根切或者齿顶干涉。连杆的长度要根据两个铰接点的运动轨迹做精确计算,整周回转过程中连杆的摆角范围要提前做运动仿真验证,确保在360度连续回转时,连杆与齿轮轮辐、安装基座的周边结构保留至少2mm的安全间隙。
功能特性上,这套机构可以在输入轴匀速转动的前提下,输出轴按照椭圆节曲线对应的传动比做周期性的变速转动,变速的节律可以通过调整椭圆的偏心率来改变,偏心率越大,输出转速的波动幅度就越大,适配不同的工艺动作需求。相比采用多组圆形齿轮搭配变速机构的方案,这套结构的组成零件更少,整体结构更紧凑,传动链更短,传动过程中的能量损耗更低,维护时只需要定期检查铰接位置的磨损情况、齿面的润滑状态即可。在做三维建模时,要先完成节曲线的参数化绘制,再沿节曲线生成对应的渐开线齿形,每个轮齿的位置都要对应节曲线的法线方向,避免齿形错位导致啮合失败,装配完成后要做全行程的运动干涉检查,验证不同相位下的齿轮啮合侧隙、连杆位置是否符合设计要求,确保实际加工装配后可以顺畅运行,不会出现卡滞、传动冲击过大的问题。这类非圆齿轮机构在常规传动场景中应用不多,但在有特殊变速传动需求的非标设备中,往往能大幅简化传动链路,减少配套零件数量,提升设备运行的稳定性。
