螺旋内齿往复摆动演示机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630828
  • 螺旋内齿往复摆动演示机构结构设计
  • 螺旋内齿往复摆动演示机构结构设计
  • 螺旋内齿往复摆动演示机构结构设计
  • 螺旋内齿往复摆动演示机构结构设计
  • 螺旋内齿往复摆动演示机构结构设计
  • 螺旋内齿往复摆动演示机构结构设计
  • 螺旋内齿往复摆动演示机构结构设计

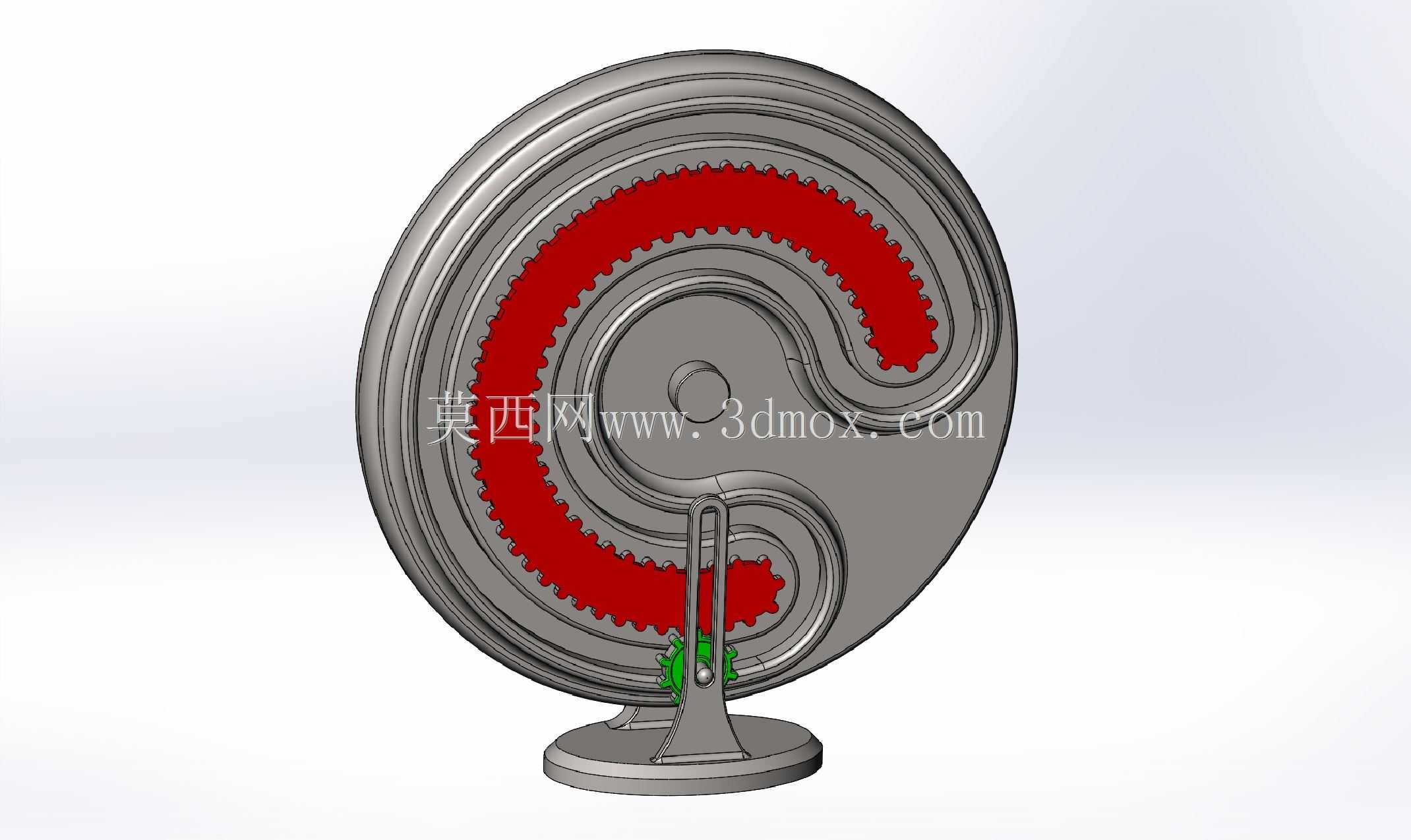

  这套螺旋内齿往复摆动机构,核心是通过非圆内齿圈与行星拨杆的配合,实现输入轴连续转动到输出端往复圆弧摆动的运动转换,在小行程高频摆动的工位场景中适配性极强。日常接触到的自动化产线中,不少需要小角度反复扫动的执行端,比如小型物料的分料拨叉、视觉检测工位的镜头扫掠驱动、精密点胶设备的胶头摆位机构,都可以基于这套核心结构做适配改造,相比传统的曲柄摇杆机构,它的摆动行程可以通过内齿圈的螺旋齿形轨迹做精准定制,不会出现曲柄结构死点位置的冲击问题,运转过程的动平衡表现更优,适合中高速的连续运转工况。

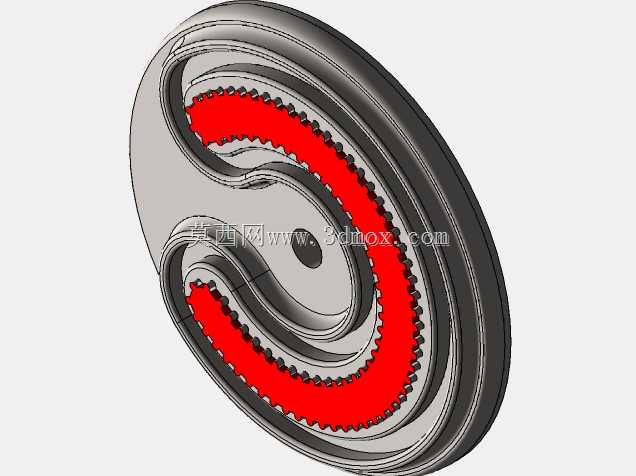

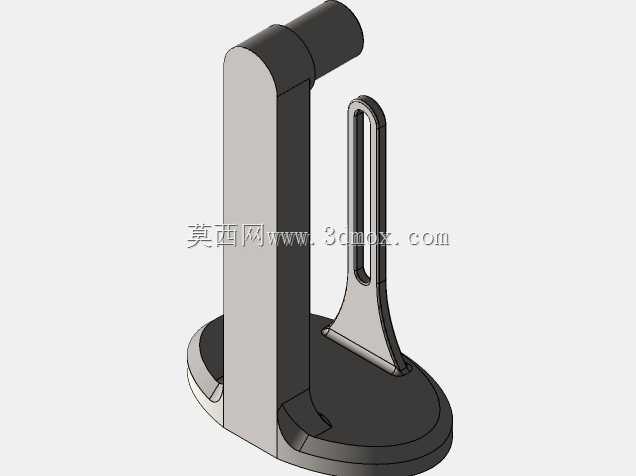

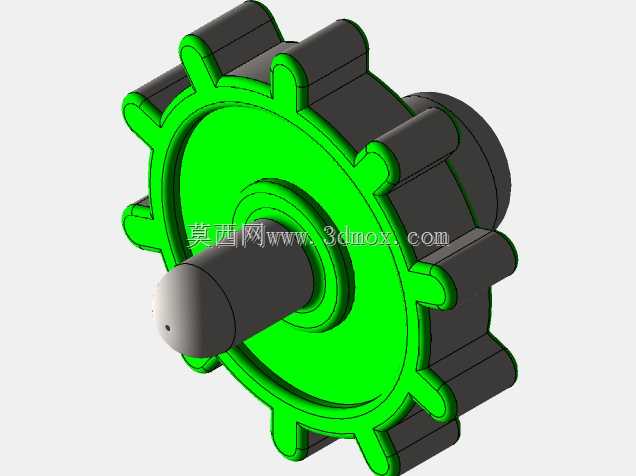

  从结构设计逻辑来看,这套机构的核心承载件是外侧的圆盘形壳体,壳体内部集成了螺旋走向的内齿圈,齿形采用渐开线齿廓做适配修正,保证拨杆端的齿轮啮合过程中没有侧隙突变,避免往复换向时的回程误差。拨杆组件采用悬臂式支撑结构,下端通过销轴固定在底座的支撑立架上,上端的小齿轮始终与内齿圈保持啮合,当内齿圈随中心轴做整周转动时,螺旋走向的齿槽会推动小齿轮沿齿槽轨迹运动,进而带动拨杆绕下端销轴做固定角度的往复摆动,摆动角度的范围完全由内齿圈上螺旋齿的起止位置决定,设计阶段可以根据实际工位需要的摆角,调整螺旋齿的展开长度,不需要额外增加行程限位结构,从根源上减少了限位碰撞带来的零件损耗。

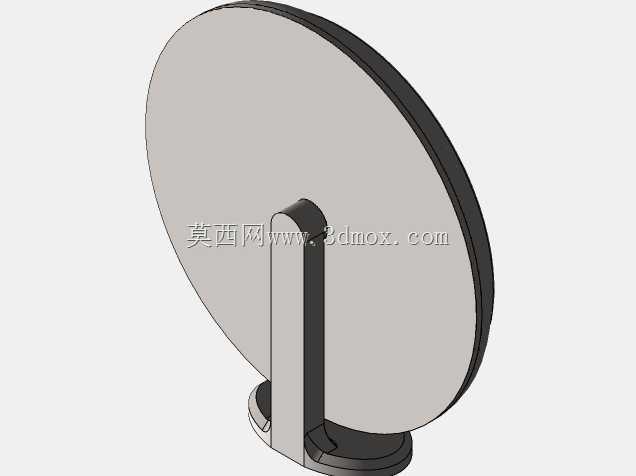

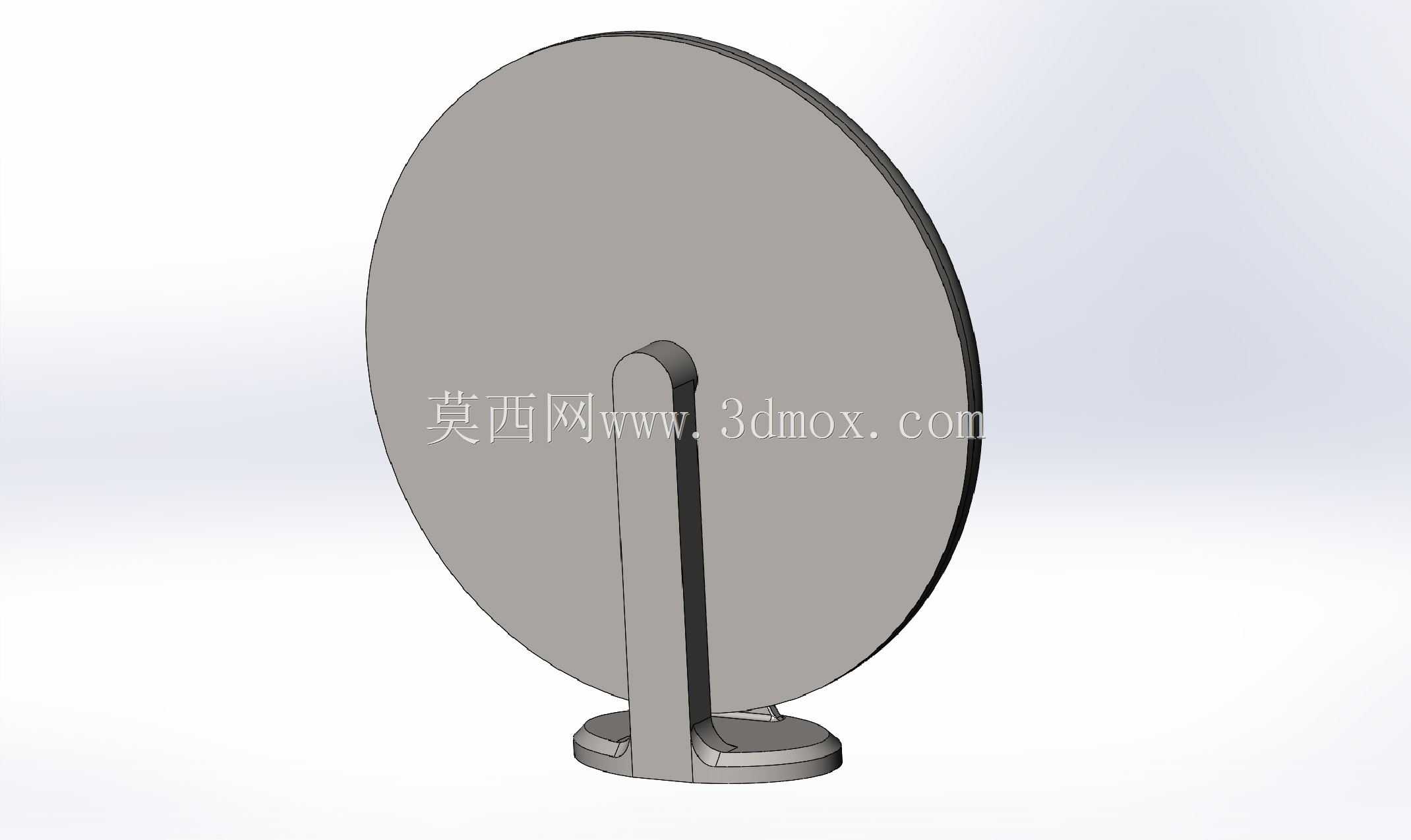

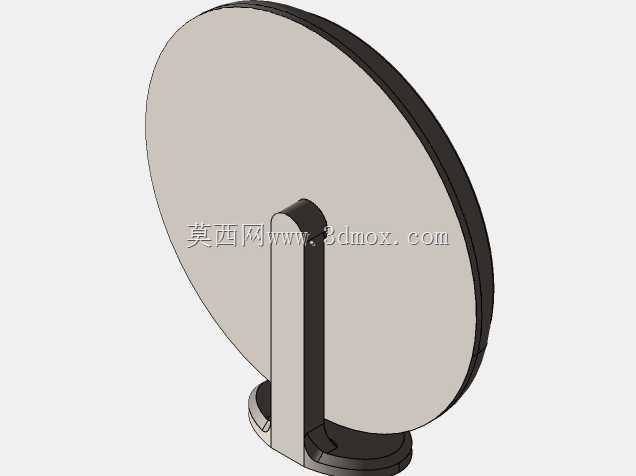

  安装边界方面,整套机构的底座采用圆盘式安装面,底部预留了四个均布的沉头安装孔,可以直接固定在设备的安装平板上,不需要额外设计转接支架,整体外轮廓为正圆形,径向尺寸紧凑,轴向厚度较薄,适合安装在设备内部空间局促的位置,不会和周边的管线、其他传动部件产生干涉。支撑立架与底座采用一体化设计,保证拨杆支撑位置的结构刚度,避免长期往复摆动带来的支撑座变形,导致齿轮啮合错位出现卡滞。拨杆的上端预留了标准的安装接口,可以直接固定拨叉、吸盘、检测探头等执行末端,不需要额外做接口改装,减少现场装配的调整工作量。

  实际应用中,这套机构的传动效率相比槽轮机构、凸轮摆动机构有明显优势,齿轮啮合的传动损耗更低,长期运转的磨损量更小,维护周期更长。齿圈与拨杆齿轮的啮合位置预留了润滑脂存储槽,日常维护只需要定期在齿面涂抹润滑脂即可,不需要复杂的油路润滑系统,适合在小型自动化设备、教学演示教具、桌面级精密装备上使用。设计过程中需要重点关注内齿圈螺旋齿的导程变化,要保证拨杆在两个换向位置的运动速度平滑过渡,避免加速度突变带来的机构振动,尤其是在每分钟往复次数超过60次的工况下,齿面的硬化处理也需要做到位,保证齿面接触强度满足长期运转的寿命要求,避免早期点蚀失效。拨杆下端的销轴采用间隙配合的铜套支撑,减少摆动过程的摩擦阻力,同时铜套的自润滑特性可以降低维护频率,适合免维护的长期运转场景。
