行星齿轮连杆组合传动演示装置

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630829
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置
  • 行星齿轮连杆组合传动演示装置

  这套行星齿轮与连杆组合的传动结构,常被用于机械原理教学演示、小型非标设备的间歇传动单元开发,也可作为文创类机械摆件的核心传动内核。从实际应用场景来看,在教学场景中,它能直观展示内齿圈、行星轮、曲柄连杆之间的运动耦合关系,帮助初学者理解定轴轮系与周转轮系结合时的运动传递规律,相比纯二维原理图,实体结构能清晰呈现各构件的运动轨迹、干涉边界,让学习者快速掌握轮系传动比计算对应的实际运动状态;在小型非标设备领域,这类结构可用于需要将连续旋转运动转换为特定轨迹往复运动的工位,比如小型物料分拣机构的拨料动作驱动、文创装置的动态摆件驱动,能在紧凑空间内实现复合运动输出,减少单独布置轮系与连杆机构的空间占用。

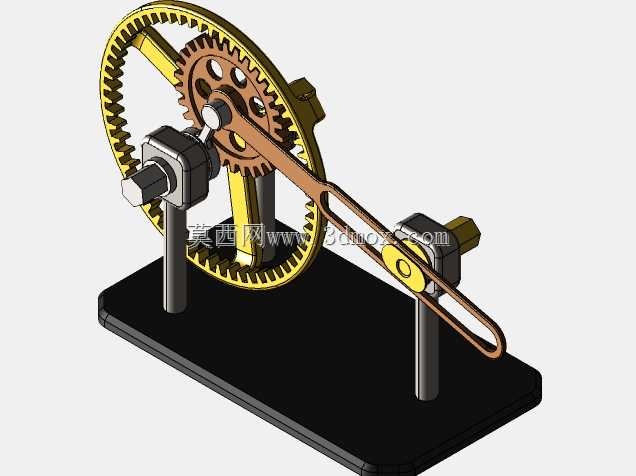

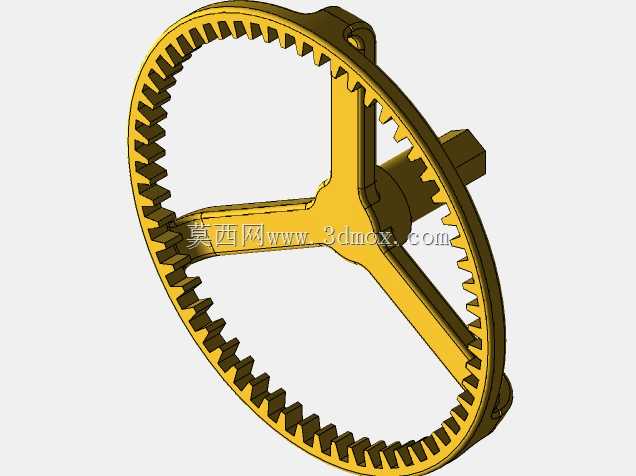

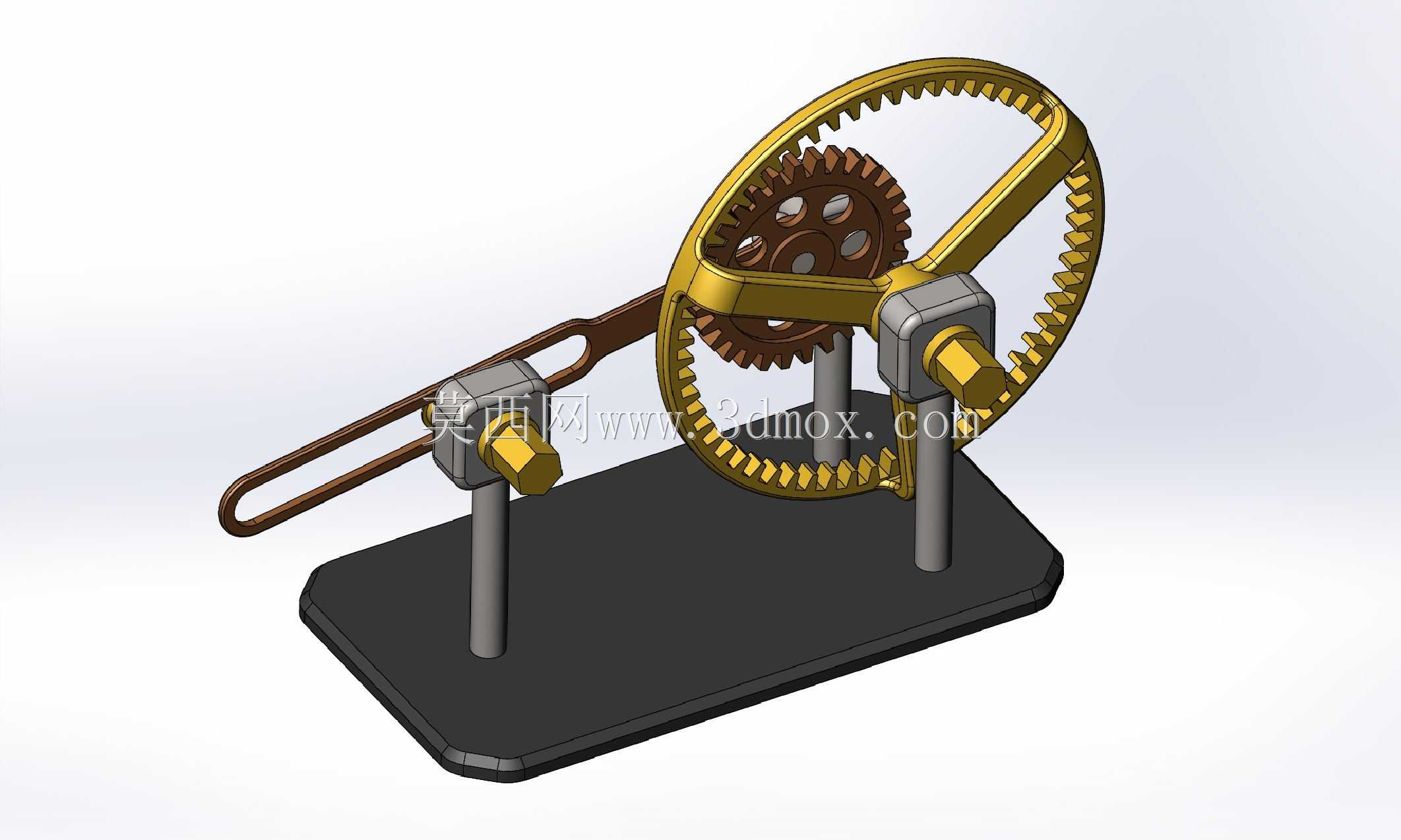

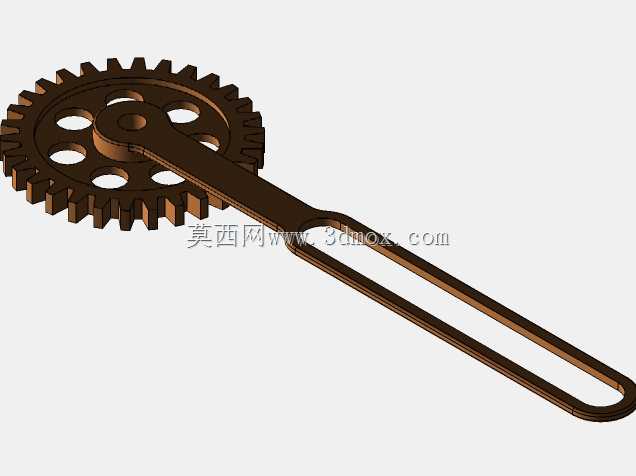

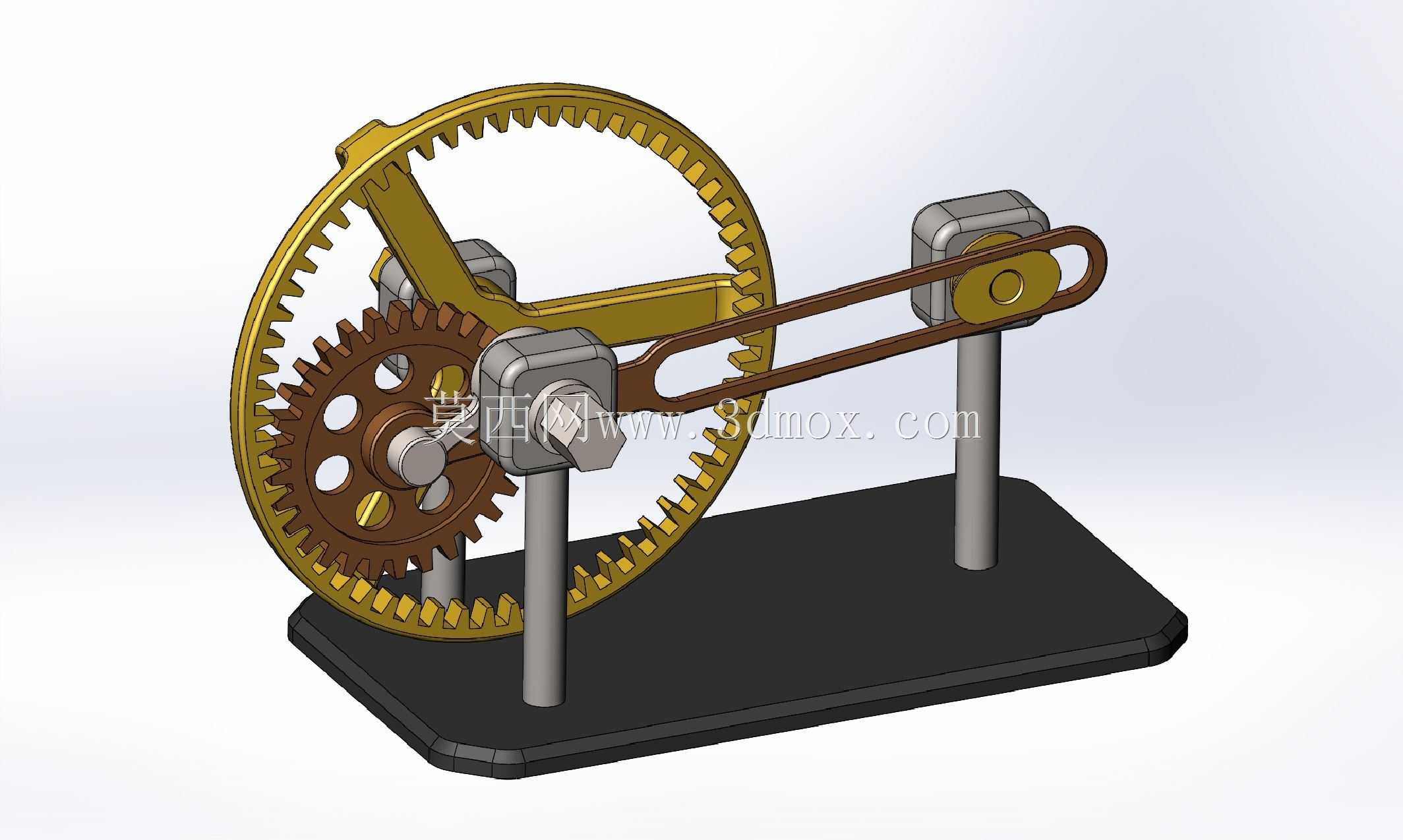

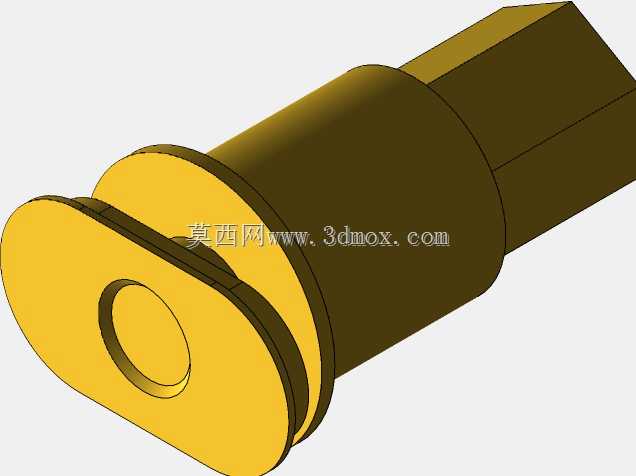

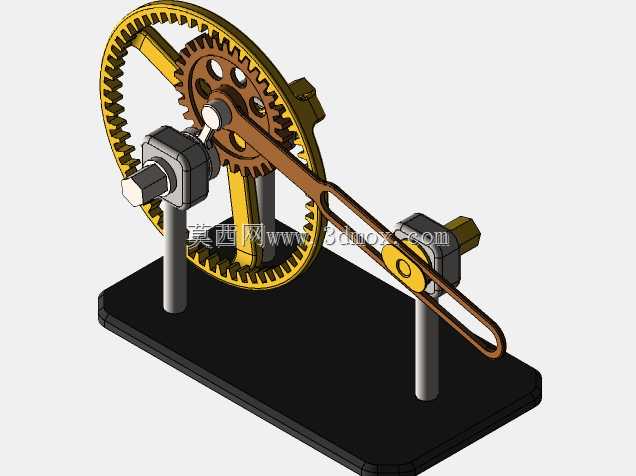

  从功能特性来看,该结构整合了行星轮系的大传动比、运动分流特性,以及曲柄连杆的运动形式转换能力,动力输入后可同时实现两个维度的运动输出:一是内齿圈的定轴旋转,二是连杆带动的滑块往复摆动,两个运动保持固定的相位匹配关系,无需额外设置同步结构即可保证动作协同。结构中内齿圈同时作为大尺寸传动构件与视觉展示主体,行星轮通过销轴固定在行星架上,与内齿圈保持稳定啮合,连杆一端铰接在行星架的偏心位置,另一端连接带腰型孔的滑块,滑块铰接在固定立柱的轴端,运动过程中连杆既随行星架做公转,又绕铰接点做相对摆动,最终带动滑块绕固定轴做定角度往复摆动,整套运动无死点,传动过程平稳,啮合侧隙控制在合理范围,不会出现卡滞或冲击过大的问题。

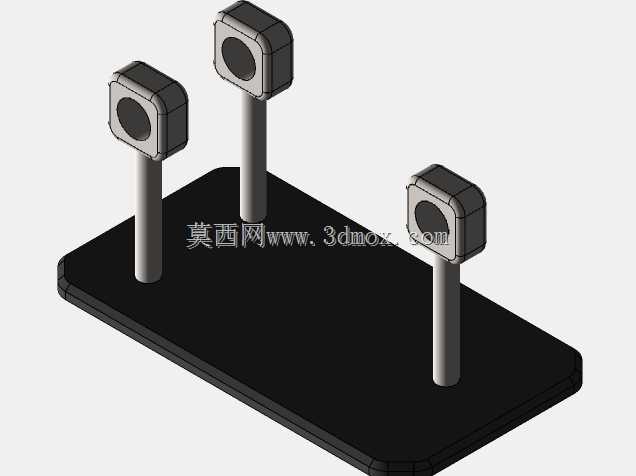

  设计思路上,整套结构优先考虑运动演示的直观性,所有传动构件均外露无遮挡,方便观察每一组啮合副、铰接副的运动状态;支撑结构采用两根平行立柱搭配矩形底座,底座做了圆角处理,既保证放置稳定性,又避免锐边带来的安全隐患。各铰接位置均设置了轴套结构,减少运动过程中的摩擦磨损,延长演示装置的使用寿命;齿轮参数选择上,内齿圈与行星轮采用相同模数,齿宽保持一致,保证啮合接触面积足够,传动过程中载荷分布均匀,不会出现偏载问题;连杆采用长条形扁平结构,在保证刚度的前提下减少运动惯量,降低动力输入的负载要求。

  从外形尺寸与安装边界来看,整套装置底座为矩形平板结构,安装时只需保证底座水平放置即可,无需额外的地脚固定,适合桌面摆放;整体横向尺寸不超过三百毫米,纵向尺寸不超过两百毫米,高度方向不超过两百五十毫米,占用桌面空间极小。各运动构件的运动边界经过校核,内齿圈旋转时外圆不会超出底座轮廓范围,连杆摆动时不会与两根支撑立柱发生干涉,滑块摆动的极限位置与内齿圈端面保持足够安全距离,安装时无需额外预留过大的周边安全空间,只要周边预留二十毫米以上的间隙即可保证运动顺畅。结构中所有铰接轴的轴线均保持平行,安装时需保证各立柱的垂直度,避免出现齿轮啮合偏斜、连杆运动卡滞的问题;齿轮啮合的中心距严格按照模数与齿数计算值加工,保证齿侧间隙处于合理范围,既不会因为间隙过大出现传动回差,也不会因为间隙过小出现运转卡滞、磨损加剧的问题。
