曲柄滑块联动机械传动机构

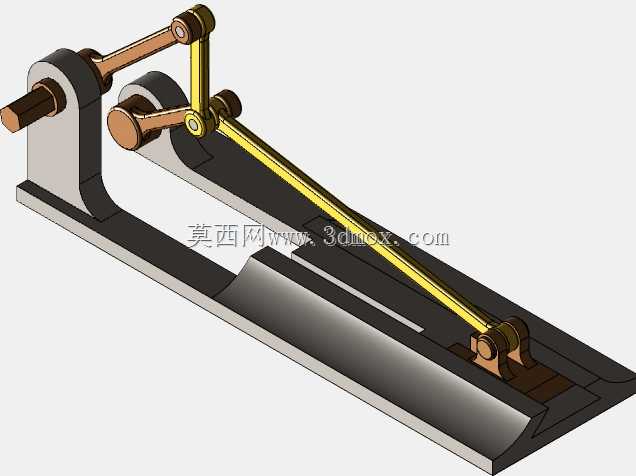

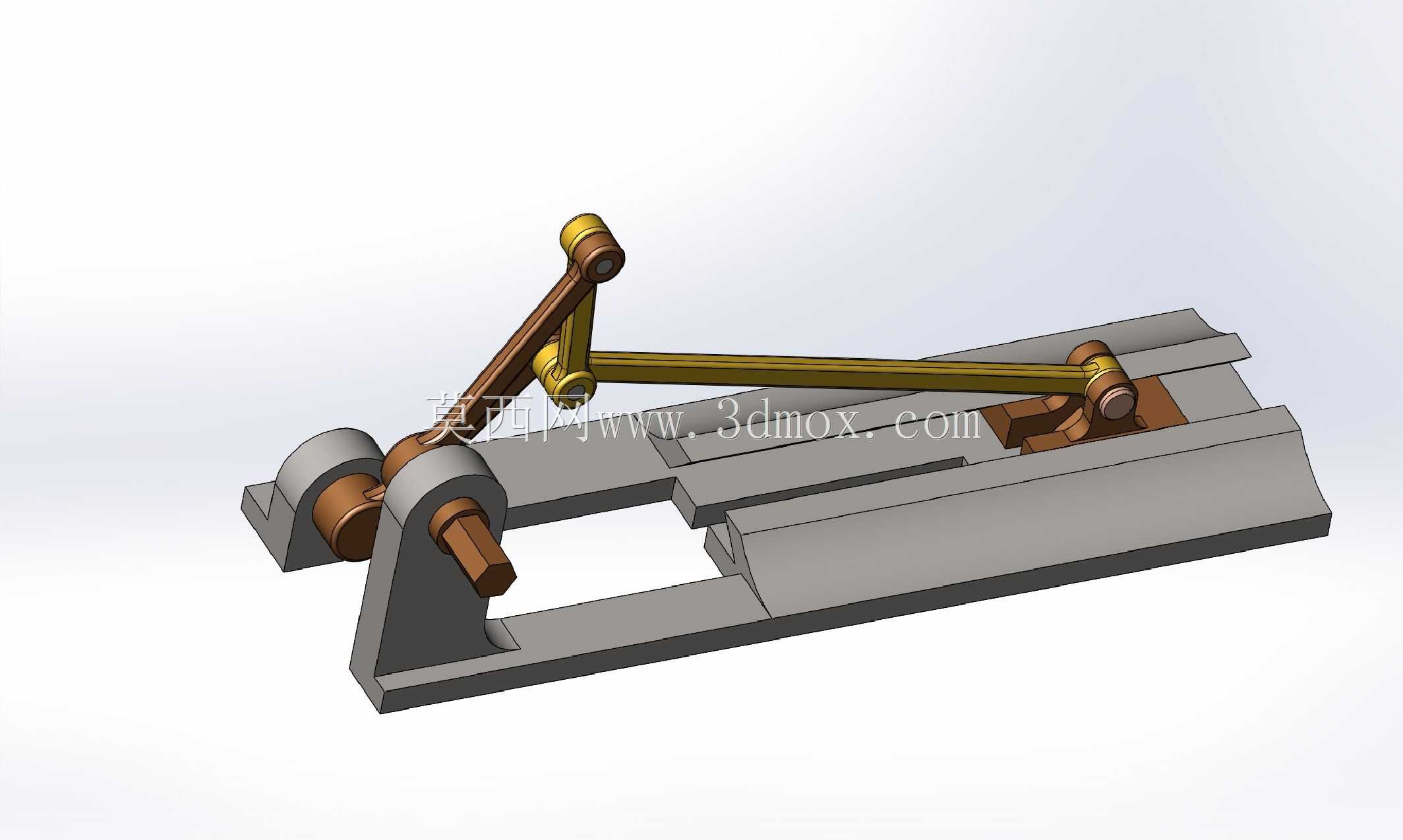

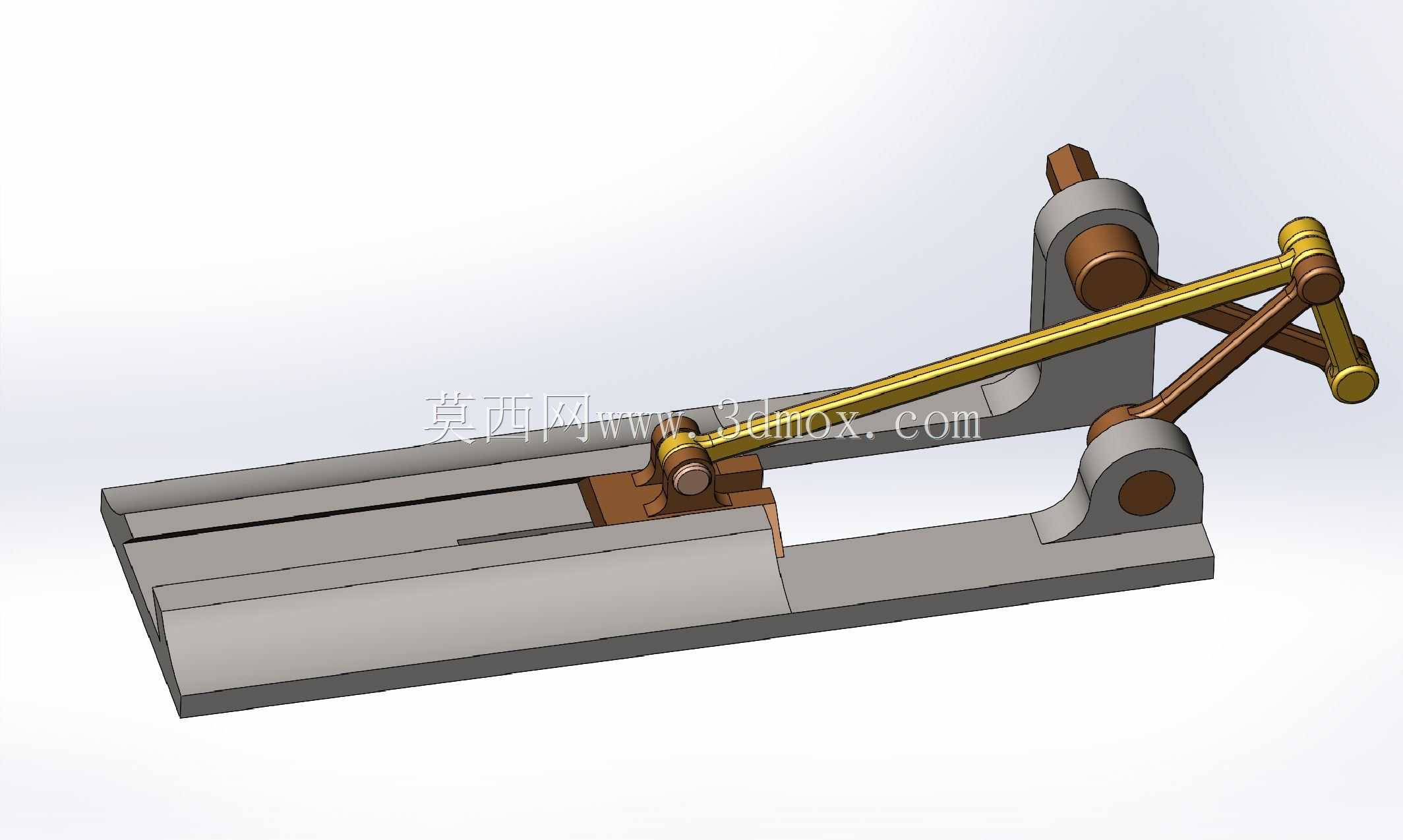

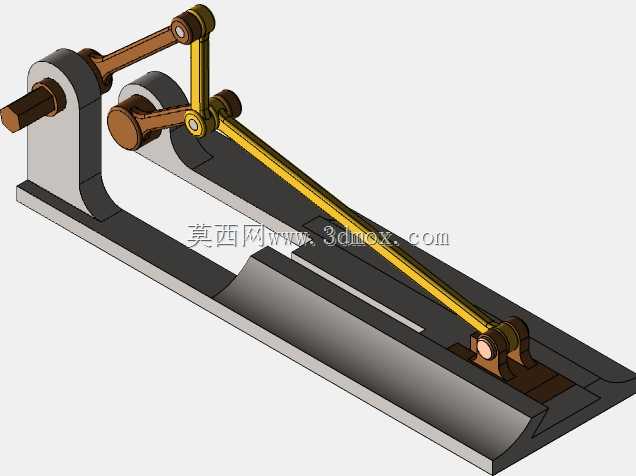

　　这套曲柄滑块联动机构，是平面连杆传动体系里最经典的构型之一，在各类需要将旋转运动转化为直线往复运动，或是反向将直线推力转化为旋转扭矩的设备场景中都有广泛应用。从车间里的冲压设备送料机构，到小型内燃机的动力输出端，再到自动化生产线的往复推送工位，都能看到这类构型的变体，只是根据实际负载、行程需求调整了各杆件的长度比例、铰接点位置以及基座的安装形式。

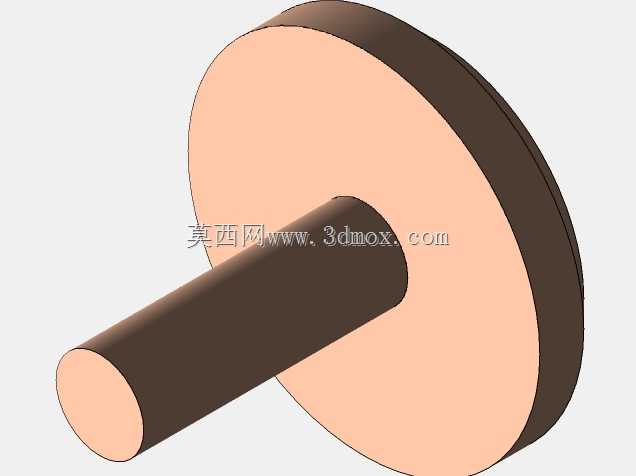

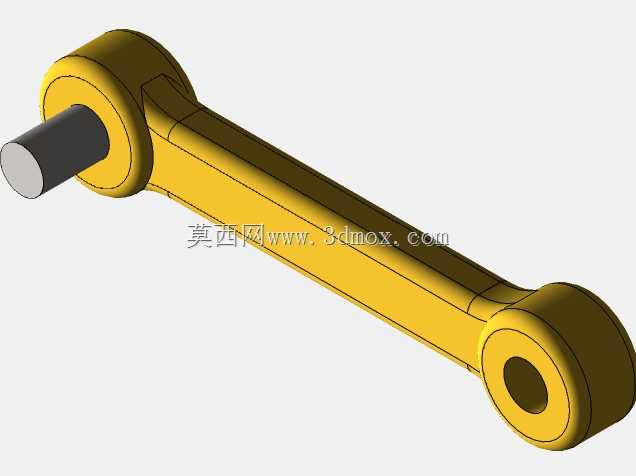

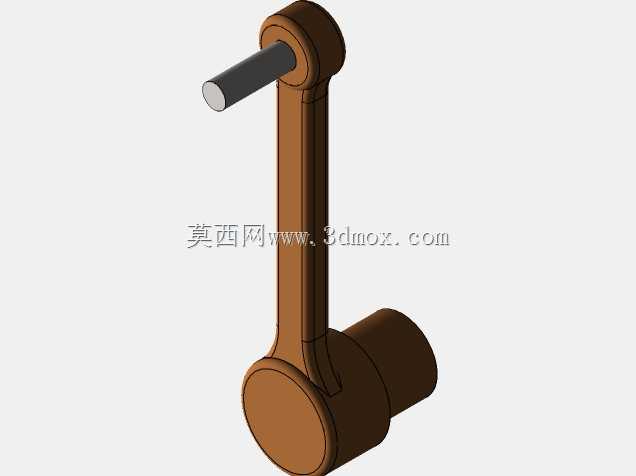

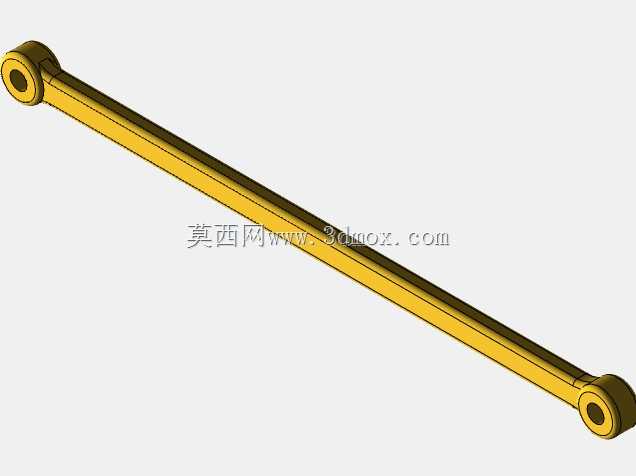

　　从结构设计逻辑来看，这套机构的核心是通过三个转动副加一个移动副的配合，实现确定的运动轨迹输出。设计之初首先要敲定的是滑块的有效行程，这直接决定了曲柄的回转半径——按照平面连杆机构的运动学计算，对心曲柄滑块构型下，滑块行程恰好是曲柄长度的两倍，这一参数是整个机构尺寸链的起点。之后需要匹配连杆的长度，连杆过短会导致传动角过小，机构运动过程中传动效率下降，甚至在死点位置出现卡滞；连杆过长则会让整体结构冗余，占用不必要的安装空间，同时增加运动过程中的杆件挠性变形风险，常规工程设计中通常会将连杆长度设置为曲柄半径的3到5倍区间，兼顾传动性能与结构紧凑性。

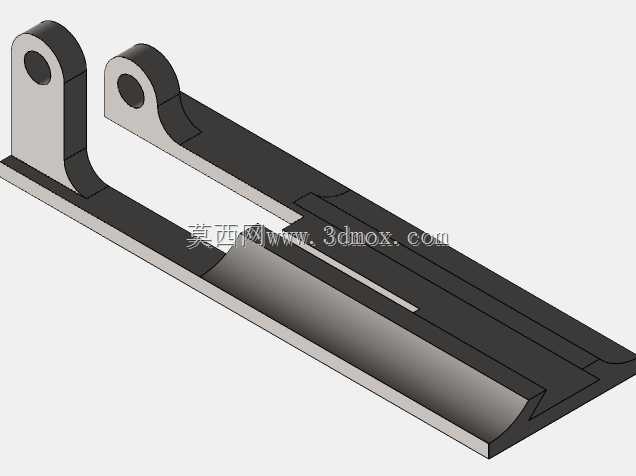

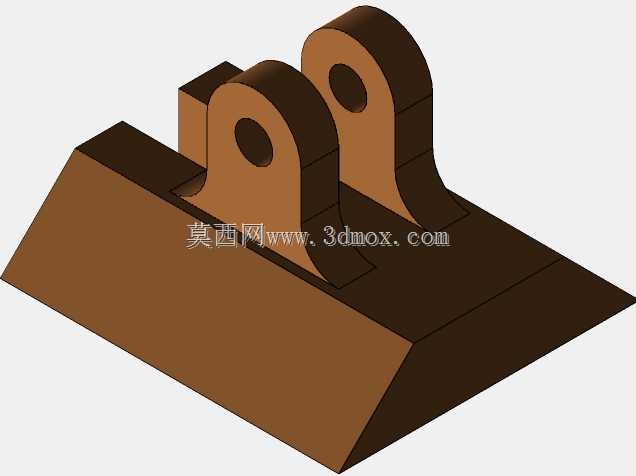

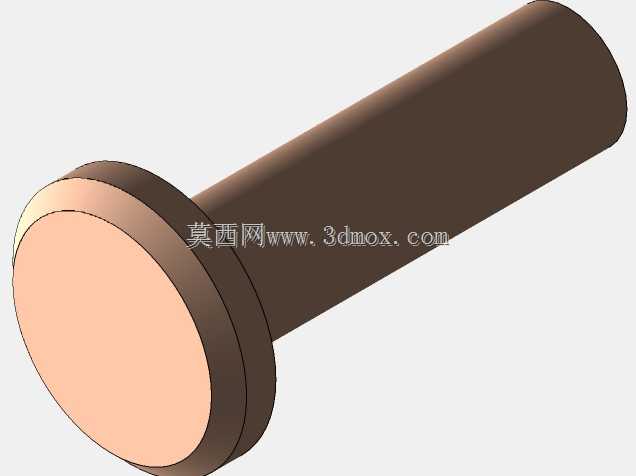

　　基座部分采用了分体式支撑座设计，两个带轴承安装位的支座分别承担曲柄转轴的径向支撑力，支座上的安装孔位预留了标准紧固件的装配空间，可以直接通过螺栓固定在设备的安装平台上，不需要额外加工复杂的定位结构。滑块部分采用了嵌入式导轨配合结构，导轨面做了平行度公差约束，保证滑块往复运动过程中不会出现偏载卡涩，导轨的长度比滑块最大行程多出15%左右的余量，避免滑块运动到行程端点时出现脱轨风险。铰接位置全部采用了销轴加轴套的配合形式，轴套可以选用耐磨铜质或是自润滑复合材料，降低长期往复运动过程中的磨损量，延长机构的维护周期。

　　实际应用中，这类机构可以根据动力输入位置的不同适配不同的驱动形式：如果将曲柄端连接旋转动力源，比如伺服电机、减速电机的输出轴，就可以带动滑块做固定行程的往复直线运动，适合用在物料推送、工位转移、轻量冲压这类需要固定往复动作的场景；如果在滑块端输入直线动力，比如气缸、液压缸的推杆，就可以带动曲柄做连续旋转运动，这也是早期蒸汽机、部分小型内燃机的核心动力转换原理。设计过程中需要特别注意死点位置的处理，当曲柄与连杆处于共线位置时，机构会处于传动死点，这时候如果是滑块作为主动件，需要在曲柄轴端加装飞轮，利用惯性渡过死点位置；如果是曲柄作为主动件，则不需要额外处理死点，只需要校核该位置的杆件受力，避免应力集中导致销轴变形即可。

　　安装边界方面，这套机构的整体宽度由两个支撑座的外侧间距决定，长度方向需要覆盖曲柄回转的最大直径加上滑块的行程长度，高度方向则要考虑曲柄回转时的最高点距离安装面的尺寸，避免与周边设备部件产生运动干涉。所有铰接点的销轴都做了轴向定位设计，通过卡簧或是轴端挡圈固定，防止高速运动过程中销轴窜动脱落。导轨面与曲柄转轴的垂直度、平行度都有明确的形位公差要求，装配时需要先找正两个支撑座的同轴度，再安装连杆与滑块，手动盘车确认整个运动行程无卡滞、无异常摩擦后，再连接动力源进行负载测试。这类机构的运动特性平稳，结构简单可靠，维护成本低，是机械传动设计中非常基础且实用的构型，很多复杂的多连杆传动系统都是在这套基础构型上扩展杆件、增加辅助运动副演变而来的，掌握这套机构的设计计算逻辑，是做平面传动结构设计的必备基础。
