平行四边形内齿轮组合传动机构

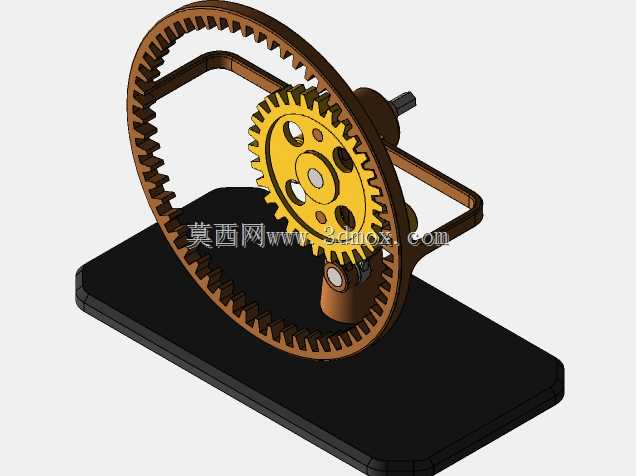

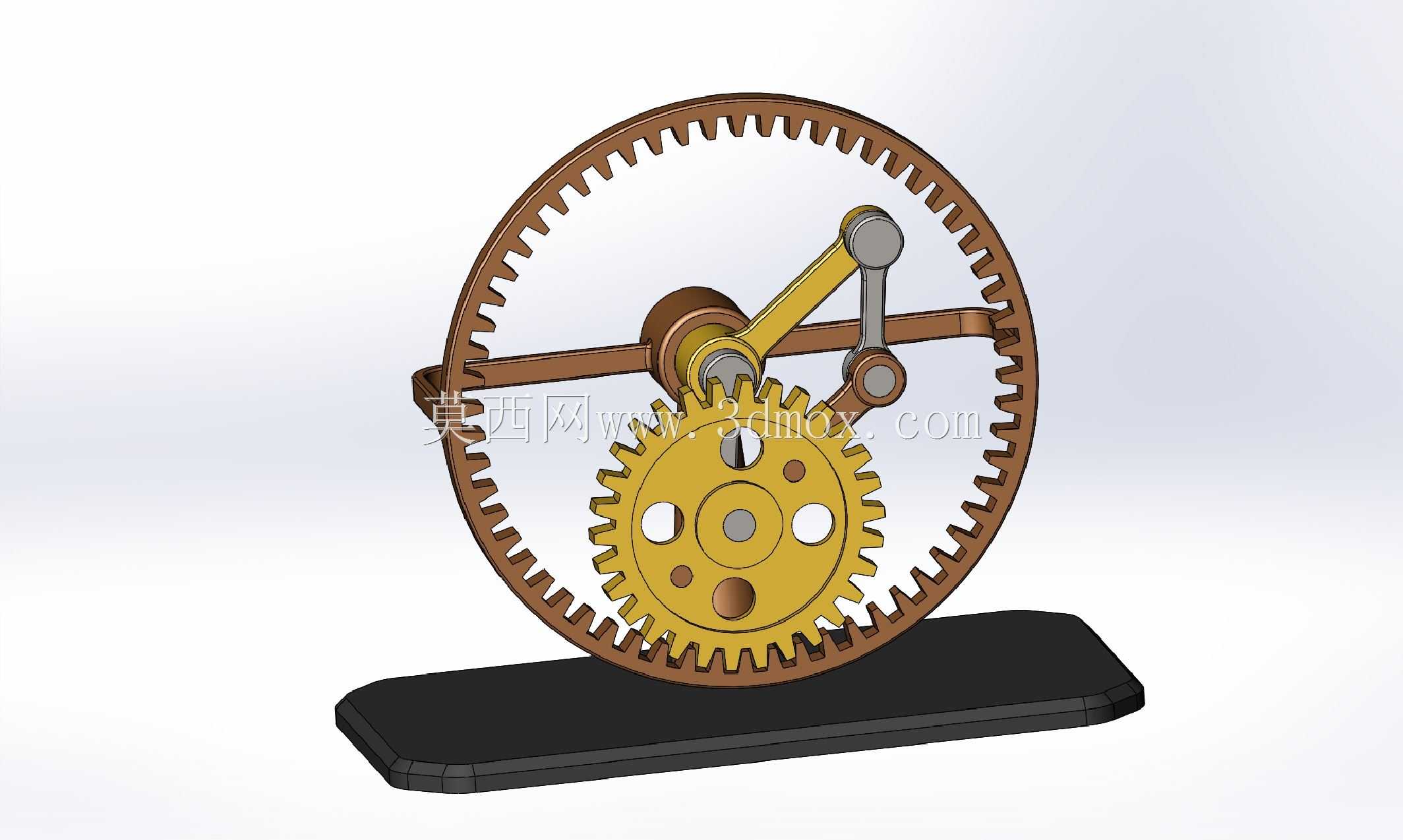

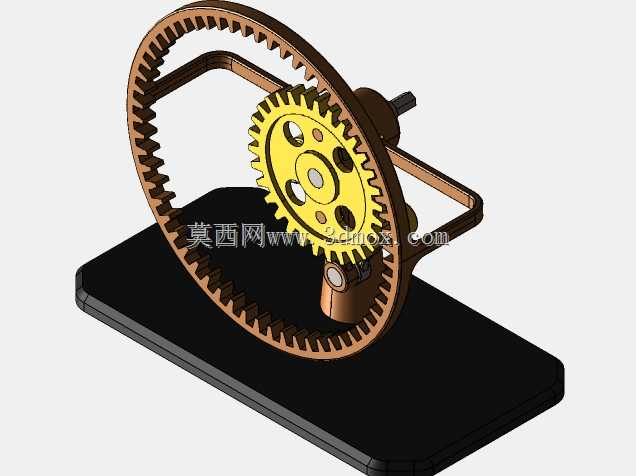

　　这套平行四边形与内齿轮组合的传动结构，常被用于机械原理教学演示、小型文创动态装置、精密传动试验台的核心运动单元搭建，也可作为低速往复运动输出模块嵌入小型自动化演示设备中，替代传统曲柄滑块实现更平稳的周期性轨迹输出。从实际功能来看，该结构依靠内齿圈与行星小齿轮的啮合，配合平行四边形连杆的约束，可让输出端实现特定的非圆轨迹运动，运动过程中连杆始终保持平行姿态，不会出现传统曲柄机构的死点卡顿问题，传动过程中齿面接触应力分布均匀，低速运行下噪音极低，适合对运动平顺性有要求的桌面级演示场景。设计阶段首先确定内齿圈的分度圆直径，匹配行星小齿轮的齿数比，保证平行四边形连杆的铰接点分别对应行星轮的偏心安装位与内齿圈的固定中心，

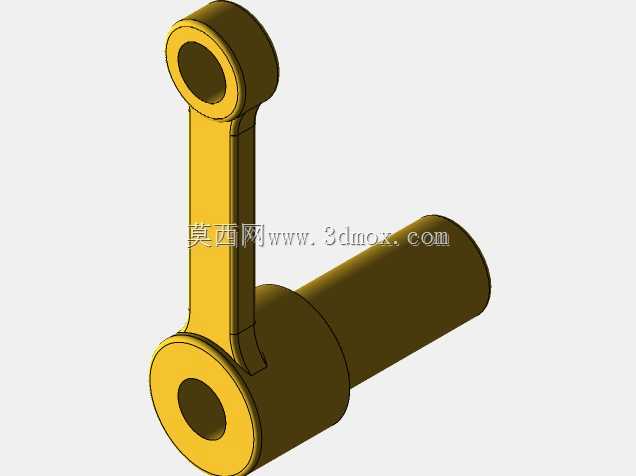

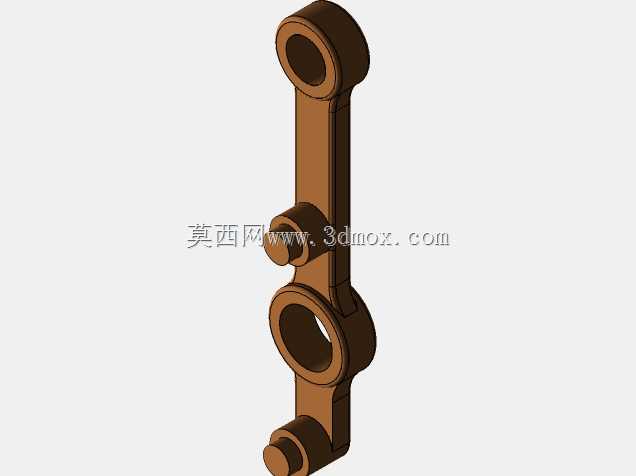

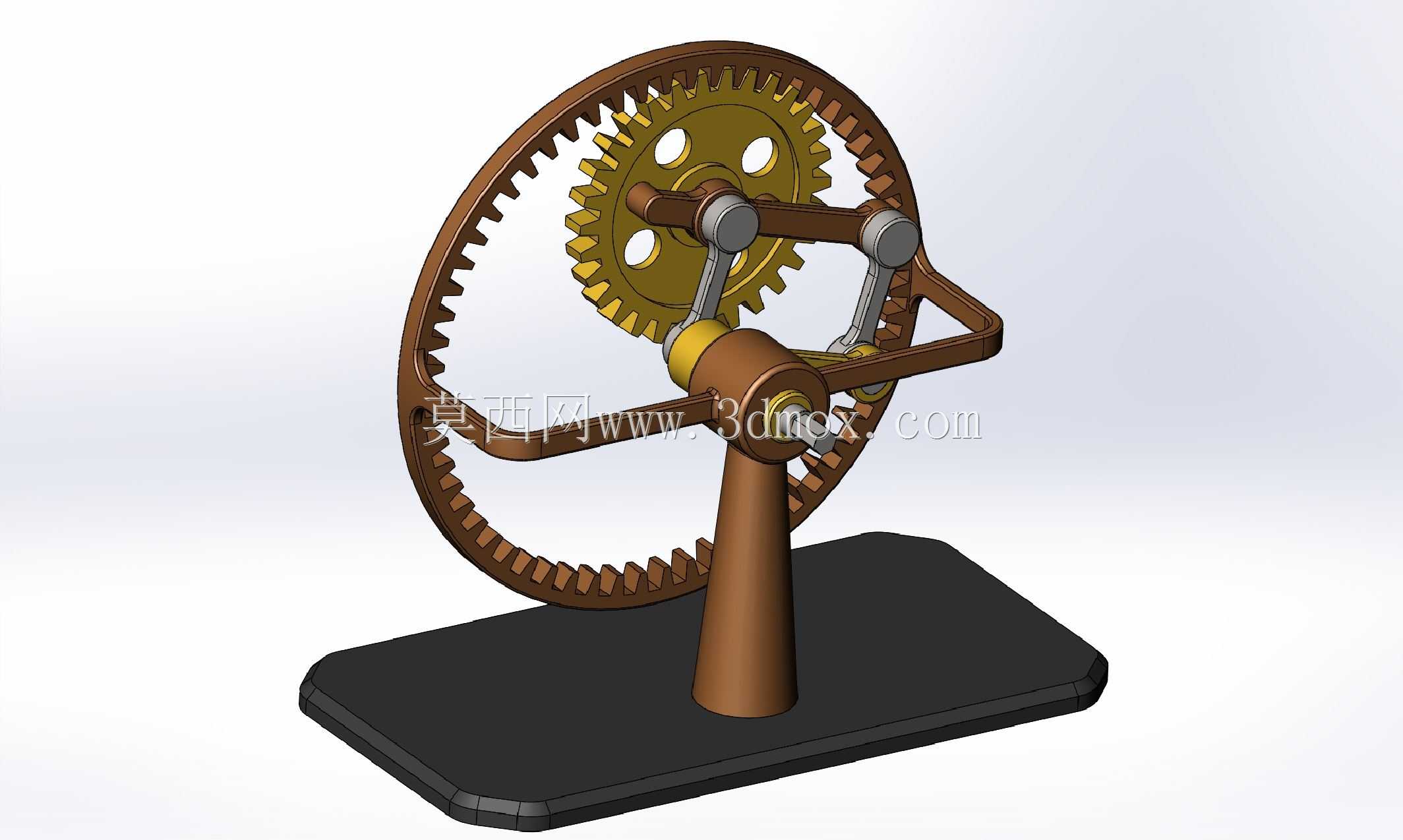

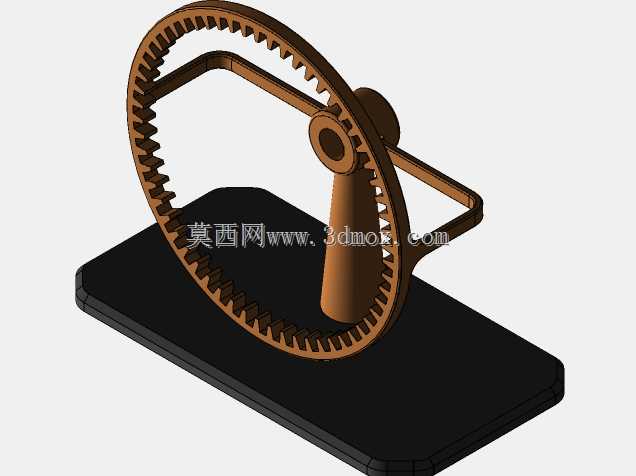

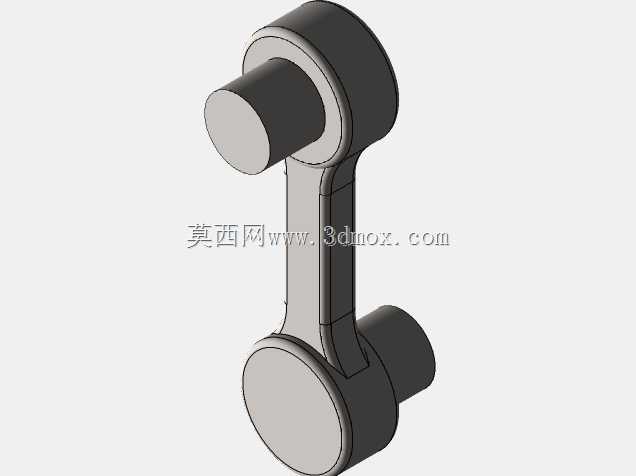

　　连杆的长度严格按照两铰接点的中心距设定，避免运动过程中出现连杆卡滞或齿面脱开的问题。支撑结构采用单立柱加矩形底座的形式，立柱的中心与内齿圈的回转中心完全重合，底座的长宽尺寸预留了足够的安装边界，可直接通过螺栓固定在演示台架上，不会因为机构运行的振动出现移位。整个机构的运动副全部采用铰接销轴连接，销轴与连杆孔的配合选用间隙配合，既保证转动灵活，又不会出现过大的旷量影响运动精度。内齿圈采用齿宽加厚设计，啮合过程中行星轮始终保持全齿宽接触，即使长时间连续运行也不会出现偏磨问题。平行四边形连杆的截面采用矩形截面设计，抗弯刚度足够，运动过程中不会出现杆件挠曲变形导致的传动误差。从安装边界来看，整个机构的最大回转半径不超过内齿圈的齿顶圆半径，

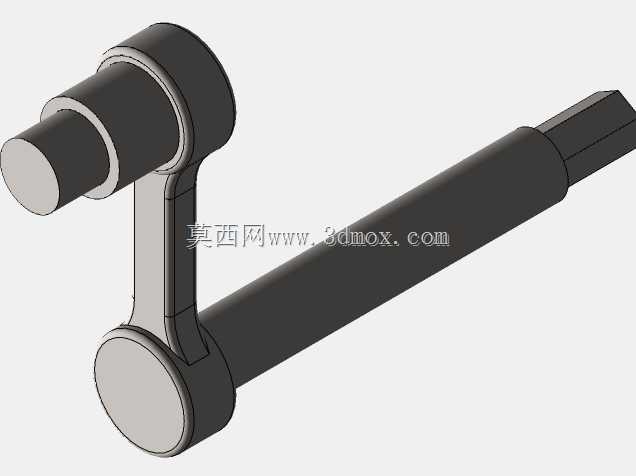

　　横向无外伸构件，安装时只需保证底座安装面水平，立柱与安装面垂直即可完成装配，不需要额外调整同轴度，因为所有铰接点的位置精度在零件加工阶段就已经通过尺寸公差保证，装配时只需依次穿入销轴、锁紧轴向挡圈即可完成组装。实际使用中，该机构可通过手动拨动内齿圈实现运动演示，也可在中心转轴处连接小型减速电机，实现连续匀速转动输出，输出端可连接画笔、指示针等构件，直观展示平行四边形约束下行星轮的运动轨迹，帮助初学者理解内啮合齿轮传动与连杆机构组合的运动特性。在小型文创装置应用中，可在行星轮的偏心位置安装装饰摆件，随着机构运行实现规律的圆周平动，不会出现摆件自转的问题，视觉效果更具趣味性。结构设计中特意将所有传动构件外露，没有额外设置防护罩，

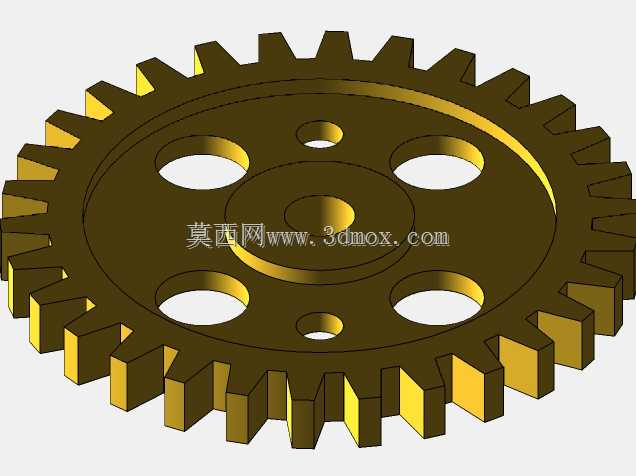

　　一方面是为了教学演示时能直观观察齿轮啮合与连杆运动的全过程，另一方面也降低了整体结构的重量，底座采用实心结构降低整体重心，即使高速拨动内齿圈也不会出现机构倾翻的问题。所有铰接位置都预留了润滑脂加注间隙，长期使用可定期加注润滑脂降低转动副的磨损，延长机构的使用寿命。齿形采用标准渐开线齿形设计，加工时可采用线切割或滚齿工艺成型，零件互换性强，单个齿轮或连杆损坏后可直接替换同参数零件，不需要整体更换机构。
