盘形凸轮往复直线运动演示机构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630832
  • 盘形凸轮往复直线运动演示机构
  • 盘形凸轮往复直线运动演示机构
  • 盘形凸轮往复直线运动演示机构
  • 盘形凸轮往复直线运动演示机构
  • 盘形凸轮往复直线运动演示机构
  • 盘形凸轮往复直线运动演示机构
  • 盘形凸轮往复直线运动演示机构

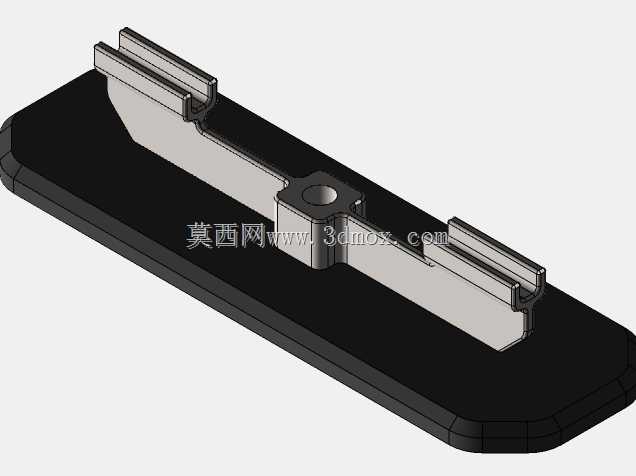

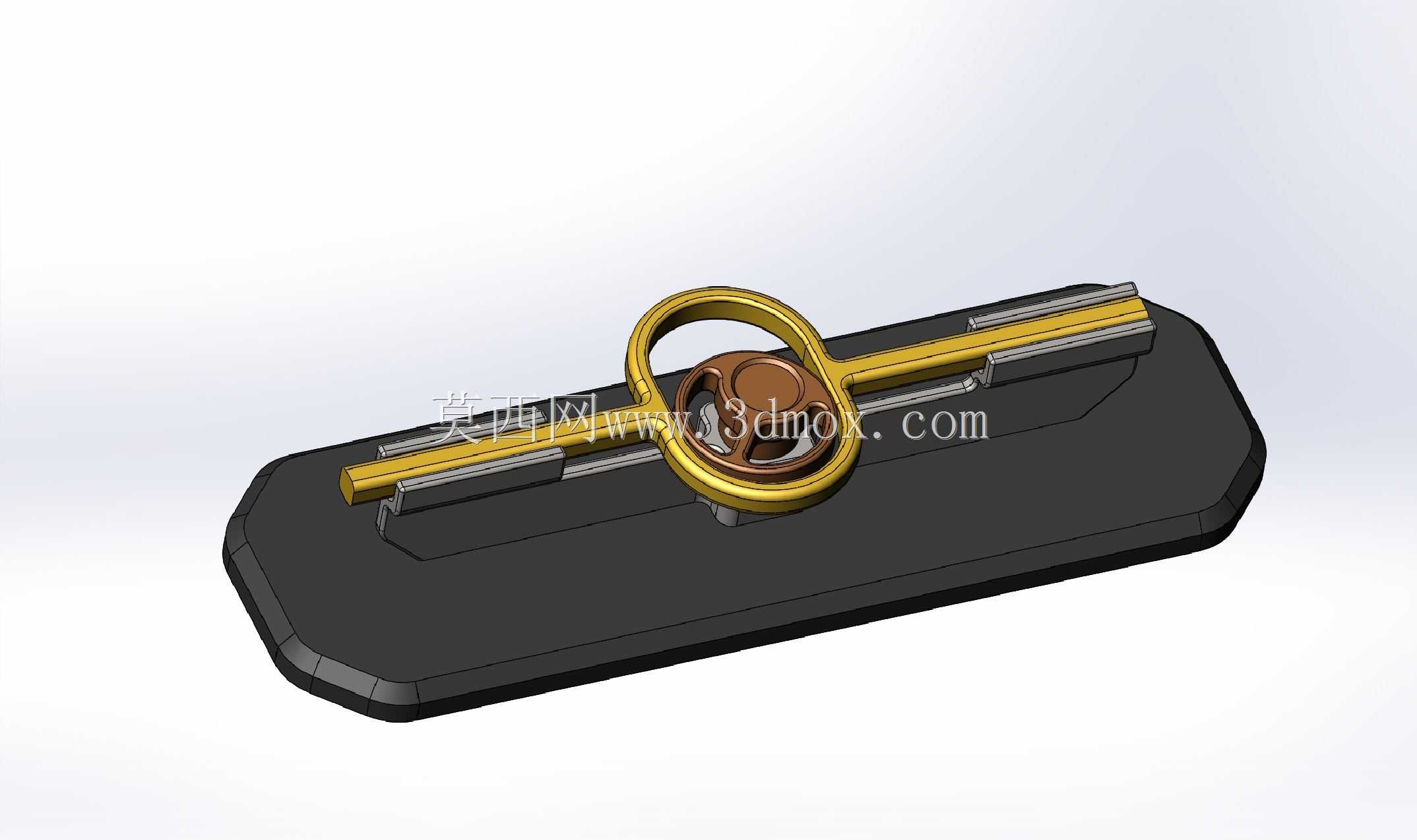

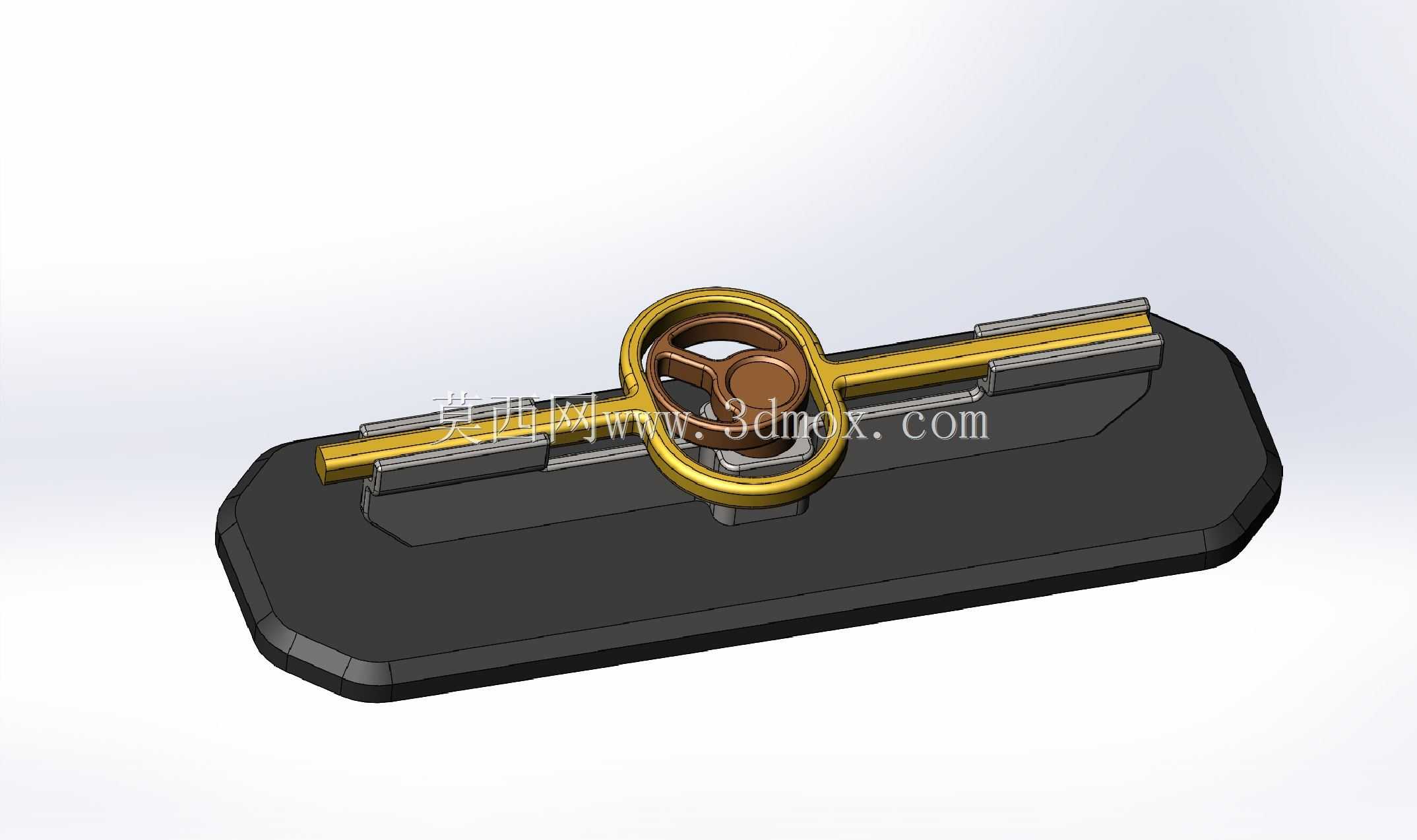

  这套盘形凸轮驱动的直线往复运动机构,常被用于小型自动化设备的直线进给工位、教学演示教具以及轻工机械的周期性往复动作单元中,在实际生产场景里,这类机构可以完成短行程的直线推送、工位切换、物料拨送等动作,相比气缸驱动的往复单元,纯机械凸轮驱动的动作时序完全由凸轮轮廓决定,不需要额外的电控时序配合,运行稳定性更高,在高速轻载的往复动作场景下故障率远低于气动元件,也不存在气源压力波动导致的动作偏差问题。从结构设计来看,整套机构集成在一块切角处理的矩形安装底板上,底板作为所有部件的安装基准,边缘做了倒角处理避免锐边划伤,底板上设置了两处平行的导向支座,用来承托贯穿的直线导杆,导杆采用光轴设计,表面做硬化处理降低往复运动的磨损,

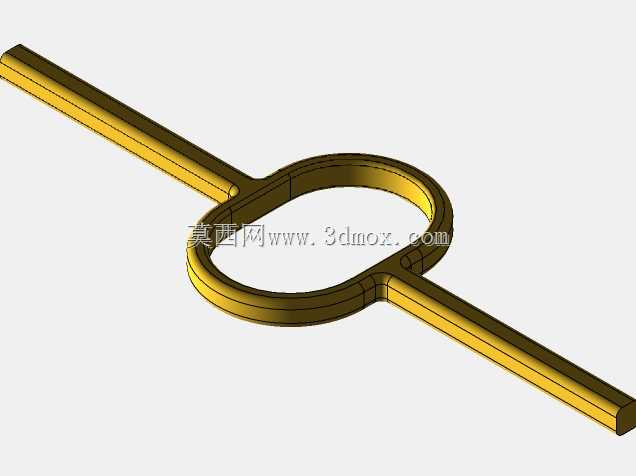

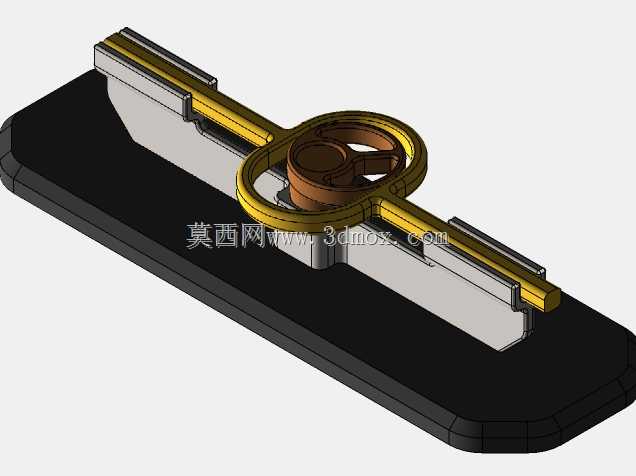

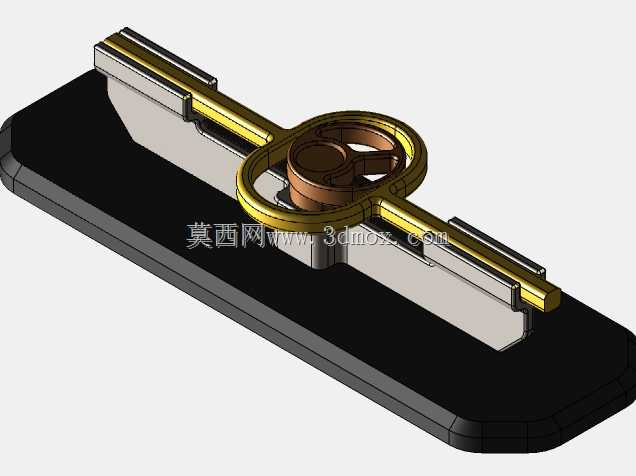

  导杆中部固定了凸轮从动件的配合座,配合座内嵌入了与凸轮轮廓接触的从动滚子,滚子的存在将凸轮与从动件之间的滑动摩擦转化为滚动摩擦,大幅降低长期运行的磨损量,提升机构使用寿命。驱动部分采用手轮式的凸轮安装座,凸轮盘固定在手轮的转轴上,转动手轮即可带动凸轮旋转,通过凸轮轮廓的曲线变化,推动从动件带动导杆做沿轴线方向的直线往复运动,凸轮轮廓的升程段对应导杆的伸出动作,回程段依靠导杆与支座之间的复位结构实现回位,整套机构的运动行程完全由凸轮轮廓的最大升程决定,不需要额外设置行程限位开关,动作的起止位置精度完全由凸轮加工精度保证。从安装边界来看,整套机构的底板为扁平矩形结构,安装孔位预设在底板的四个边角位置,

  可以直接通过螺栓固定在设备台面或者实训台架上,整体高度较低,不会占用过多的垂直安装空间,导杆的两端伸出导向支座的长度根据行程做了匹配设计,最大伸出位置不会与周边其他部件产生干涉,导向支座的间距经过优化,保证导杆在全行程运动过程中不会出现卡滞、偏摆的问题,从动件与凸轮的接触位置始终保持在凸轮的中心平面上,避免偏载导致的凸轮侧面磨损。在实际选型适配过程中,这类凸轮往复机构可以根据需要的往复行程、动作速度更换不同轮廓曲线的凸轮盘,比如需要等速推送的场景可以采用等速运动曲线的凸轮,需要减少冲击的场景可以采用正弦加速度曲线的凸轮,手轮驱动的形式既可以用于手动演示,也可以将手轮替换为带轮或者联轴器,连接电机实现自动连续运转,适配不同的使用需求。

  导向部分的光轴与支座之间可以根据负载情况选择铜套滑动导向或者直线轴承导向,轻载低速的演示场景用铜套即可满足需求,重载高速的生产场景则更换为直线轴承降低摩擦阻力。整套机构的结构没有复杂的异形零件,所有部件都可以通过常规的机加工方式制作,加工难度低,装配过程不需要专用工装,只需要保证凸轮转轴与导杆轴线的空间垂直度,以及两个导向支座的同轴度,即可保证机构运行顺畅,不会出现卡滞问题。在教学场景中,这套机构可以直观展示盘形凸轮机构的运动原理,让学习者直观理解凸轮轮廓与从动件运动规律之间的对应关系,相比纯理论的讲解,实体演示的方式更易理解凸轮机构的运动特性;在小型自动化设备中,这类机构常被用于糖果包装、小零件分拣等需要固定时序往复动作的工位,不需要复杂的电控程序即可实现稳定的周期性动作,降低设备的电控复杂度与维护成本。
