内啮合行星齿轮联动演示机构

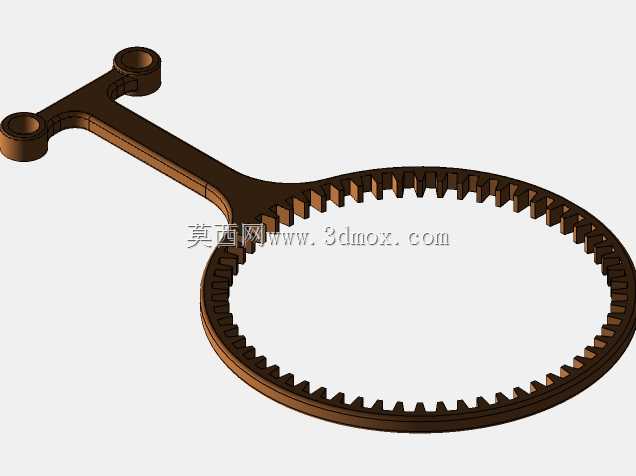

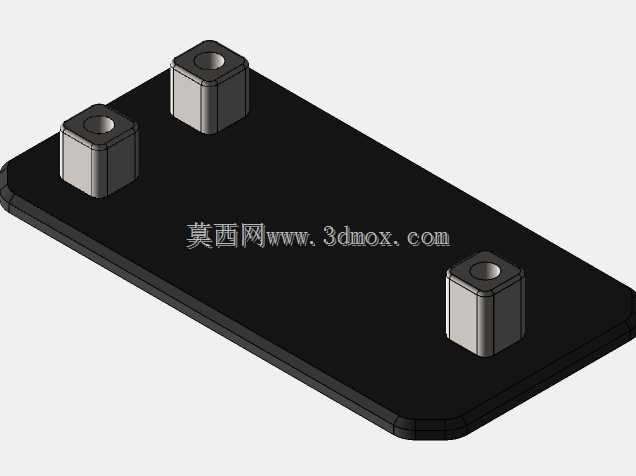

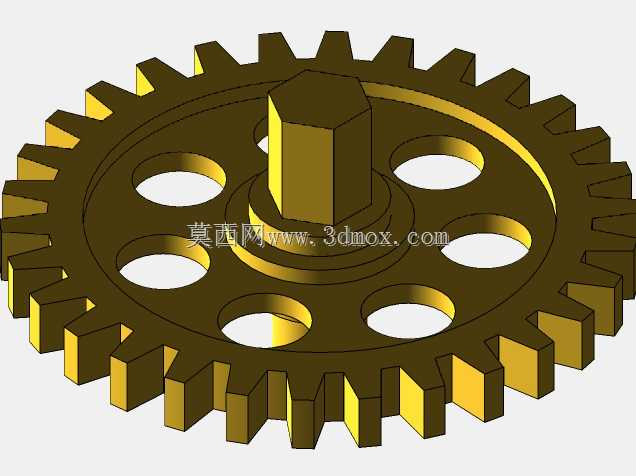

　　这套内啮合齿轮联动结构，常被用作机械原理教学演示载体，也可作为小型文创机械摆件的核心传动单元，在自动化设备的间歇送进、精密微调工位中，也能见到同原理结构的实际应用。整套机构以矩形安装底板作为承载基准，底板边缘做了圆角过渡处理，避免安装调试过程中锐边划伤操作人员，底板上预留的三个固定柱位，分别对应两组铰接连杆支座与中心齿轮轴的安装位置，安装孔位采用同轴度公差0.02mm的设计要求，保证各转动副运转时无卡滞、偏磨问题。核心传动部分由内齿圈、中心小齿轮、双组铰接连杆组成，内齿圈采用非整圆的异形延伸结构，齿圈段的内齿参数与中心小齿轮完全匹配，模数选取0.8的标准渐开线齿形，压力角20度，啮合侧隙控制在0.03-0.05mm之间，

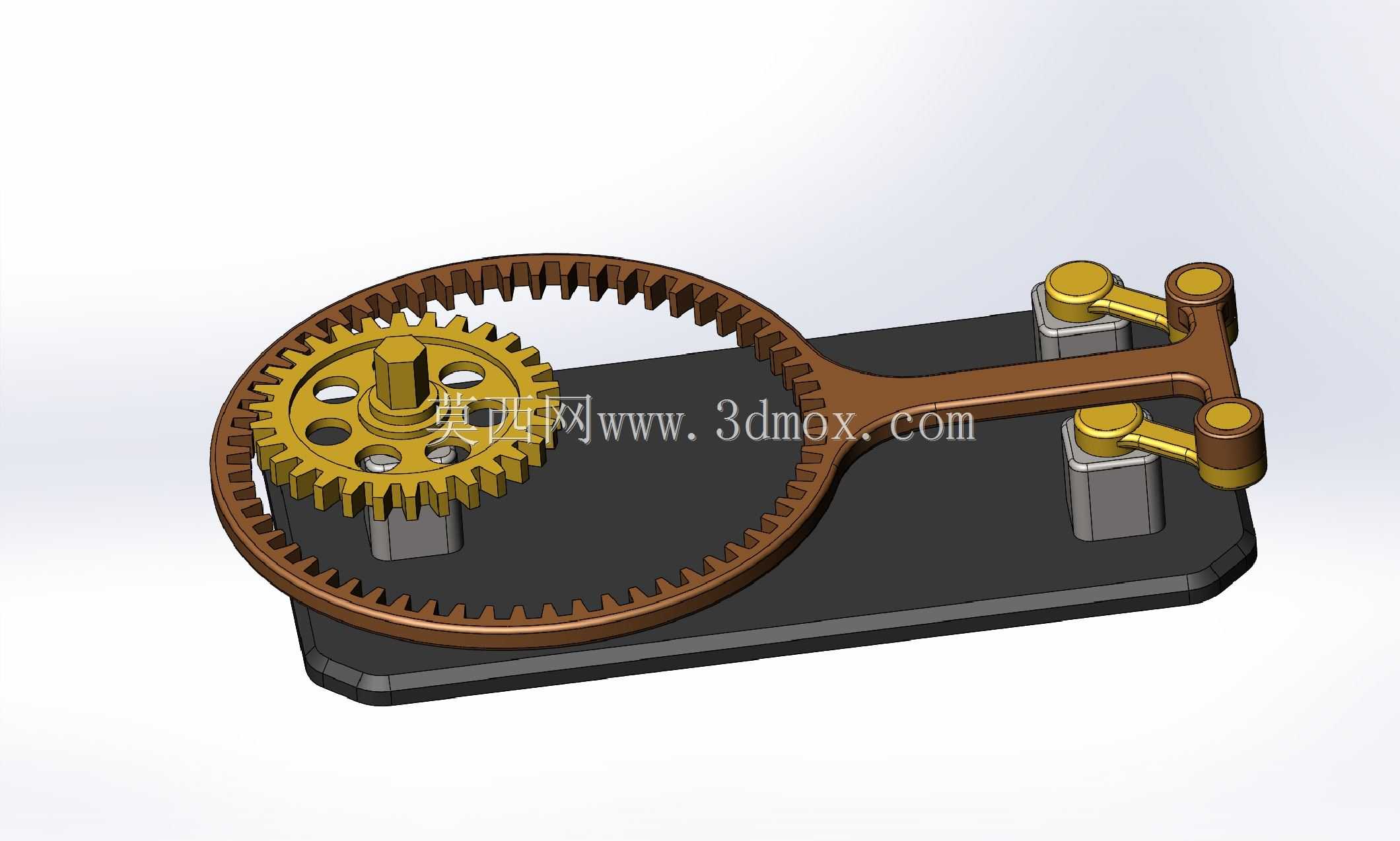

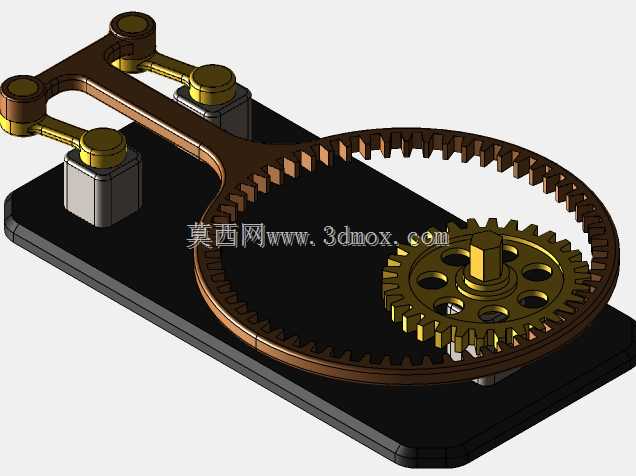

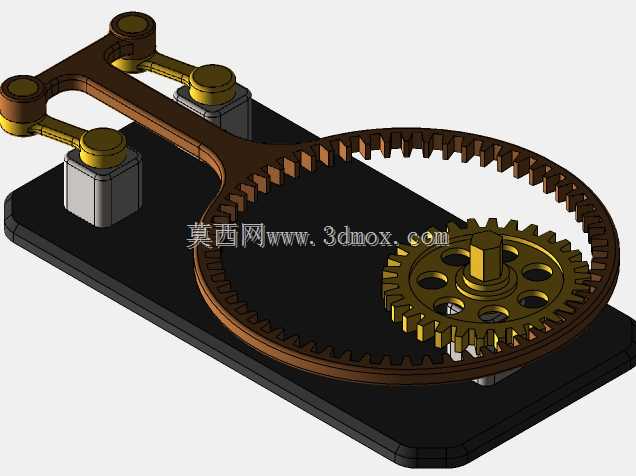

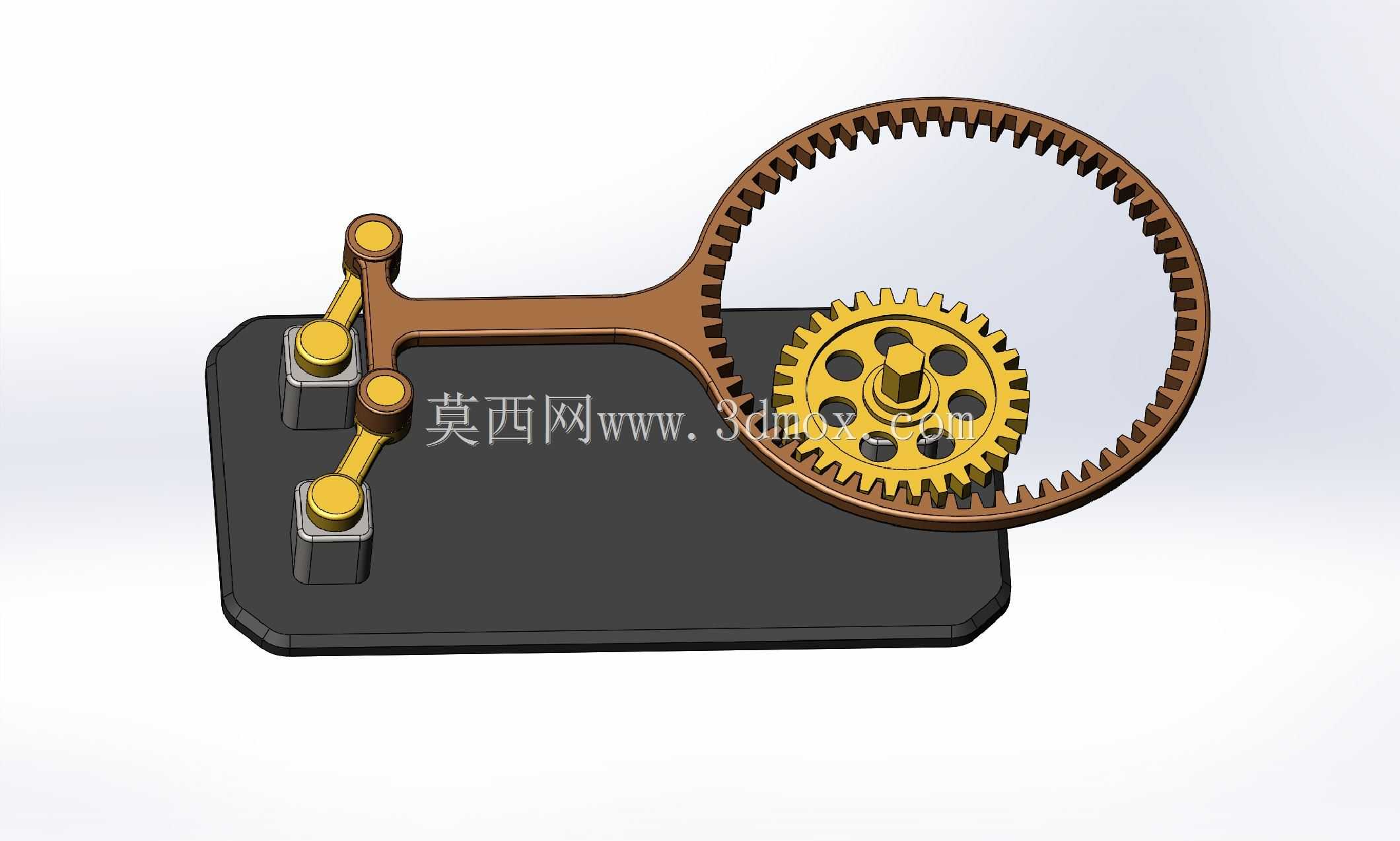

　　既保证传动过程无回差，也不会因加工误差导致啮合卡阻。内齿圈的延伸臂端通过铰接轴与两组平行连杆连接，连杆另一端铰接在底板的固定支座上，当中心小齿轮在输入轴驱动下转动时，会带动内齿圈做平面复合运动，此时两组连杆会同步做定轴摆动，直观展现行星轮系中行星轮、系杆与中心轮的运动关系，区别于常规行星轮系的固定内齿圈设计，这套结构将内齿圈作为运动输出构件，能实现特定轨迹的往复运动输出。从安装边界来看，整套机构的最大外轮廓尺寸集中在底板承载范围内，中心齿轮轴的伸出端长度控制在10mm以内，可直接连接微型步进电机或者手动旋钮作为动力输入，不需要额外加装传动转接件。在实际教学场景中，这套结构可以直接放置在实验台面上，不需要额外固定，

　　运转时所有运动构件的轨迹都在安全范围内，不会出现构件脱出的风险；在文创产品应用中，可将连杆末端连接装饰性构件，通过齿轮传动带动装饰件做规律往复运动，相比纯连杆机构，齿轮啮合的传动比更稳定，运动节奏均匀，长时间运转也不会出现连杆机构常见的铰接点松旷问题。设计过程中优先考虑了加工工艺性，所有齿轮零件都可采用线切割或者3D打印一次成型，不需要二次装夹加工齿形，连杆与铰接轴的配合采用间隙配合，轴孔公差带选取H8/g7，装配时不需要额外修配即可实现顺畅转动。内齿圈的延伸臂部分做了等宽设计，宽度与齿圈的轮缘厚度保持一致，既保证结构强度，也避免了多余材料的浪费，整体重量控制在200g以内，作为教学演示器具方便携带搬运。在功能特性上，

　　这套机构没有设置复杂的锁止或者变速结构，核心作用是直观展现内啮合齿轮传动与连杆运动的复合运动关系，运转过程中中心小齿轮每转动一圈，内齿圈会按照固定传动比完成对应角度的摆动，连杆的摆动幅度由内齿圈的节圆半径与连杆长度共同决定，设计时可通过调整连杆长度、中心齿轮与内齿圈的中心距，来改变最终的输出运动轨迹，适配不同的使用需求。比如在小型物料分拣工位中，可将内齿圈的延伸端连接真空吸头，通过固定轨迹的往复运动完成物料的短距离移送，相比气缸驱动的移送结构，这套纯机械传动的结构不需要复杂的气路配置，仅需一个动力输入即可完成固定动作，维护成本更低，运转噪音也更小。结构的受力点主要集中在齿轮啮合面与铰接轴位置，设计时齿面接触强度按照轻载工况核算，完全满足演示、轻载移送的使用需求，铰接轴位置采用黄铜衬套作为耐磨件，长时间运转也不会出现轴孔磨损导致的运动精度下降问题。
