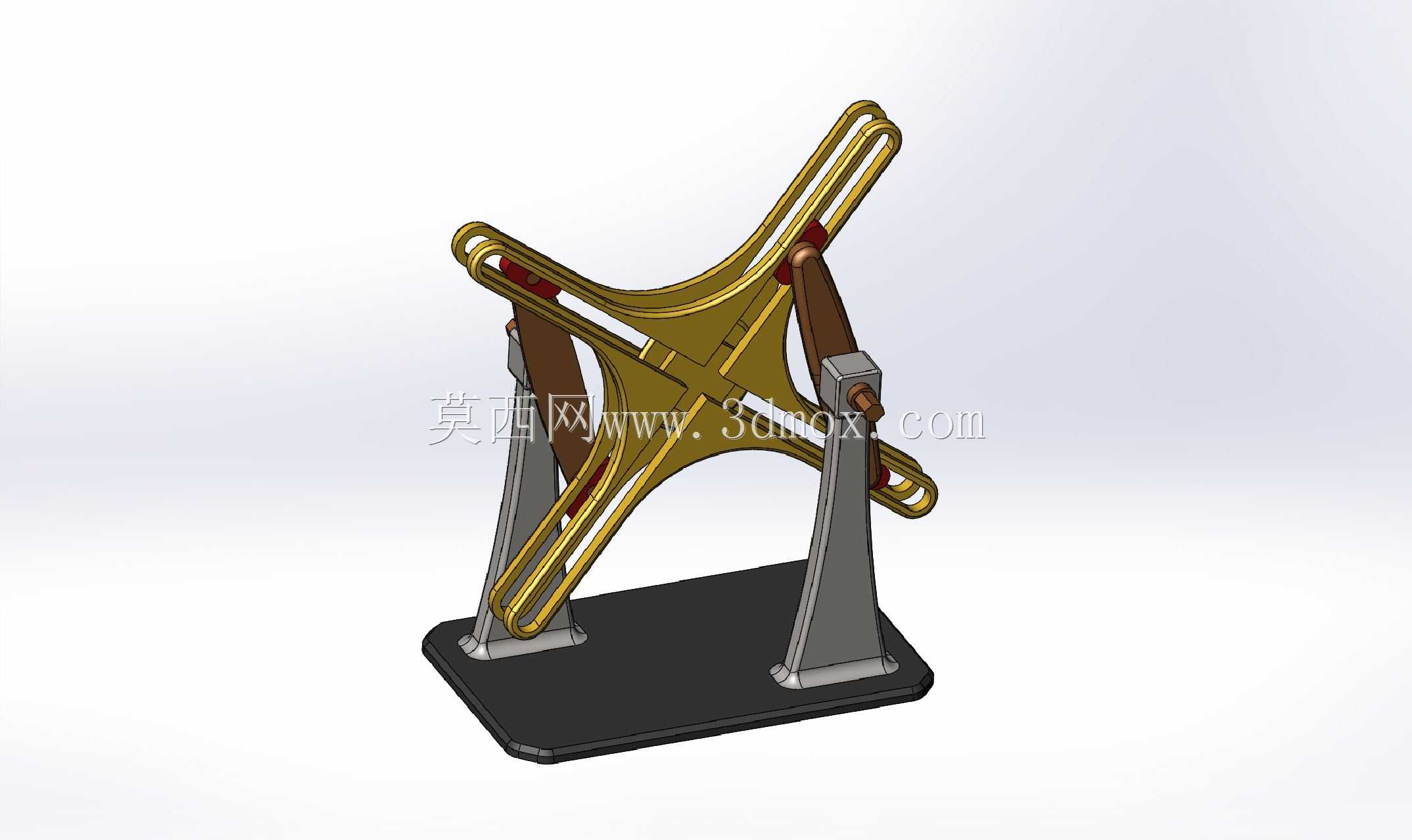

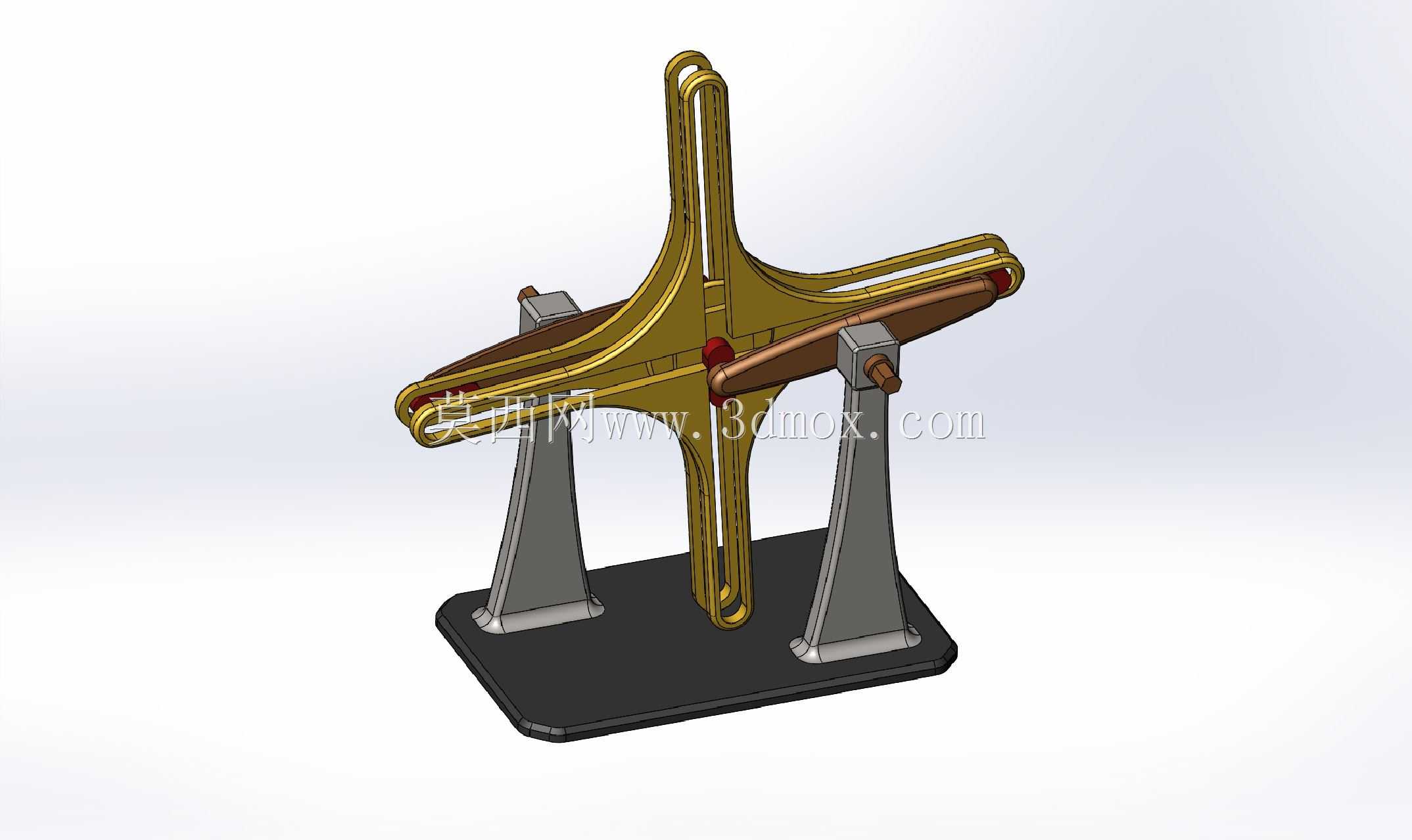

这套空间连杆传动演示机构,主要面向机械原理教学、传动方案验证场景使用,日常可放置在实验室教具台、机械设计工作室的方案展示区,用来直观展示多铰接点联动下的非线性运动轨迹特性,帮助设计人员快速理解空间连杆的运动约束关系,也可作为非标自动化设备中往复摆动工位的原理参考原型。整套机构采用对称式双立柱支撑布局,底部为整块矩形配重底座,安装时仅需保证底座底面与安装台面完全贴合,通过四个角点的预留孔位完成螺栓固定即可,底座的厚度经过配重校核,在上方构件做高速往复摆动时不会出现倾覆、滑移问题,安装边界需预留出左右两侧超出立柱外沿120mm、前后超出底座边缘80mm的操作空间,避免运动过程中构件与周边设备、工装发生干涉。

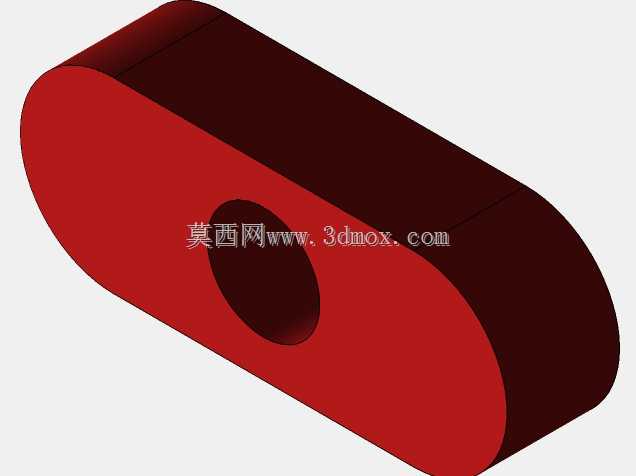

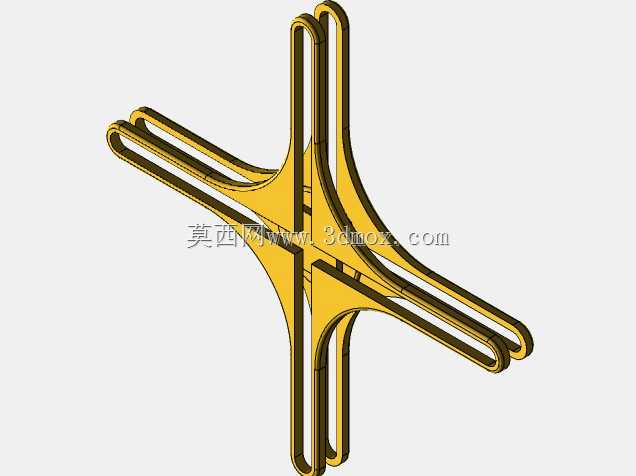

核心传动部分采用交叉式双轨槽型构件作为运动输出载体,两根平行的弧形轨槽与中心星形支架一体加工成型,轨槽的内壁粗糙度控制在Ra1.6以内,保证配套的铰接滑块在轨槽内滑动时无卡滞、无旷量,中心星形支架的四个延伸臂分别对应轨槽的四个端点位置,每个端点处都设计有铰接销轴安装位,可根据不同的运动轨迹需求调整连杆的铰接点位。驱动侧采用单输入摇臂结构,摇臂与中心支架的铰接点处镶嵌有自润滑铜套,无需频繁加注润滑脂即可长期维持低摩擦运转,摇臂的握持段做了圆弧包边处理,手动驱动演示时不会出现硌手、打滑的问题,摇臂与下方传动连杆的连接点采用偏心可调设计,通过调整偏心距可以改变输出端的摆动幅度,适配不同演示场景下的行程需求。

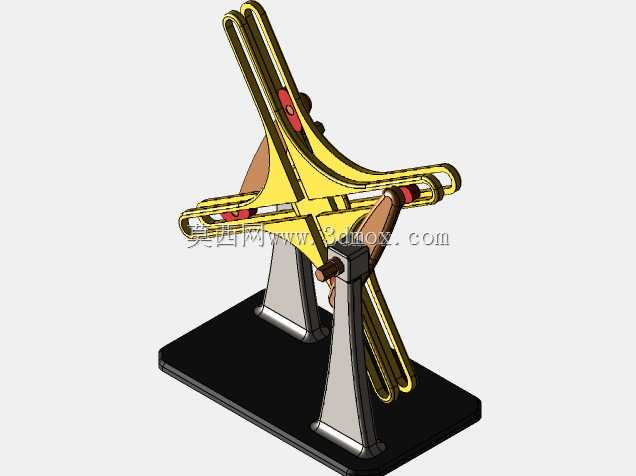

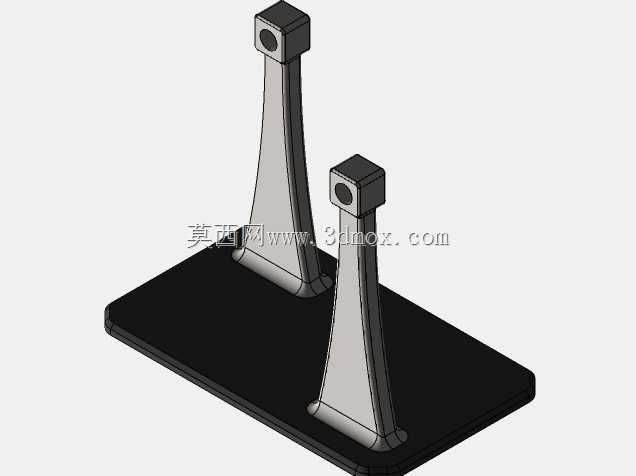

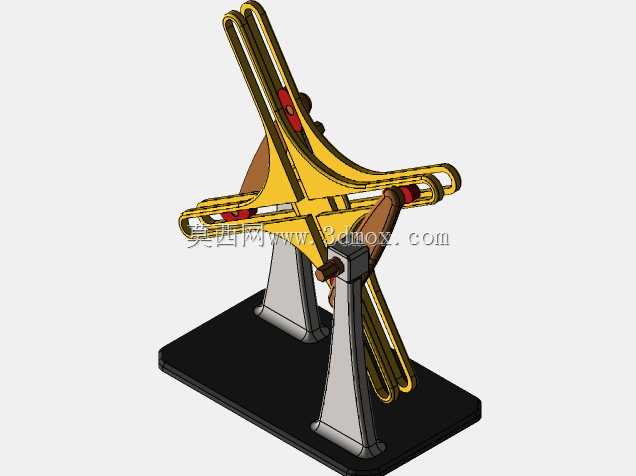

两侧的支撑立柱采用变截面梯形结构,从底座安装面向上逐步收窄,既保证了支撑刚度,又尽可能减少了对运动构件的空间遮挡,方便观察者从多个角度看清内部连杆的联动过程,立柱与底座之间采用定位销加螺栓的连接方式,装配时先通过定位销完成位置校准,再拧紧固定螺栓,可保证两侧立柱的同轴度误差控制在0.05mm以内,避免因安装偏差导致运动卡滞。整套机构的运动逻辑为:手动扳动摇臂做圆周方向的转动时,摇臂带动铰接的传动连杆做平面往复运动,连杆另一端的滑块在交叉轨槽内滑动,进而带动整个星形支架绕中心铰接点做定角度往复摆动,摆动过程中两根弧形轨槽会交替经过竖直、水平位置,完整展示空间约束下的运动转换过程,这种传动结构可直接移植到轻工设备的摆料工位、
分拣设备的导向拨叉机构中,相比传统的齿轮齿条摆动结构,具备运行噪音低、冲击载荷小、行程调整便捷的优势。在设计过程中,所有铰接点的间隙都经过反复校核,既不会因为间隙过大导致运动轨迹出现偏差,也不会因为间隙过小出现转动卡滞的问题,所有外露的构件边缘都做了R2以上的圆角处理,手动操作演示时不会划伤操作人员,轨槽的深度经过匹配计算,滑块嵌入轨槽的深度为槽深的三分之二,既保证了滑动过程的导向精度,又不会因为嵌入过深增加滑动摩擦阻力。
