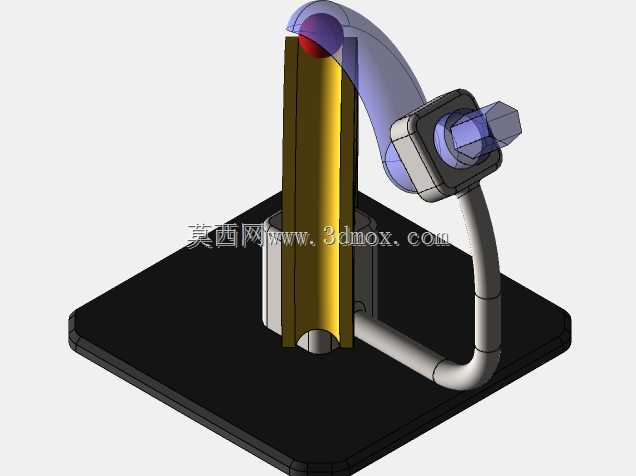

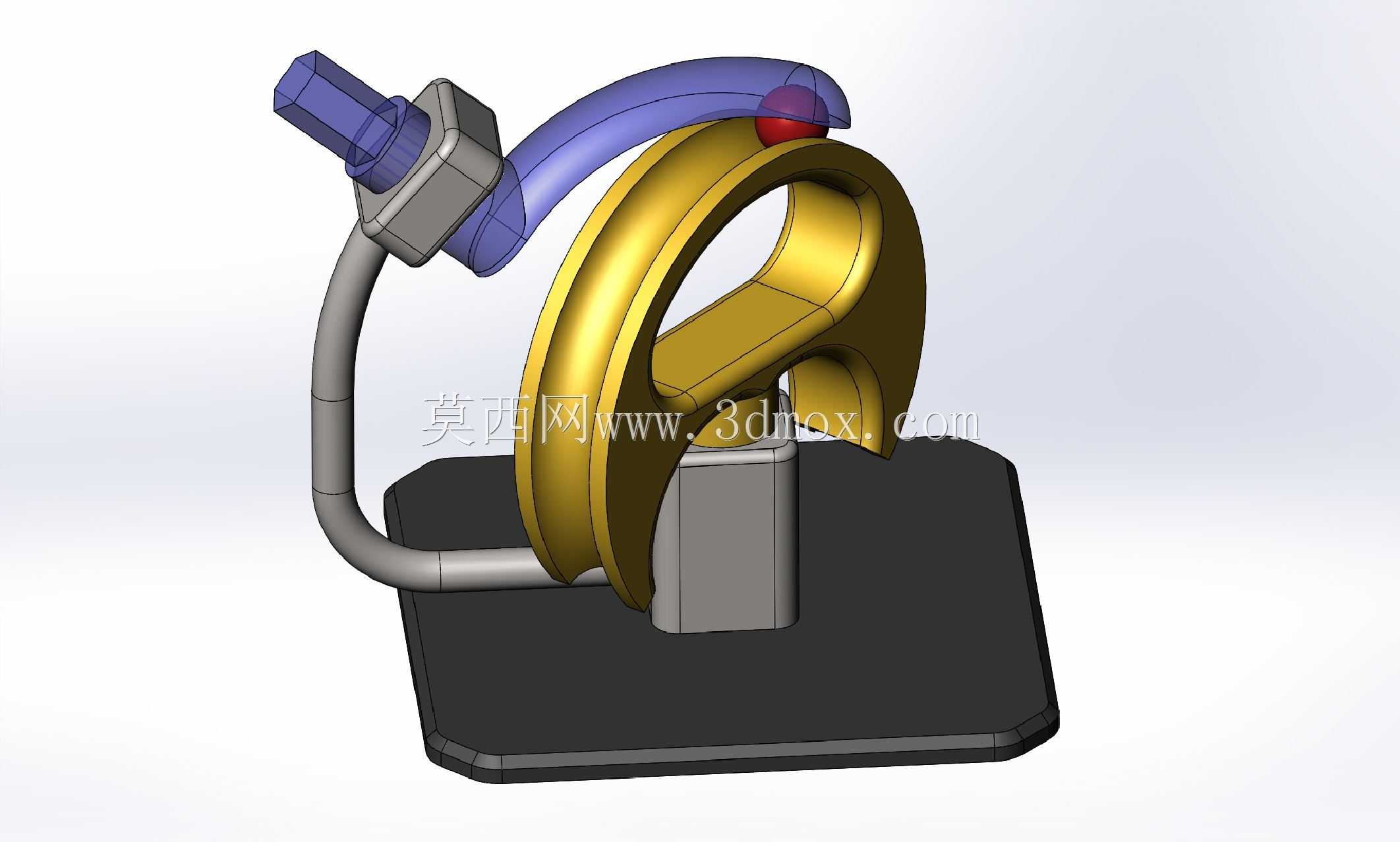

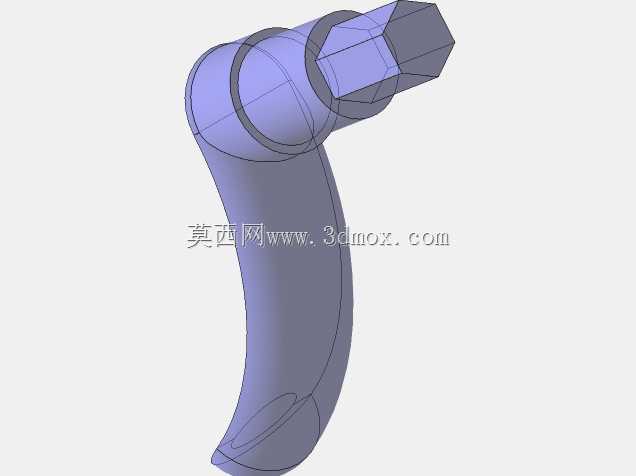

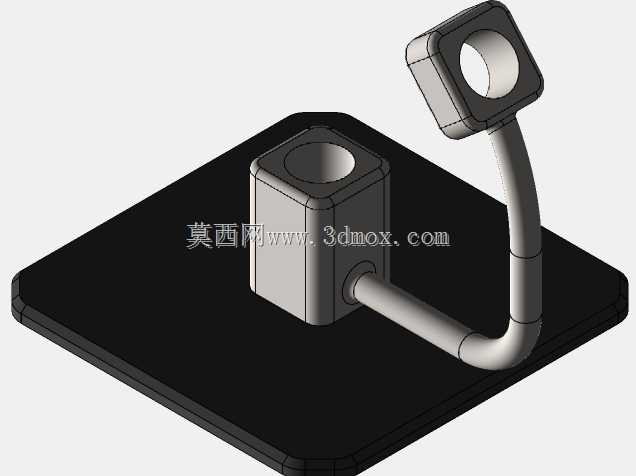

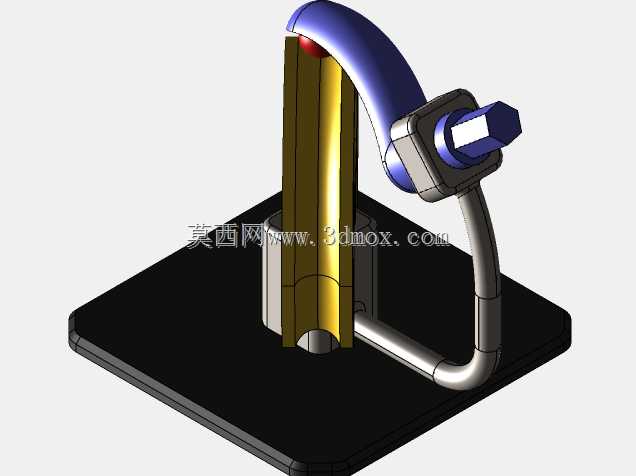

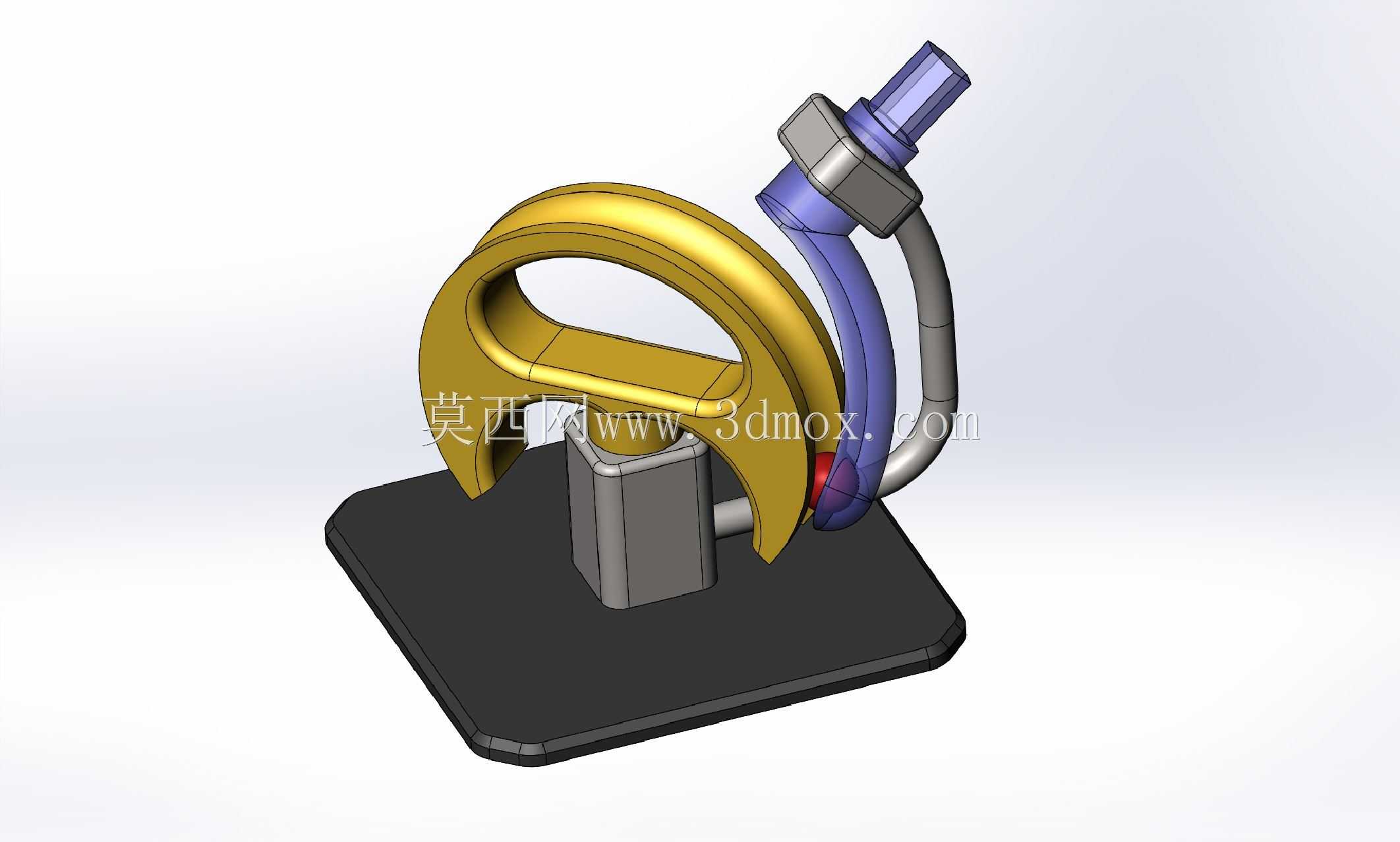

  也能作为教学演示机构直观展示空间槽轮的传动原理。从结构组成来看,整个机构分为基座支撑单元、主动拨杆组件、球形槽轮转位单元三个部分,底部的方形安装基座做了圆角处理,四个角预留了安装沉孔,安装时可以直接通过螺栓固定在设备台面上,基座的中心立柱是整个槽轮组件的回转支撑基准,立柱的轴线与球形槽轮的回转轴线重合,保证槽轮转位时的同轴度,避免出现卡滞。主动拨杆是弯臂式结构,一端的拨销头部做了圆弧倒角,和球形槽轮上的弧形导槽间隙配合,拨杆的输入端是带扁位的轴头,可以直接和步进电机、小型减速电机的输出轴连接,不需要额外做联轴器转接,安装时只要保证拨杆的回转轴线与球形槽轮回转轴线的空间夹角符合设计值,就能实现稳定的间歇传动。这套球形耦合槽轮传动结构,核心解决的是小空间内间歇分度传动的换向平顺性问题,在常规槽轮机构的应用场景里,平面外槽轮的传动冲击、入槽间隙一直是小型分度设备的痛点,尤其是在轻工包装、小型工位转台、精密送料机构这类对传动噪音、定位精度有要求的场景,传统平面槽轮的拨销入槽碰撞会带来明显的工位停顿冲击,长期运行还会加剧槽口磨损,导致分度精度漂移。这套结构把槽轮的导向曲面做在球形回转体上,拨销的运动轨迹沿着球面的弧形导槽完成啮合与脱开,相比平面槽轮的直线入槽路径,弧形轨迹能让拨销进入导槽的过程更平缓,速度变化率更低,从根源上降低了传动冲击,适合用在小型自动化设备的间歇送料工位、多工位检测台的分度驱动单元,

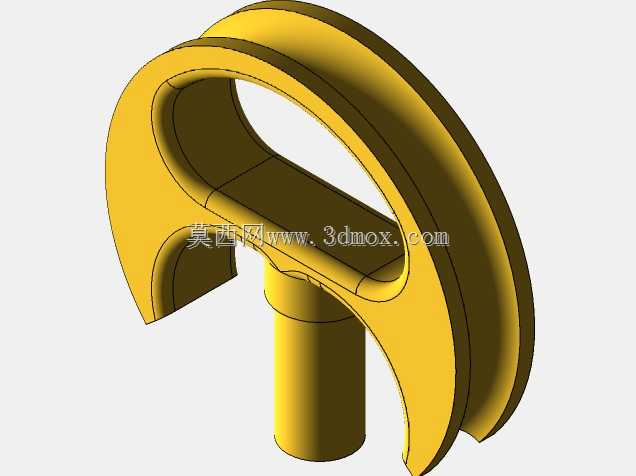

  球形槽轮的导槽是沿着球面螺旋走向加工的,导槽的截面是半圆形,和拨销的圆柱面完全贴合,传动过程中接触面积比平面槽轮更大,单位面积的接触应力更小,耐磨性能更好,槽轮的输出端可以直接连接工位转盘、送料拨叉这类执行件,不需要额外增加传动换向结构,能有效压缩整个传动单元的占用空间。设计这类空间槽轮机构的时候,首先要确定的是分度数,也就是主动轴转一圈槽轮带动输出端转过的工位数量,这套结构的导槽数量对应单工位分度,主动轴每回转一周,槽轮带动输出端完成一次固定角度的转位,停顿阶段拨杆的圆弧锁止面会和槽轮的外圆弧面贴合,实现输出端的位置锁止,不需要额外增加定位销或者刹车结构,就能保证停顿时的位置稳定性。安装边界方面,

  整个机构的安装基座长宽尺寸控制在小型传动单元的常用规格范围内,整体高度从基座底面到拨杆输入端的顶部尺寸,适配多数小型自动化设备的安装腔空间,输入端轴头的直径、安装孔位的孔距都符合通用小型传动组件的安装标准,可以直接替换同规格的平面槽轮机构,不需要对原有设备的安装结构做大规模改动。实际应用中,这类球形槽轮机构因为传动冲击小、运行噪音低,特别适合用在对作业环境噪音有要求的桌面型自动化设备上,比如小型电子元件的分选转台、标签粘贴的工位分度机构、精密零件的检测工位转位,相比棘轮机构、凸轮间歇分割器,这类结构的零件数量更少,加工难度更低,不需要高精度的凸轮磨削加工,普通的三轴CNC加上曲面精加工就能完成核心零件的加工,制造成本更低,

  维护也更方便,只需要定期在导槽和拨销的接触位置涂抹润滑脂,就能保证长期稳定运行。在建模过程中,球形导槽的曲面拟合是核心难点,要保证拨销在整个运动行程里和导槽的间隙均匀,既不能间隙过大导致传动回差,也不能间隙过小出现运动卡滞,需要通过运动仿真反复调整导槽的曲率变化,匹配拨杆的回转半径和空间夹角,让拨销在入槽、传动、脱开的整个过程中速度曲线平滑,没有突变。另外,支撑立柱和槽轮的配合面要选择合适的配合公差,既要保证槽轮回转灵活,又要控制径向窜动,避免因为窜动导致拨销和导槽出现偏磨。拨杆的弯臂部分要做足够的刚性加强,避免传动过程中因为受力出现形变,导致拨销和导槽的配合位置偏移,出现卡滞或者磨损加剧的问题。基座的安装平面要保证平面度,安装时如果基座平面倾斜,会导致整个机构的回转轴线出现偏斜,直接影响传动平顺性和分度精度。
