曲柄摇杆式轮盘传动演示机构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630836
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构
  • 曲柄摇杆式轮盘传动演示机构

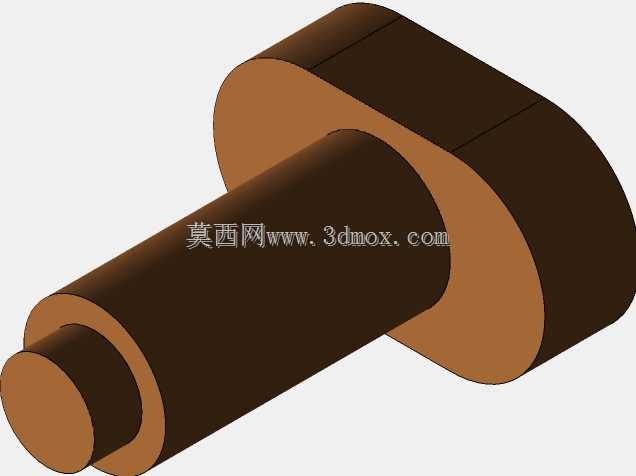

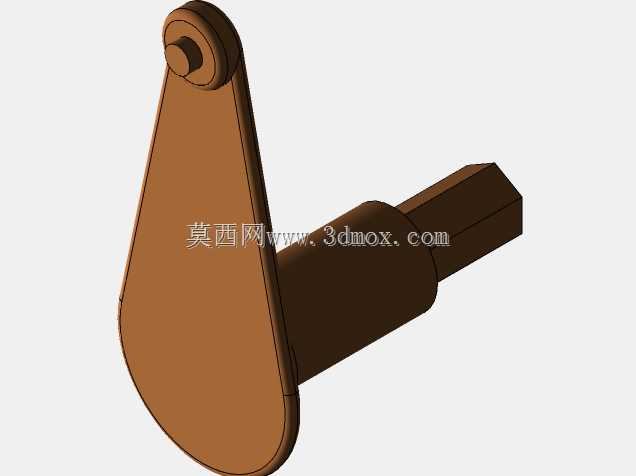

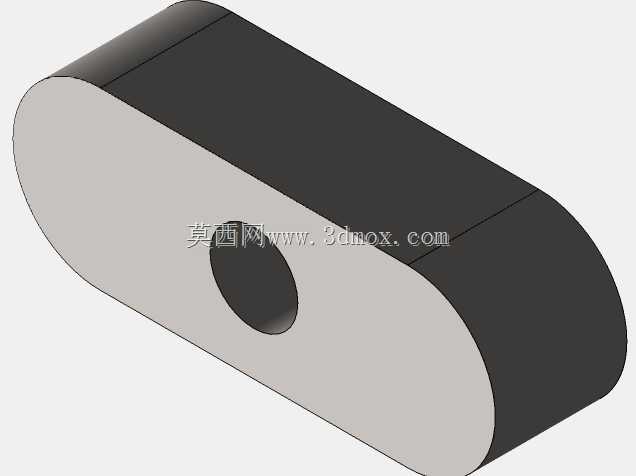

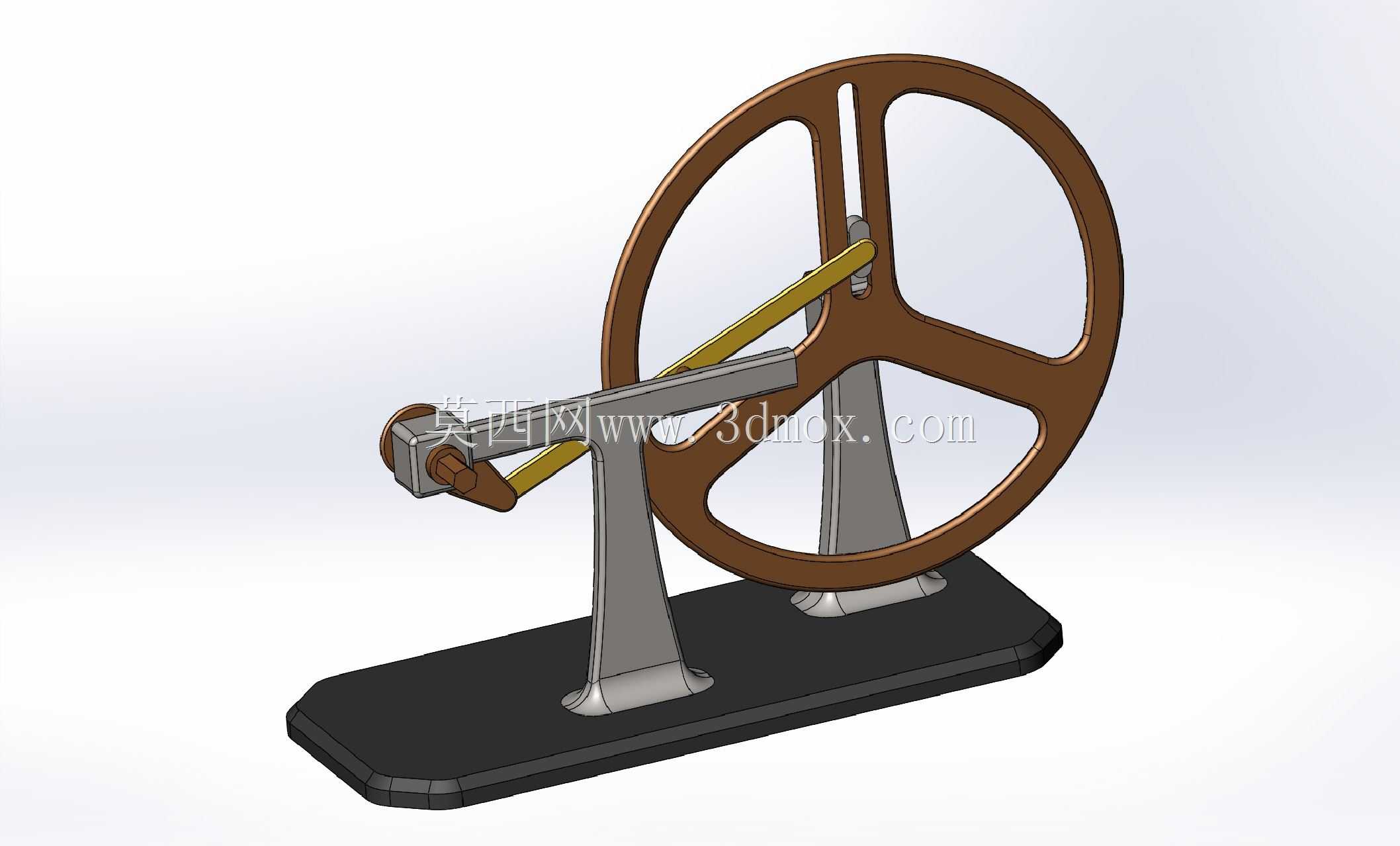

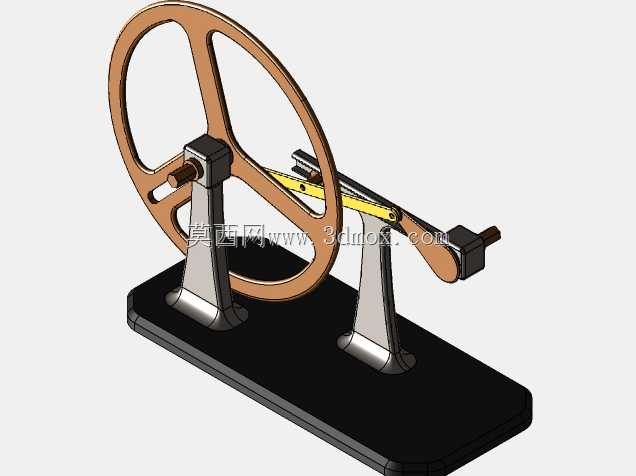

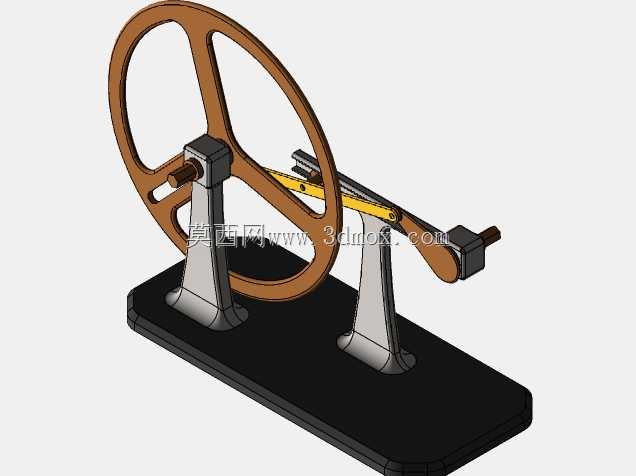

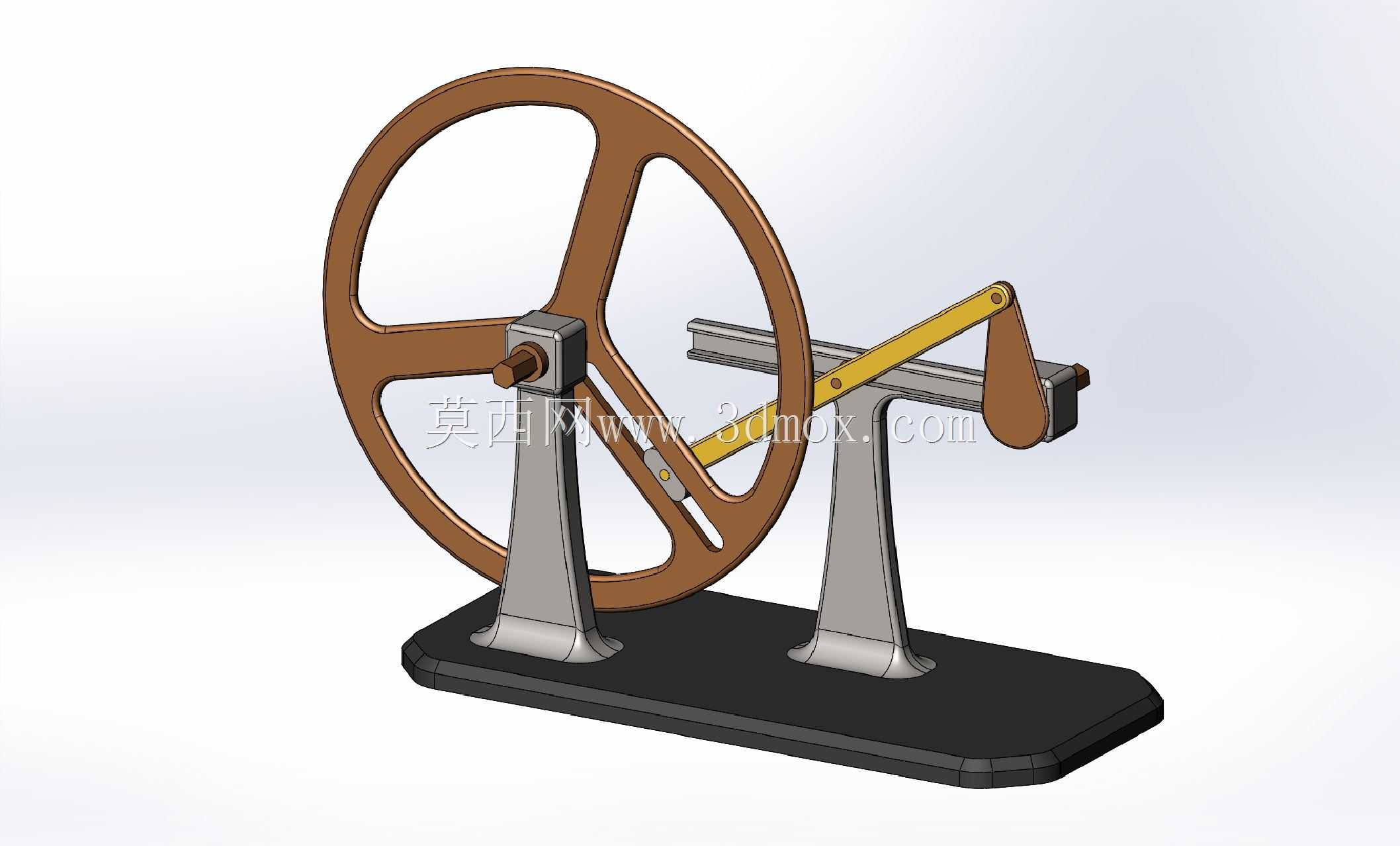

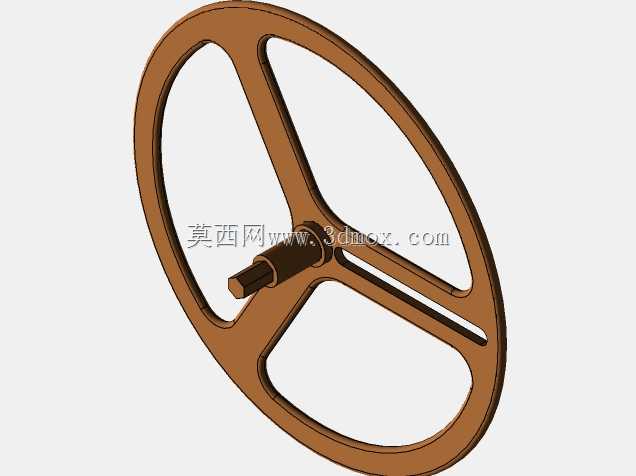

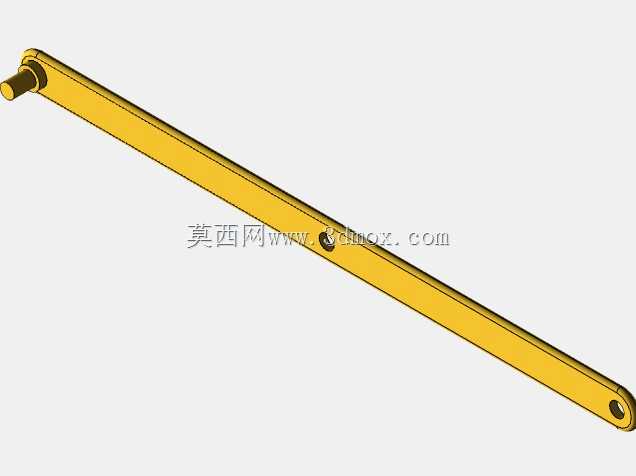

  这套轮盘摇杆组合机构,核心是实现连续回转运动到往复摆动的稳定转换,在轻工送料、小型冲压设备的进给单元、老式纺织机械的开口机构里都能见到同原理的结构落地,不少教学实训台也会采用类似构型做运动学演示,帮助刚接触机械原理的从业者理解低副机构的运动特性。从结构布局来看,大直径带三辐条的轮盘作为主动件,通过偏心轴销连接带滑槽的摇杆段,动力输入后轮盘整周转动,会带动铰接在中部支座上的黄色摇杆做定角度往复摆动,末端的配重块用来平衡摇杆摆动过程中的惯性力,避免高速运转时出现机构震颤。设计时首先要确定的是轮盘偏心距,这个参数直接决定摇杆的摆角范围,偏心距过大会导致摇杆摆动到极限位置时出现传动角过小的死点问题,过小则会让摆角达不到执行端需要的行程,

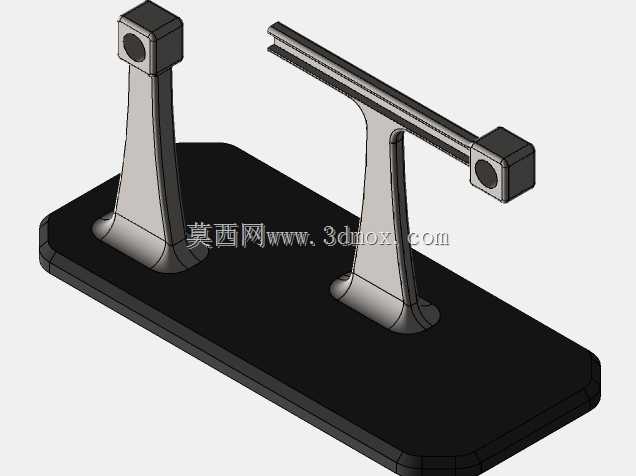

  实际选型时要匹配执行端的动作行程倒推偏心距数值。两个立式支座的安装孔位要保证同轴度,轮盘的回转轴和摇杆的铰接轴平行度误差需要控制在0.05mm以内,不然运转时会出现卡滞、磨损加剧的问题,底座采用带圆角的矩形平板结构,安装孔预留在底座四角,方便直接固定在实训台或者设备机架上,整体安装边界的长宽尺寸控制在400mm×180mm区间,高度方向不超过250mm,不会占用过多安装空间。轮盘的辐条采用等角度120°分布,既保证轮盘的结构刚度,又能减少不必要的重量,降低转动惯量,启动时的动力损耗更小;摇杆上的滑槽设计要考虑销轴的滑动间隙,间隙留0.1-0.2mm即可,既要保证滑动顺畅,又不能因为间隙过大出现运动冲击,

  滑槽的长度要覆盖轮盘偏心转动时销轴的整个运动轨迹,避免运转到极限位置时销轴脱出滑槽。实际应用中如果是用于生产设备的进给机构,还可以在摇杆末端加装执行夹具,配合轮盘的匀速转动实现周期性的送料动作,送料的频率可以通过调整轮盘的转速来控制,适配不同节拍的生产线需求;如果是用于教学演示场景,还可以在轮盘和摇杆上贴刻度标识,直观展示不同转角下摇杆的位置变化,辅助理解曲柄摇杆机构的急回特性——也就是工作行程摇杆运动速度慢、回程速度快的特性,这个特性在很多需要慢进快退的生产设备里能有效提升作业效率。整套机构的运动副全部采用低副连接,面接触的结构让单位面积承受的压强更小,耐磨性能更好,日常维护只需要定期在铰接销轴和滑槽位置加注润滑脂即可,

  使用寿命比高副机构更长,适合在有粉尘、轻度油污的车间环境下长期运行。设计建模时要注意各个运动部件的干涉检查,尤其是轮盘转动到靠近支座的位置时,要确认辐条不会和支座、摇杆产生碰撞,摇杆摆动到左右极限位置时,末端的配重块不能碰到底座或者轮盘边缘,这些细节如果在建模阶段没排查到位,实际加工装配后就会出现机构无法正常运转的问题。另外支座的根部做了圆弧过渡处理,避免应力集中,长期承受交变载荷的情况下不会出现根部断裂的问题,底座的厚度设置在15mm左右,保证足够的配重,机构高速运转时不会出现底座晃动的情况,不需要额外加装压块固定。
