这套摆动盘传动机构的设计,最初是面向小型动力传递场景做的结构验证,不少桌面级演示教具、小型手动动力输出装置、甚至部分老式纺织机械的间歇送进单元里,都能看到这类结构的变形应用。区别于常规的定轴齿轮传动,这套结构通过偏心轴段与摆动盘的配合,能把输入端手轮的连续旋转运动,转化为摆动盘的定角度往复摆动,同时通过盘体上的辐条式镂空结构,在保证结构刚度的前提下尽可能降低转动惯量,手动驱动时的操作阻尼会比实心盘结构低三成左右,长时间操作也不容易出现手部疲劳。

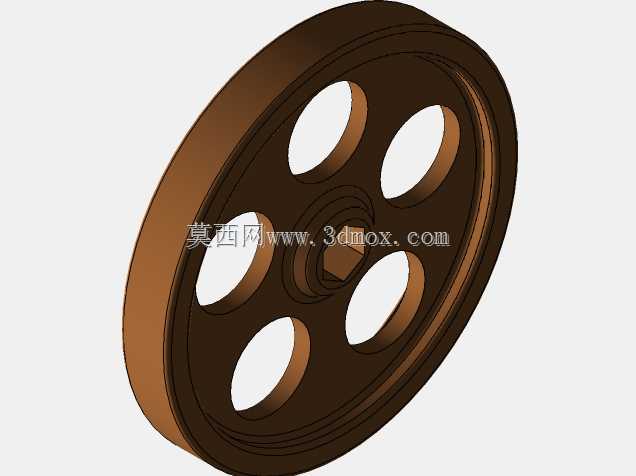

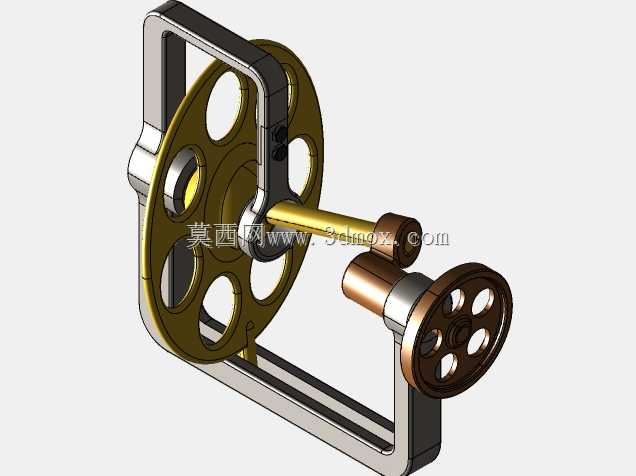

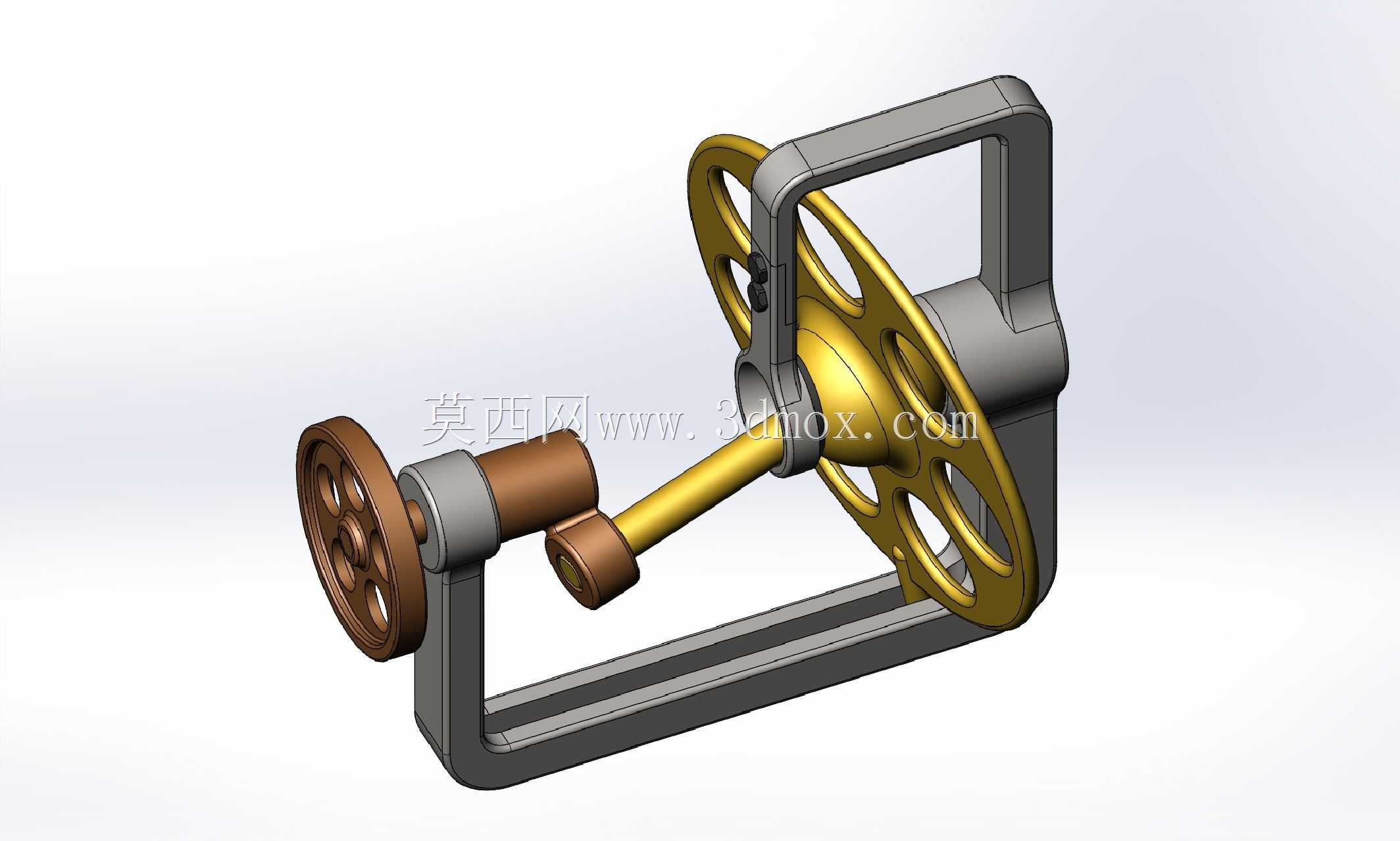

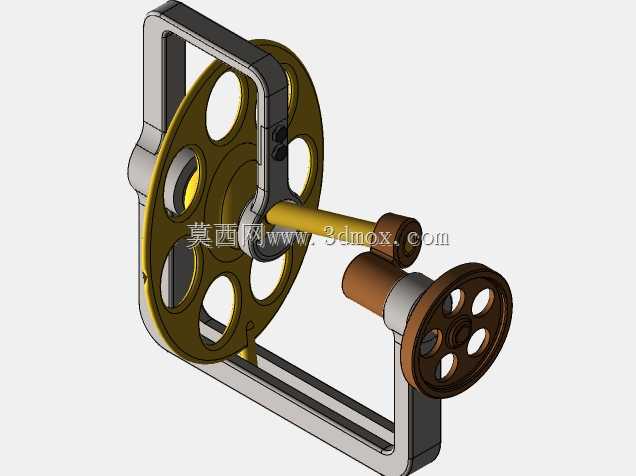

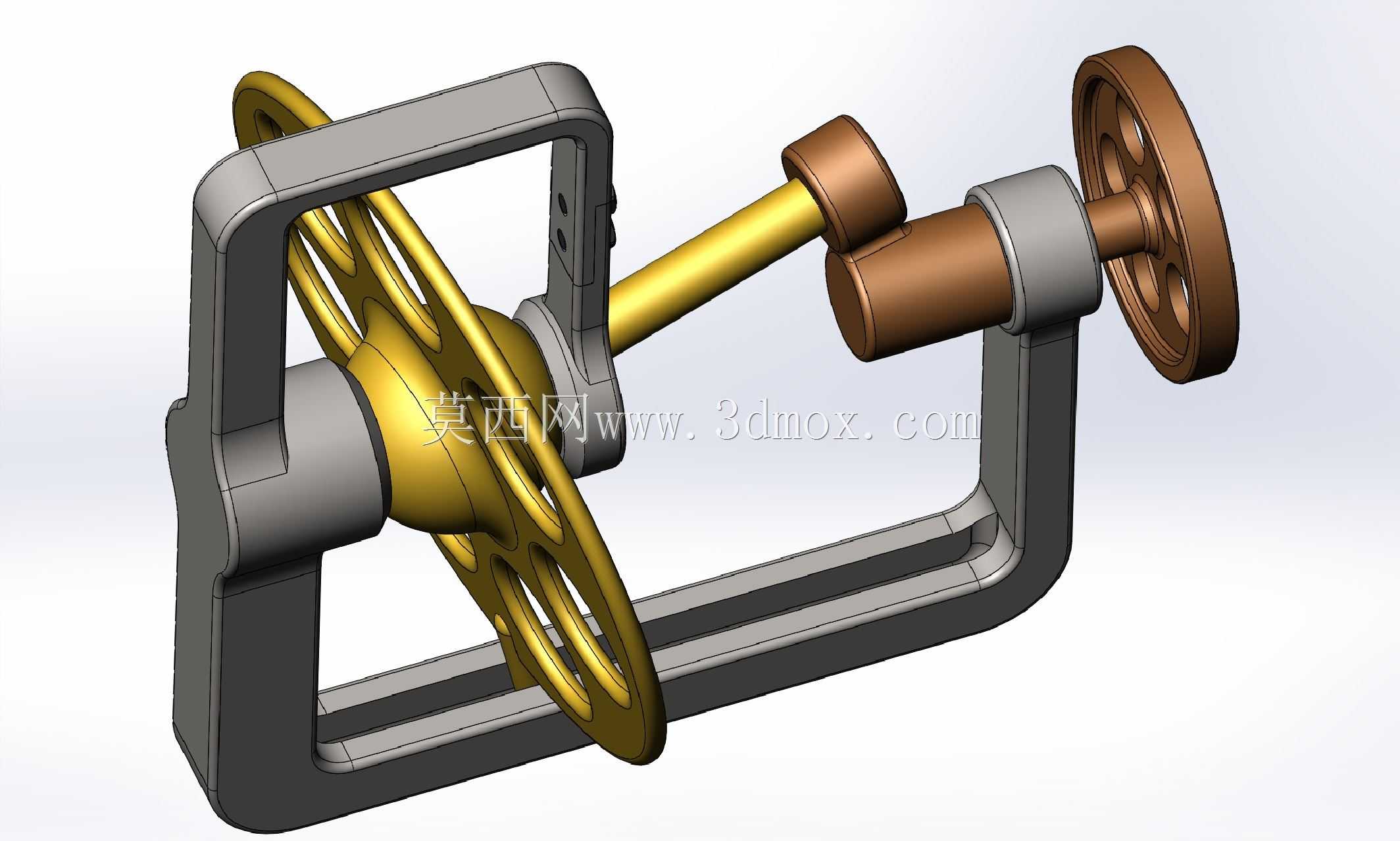

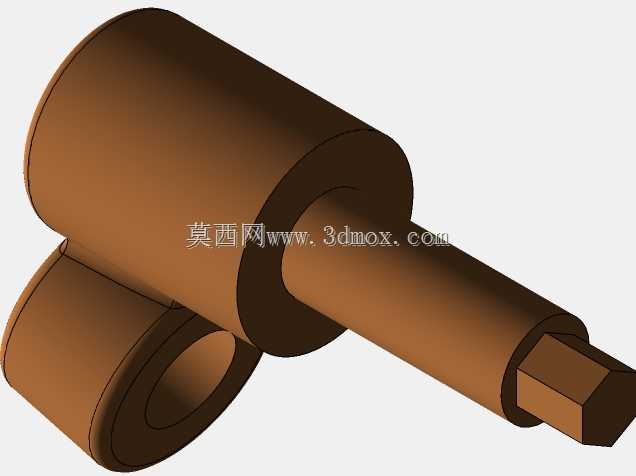

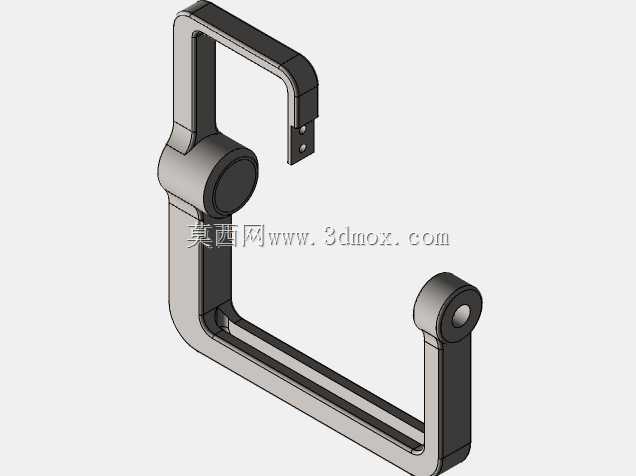

从实际安装边界来看,整套机构的支撑框架采用U型一体式铸铝结构设计,两个支撑臂的同轴度公差控制在0.02mm以内,避免轴系转动时出现卡滞;输入端的手轮采用防滑轮缘设计,握持转动时不会出现打滑,手轮与主轴之间通过平键连接,传递扭矩时不会出现相对滑动。主轴上的两个铜质轴套采用过盈配合压装在框架支撑臂的安装孔内,轴套内孔开有储油槽,加注一次润滑脂就能满足连续运转1000小时以上的润滑需求,日常维护不需要频繁拆解结构。中间的偏心轴段与主轴为一体式加工,偏心距根据摆动角度需求做了匹配设计,偏心套与摆动盘的内孔之间采用间隙配合,间隙量控制在0.01-0.015mm之间,既保证转动灵活,又不会因为间隙过大出现传动回程误差。

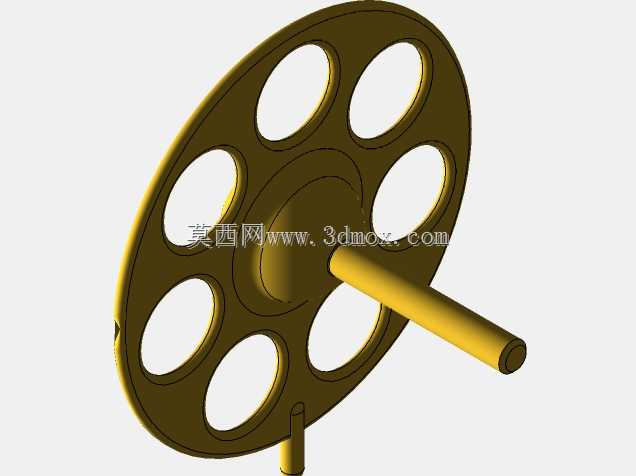

设计过程中最先敲定的是摆动盘的结构参数,最初的方案里摆动盘采用实心轮结构,做运动仿真的时候发现手动驱动时的启动力矩偏大,尤其是在偏心轴过死点位置的时候,需要施加的力超过了普通人单手操作的舒适阈值,后来把轮体改成了六辐条镂空结构,在轮缘位置保留足够的宽度来和偏心套配合,辐条的厚度做了等强度优化,靠近轮毂位置的厚度比轮缘位置厚2mm,既保证了轮体承受交变载荷时不会出现辐条断裂,又把整体重量降了下来,启动力矩直接降到了舒适操作区间内。支撑框架的截面尺寸也做了多轮迭代,最初的框架壁厚是3mm,做有限元分析的时候发现当轴系传递最大扭矩时,框架支撑臂的变形量超过了0.05mm,会导致轴套偏磨,后来把壁厚调整到4.5mm,同时在框架的弯折位置做了圆角过渡,避免应力集中,变形量直接控制在了0.01mm以内,完全满足长期运转的精度要求。
实际应用场景里,这套机构可以直接作为手动演示教具的核心传动单元,用来讲解偏心传动、运动转换的机械原理,也可以经过参数缩放后用到小型自动化设备的间歇送料机构里,通过调整偏心距的大小,就能改变摆动盘的摆动角度,适配不同的送料行程需求。安装的时候只需要把U型框架的底面通过螺栓固定在安装基板上,不需要额外做复杂的同轴度调整,因为框架本身的两个支撑孔是一次装夹加工完成的,出厂时就已经保证了同轴度要求,现场安装只需要固定四个安装螺栓就能完成装配,大幅降低了现场调试的工作量。轴系上的所有转动配合面都做了表面粗糙度处理,配合面的Ra值控制在1.6以下,转动时的摩擦阻力很小,不需要额外加装轴承就能实现顺畅运转,对于低成本的小型设备来说,能省下不少轴承采购和安装的成本。另外整套机构的所有零件都采用模块化设计,每个零件都可以单独拆卸更换,比如手轮磨损之后只需要拆下手轮端的锁紧螺母就能更换新的手轮,轴套磨损之后也可以直接用工具把旧轴套压出,压入新的轴套就能继续使用,后期维护的成本非常低。在做运动干涉检查的时候,特意把摆动盘和框架内壁之间的间隙留了3mm,就算加工过程中出现少量的尺寸误差,摆动盘转动的时候也不会和框架内壁发生刮擦,零件的加工公差带可以适当放宽,进一步降低了零件的加工成本,适合小批量生产加工。
