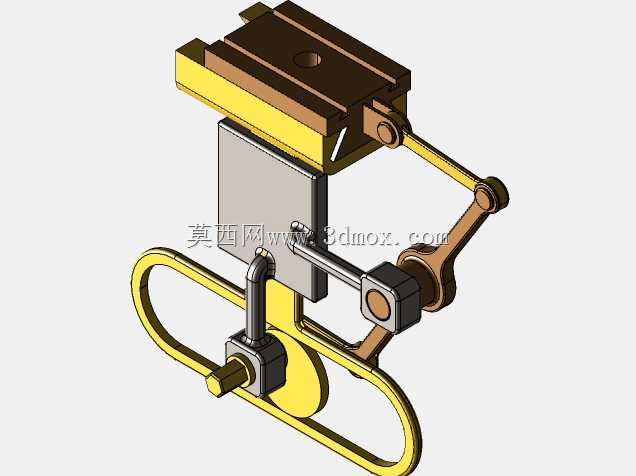

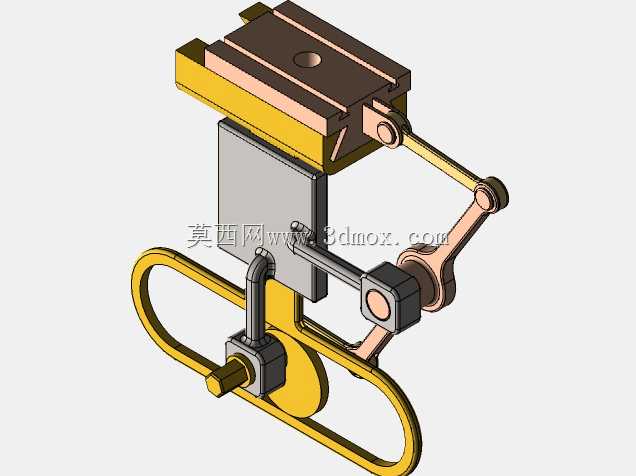

曲柄连杆式振动台机械传动结构

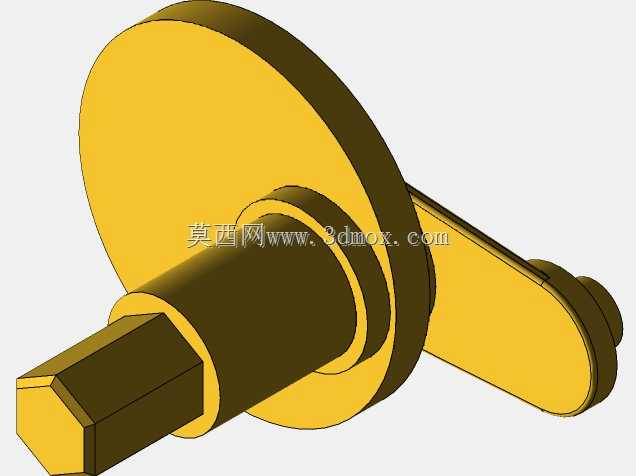

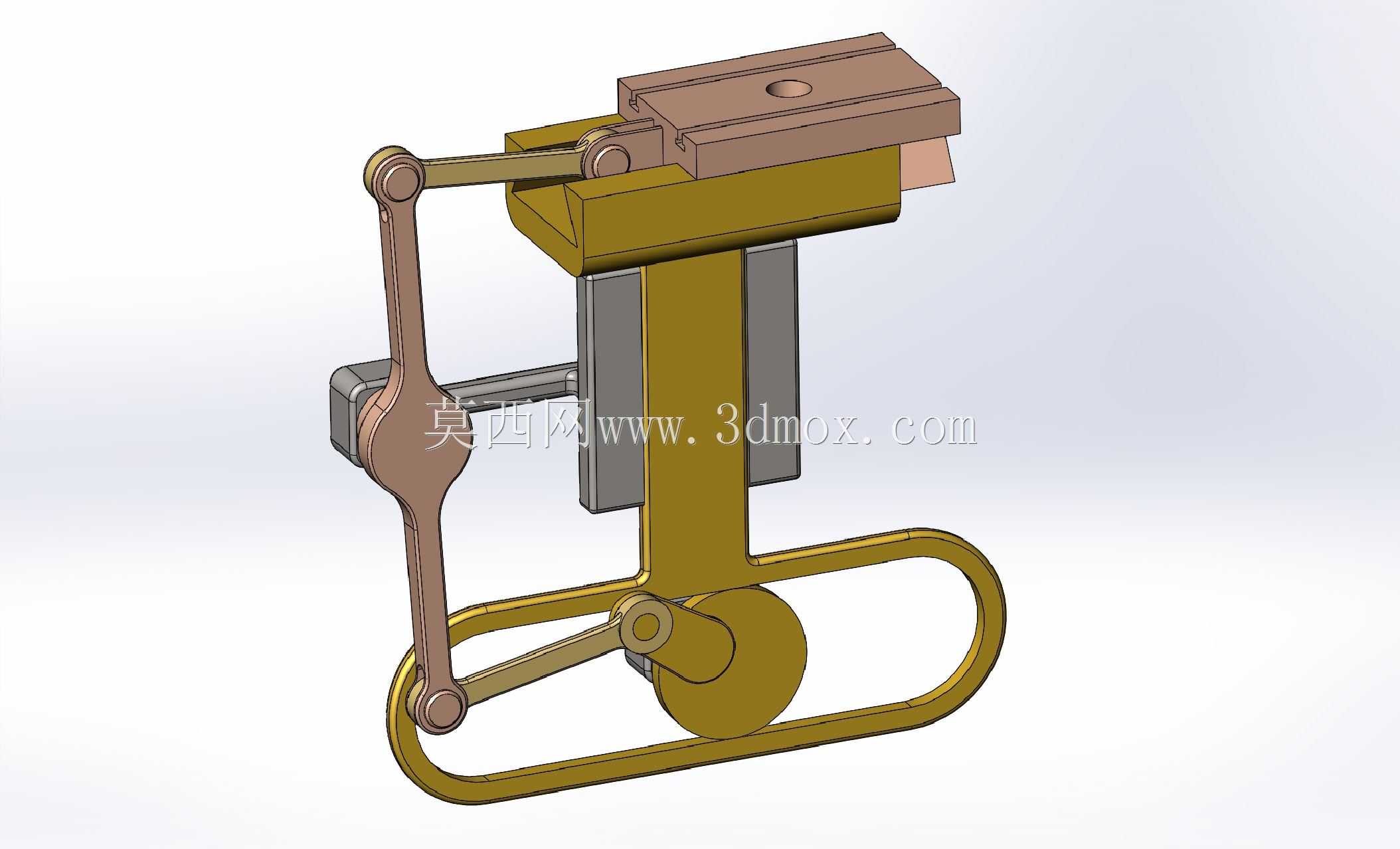

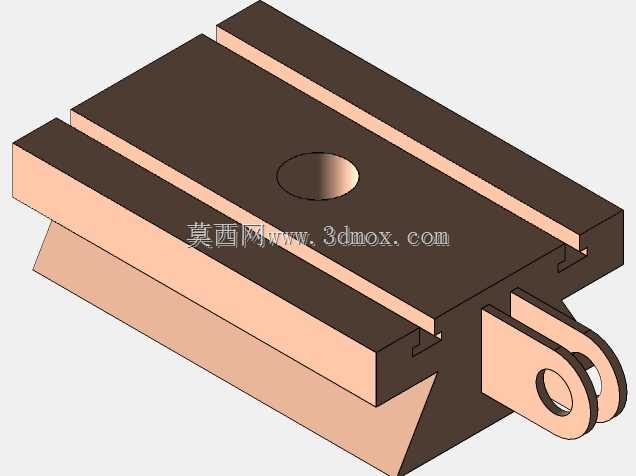

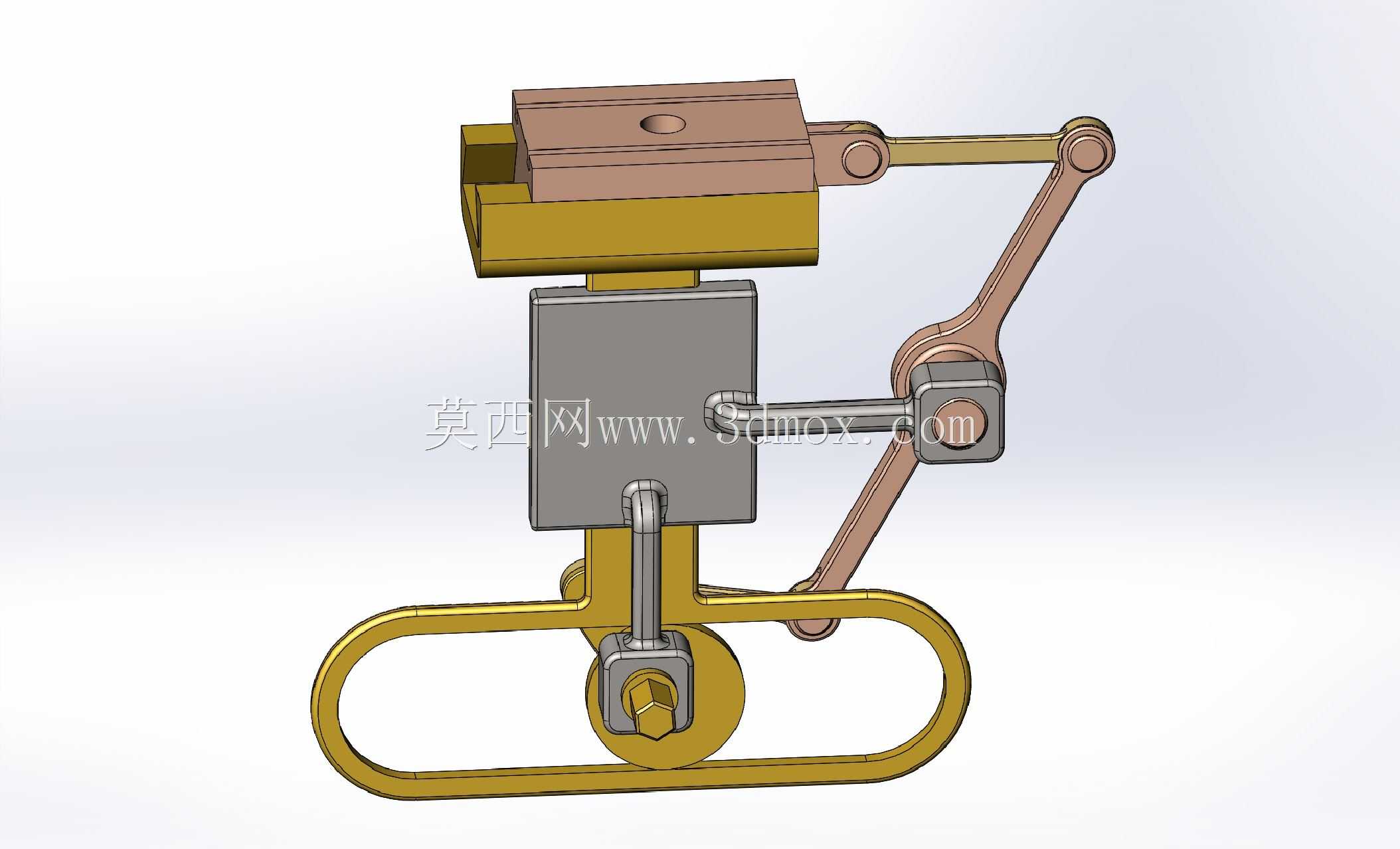

　　这套曲柄连杆式振动传动结构，核心是通过旋转运动到往复直线振动的转换，实现小振幅高频振动输出，在小型物料筛分、实验室试件振动测试、小型工件振实排布等场景中有着广泛的适配性。整套结构的动力输入侧采用偏心曲柄设计，曲柄轴端预留标准轴径连接位，可直接匹配常规小型驱动源的输出轴，无需额外定制转接法兰，降低了配套选型的适配成本。从结构布局来看，上部的滑动工作台采用燕尾槽式滑动导向配合，导向面预留了足够的接触长度，可避免往复运动过程中出现卡滞、偏摆问题，工作台面开设的标准安装孔位，可直接固定工装夹具、试件载台或者筛分料槽，安装孔的孔距按照通用小型工装的安装尺寸设计，兼容多数常规实验、小批量生产场景的装夹需求。传动链路中，

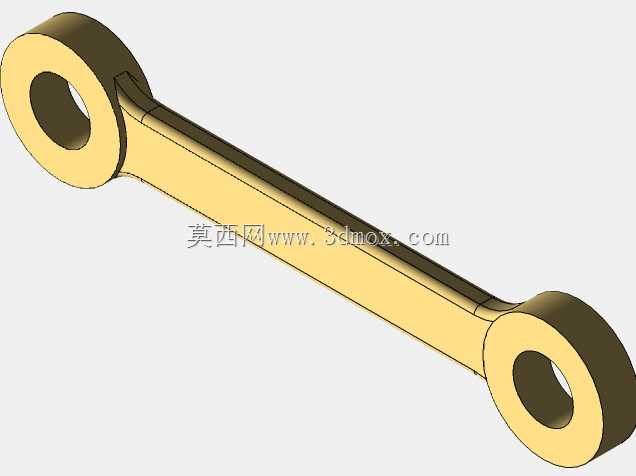

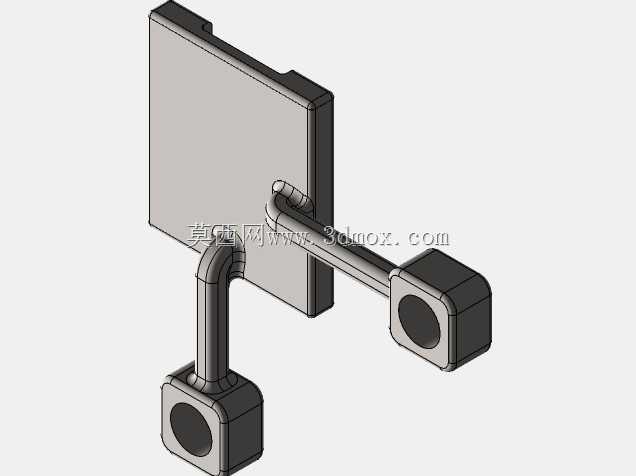

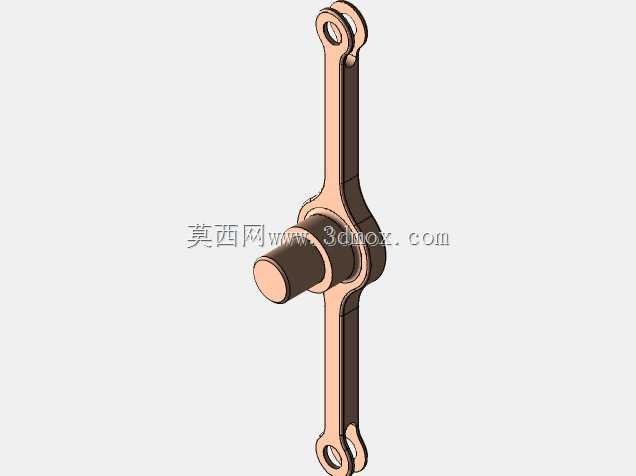

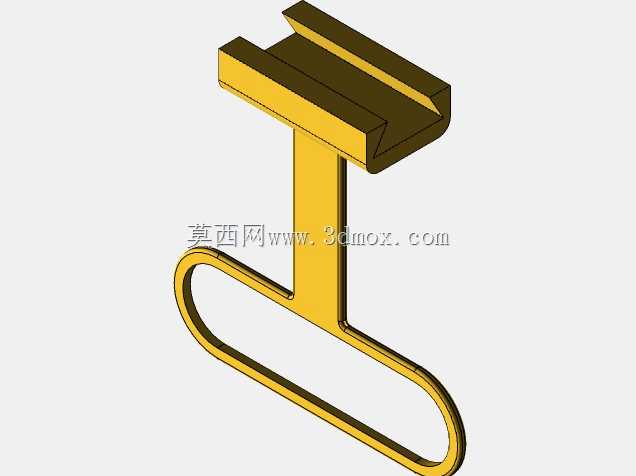

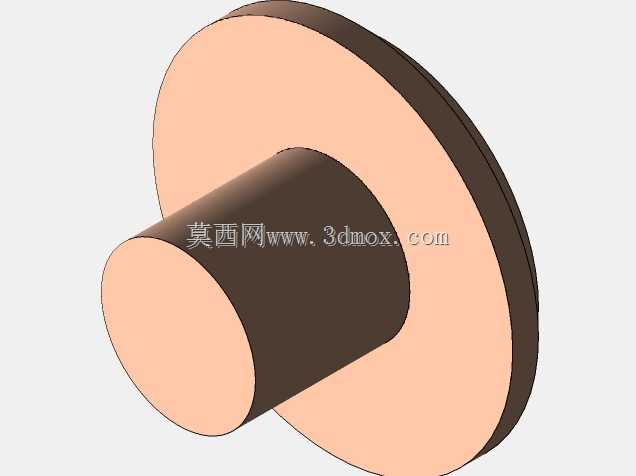

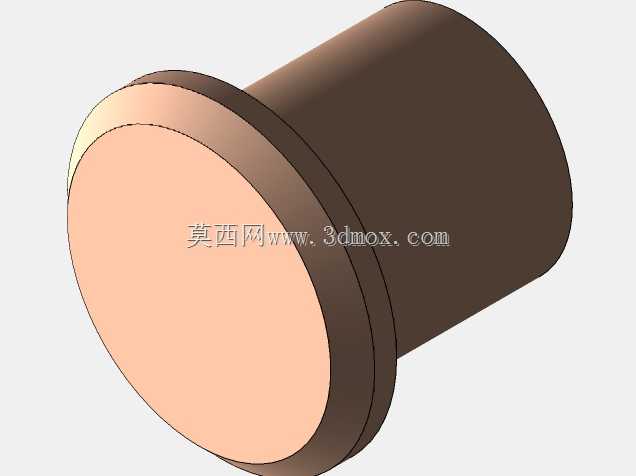

　　连接曲柄与工作台的连杆采用两端铰接结构，铰接处预留了标准销轴安装位，销轴与连杆孔的配合间隙控制在合理范围内，既保证传动过程中无卡滞，又能减少回程间隙带来的振动误差，避免振动输出出现不规则波动。下部的环形握持底座采用一体化弯折成型结构，底座的环形轮廓可直接卡装在常规工作台面的固定槽内，也可通过螺栓穿过底座预留的安装孔实现刚性固定，底座与上部振动主体之间通过竖向导向杆连接，导向杆与主体的滑动配合段设置了耐磨衬套安装位，长期往复运动下可通过更换衬套维持导向精度，无需整体更换主体结构件。整套结构的振动振幅可通过更换不同偏心距的曲柄件实现调整，调整过程无需拆解主体结构，仅需拆卸曲柄端的锁紧螺母即可完成偏心件更换，适配不同振幅需求的作业场景。

　　从安装边界来看，整套结构的横向最大轮廓不超过常规小型实验台的安装范围，竖向高度预留了足够的工作台上下运动行程，不会出现运动过程中与周边安装架干涉的问题。在功能实现上，这套结构没有采用复杂的电磁振动或者液压振动方案，纯机械传动的结构可靠性更高，在无复杂电控配套的简易作业场景下也能稳定运行，维护过程仅需定期对铰接销轴、导向衬套加注润滑脂即可，日常维护门槛极低。结构的受力路径经过优化，曲柄旋转产生的交变载荷通过连杆直接传递到上部工作台，下部底座承担全部的支撑反力，竖向导向杆仅承担导向功能，不承受主要的传动载荷，大幅降低了导向杆的磨损速率，延长了整体结构的使用寿命。在实际选型适配过程中，可根据所需的振动频率匹配对应转速的驱动源，结构本身的运动部件均做了动平衡优化，在额定转速范围内运行不会产生额外的共振问题，可直接集成到小型振动筛分设备、实验室振动测试台、小零件振实排列设备中作为核心传动单元使用，无需对结构进行大幅改动即可完成配套集成。
