内啮合行星椭圆轨迹齿轮传动机构

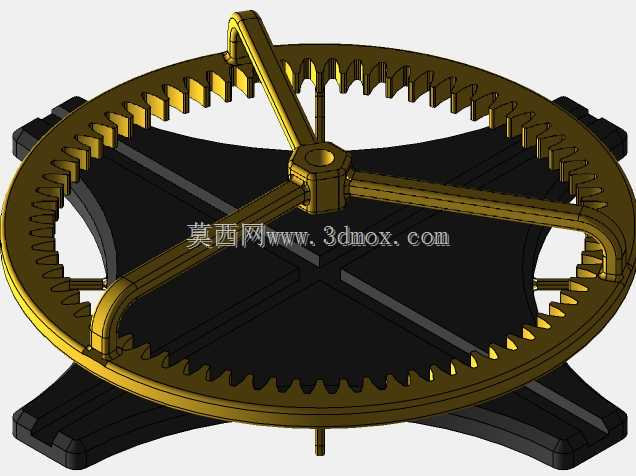

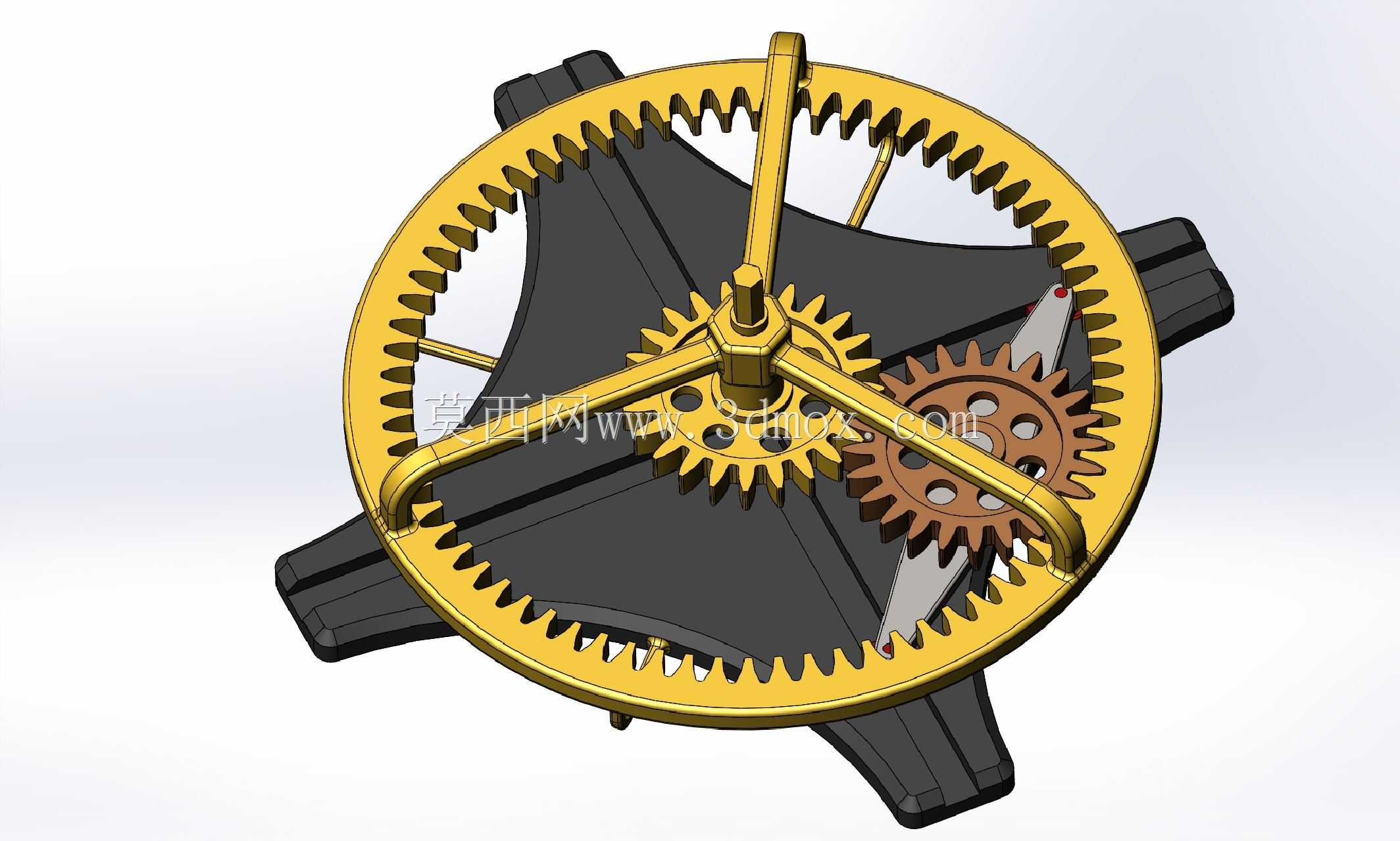

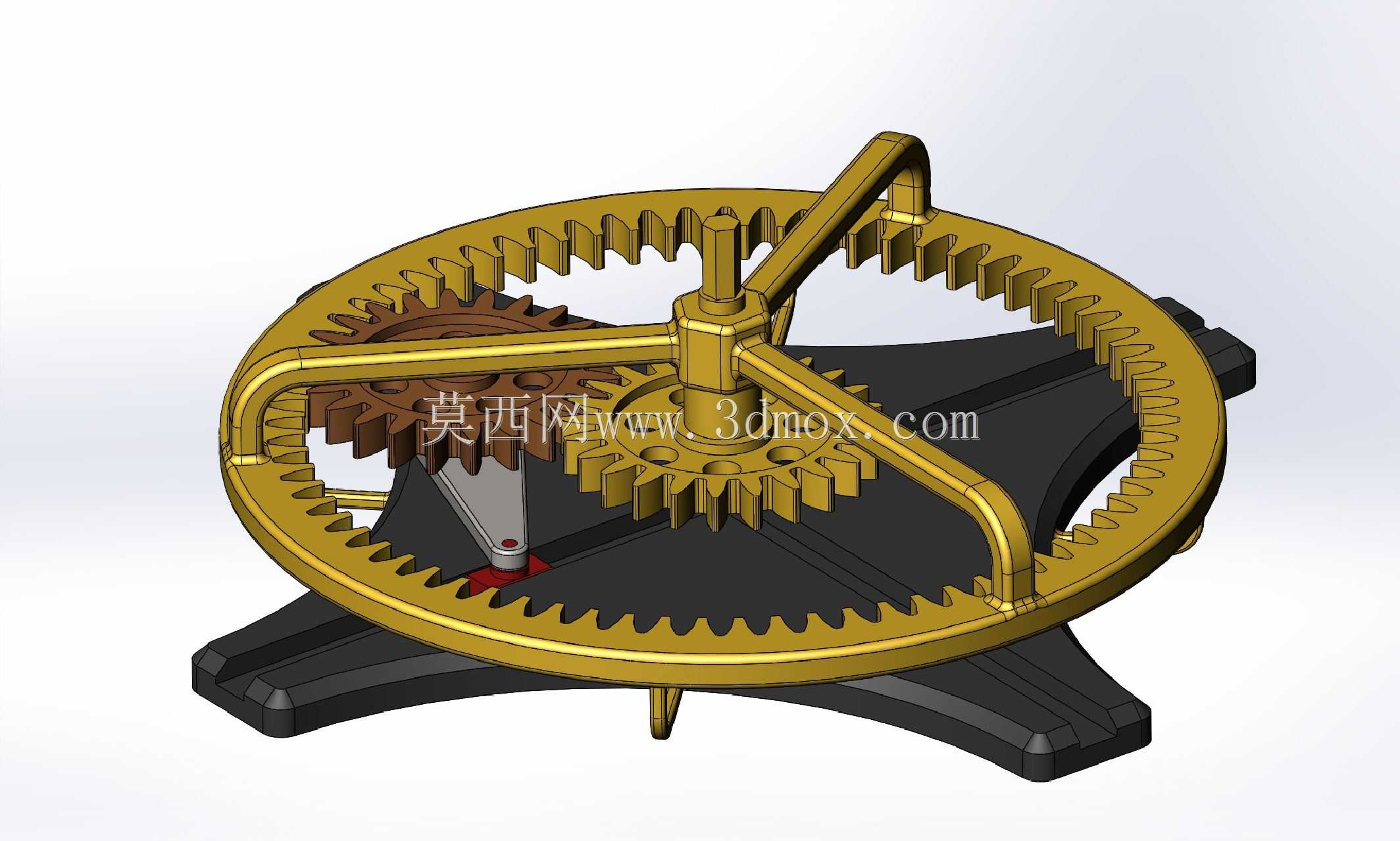

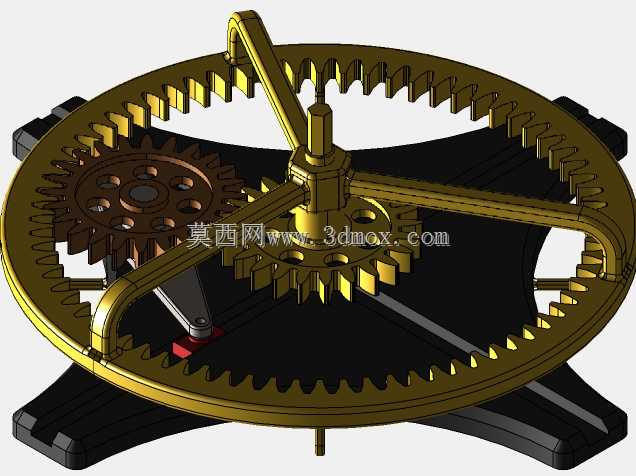

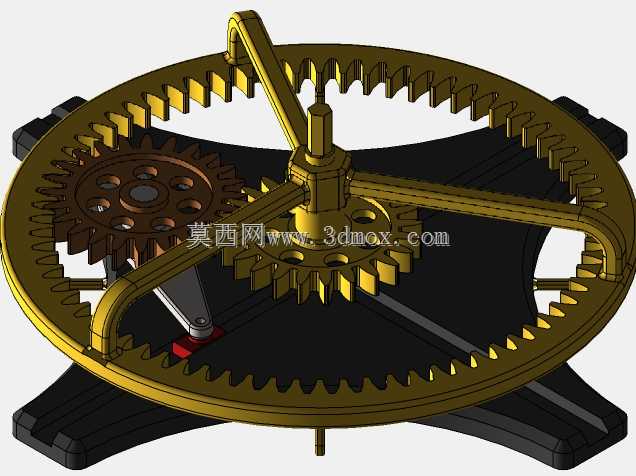

　　这套内啮合行星齿轮组合机构，核心功能是通过定轴内齿圈、中心太阳轮与双联行星轮的啮合配合，将输入轴的匀速回转运动，转化为行星轮上铰接点的椭圆轨迹输出，可直接替代传统曲柄滑块、凸轮机构实现特定轨迹的往复或摆动动作，在轻工包装、纺织机械、小型自动化送料设备中有着非常广泛的适配场景。从结构布局来看，整套机构采用同轴分层设计，中心太阳轮通过顶部轴段作为动力输入接口，外齿圈为固定内齿结构，齿廓采用标准渐开线齿形，模数统一适配小型传动场景的载荷需求，行星轮架采用十字交叉辐条结构，既保证了行星轮轴的支撑刚度，又尽可能降低了转动惯量，适配中高速回转的工况需求。设计过程中首先根据目标椭圆轨迹的长短轴参数，反推内齿圈与太阳轮的齿数比，

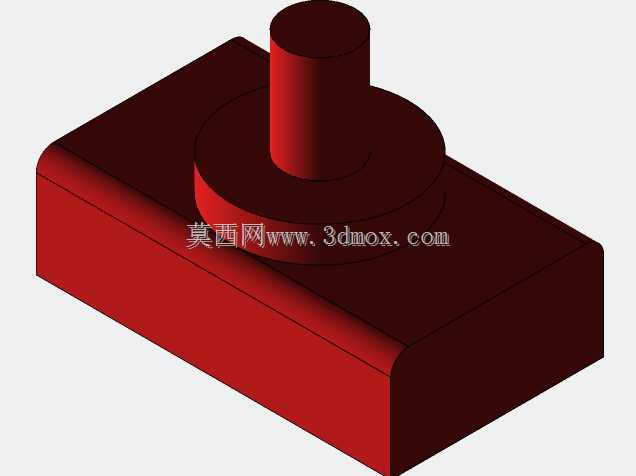

　　确定行星轮的节圆直径，再通过铰接点在行星轮端面上的偏心距调整，最终匹配出所需的输出轨迹，所有啮合副的侧隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，又将回程误差控制在精密传动允许的范围内。安装边界方面，整套机构的主体支撑为十字形黑色基座，四个延伸支脚预留了标准安装孔位，可直接通过螺栓固定在设备安装面板上，输入轴段伸出基座顶面，可通过联轴器与驱动电机直连，输出铰接点位于行星轮侧面，可通过连杆连接末端执行构件，整体轴向厚度控制在紧凑区间，不会占用过多设备内部安装空间，适配小型自动化设备的紧凑布局需求。实际应用中，这类机构常被用在包装设备的送料摆臂驱动、纺织机械的导纱杆往复驱动、小型印刷设备的匀墨辊摆动驱动场景，

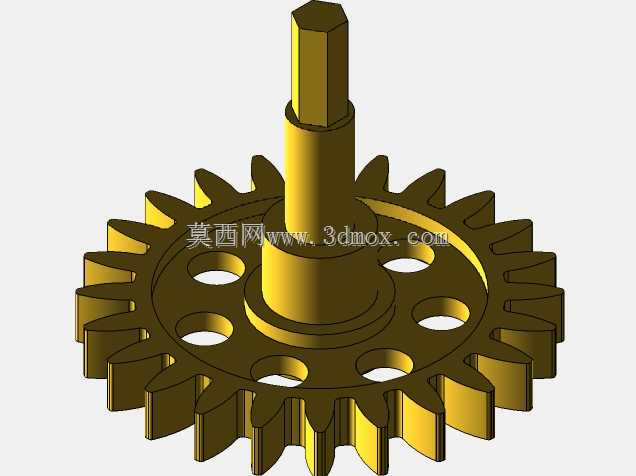

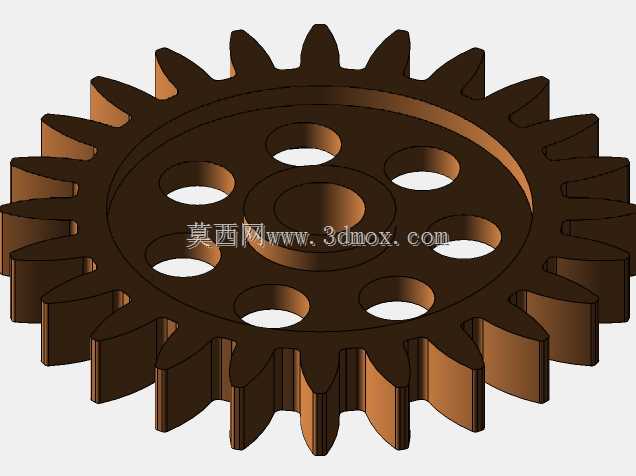

　　相比传统凸轮机构，它的加工难度更低，磨损后可单独更换齿轮零件，维护成本更低，且轨迹调整可通过更换不同偏心距的行星轮铰接销实现，不需要重新加工定制凸轮，适配多规格小批量的设备定制需求。齿部设计上，内齿圈采用内齿加工工艺，齿向做了微修形，降低啮合过程的冲击噪音，行星轮采用双联齿结构，一段与太阳轮啮合、一段与内齿圈啮合，两段齿的同轴度公差控制在0.01mm以内，避免传动过程中出现偏载磨损。支撑结构上，中心轴采用铜套滑动轴承支撑，行星轮轴与架体采用过盈配合，行星轮内孔预留润滑脂槽，可在装配时填充润滑脂实现长期免维护运行，适配无定期润滑条件的民用或小型工业设备场景。整套机构的所有传动构件均做了减重设计，内齿圈辐条、行星轮架都采用镂空结构，

　　在保证结构强度的前提下尽可能降低整体重量，减少驱动端的功率损耗，适配小功率驱动电机的配套使用。在轨迹输出精度上，由于采用齿轮啮合传动，不存在凸轮机构的轮廓加工误差累积问题，输出轨迹的重复定位精度可控制在0.1mm以内，满足大部分轻工自动化设备的动作精度要求，同时齿轮传动的传动效率可达90%以上，相比连杆机构的摩擦损耗更低，长期运行的能耗表现更优。
