双斜面盘间歇回转传动机构结构设计

　　这套间歇回转传动机构的核心功能，是将输入轴的连续回转运动，转化为输出轴的定角度间歇回转动作，可适配多类需要步进送料、周期分度的工业生产场景。在轻工包装生产线的分度转台工位，这类机构可替代槽轮机构实现更平稳的步进输送，避免槽轮机构启动和停止阶段的刚性冲击，适配玻璃瓶、纸盒等易损工件的工位转移动作；在小型自动化装配设备的工件换位工位，该机构可配合气动夹具实现工件的多面加工换位，输出端的分度精度可控制在±0.15°范围内，满足小型电子元器件、五金冲压件的装配定位要求。

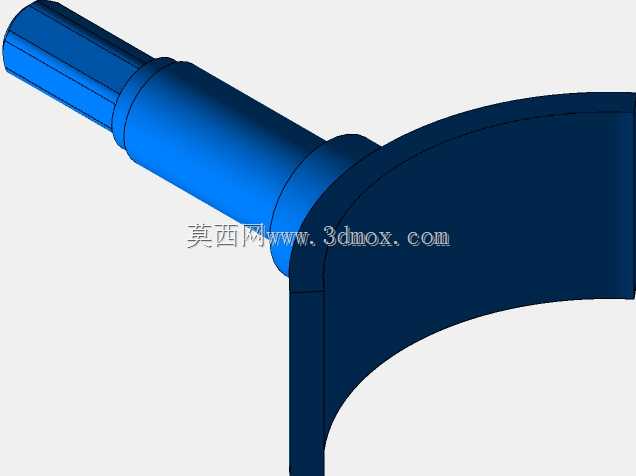

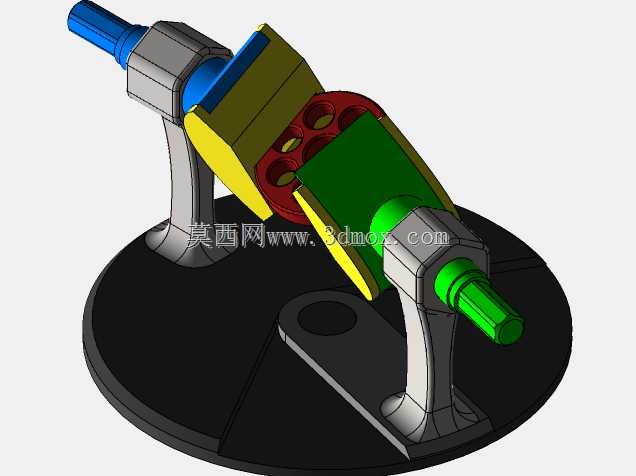

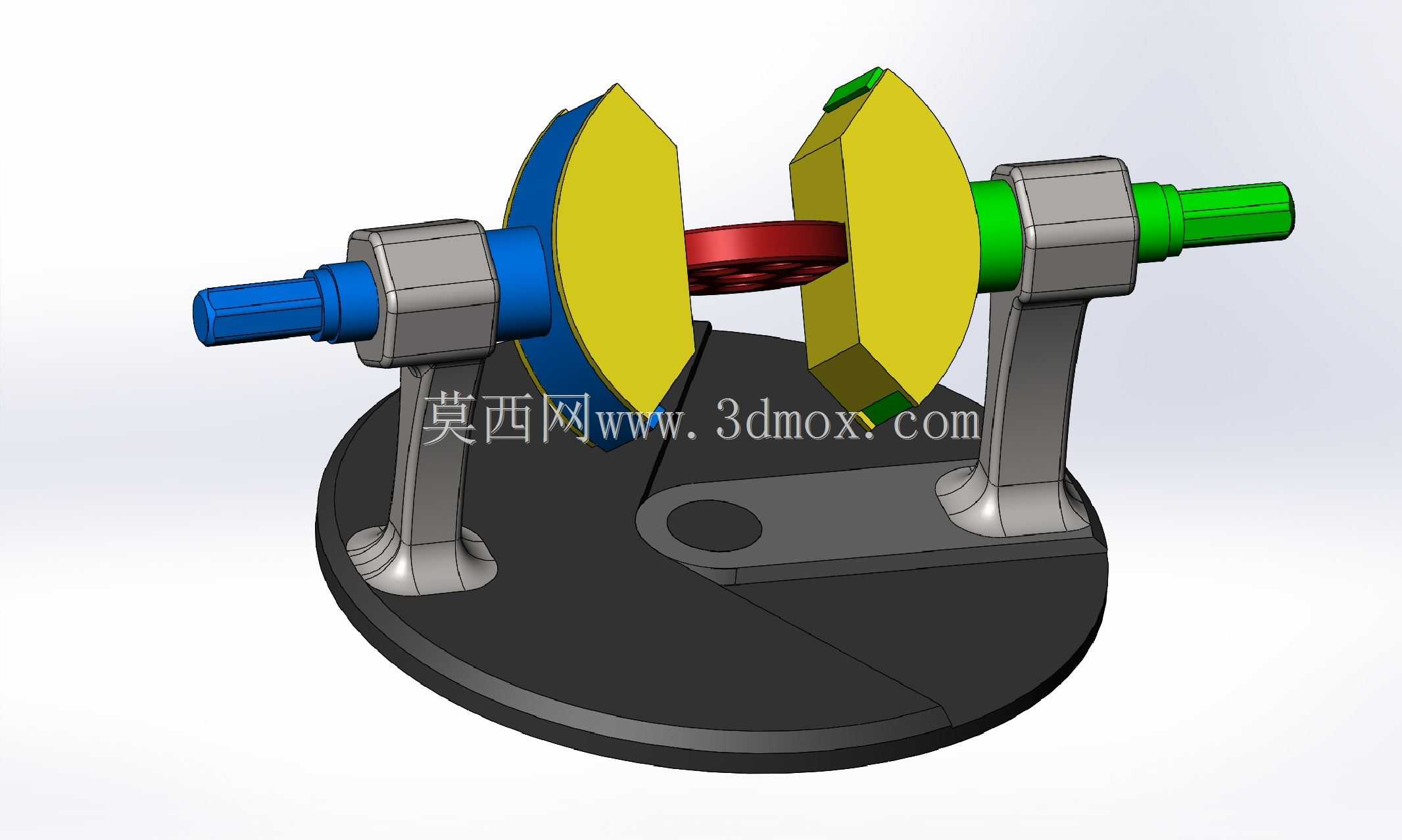

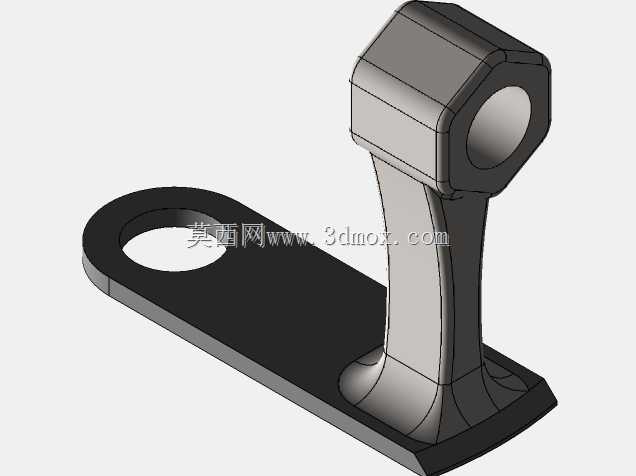

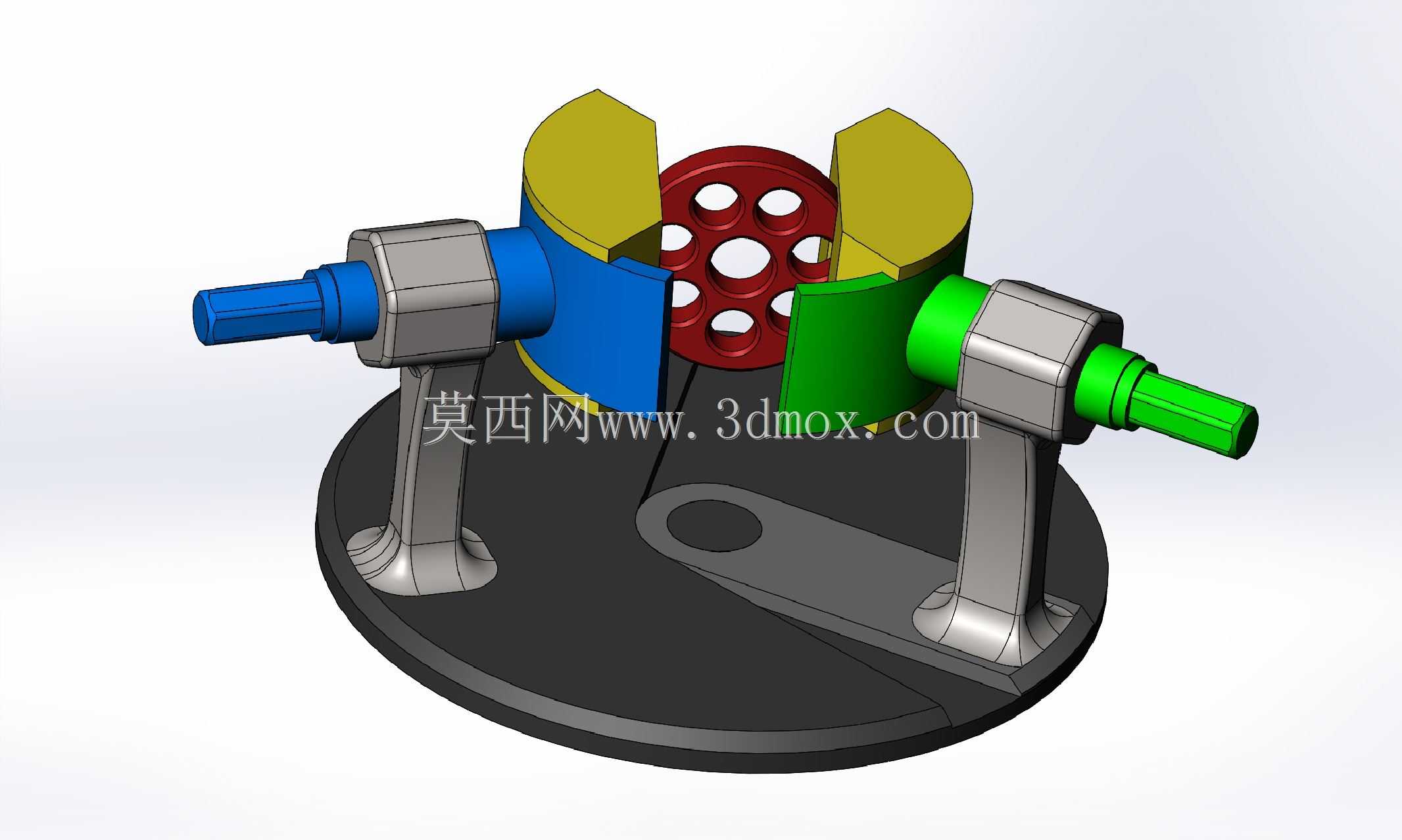

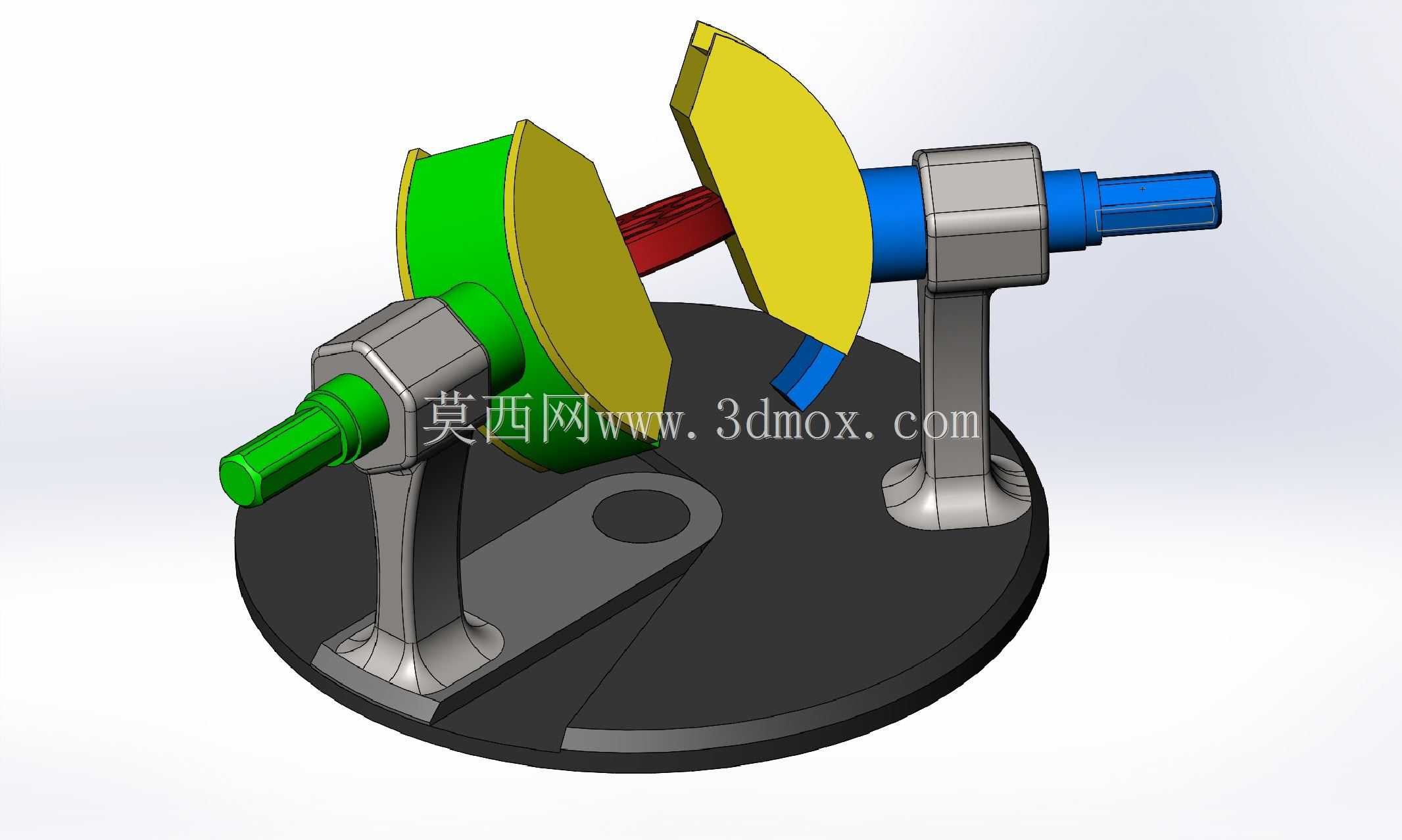

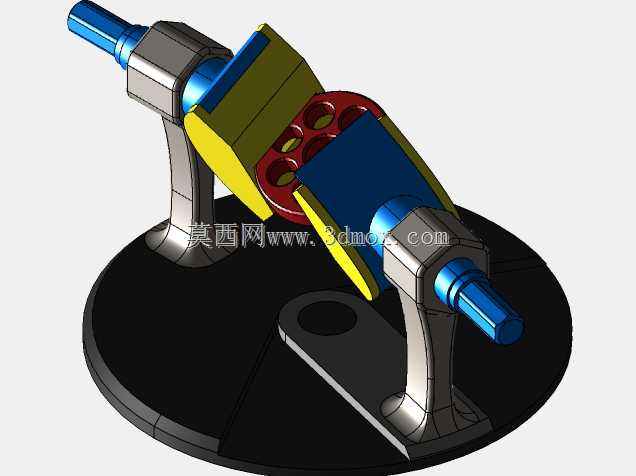

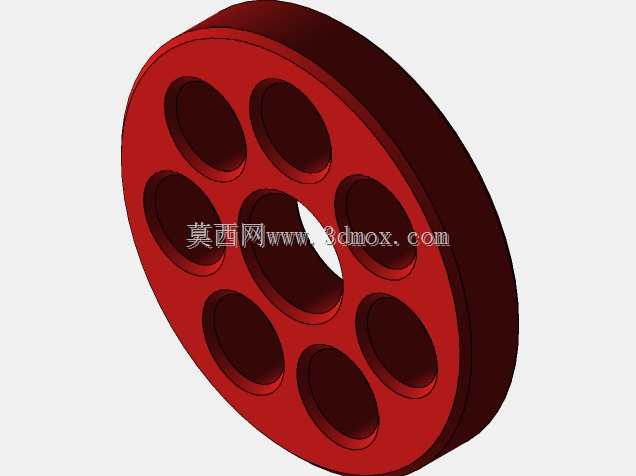

　　从结构设计逻辑来看，这套机构采用对称布置的双斜面盘作为核心传动件，两个带特定倾角的黄色斜面盘通过键连接固定在输入轴上，输入轴两端通过带座轴承支撑在黑色安装底板上，轴承座采用一体式铸铝结构，底部设置定位凸台与底板的定位槽配合，保证两轴承座的同轴度误差控制在0.02mm以内。输入轴的动力输入端为蓝色方轴结构，可直接与伺服电机、减速电机的输出轴套连接，无需额外加装联轴器，缩短了整个传动单元的轴向安装尺寸。中间的红色传动拨盘与输出轴固连，输出轴同样通过带座轴承支撑，输出端为绿色带扁位的轴头，可直接安装同步带轮、链轮或者工装夹具，传递额定扭矩可达12N·m，满足小型自动化设备的负载需求。

　　设计过程中，斜面盘的倾角参数经过反复校核，最终选定的27°倾角可保证传动过程中拨盘的受力方向始终通过回转中心，避免产生额外的径向载荷，延长轴承的使用寿命。两个斜面盘在输入轴上的周向相位差为180°，可实现输入轴每回转一周，输出轴完成两次90°的间歇回转动作，分度动作的停顿时间与运动时间比例为1:1，可根据实际生产节拍需求调整斜面盘的相位角，适配不同的工位数量要求。安装底板采用圆形结构，边缘设置三个均匀分布的安装孔，可通过M6螺栓直接固定在设备台面或者铝型材框架上，底板厚度为8mm，采用铸铁材质加工，具备足够的刚性，可抵消传动过程中产生的振动，保证机构运行的稳定性。

　　在实际装配调试过程中，需要注意斜面盘与拨盘的接触间隙调整，间隙过大会导致分度动作出现回程误差，间隙过小则会加剧接触面的磨损，合理的间隙值应控制在0.03-0.05mm之间，可通过调整输入轴上斜面盘的轴向固定螺母位置来实现间隙微调。机构的所有回转接触面均预留了润滑脂加注空间，日常维护时可定期通过轴承座上的注油孔加注锂基润滑脂，降低运动副的磨损速率，整套机构的无故障运行周期可达8000小时以上，适配多班制的连续生产场景。相较于传统的槽轮、棘轮分度机构，这套斜面盘式间歇传动机构的运行噪音更低，空载运行时噪音值不超过55分贝，可应用于对噪音控制有要求的办公自动化设备、医疗耗材生产设备中。机构的整体外形尺寸控制在长220mm、宽140mm、高110mm范围内，安装边界不占用过多设备内部空间，可直接集成到现有小型自动化设备的传动系统中，无需对设备整体框架进行大规模改造。
