八角轮驱动直线往复运动机构

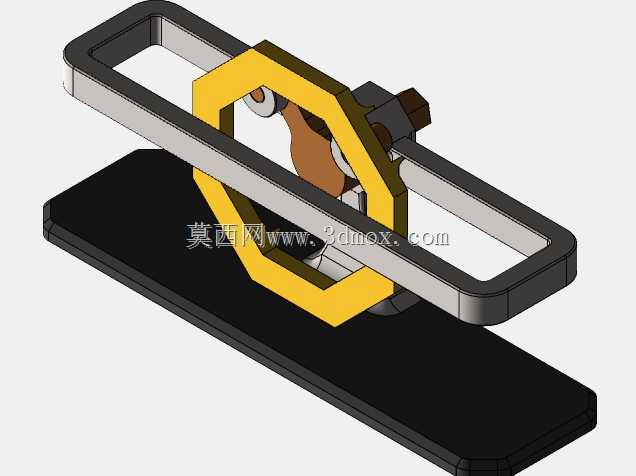

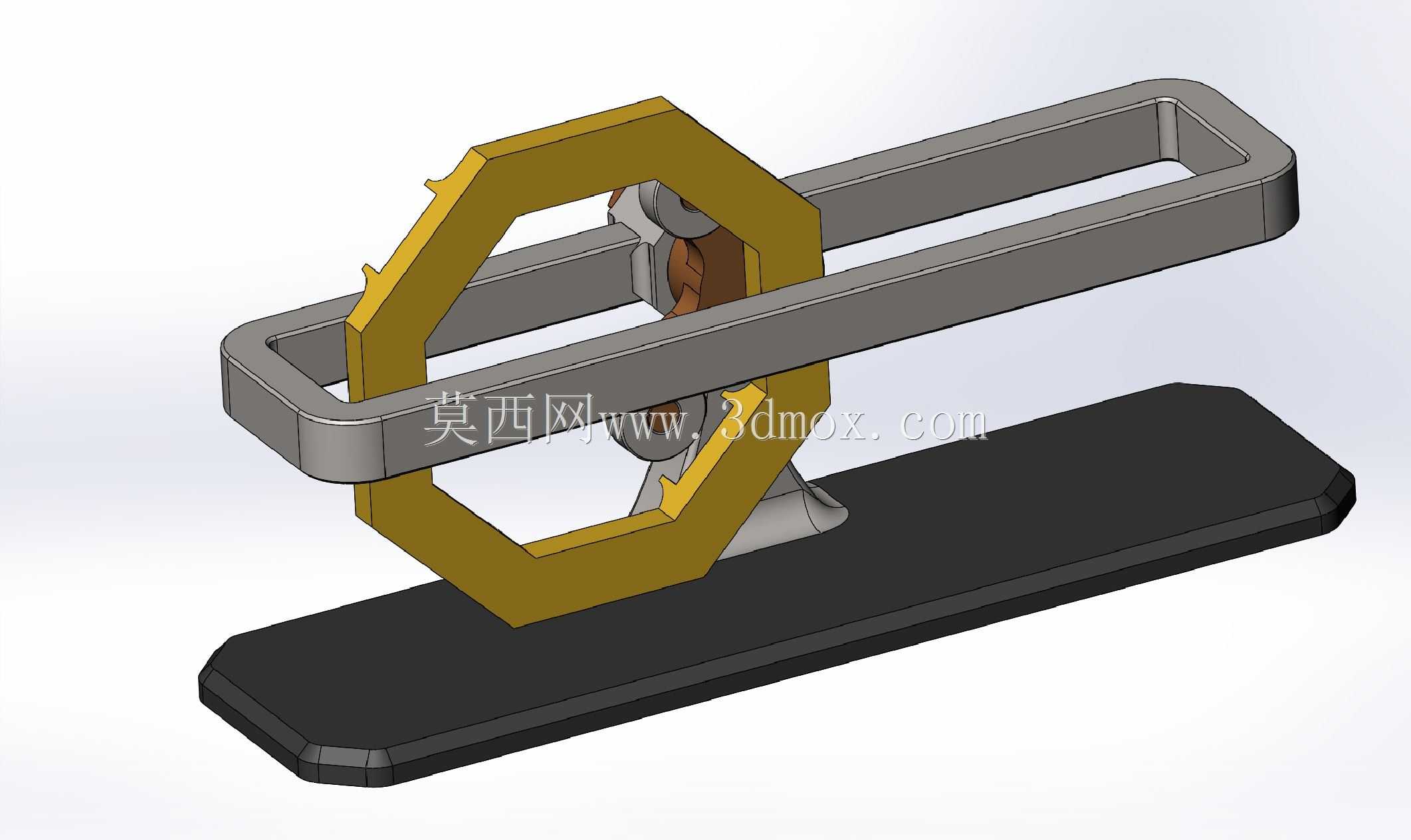

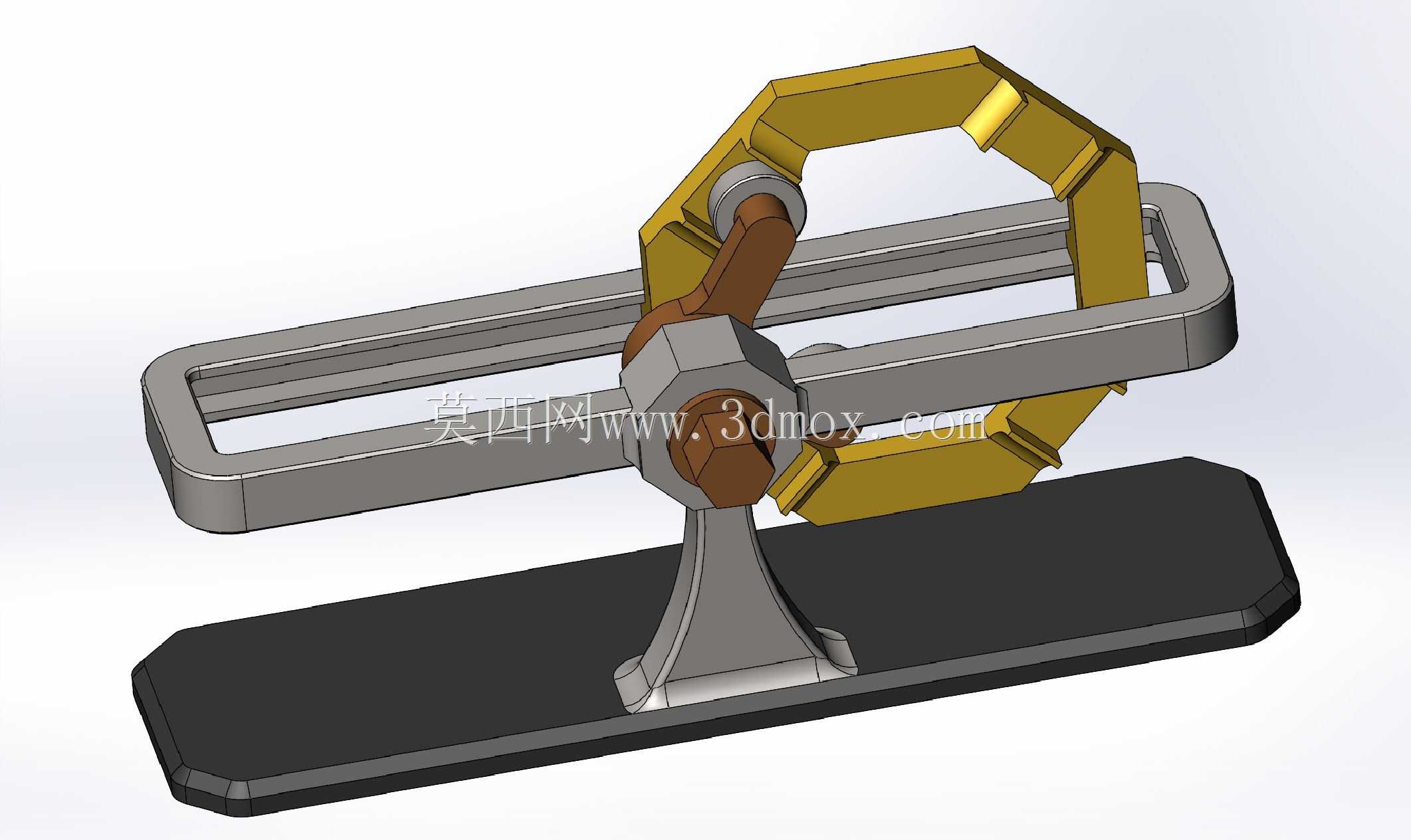

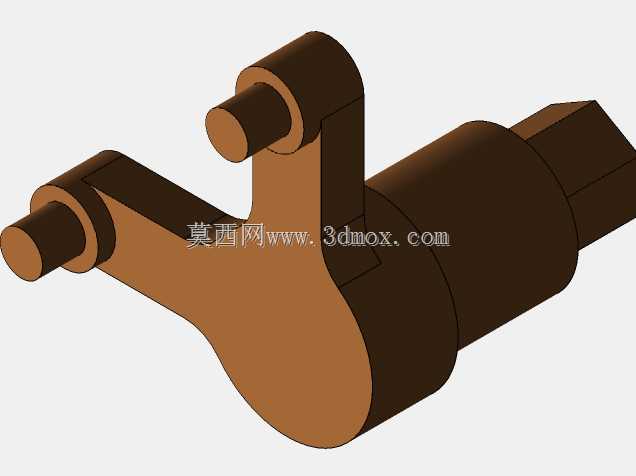

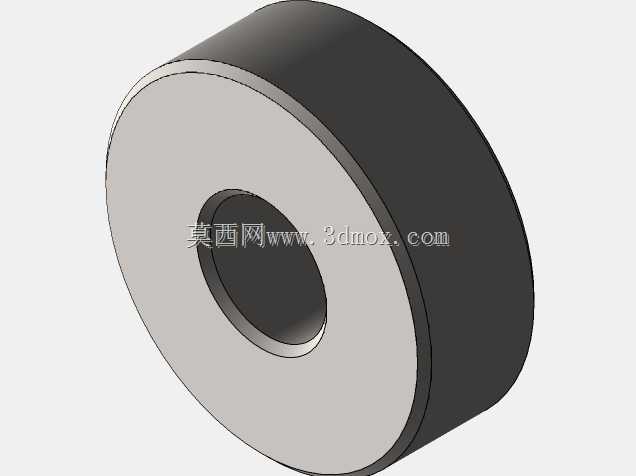

　　该机构属于间歇往复运动类机械结构，核心通过八角形异形轮与滑动框架的配合，将旋转输入转化为特定规律的直线往复输出，在轻工送料、工位切换、小型执行端驱动场景中具备较高适配性。从安装边界来看，整体采用立式底座支撑结构，底座为带圆角的矩形平板结构，底部预留四个沉头安装孔位，可直接通过螺栓固定在设备安装台面或型材框架上，安装时需保证底座上平面的平面度公差不超过0.1mm，避免支架倾斜导致运动卡滞。支架部分采用锥台式支撑结构，上端通过轴承配合承载八角轮的输入轴，输入轴端预留标准键槽，可直接连接手轮、伺服电机或同步带轮作为动力输入端，轴伸长度根据配套动力件的安装尺寸设计，不会出现干涉问题。八角轮的轮廓采用八段等长直线边与过渡圆弧组合设计，

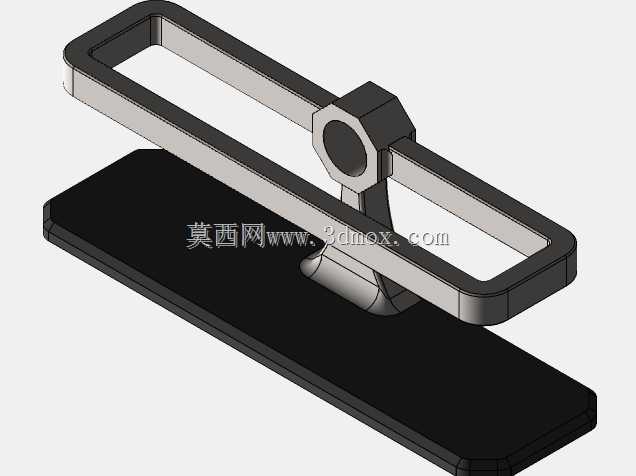

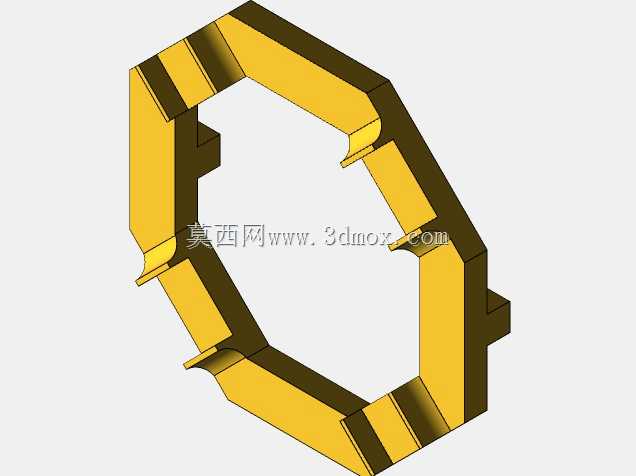

　　每段直线边对应滑动框架的一个静止停留区间，过渡圆弧对应滑动框架的直线运动区间，相比传统凸轮机构，该结构的加工难度更低，普通铣床即可完成轮廓加工，无需专用凸轮磨床，适合小批量设备的定制化改造使用。滑动框架为双侧导轨式框型结构，两侧导轨与底座上的导向槽配合，导向间隙控制在0.05-0.1mm之间，既保证滑动顺畅无卡滞，又避免间隙过大导致运动精度超差，框架中部的驱动块与八角轮的接触端面镶嵌有耐磨铜片，可降低长期运行的磨损量，延长维护周期。在实际应用中，该机构可用于小型包装设备的物料推送工位，通过调整八角轮的边数与轮廓尺寸，可调整往复行程与停留时间的比例，适配不同尺寸物料的推送节拍；也可用于小型装配设备的工位切换机构，

　　带动工装板完成固定行程的直线移动，在停留区间完成装配、检测等工序动作。设计过程中需重点校核八角轮与驱动块的接触应力，根据负载大小调整八角轮的材质与热处理工艺，轻载场景下可采用POM材质加工降低噪音与成本，中载场景下采用45号钢调质处理即可满足强度要求。导向部分的润滑采用脂润滑方式，导向槽内预留润滑脂加注槽，日常维护时只需定期补充润滑脂即可，无需复杂的油路设计。整体结构的运动行程由八角轮的对边距离决定，可根据实际使用需求调整八角轮的尺寸参数，无需改动底座与支架的主体结构，具备较强的通用性。在三维建模过程中，所有配合面均按照实际公差要求建模，运动仿真环节可验证不同转速下的机构运动平稳性，避免出现死点或冲击过大的问题，

　　装配时需保证输入轴与导向方向的垂直度，否则会导致滑动框架受力不均，出现单侧磨损加剧的问题。该机构相比气缸驱动的往复结构，无需配套气源与电磁阀，成本更低，且运动节拍固定，不会出现气压波动导致的行程误差，适合在无气源供应的小型设备上使用；相比曲柄滑块机构，该机构具备明确的停留区间，可满足需要工位停留的工序需求，无需额外增加锁紧定位机构，简化了设备整体结构。
