双立柱偏心轮冲压执行机构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630859

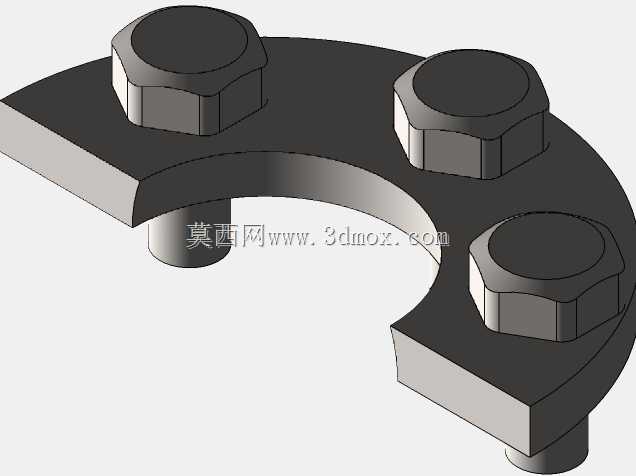

  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计
  • 双立柱偏心轮冲压执行机构设计

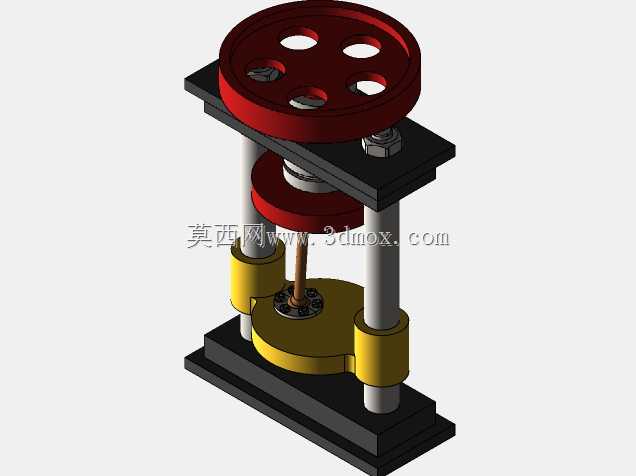

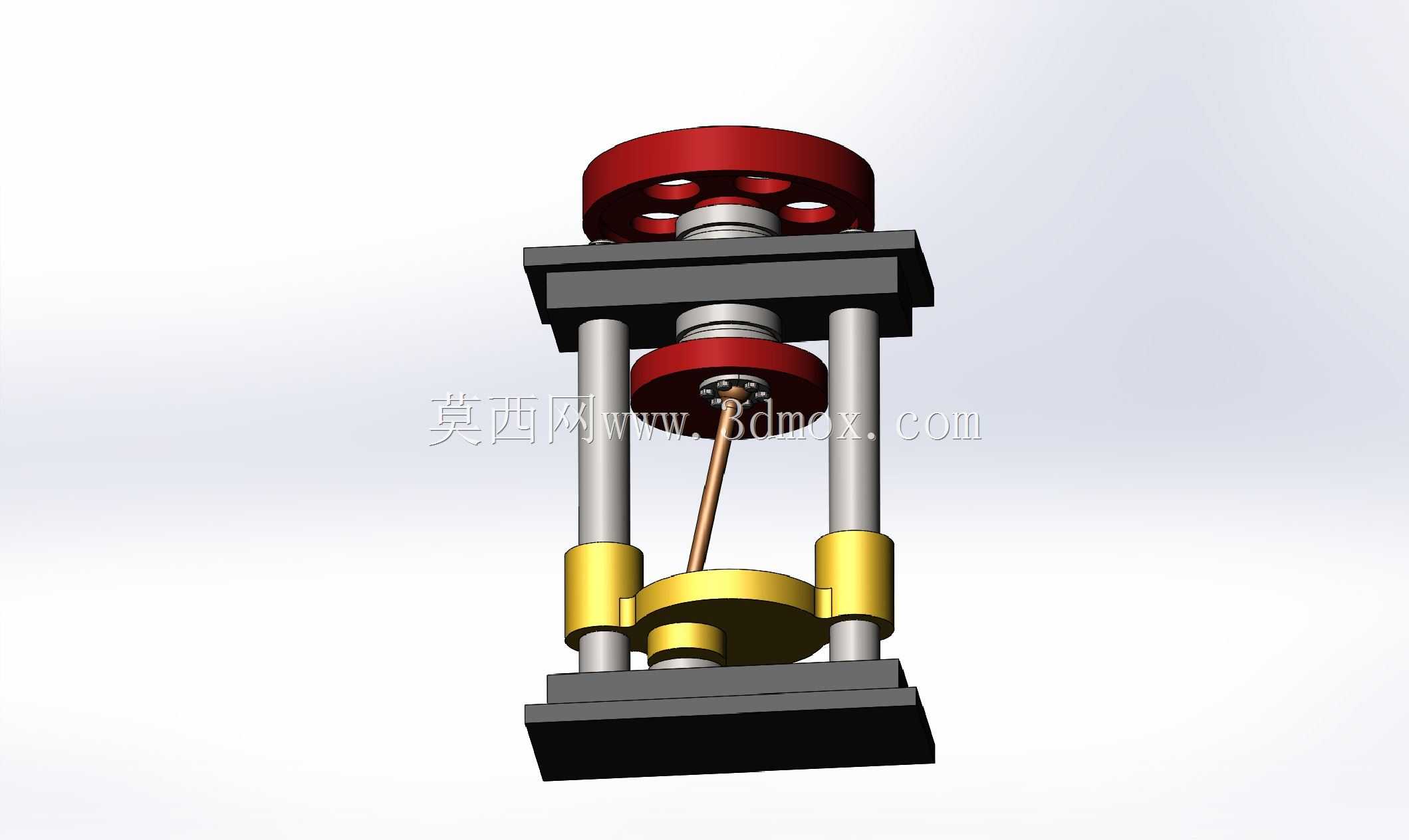

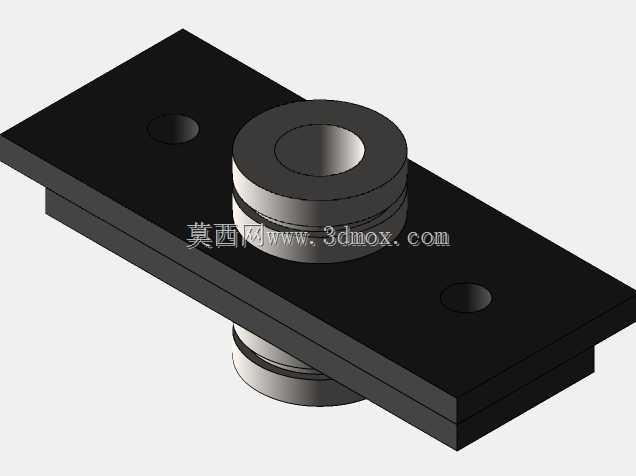

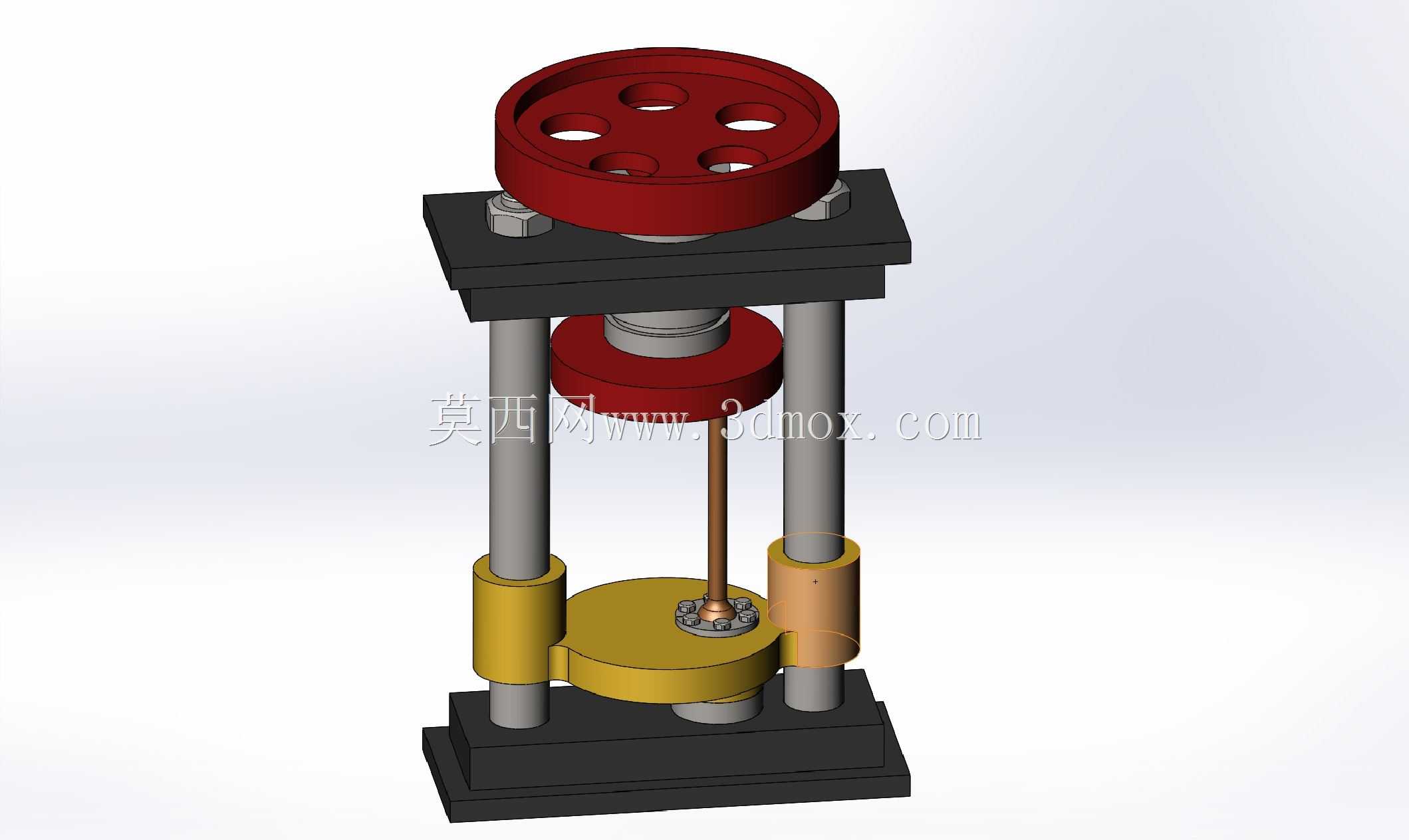

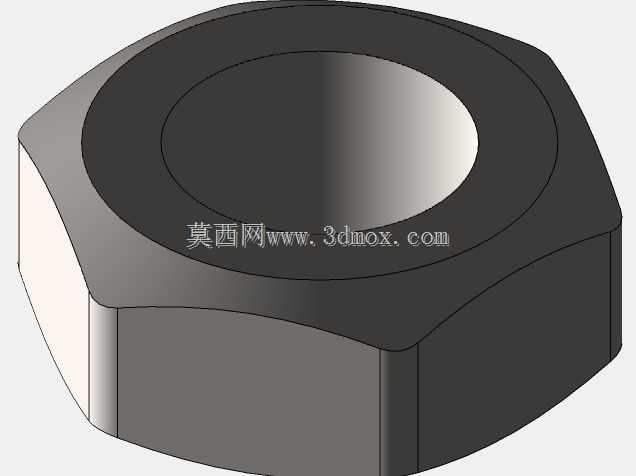

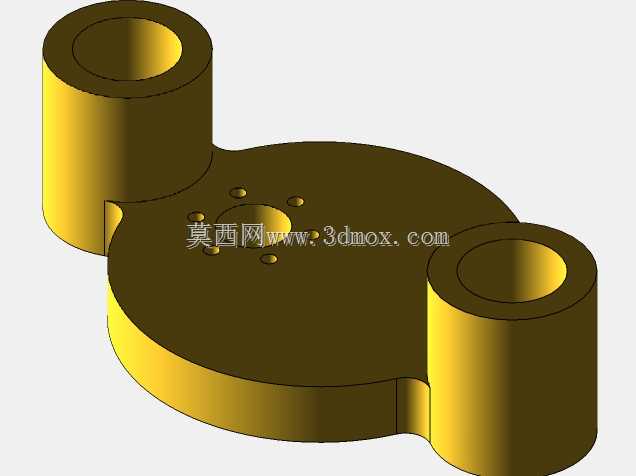

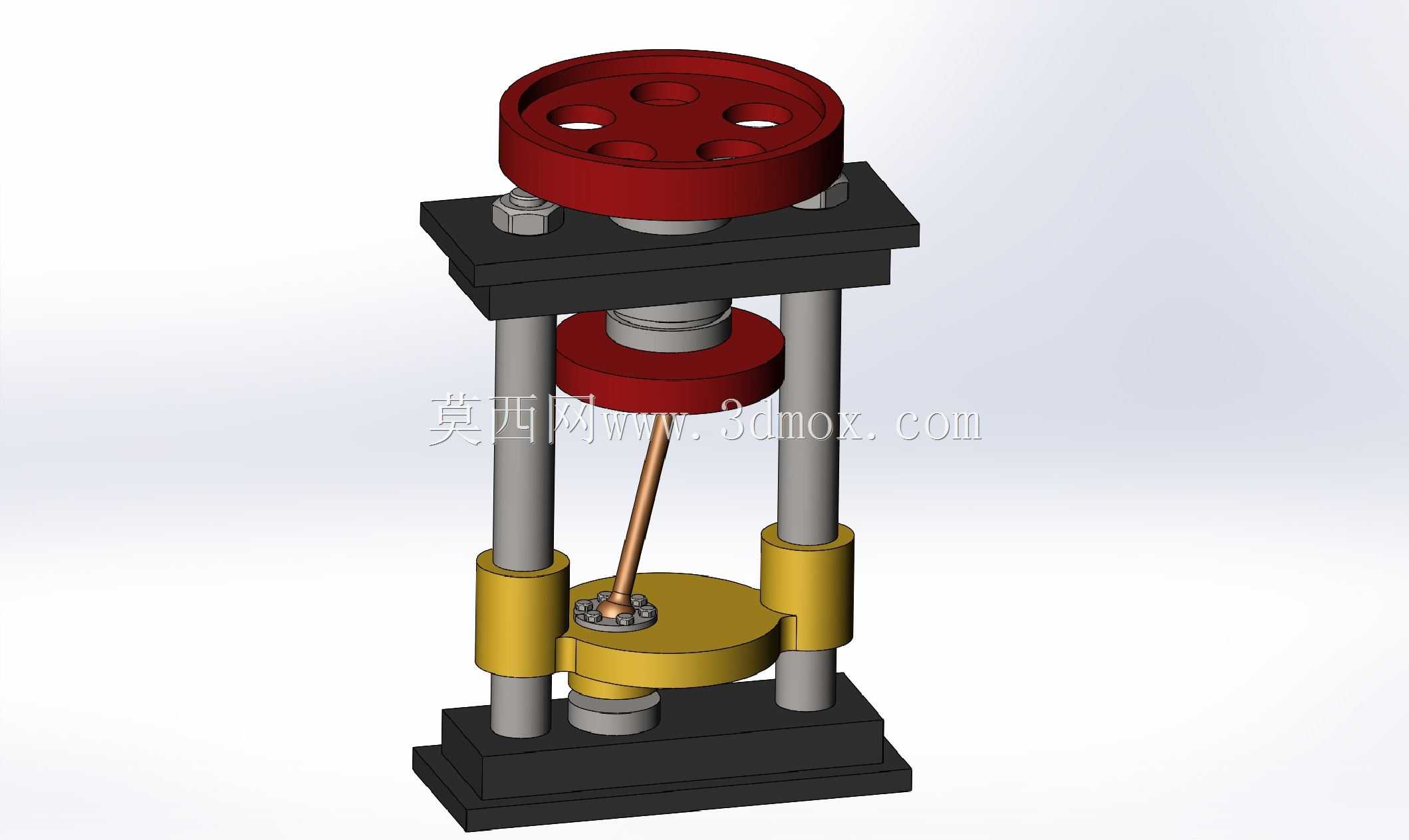

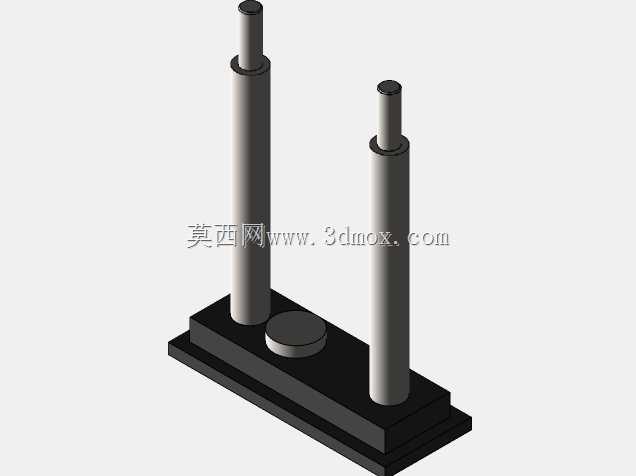

  这套偏心驱动的立式压装执行结构,在小吨位五金件压装、薄材冲裁、小型零部件压合工序里应用十分广泛,常见于桌面级小型加工工位、教学实验台以及非标自动化线的末端压装单元,相比大型四柱压力机,它的占地尺寸更小,安装边界要求低,不需要专门的大型设备基础,普通的钢制工作台面就能完成固定安装,适配小批量多品种的柔性加工场景。从结构组成来看,整套机构采用双光轴立柱作为导向支撑,上下两端分别通过锁紧螺母与上下安装板固定,形成稳定的刚性框架,导向轴配套的铜质滑动轴套直接集成在滑动压台的两侧,压台上下运动时的同轴度靠两根立柱的平行度保证,装配时需要先将下安装板固定在基准台面上,再依次穿入导向轴、预装滑动压台,最后锁紧上安装板的固定螺母,

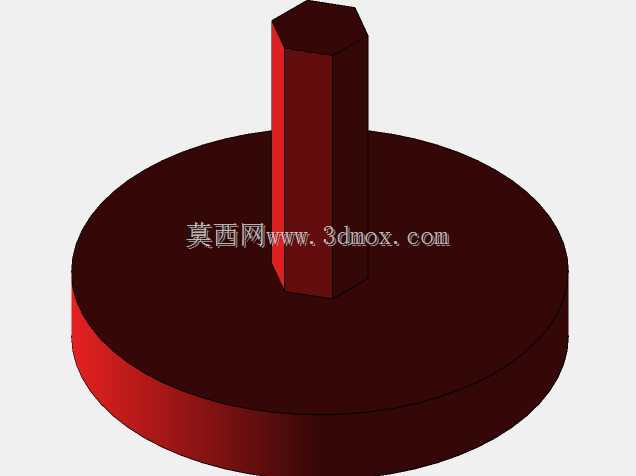

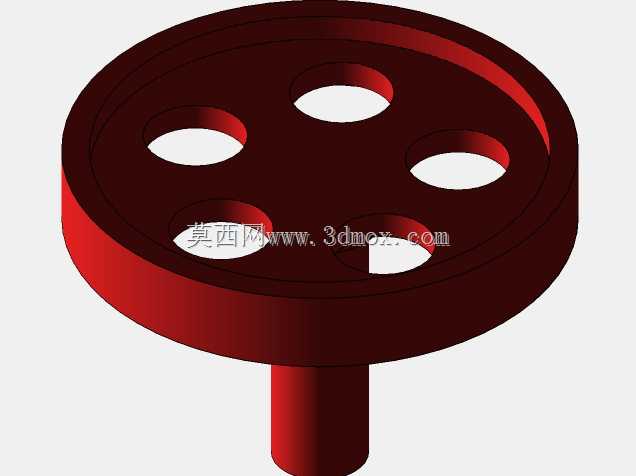

  全程需要打表测量两根导向轴的垂直度误差,控制在0.02mm以内才能避免压台运动卡滞。动力输入部分设置在机构最顶端,带轮式的输入轮盘通过键连接与中心转轴固定,转轴下端连接偏心驱动块,偏心块通过球头连杆与下方的滑动压台铰接,当输入轮盘被电机或者手动驱动旋转时,偏心块的偏心距会转化为压台的上下往复直线运动,偏心距的大小直接决定了压台的行程,这套结构的偏心距设计适配15-20mm的工作行程,足够覆盖大多数小型零件的压装、冲裁需求,不会因为行程过大造成机构整体尺寸冗余。压台的下端面预留了标准的模柄安装孔,可以直接替换不同的压头、冲头工装,下安装板的上端面同样预留了T型槽安装位,方便固定不同的下模夹具,换型时只需要更换上下工装,

  不需要调整主体框架的安装参数,适配多品类小批量的生产需求。设计时特意将球头铰接点设置在滑动压台的中心位置,避免偏载造成的导向轴套单边磨损,连杆与偏心块、压台的铰接处都预留了润滑脂注油孔,日常维护时只需要定期加注润滑脂就能保证铰接处的转动顺畅,不会出现卡滞、异响的问题。上下限位的位置通过偏心块的旋转死点确定,当偏心块转动到最下位置时,压台到达下死点,此时整个连杆机构处于接近垂直的传力位置,能提供最大的压装力,同时具备一定的自锁特性,避免压装过程中出现力的回弹,保证压装精度;当偏心块转动到最上位置时,压台回到上死点,留出足够的操作空间取放工件。整套机构的整体安装外轮廓控制在长200mm、宽150mm、高380mm的范围内,

  不需要占用过大的工位空间,安装时只需要在下安装板的四个角预留M8的螺栓固定孔,就能直接固定在工作台或者线体支架上,输入轮盘可以根据驱动方式选择连接手轮做手动压装,也可以连接减速电机做半自动的连续压装作业,适配不同的产能需求。在实际使用场景里,这类机构常用来完成小五金件的铆压、塑胶件的热熔压合、薄铜片铝片的冲切下料,以及小型轴承、销钉的压装工序,相比气动压装机构,它不需要配套气源管路,不会出现气压波动造成的压装力不稳定问题;相比液压压装机构,它没有液压油泄漏的风险,维护成本更低,更适合洁净车间、教学实验室这类对环境要求较高的场景。结构设计上所有的受力部件都做了应力校核,两根导向轴采用45号钢调质处理,表面淬火硬度达到HRC45-50,保证长期往复运动下不会出现磨损变形;上下安装板采用Q235钢板铣削加工,保证安装面的平面度;滑动轴套采用锡青铜材质,自带自润滑特性,即使短时间忘记加注润滑脂也不会出现拉轴的问题。偏心块与转轴采用一体加工成型,避免键连接的间隙造成的行程误差,球头连杆的球头部分做了硬化处理,减少铰接处的磨损间隙,长期使用下压装的重复精度可以控制在0.1mm以内,满足大多数小型零件的加工精度要求。
