盘形凸轮往复摆动传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630860
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计
  • 盘形凸轮往复摆动传动机构结构设计

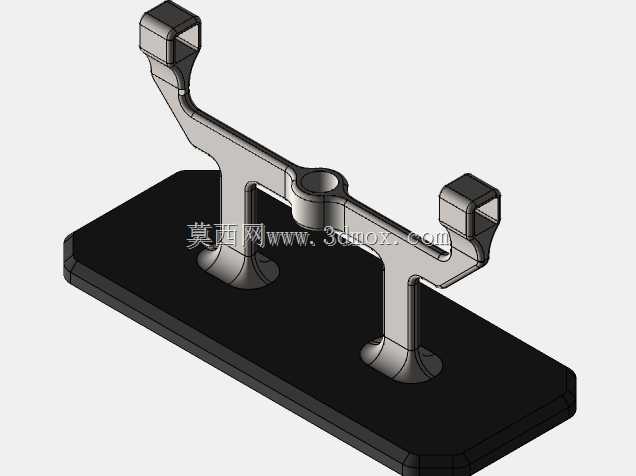

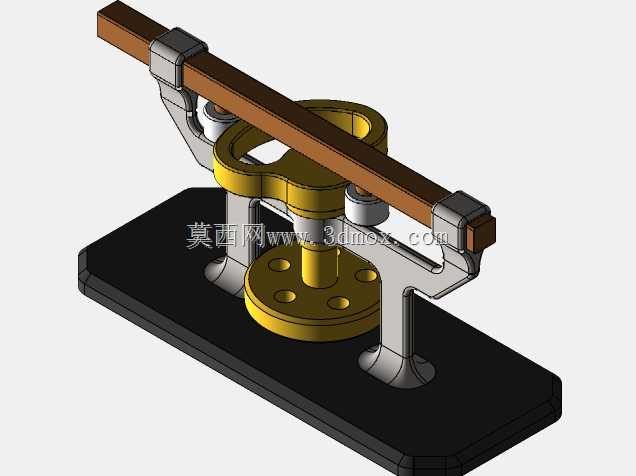

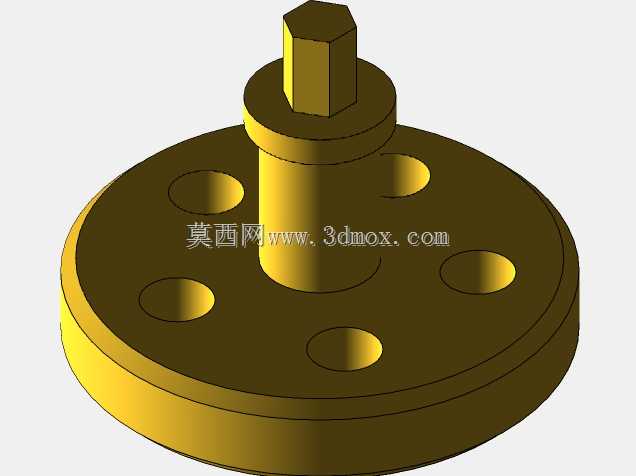

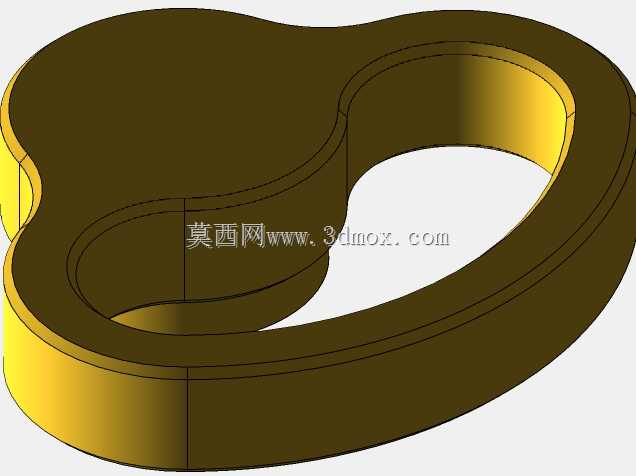

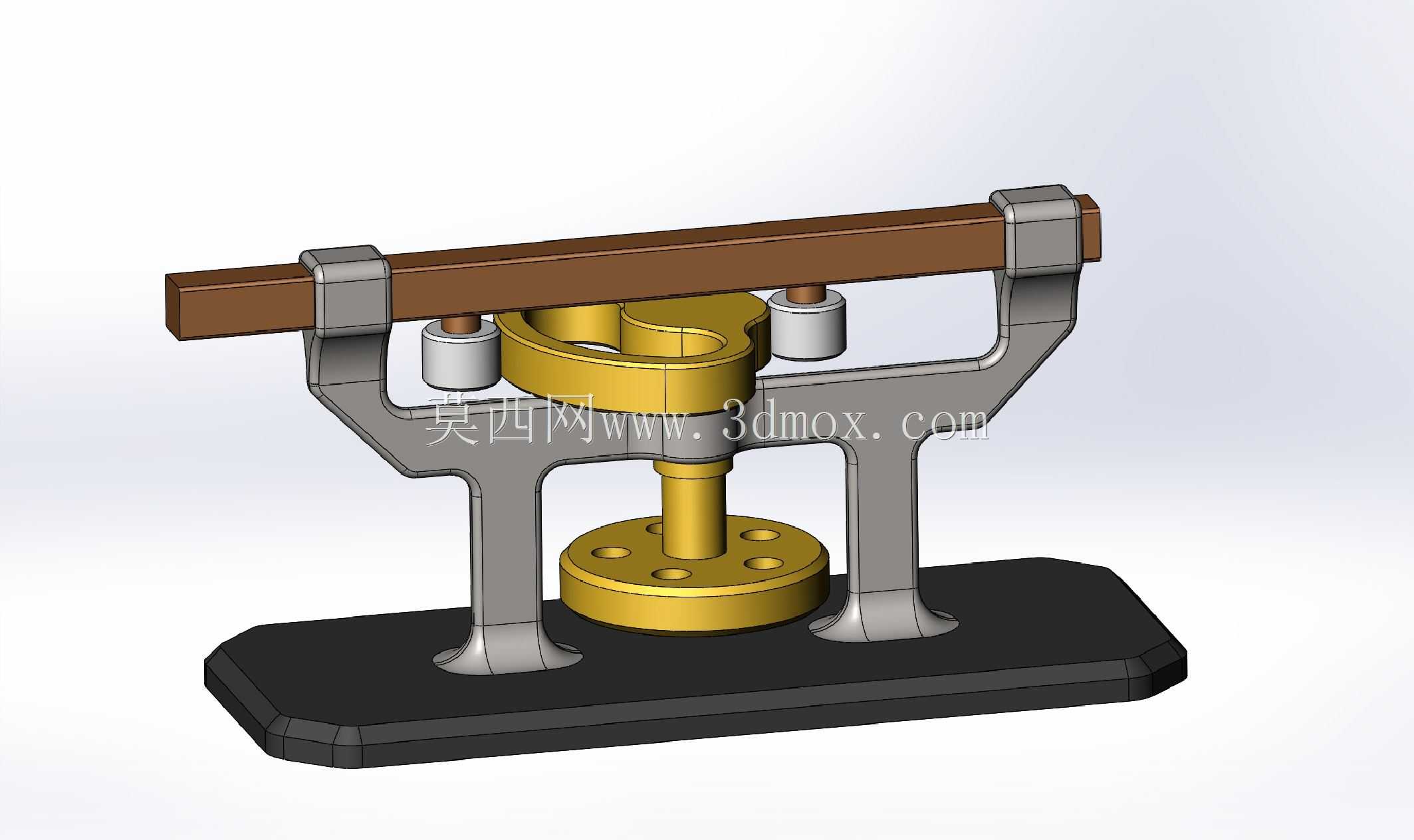

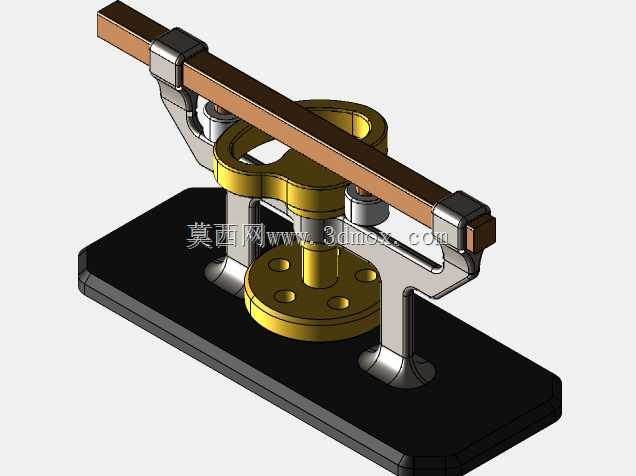

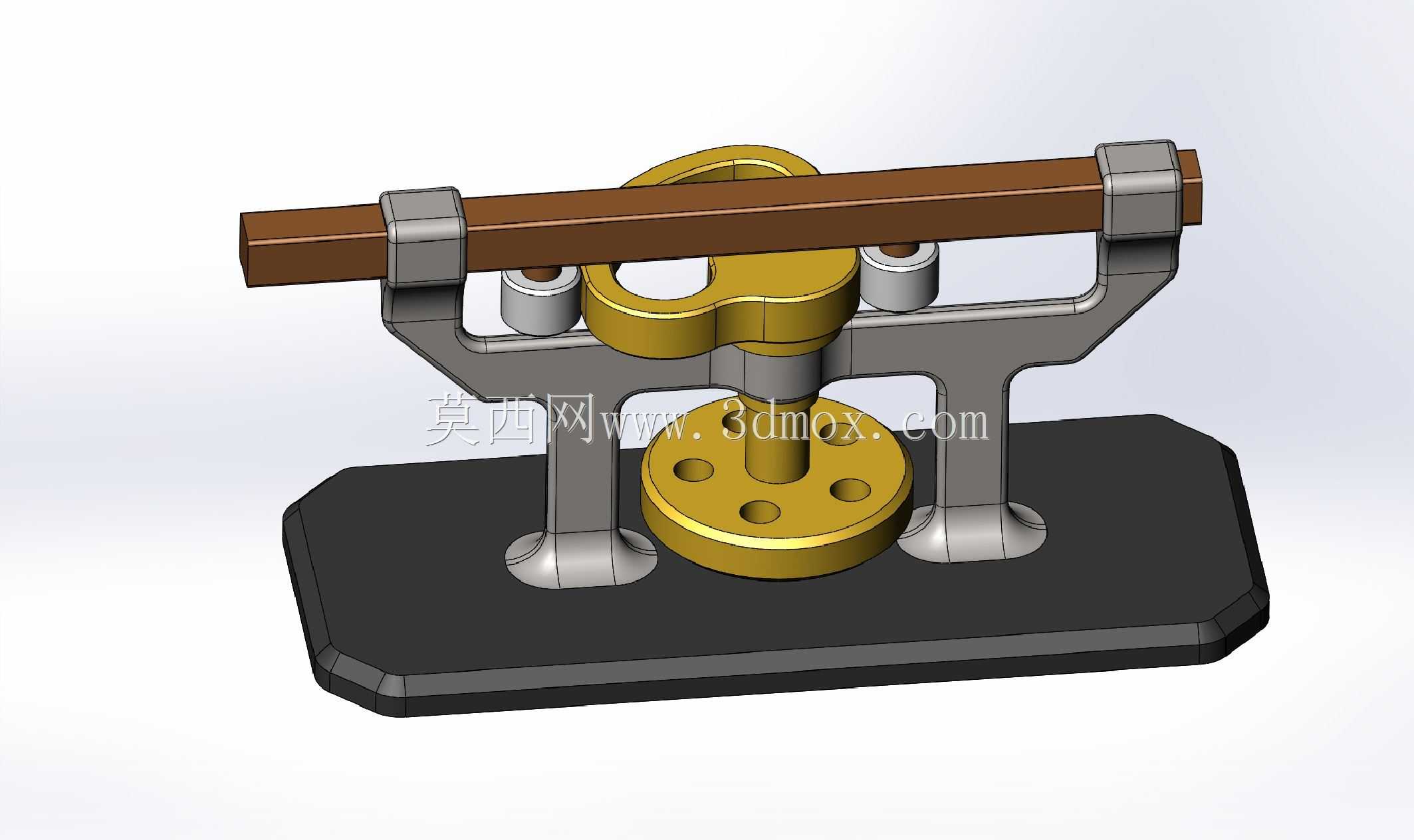

  这套盘形凸轮驱动的往复摆动机构,核心功能是将底部输入轴的连续回转运动,转换为顶部横杆的定幅往复直线摆动,属于典型的运动形式转换类机械构件,在轻工送料、纺织打纬、小型冲压工位进给、自动化生产线的间歇推送场景中有着广泛应用。从结构布局来看,整套机构采用对称式双支撑设计,底部为带安装孔的法兰式动力输入座,中心轴与盘形凸轮通过过盈配合加平键实现周向固定,凸轮轮廓采用等宽盘形设计,与上方的从动件框架形成无侧隙啮合,无需额外加装复位弹簧即可实现双向运动的强制驱动,相比传统尖顶、滚子从动件凸轮,这种槽式啮合的结构能有效避免高速运转下的从动件跳脱问题,传动可靠性更高。两侧的立式支撑臂采用等截面铸造结构,底部与黑色安装底座通过定位止口加螺栓紧固,

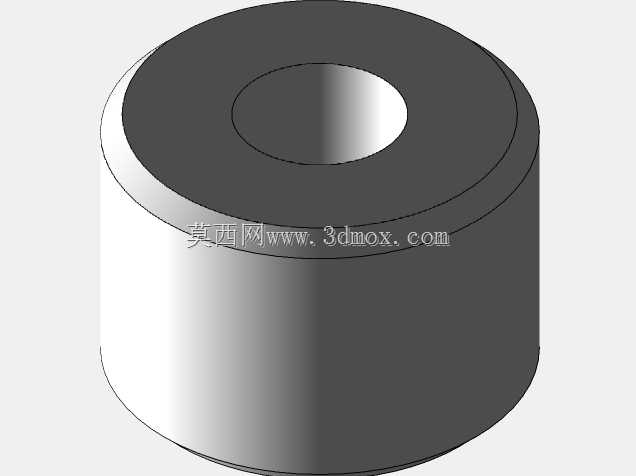

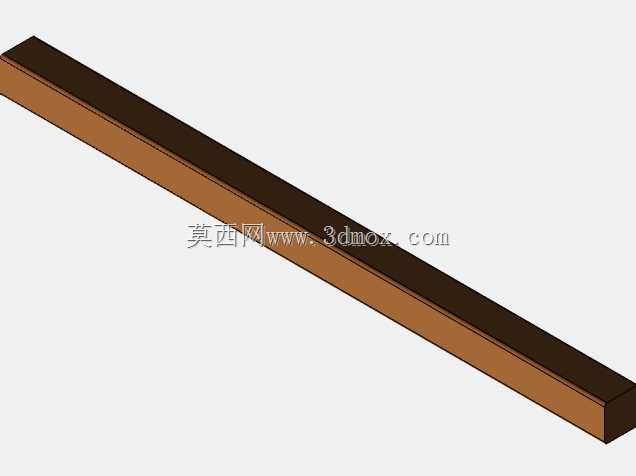

  支撑臂顶部开设同轴导向孔,为横杆的直线往复运动提供滑动支撑,导向孔内预留了润滑脂加注槽,可在长期运转时存储润滑介质,降低滑动副的磨损速率。顶部横杆通过两个卡箍式压块与从动件框架实现刚性连接,压块与横杆之间设置了橡胶缓冲垫,可吸收凸轮轮廓换向时产生的刚性冲击,降低运转噪音的同时,减少构件间的接触疲劳损伤。从安装边界来看,整套机构的底座采用带倒角的矩形平板结构,四个角点预留了沉头安装孔,可直接通过螺栓固定在设备台面或工装基板上,安装时需保证输入轴的轴线与设备动力输出轴的同轴度误差不超过0.05mm,避免额外的径向载荷加剧轴承磨损。设计过程中,凸轮轮廓曲线采用修正等速运动规律,在推程和回程的起始、终止段加入了过渡圆弧,

  有效降低了运动过程中的刚性冲击和柔性冲击,适配每分钟60-120次的往复摆动工况,横杆的行程由凸轮的偏心距决定,可根据实际工位的推送距离需求,调整凸轮轮廓的偏心尺寸来改变行程大小,无需改动整体支撑结构,具备较强的工况适配性。在实际应用中,这类机构常被用于小型自动化设备的工件推送工位,比如电子元器件组装线上的料件移位、包装设备中的薄膜牵引、印刷设备中的纸张递纸机构,相比曲柄滑块机构,盘形凸轮机构能更精准地控制从动件的运动时序,可根据工艺需求定制凸轮轮廓,实现停留、推程、回程的任意时序组合,满足复杂工艺动作的要求。结构选材方面,凸轮与从动件接触的工作面采用淬火处理,表面硬度达到HRC45-50,可承受长期往复接触的磨损,

  支撑臂与底座采用灰铸铁材质,具备良好的减震性,能吸收机构运转时产生的振动,横杆可根据负载需求选用铝合金或不锈钢材质,在保证结构刚度的前提下降低运动件的重量,减少惯性冲击。整套机构的运动副均采用开放式易维护设计,日常保养时只需定期在导向孔、凸轮啮合面加注润滑脂即可,无需复杂的拆解维护,适合在长期连续运转的工业场景下使用。在建模过程中,所有配合面均按照机械加工公差要求设定了合理的配合间隙,滑动配合面采用H7/g6的公差带,过盈配合面采用H7/p6的公差带,保证虚拟装配后的机构运动无卡滞、无多余窜动,运动仿真结果与实际运转状态一致,可直接用于工程出图或样机加工参考。
