平行四边形摆动演示教学机械结构

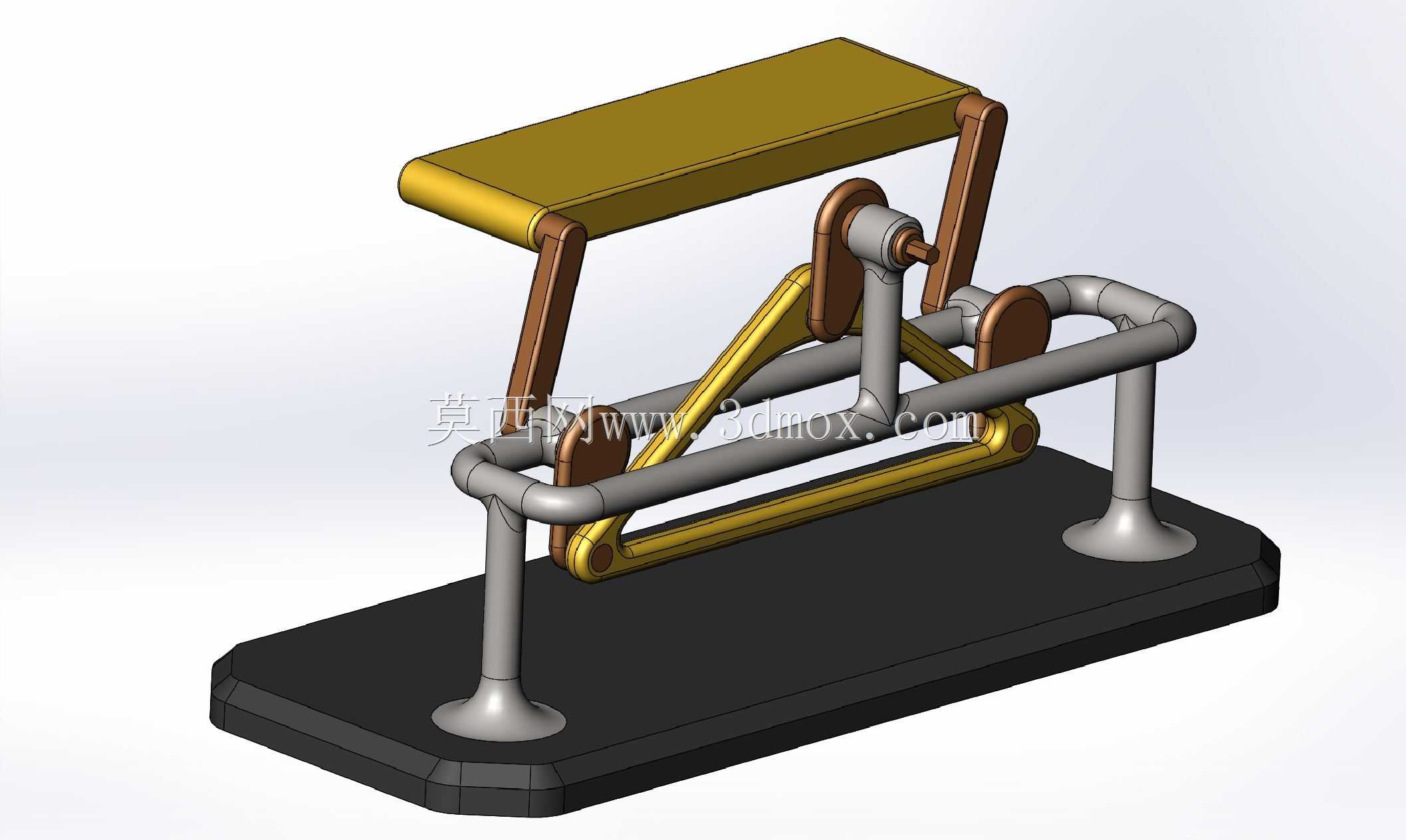

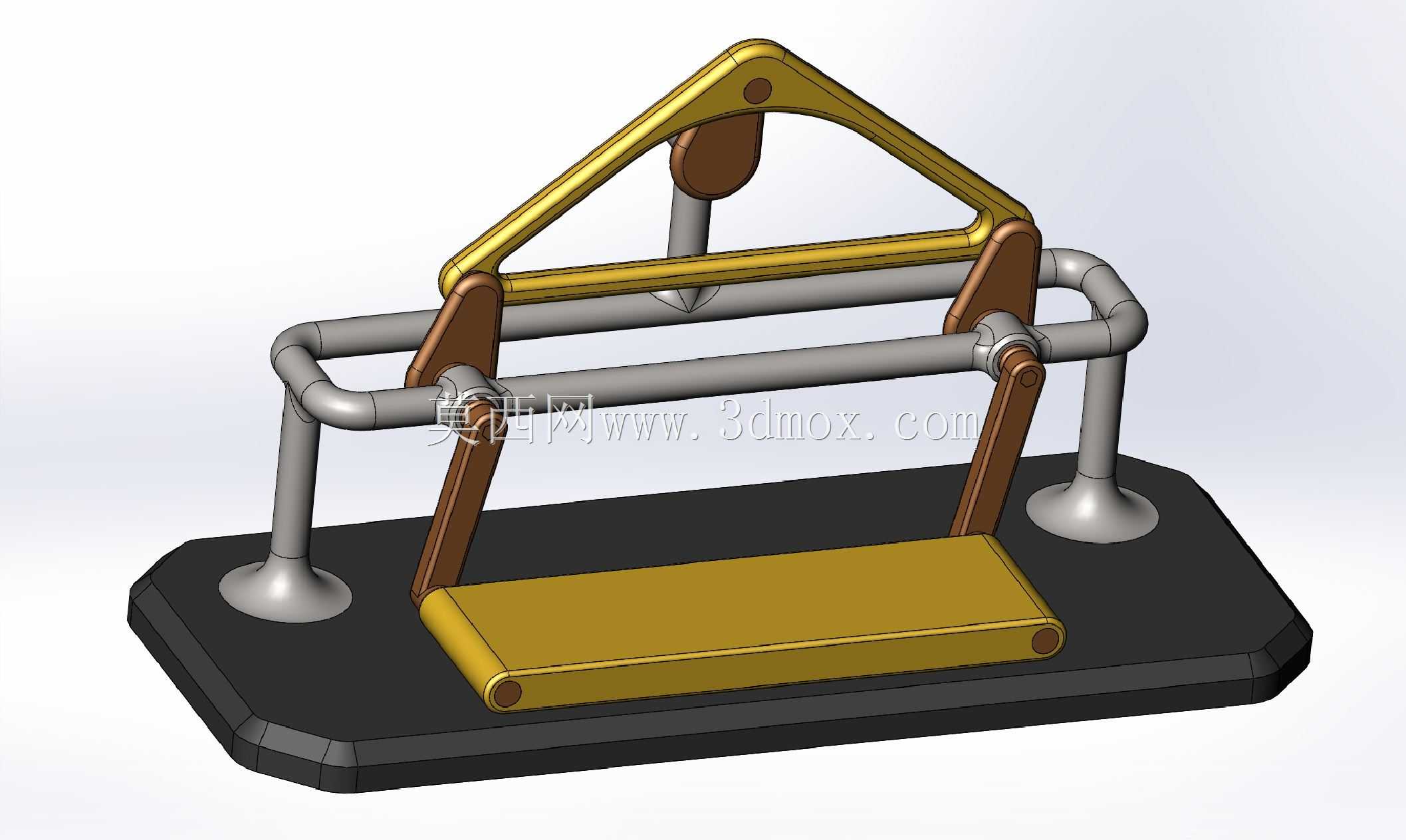

　　这套平行四边形摆动机构的设计核心，是利用平行四边形连杆的等距传动特性，实现上部三角架与下部摆台的同步平动摆动，全程无相对转动错位，运动轨迹稳定可控。从实际应用场景来看，这类结构常被用于教学演示教具，帮助学习者直观理解平面连杆机构的运动约束关系，也可作为小型工艺品的动态展示支架、自动化产线上的平稳移送摆臂基础单元，或是儿童游乐设施中摇摆座椅的核心传动结构，在需要保证被承载件始终保持水平姿态做往复摆动的工况下，这类结构的可靠性远高于单摆臂结构。

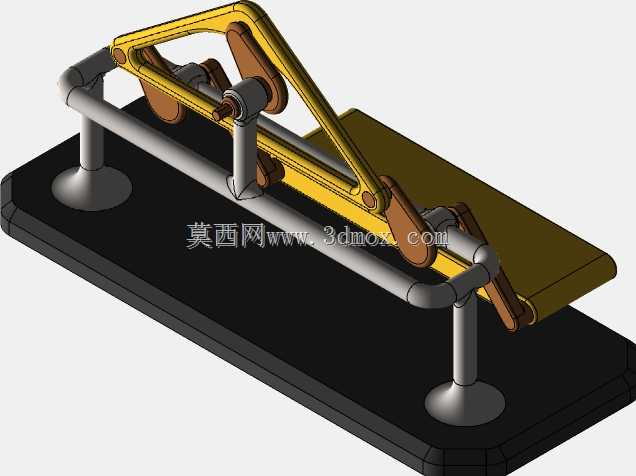

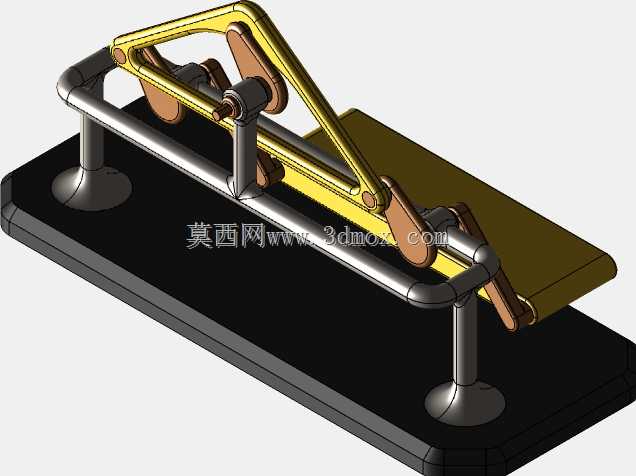

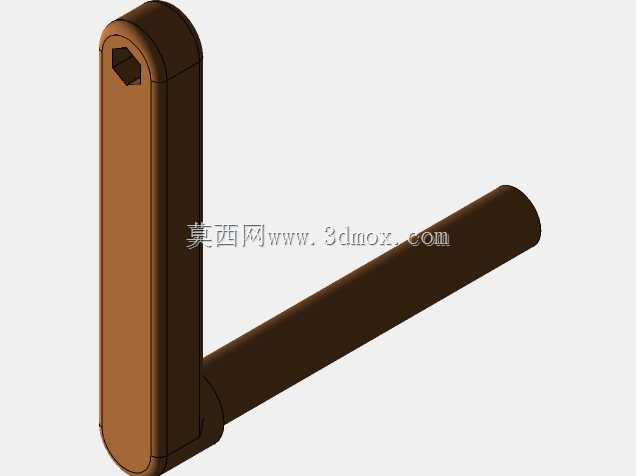

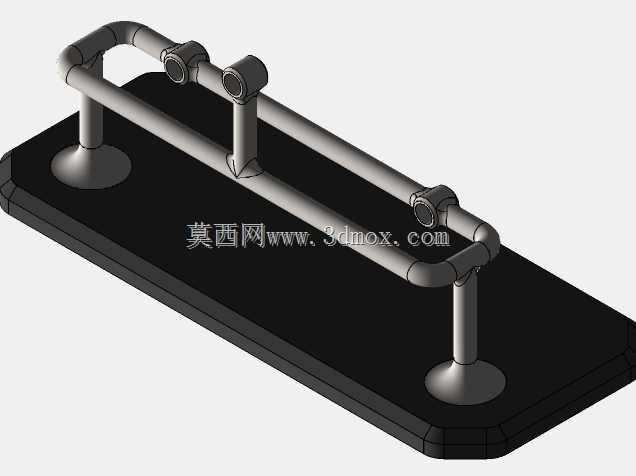

　　从功能特性上看，该机构通过四根铰接连杆形成两个平行四边形约束回路：两侧的棕色摆臂长度完全一致，上下两根横向连杆的孔位间距严格相等，铰接点均采用间隙配合的销轴连接，转动阻力极小，仅需极小的初始驱动力即可实现连续往复摆动，摆动过程中下部的黄色承载台始终保持水平状态，不会出现倾斜翻倒的问题，上部的三角架作为驱动输入端，可外接偏心轮、曲柄摇杆等驱动件，实现固定频率的自动摆动，也可手动拨动实现任意角度范围内的摆动停留。底座采用带圆角的矩形厚重结构，整体重心偏低，摆动过程中不会出现侧翻晃动，两侧的支撑立柱直接固定在底座上，为整个连杆机构提供稳定的支撑基准，立柱顶端的横向管架既作为上部连杆的铰接支撑，也起到限位防护作用，避免摆幅过大导致机构卡死。

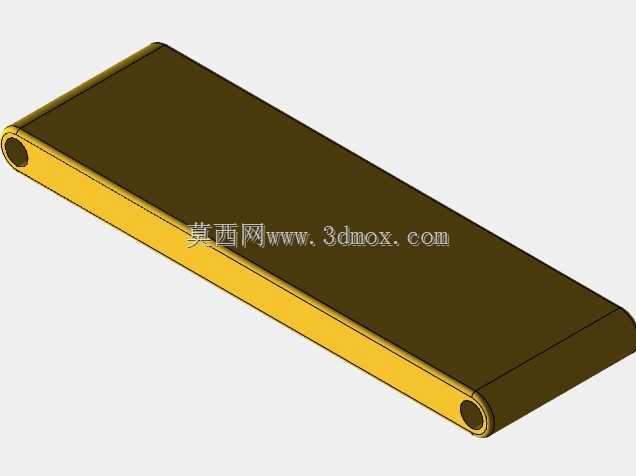

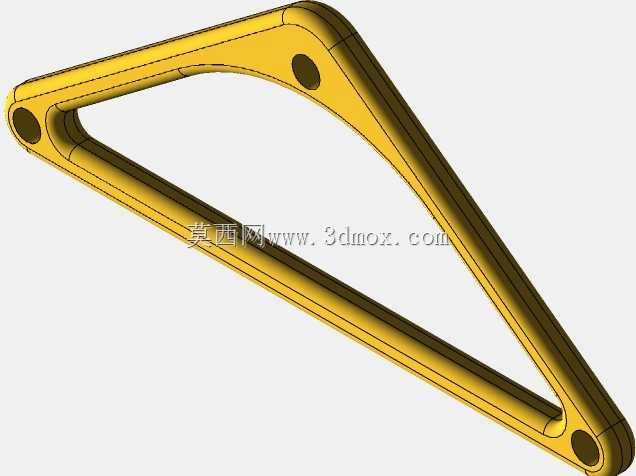

　　设计思路上，建模时优先保证各铰接点的同轴度与连杆长度的尺寸一致性，所有铰接孔的中心距公差控制在0.02mm以内，避免因尺寸误差导致运动卡滞或出现虚位。两侧摆臂采用对称设计，零件可互换，降低加工与装配难度；上部三角架采用三角形稳定结构，提升驱动端的结构刚度，避免长期摆动后出现变形。承载台采用卷边设计，既提升自身结构强度，也避免尖锐边角带来的安全隐患，适配教学或展示场景的使用需求。

　　外形尺寸与安装边界方面，整套机构的底座长宽比约为2:1，整体高度约为底座长度的二分之一，摆幅范围可通过调整上部驱动件的偏心距控制，最大摆角不超过30度，安装时仅需将底座通过螺栓固定在水平安装面即可，无需额外的支撑结构，各转动铰接点预留有润滑脂加注空间，长期使用可定期加注润滑脂降低磨损，所有外露零件均做圆角处理，无尖锐突出结构，适配公开教学、展示场景的安全要求。在实际选型应用时，可根据承载重量调整连杆的截面尺寸与材质，轻载展示场景可采用工程塑料或铝合金材质降低整体重量，重载移送场景则可更换为钢制连杆并加装轴承提升铰接点的承载能力，机构的运动行程可通过调整摆臂长度灵活适配不同的工况需求，无需改动整体安装布局。
