手摇式曲柄连杆传动演示机构

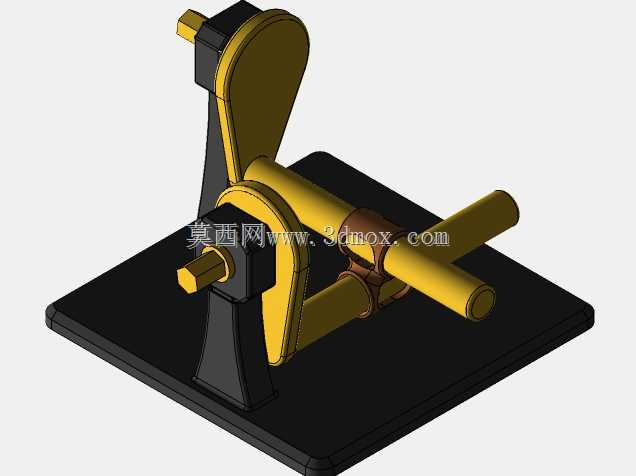

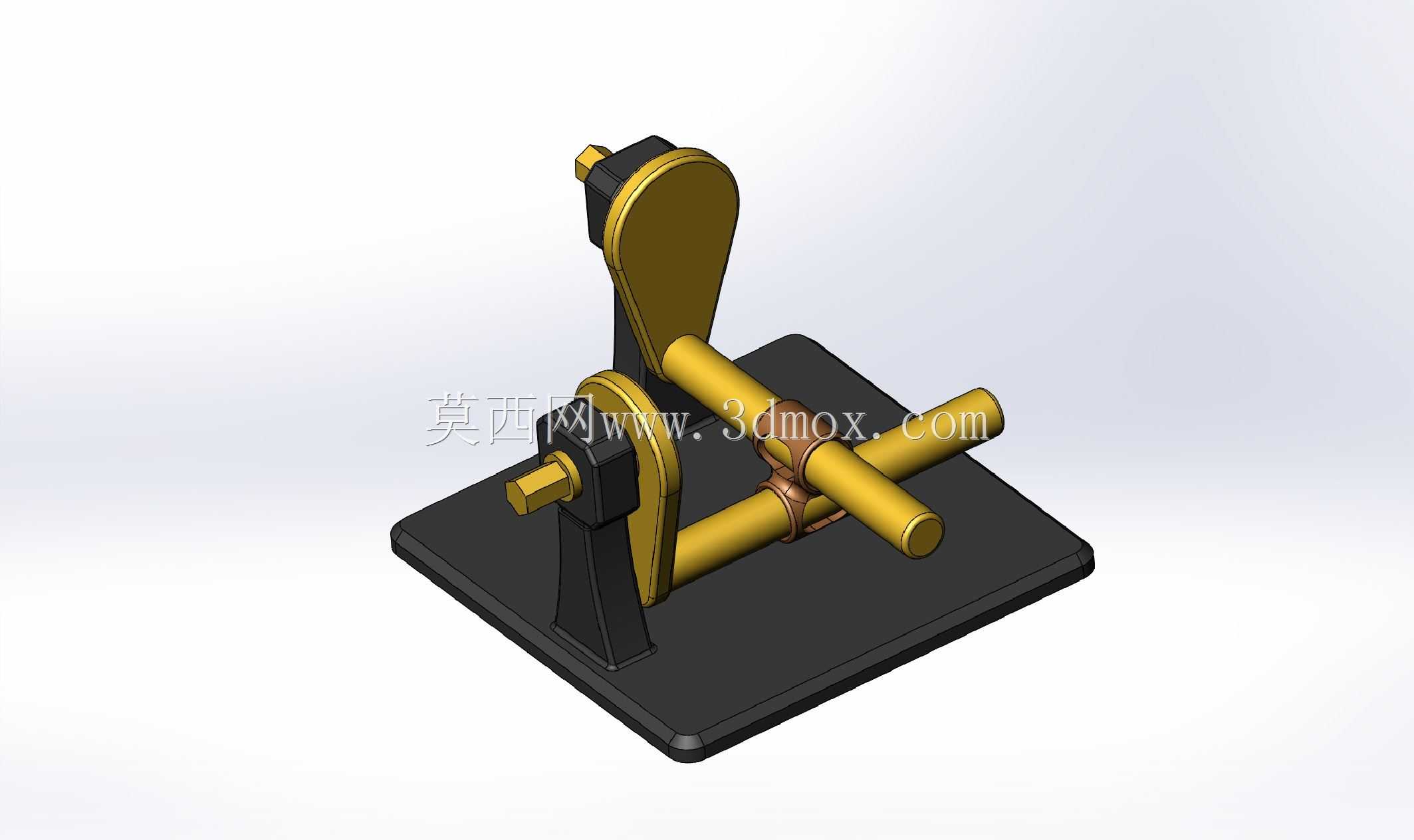

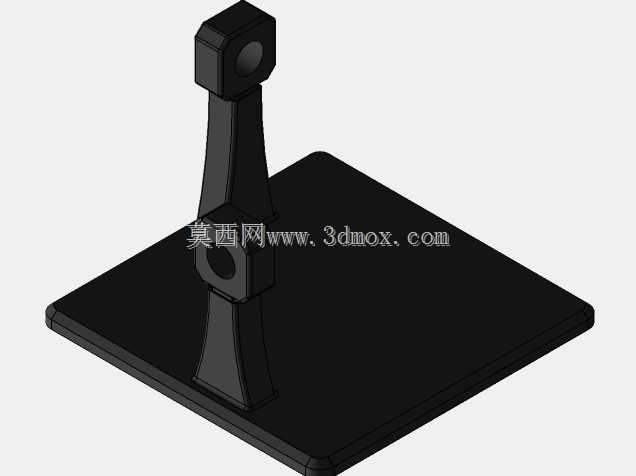

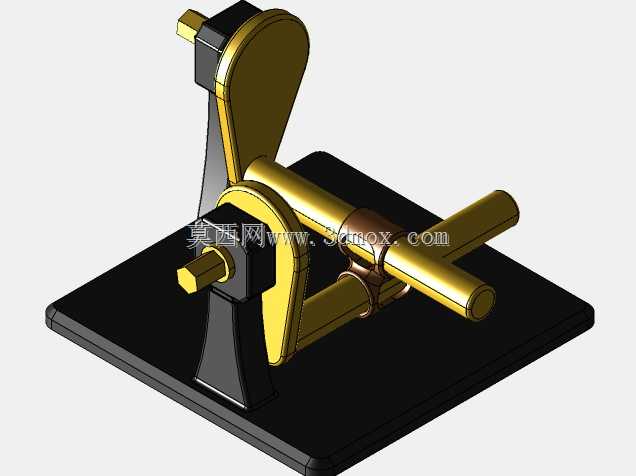

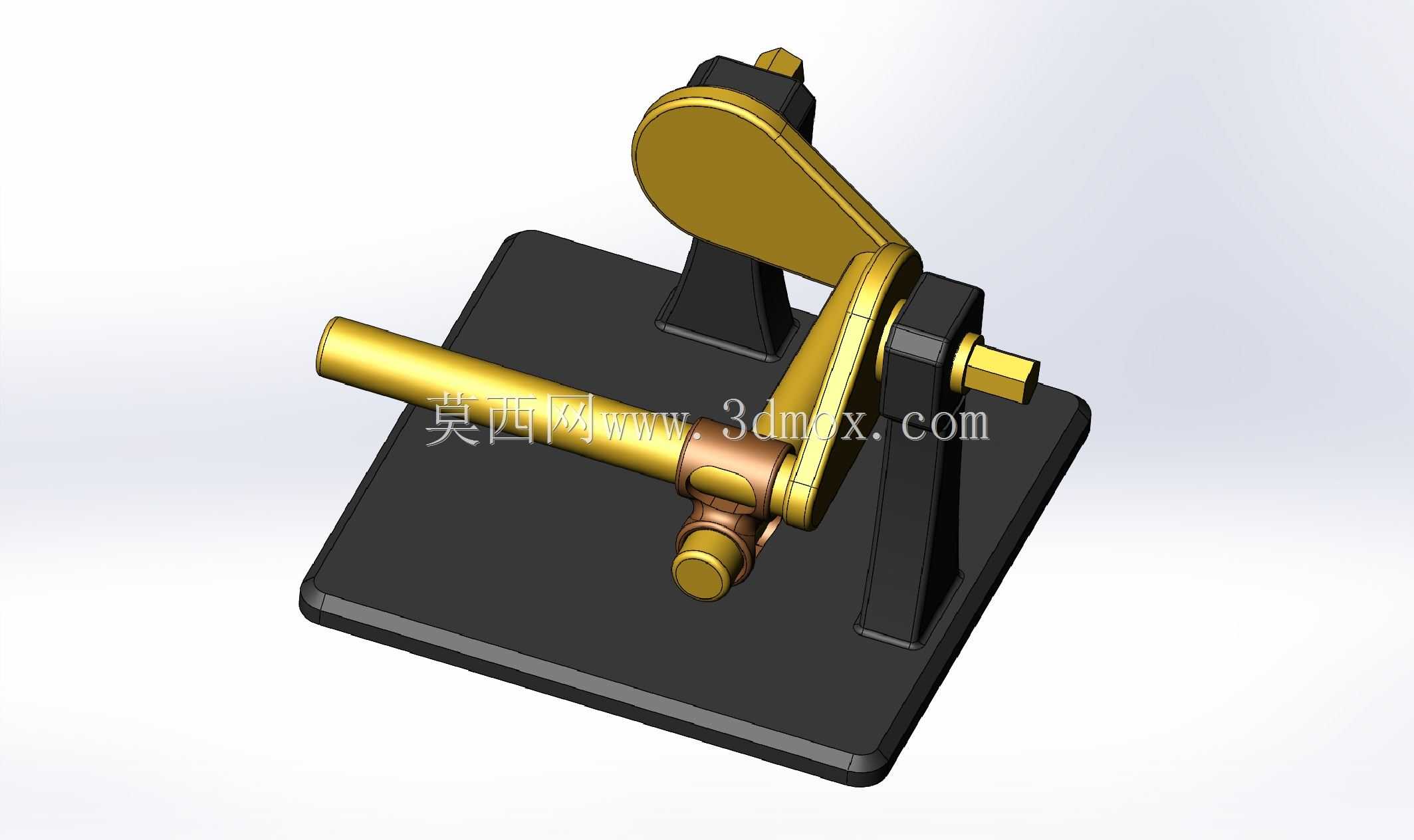

　　这套手摇驱动的曲柄连杆传动演示机构，核心作用是将输入端的旋转运动，通过刚性连杆的铰接传递，转化为输出轴的往复摆动，常被用于机械原理教学演示、小型非标设备的间歇动作驱动单元，也可作为自动化产线上料机构的动力传递模块，适配轻载工况下的周期性往复动作需求。从结构设计逻辑来看，整套机构采用底座集成安装的形式，黑色方形安装底座作为所有构件的承载基准，表面预留了对应支架的安装定位孔，安装时可直接通过螺栓固定在实验台架或者设备基板上，底座边缘做了圆角过渡处理，避免装配过程中锐边划伤操作人员，同时提升整体结构的抗磕碰能力。输入端设置了外露的手摇轴，轴端做了滚花处理，手动驱动时能够提供足够的摩擦力，无需额外加装手柄即可顺畅转动，

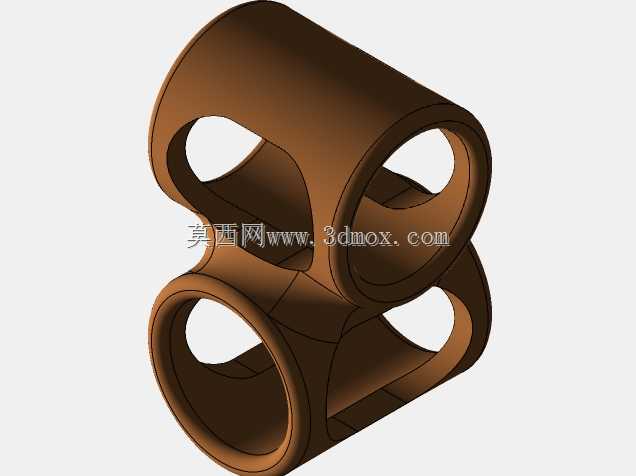

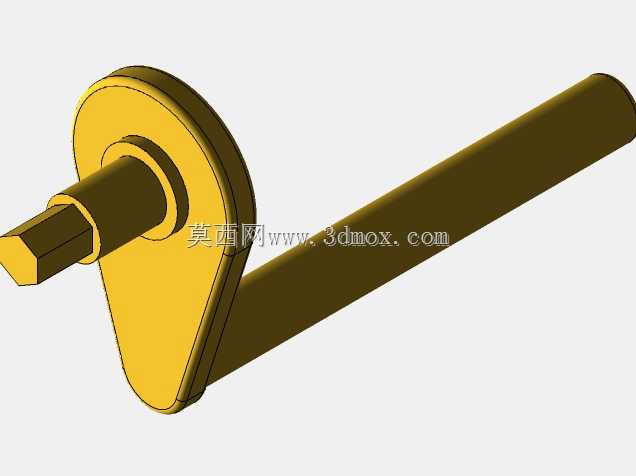

　　输入轴通过带座轴承支撑在立式支架上，轴承座与支架采用过盈配合加顶丝固定的方式，能够承受径向载荷的同时，避免轴系运转过程中出现窜动问题。曲柄构件采用偏心轮与曲柄销结合的结构，偏心距经过精准核算，决定了输出端的摆动行程范围，设计时根据输出端需要的摆动角度，反向推导偏心距与连杆长度的比值，避免传动过程中出现死点卡顿，同时保证传动过程中的力传递效率处于合理区间，减少无用功损耗。连杆部分采用两端带铰接孔的杆状结构，铰接位置加装了铜质衬套，衬套与销轴之间采用间隙配合，能够在长期往复摆动过程中减少磨损，延长构件的使用寿命，同时衬套具备自润滑特性，无需频繁加注润滑脂即可维持顺畅运转，适合教学场景下长期高频次的演示操作。

　　输出轴同样采用带座轴承支撑在另一组立式支架上，轴端预留了外接负载的安装接口，可以根据实际使用需求连接摆杆、拨叉或者其他执行构件，实现不同的动作输出。整套机构的安装边界清晰，底座的长宽尺寸适配常规实验台的安装空间，整体高度控制在手动操作舒适的区间，站立操作时无需过度抬臂即可摇动手摇轴，坐姿操作时也不会因为高度过低导致操作别扭。从实际应用场景来看，这类机构除了用于高校机械原理课程的实体演示，帮助学生直观理解曲柄连杆机构的运动转化逻辑之外，还可以经过尺寸缩放后应用在小型轻工设备上，比如小型包装设备的送料拨叉驱动、纺织设备的线轨摆动驱动、简易冲压设备的滑块驱动等场景，由于结构简单、维护方便，对加工精度的要求适中，制造成本较低，非常适合轻载、

　　低转速的周期性动作工况。设计过程中对各个铰接点的间隙做了严格控制，既保证运转顺畅无卡滞，又避免间隙过大导致输出端的动作误差超出允许范围，所有金属构件的表面都做了氧化处理，具备基础的防锈能力，长期存放或者使用过程中不会轻易出现锈蚀问题。支架与底座之间采用沉头螺栓连接，螺栓头完全沉入底座表面，不会出现凸起刮擦操作人员或者外接管线的问题，整体结构没有外露的尖锐边角，安全性符合教学设备的相关要求。在传动特性上，这套机构的传动比固定，输出端的摆动角度与输入端的旋转角度呈固定对应关系，运动规律可复现，能够精准控制输出端的动作行程，适合对动作位置精度有一定要求但不需要高精度伺服控制的场景，相比采用电机直接驱动的摆动机构，这套纯机械结构的可靠性更高，不会出现电控故障导致的动作失控问题，在一些对可靠性要求较高的简易设备上具备明显的应用优势。
