带空间滑块的曲柄传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630863
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计
  • 带空间滑块的曲柄传动机构结构设计

  这套空间滑块曲柄机构,核心解决的是平行轴系间非共面的旋转-直线往复运动转换需求,区别于常规平面曲柄滑块只能在同一平面内传递运动的局限,其空间布局的结构形式,能在设备内部横向空间受限、动力输入轴与执行滑块的运动轨迹存在空间错位的场景下完成动力传递,常见于小型自动化送料装置、专用机床的横向进给单元、纺织机械的排线驱动模块这类对安装空间布局有特殊要求的设备中。

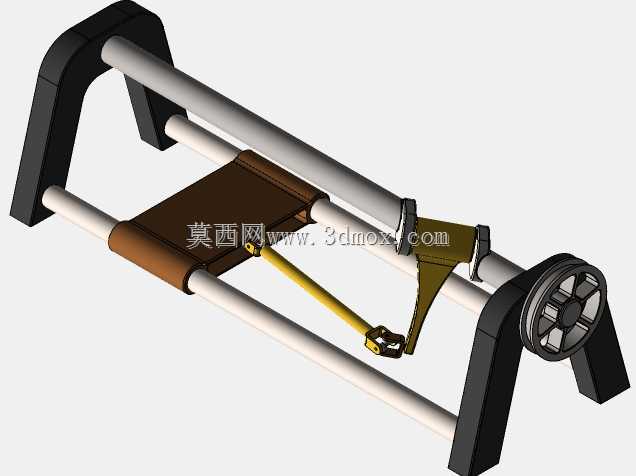

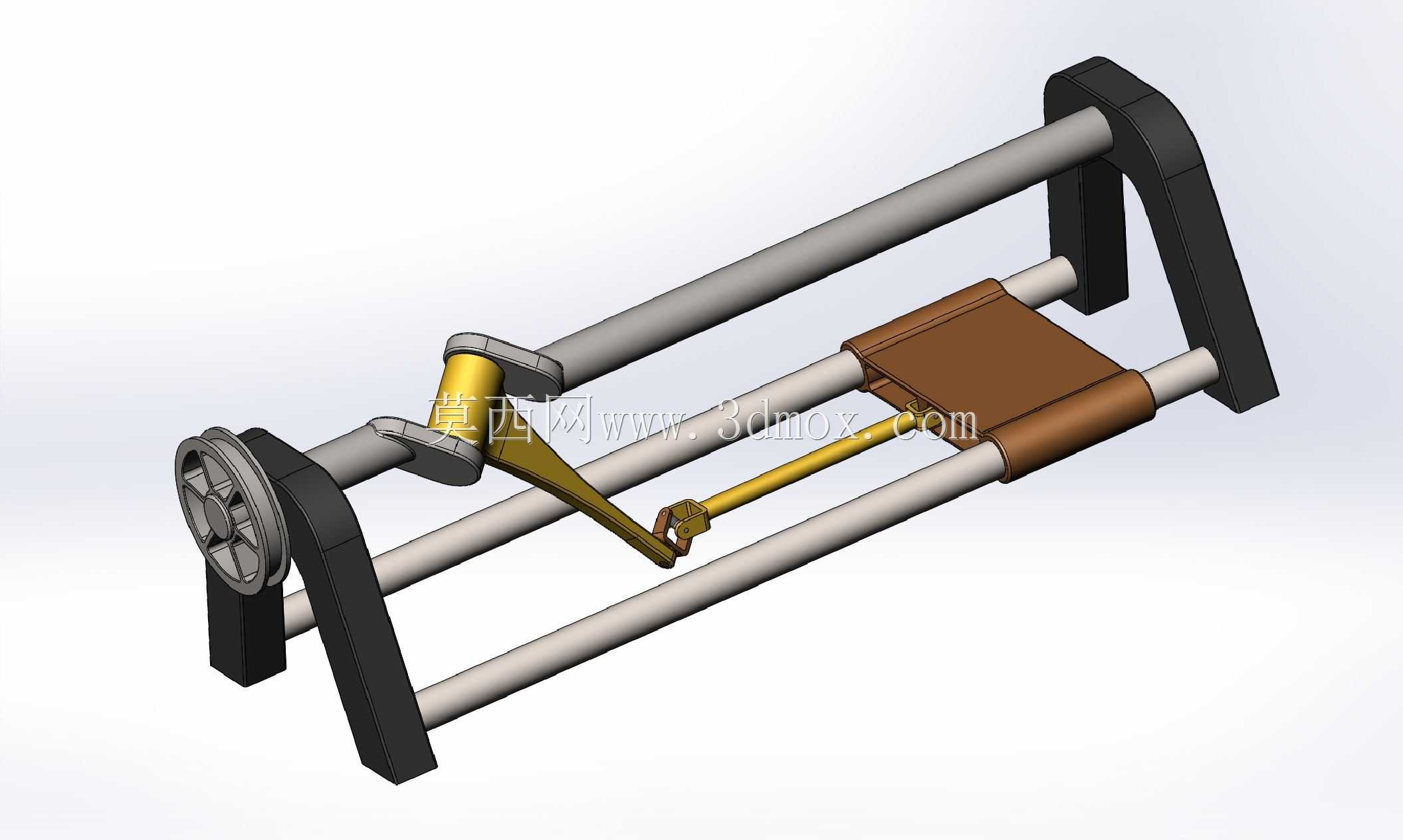

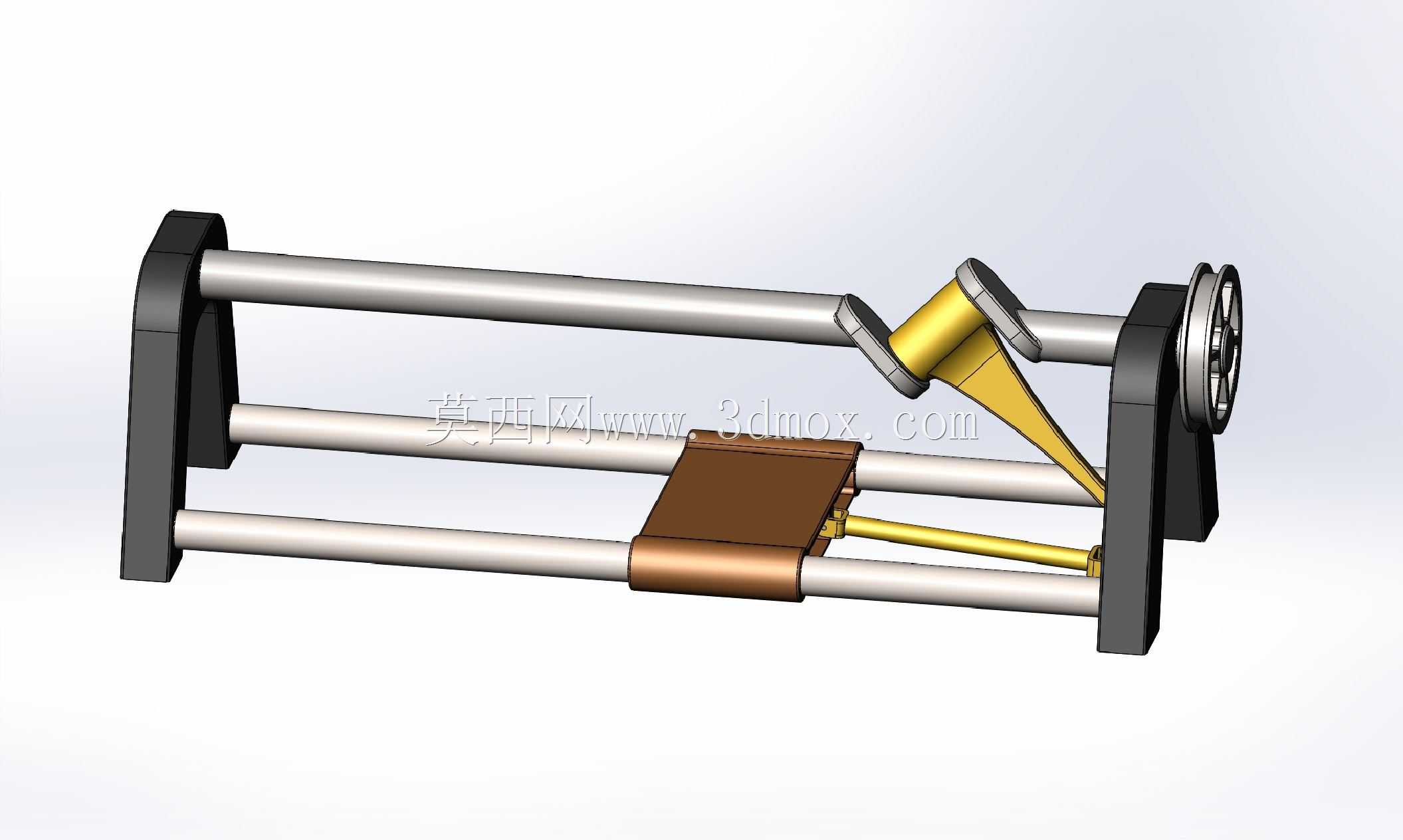

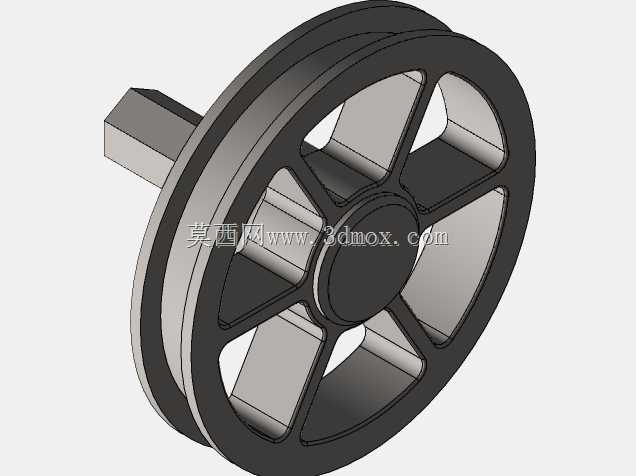

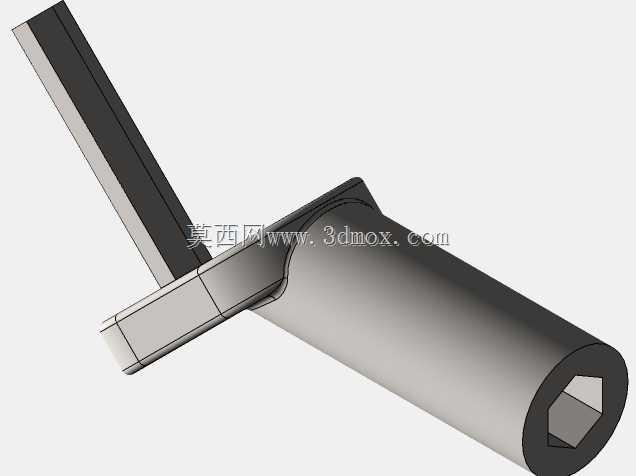

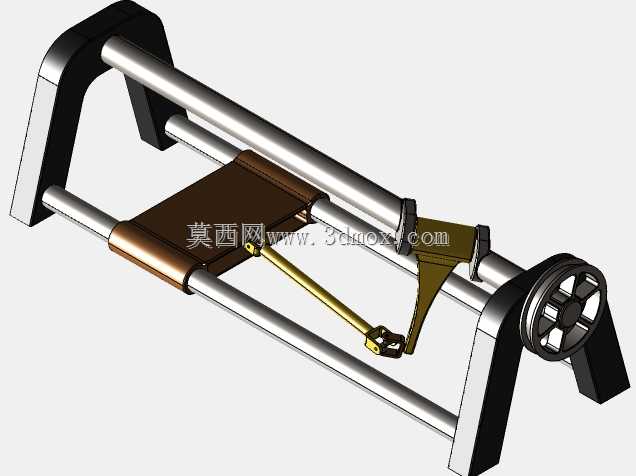

  从实际功能实现来看,机构的动力输入端为侧端的轮式曲柄安装位,可直接连接手轮、伺服电机输出轴或者同步带轮,当曲柄做整周回转运动时,与之铰接的空间摆臂会带动下方的滑块组件,沿三根平行布置的光滑导杆做稳定的直线往复运动。三根导杆呈三角形排布,相比单导杆或者双导杆的平面布局,三角形支撑的结构能大幅抵消滑块运动过程中产生的偏转力矩,避免滑块在高速往复运动时出现卡滞、偏磨的问题,即使在承受一定侧向负载的工况下,也能保证运动轨迹的直线度误差控制在极小范围内。

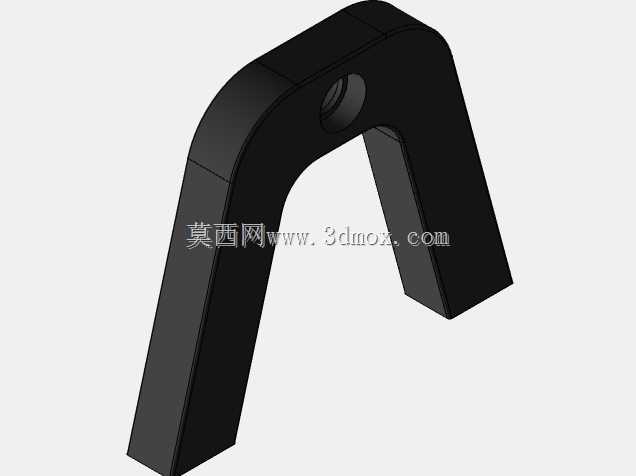

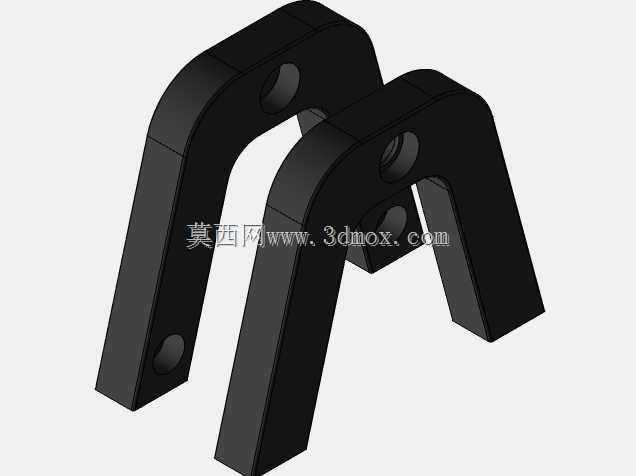

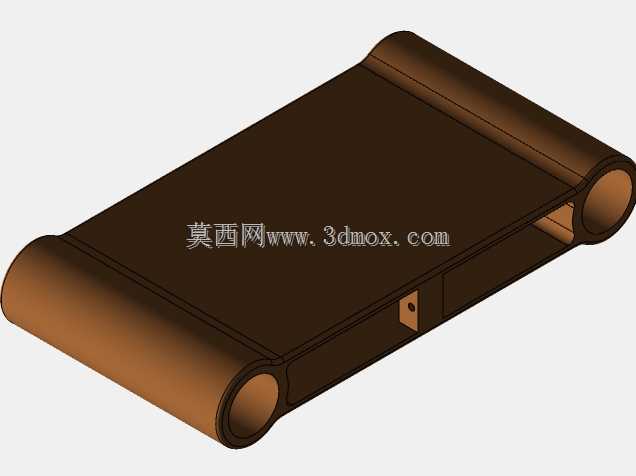

  设计过程中,首先要确定的是曲柄的回转半径,这个参数直接决定了滑块的最大行程,需要匹配对应设备执行端的运动距离要求,同时要校核空间摆臂的长度与铰接角度,避免曲柄在整周回转过程中摆臂与导杆、机架出现运动干涉。机架部分采用两端立式支撑的结构,支撑座上的导杆安装孔需要保证同轴度,三根导杆安装后平行度公差需控制在合理区间,否则会大幅增加滑块运动的摩擦阻力,缩短导杆与滑块衬套的使用寿命。滑块部分采用分体式抱合结构,与导杆接触的位置可镶嵌铜质衬套或者工程塑料耐磨套,既可以降低运动过程中的磨损,也能在长期使用出现间隙后,通过调整抱合的预紧力消除间隙,保证传动精度。

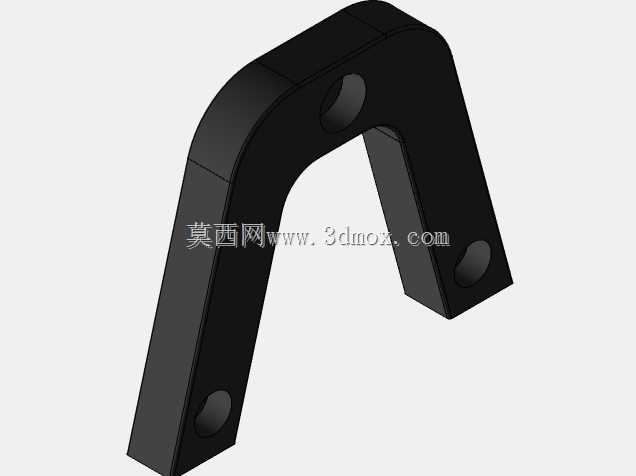

  安装边界方面,这套机构的整体外形为卧式长条形结构,两端支撑座的安装面预留有螺栓固定孔,可直接固定在设备的安装基板上,输入端的曲柄轴伸出端与支撑座外侧保留有足够的连接件安装空间,不需要额外预留过大的操作间隙。滑块的上端面预留有执行件安装接口,可根据实际使用需求加装推块、夹具、排线导轮等不同的执行末端,不需要对主体结构做额外修改即可适配不同的工况。在运动特性上,这套机构保留了曲柄滑块机构的急回特性,在空回程阶段运动速度更快,工作行程阶段运动更平稳,既可以满足送料、排线这类需要工作段平稳推送的需求,也能通过调整曲柄的转速,适配不同的往复运动频率要求,低速工况下可作为手动调节机构使用,高速工况下搭配动力源可实现连续自动化作业。

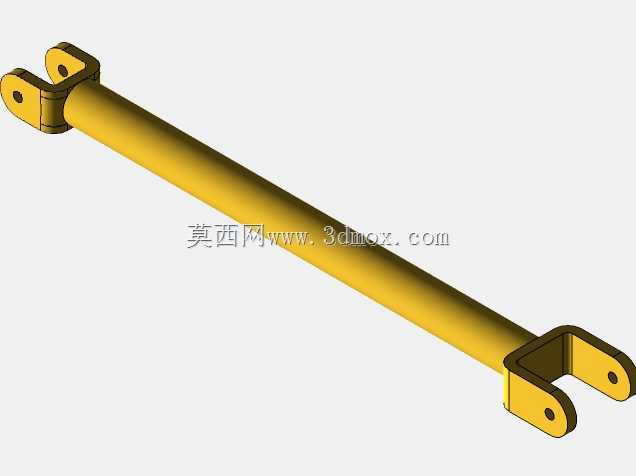

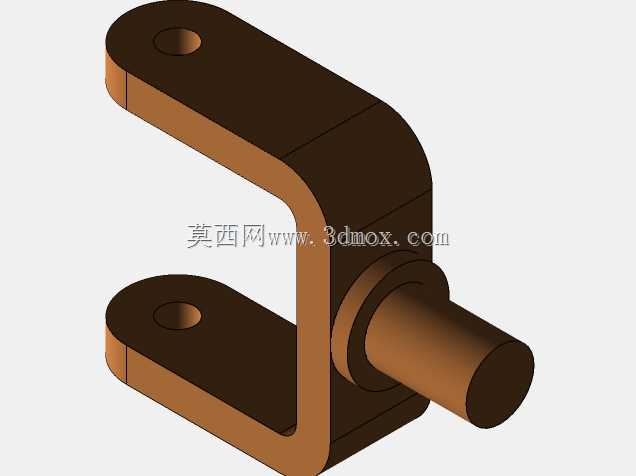

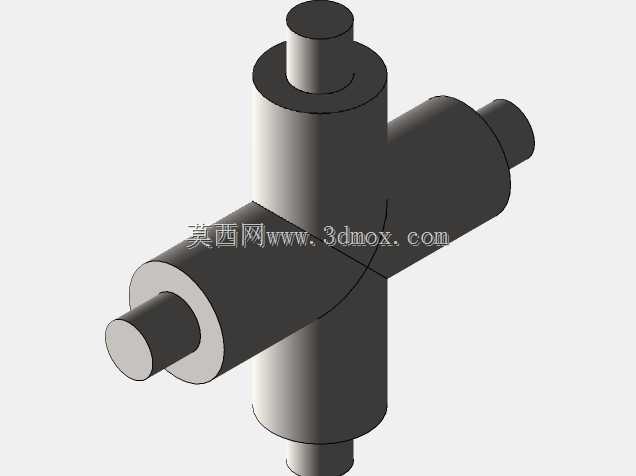

  结构细节上,所有铰接位置都预留了润滑脂加注空间,长期运行时可定期加注润滑脂降低铰接副的磨损,导杆表面采用硬化处理,表面硬度满足长期往复摩擦的使用要求,不会因为长期滑动出现表面拉毛的问题。空间摆臂与曲柄、滑块的铰接轴采用防松结构,避免高速往复运动过程中铰接轴出现窜动脱落的问题,整体结构没有复杂的异形零件,大部分构件都可采用常规的机加工工艺制作,加工难度低,装配过程不需要专用工装,按照装配顺序依次将导杆压入支撑座、装入滑块组件、连接摆臂与曲柄即可完成组装,后期维护也十分便捷,仅需定期检查耐磨衬套的磨损情况、铰接副的间隙即可,不需要复杂的维护操作。
