双人拉锯木质机械传动玩具结构设计

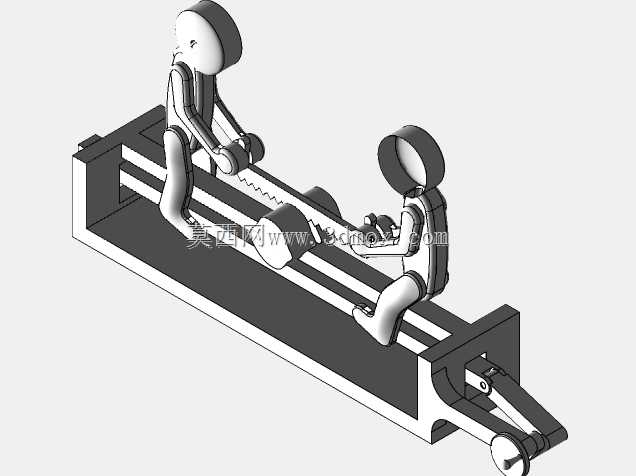

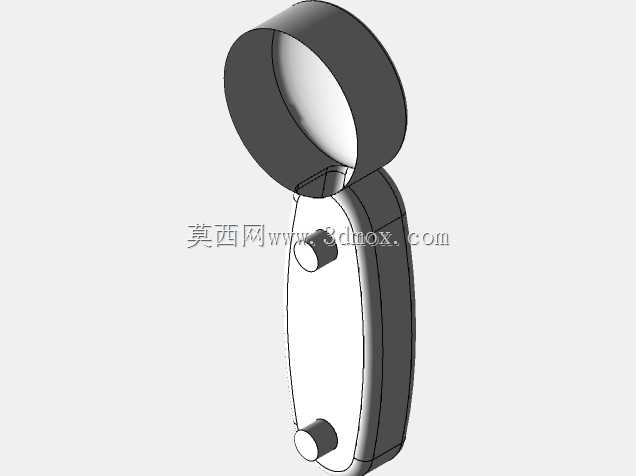

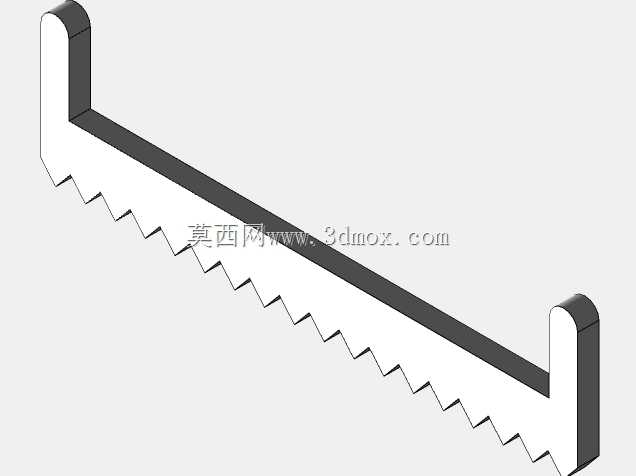

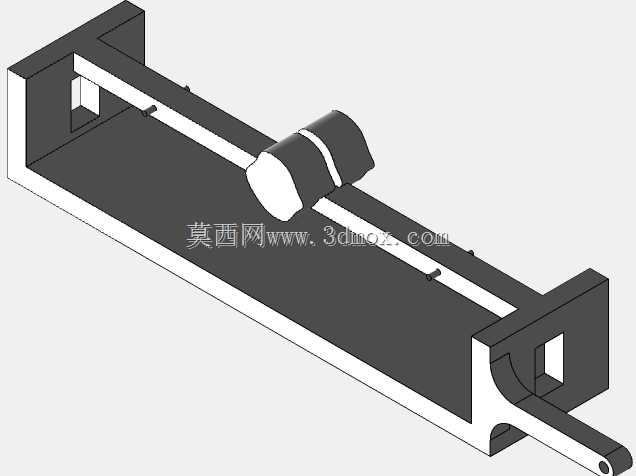

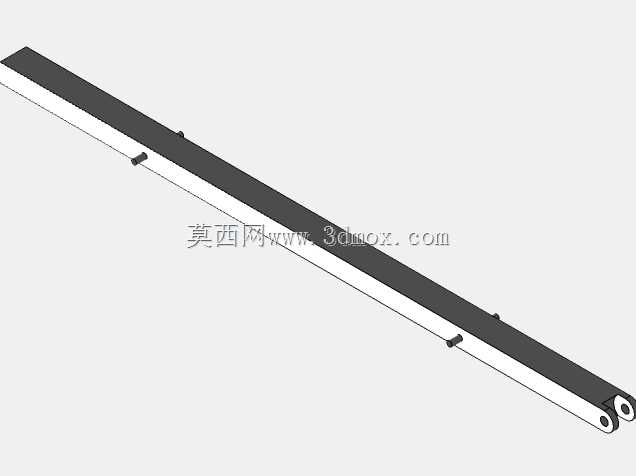

　　该木质传动玩具核心模拟双人协同拉锯作业的动态过程，整体采用层压实木板材切割拼接成型，所有运动副均依靠木质构件间的间隙配合实现传动，无额外金属紧固件或弹性零件，适配激光切割、线锯加工等小批量木质工艺品生产场景，可作为青少年机械结构科普教具、桌面动态摆件或传统木工技艺展示载体。从结构布局来看，底部为一体化成型的长条形基座，基座前端延伸出摇柄安装位，末端设置横向挡条作为两个木偶人偶的站位支撑边界，基座中部预留锯条往复运动的导向槽，槽体宽度比锯条厚度大0.3mm，既保证锯条水平往复无卡滞，又限制其上下窜动幅度不超过1mm，避免运动过程中出现脱轨或干涉。两个人偶采用简化火柴人造型，躯干、手臂、腿部均为独立木质构件，

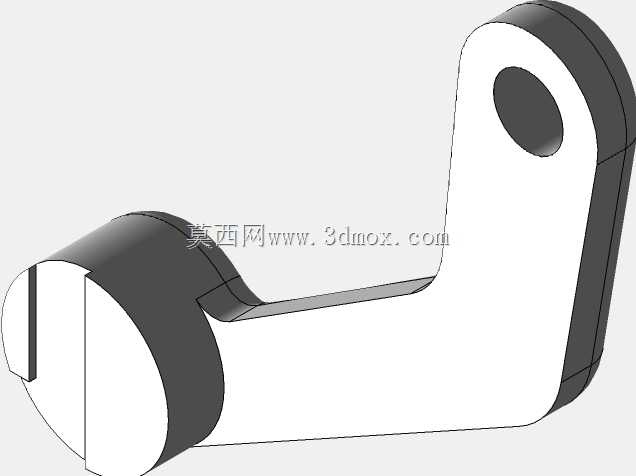

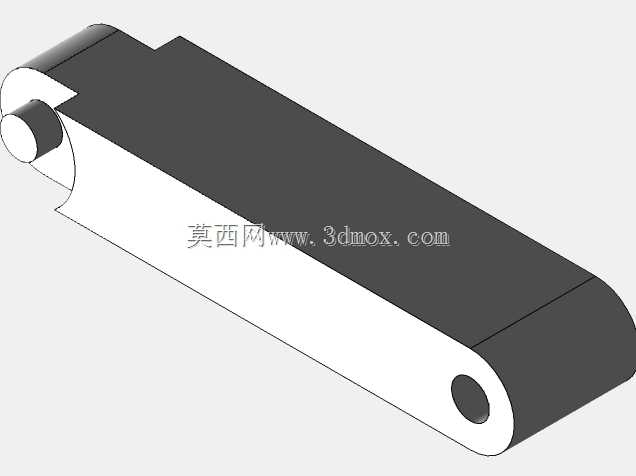

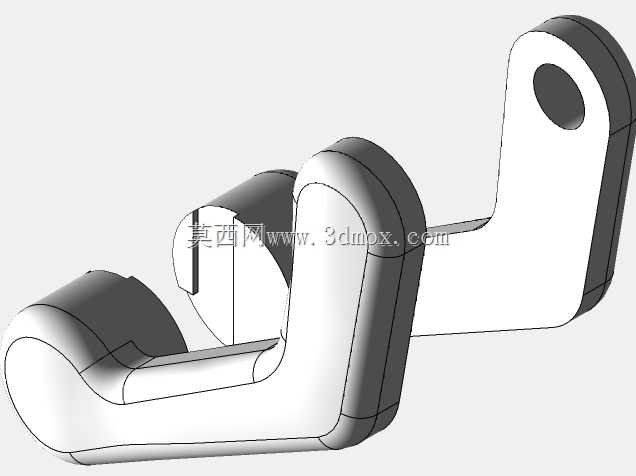

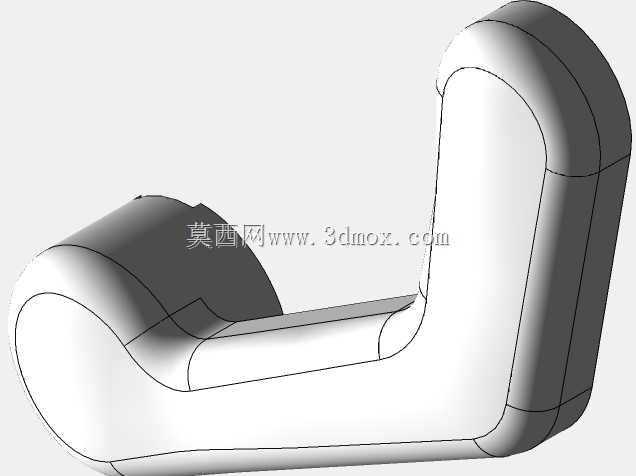

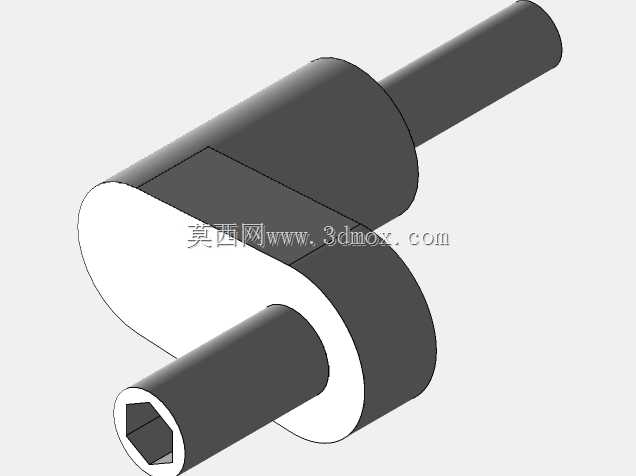

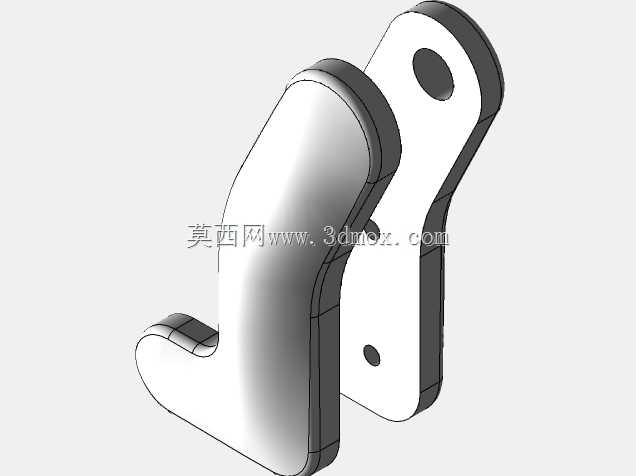

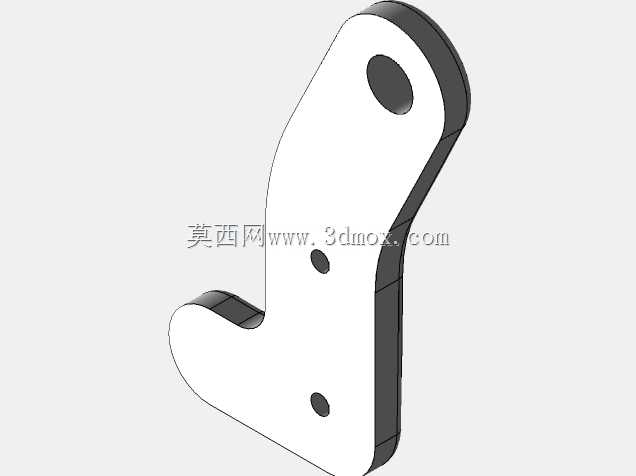

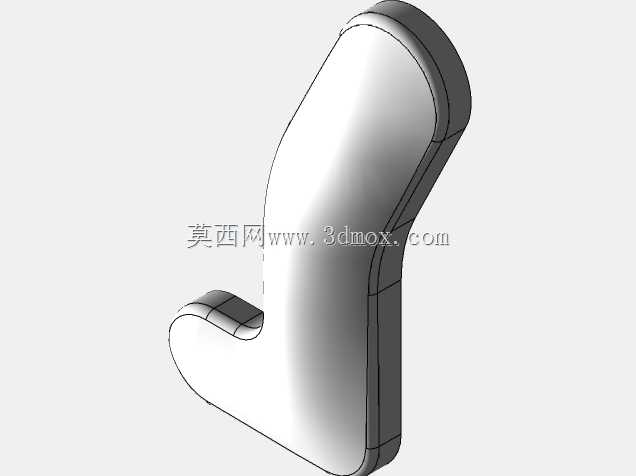

　　通过圆柱销铰接实现活动自由度：人偶脚部与基座表面的定位凸台铰接，腿部可绕铰接点小幅度摆动，手臂与躯干上端铰接，手部位置设置U型卡槽刚好卡住锯条两端的手持段，当摇柄转动时，基座内部隐藏的曲柄滑块机构将摇柄的圆周运动转化为锯条的水平往复直线运动，同时通过连杆带动两个人偶的手臂、腿部产生协同摆动，模拟真实拉锯作业时两人身体前倾、手臂交替施力的动态效果，传动比设置为1:1，摇柄每转动一圈，锯条完成一次完整的往复行程，人偶动作循环一次，运动节奏平缓无冲击。设计过程中重点考量木质材料的加工特性，所有构件的棱角均做R1.5mm的圆角处理，避免切割后产生毛刺划伤使用者，铰接孔的直径比配套圆柱销直径大0.15mm，适配木材受潮后的轻微膨胀变形，

　　保证在常规室内温湿度环境下长期使用无卡滞。整体安装边界控制在长度280mm、宽度80mm、高度150mm范围内，所有零件均可从厚度3mm和5mm的两种标准实木板材上排版切割，材料利用率可达85%以上，组装时仅需按照构件编号依次插接铰接，无需胶水粘接即可完成整体装配，拆卸后可平板化包装，大幅降低仓储与运输成本。从功能实现角度，该结构并非简单的静态摆件，通过可视化的传动路径将圆周运动、直线往复运动、连杆摆动等基础机械原理直观呈现，使用者摇动摇柄即可观察到所有构件的联动过程，可帮助低龄学习者快速理解机械传动的基本逻辑，也可作为文创市集、手工体验课程的实操组装项目，相比塑料材质的同类玩具，实木材质的触感与视觉质感更贴近传统木工文化，

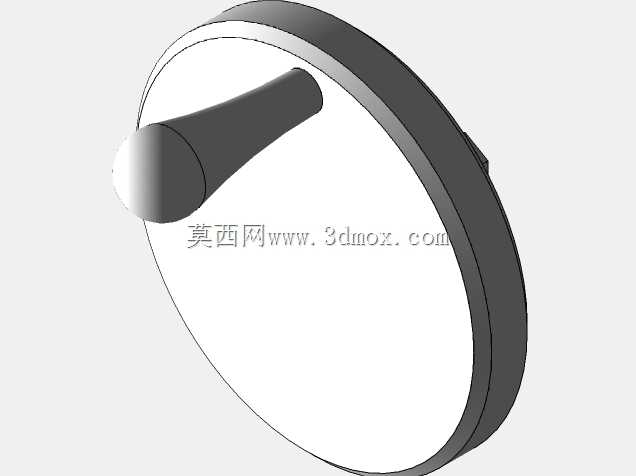

　　动态展示时的动作协调性更强，不存在齿轮传动的噪音问题，放置于桌面作为动态装饰时，轻摇摇柄即可产生流畅的动态效果，无突兀的机械撞击声。结构设计阶段对运动干涉做了全行程校验，锯条运动到左右两个极限位置时，人偶手臂的摆动角度为32度，腿部摆动角度为12度，所有构件在运动过程中的最小间隙保持在0.8mm以上，不会出现构件碰撞或卡死的问题，基座底部设置四个高度2mm的防滑凸点，放置在光滑桌面时不会随摇柄转动产生滑移，摇柄的力臂长度设置为35mm，操作时仅需很小的力矩即可驱动整个结构运动，适配全年龄段使用者的操作力度需求。
