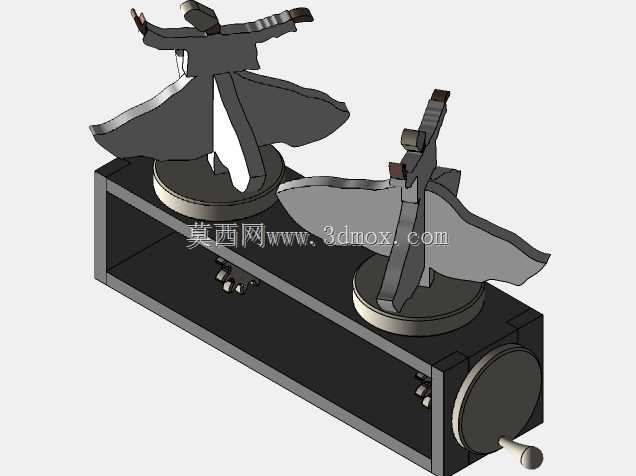

手摇旋转苦行僧跳舞机械玩具结构

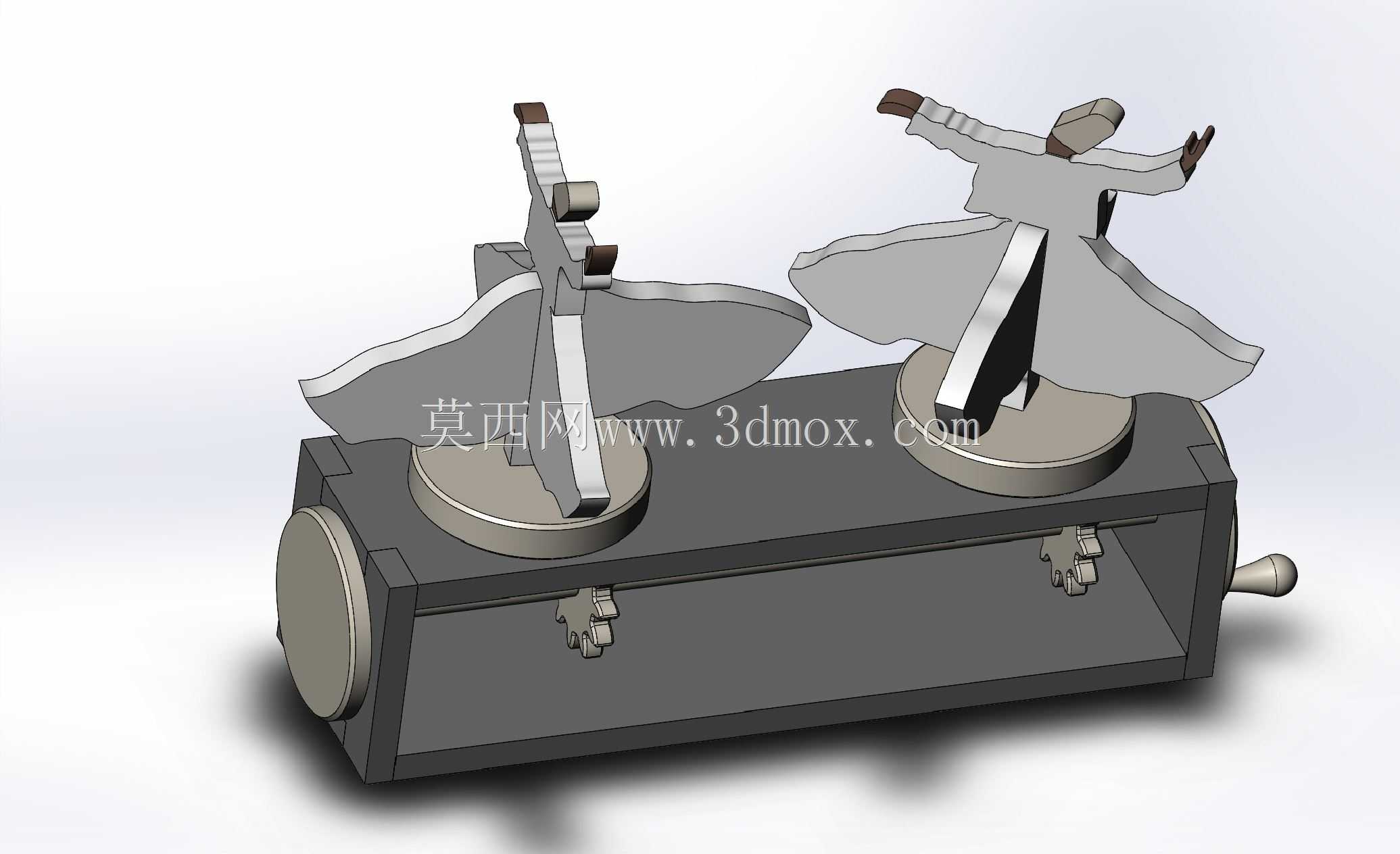

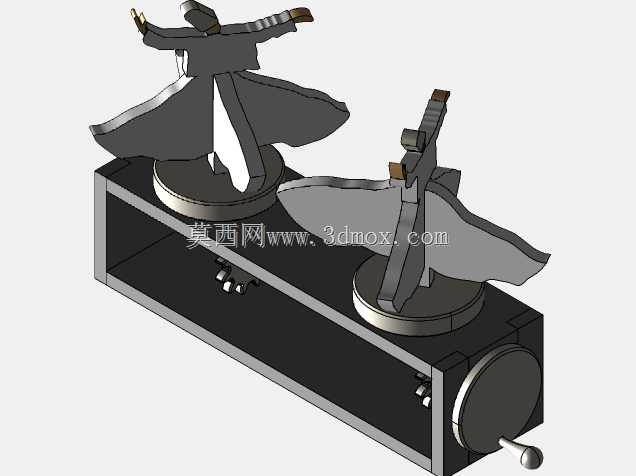

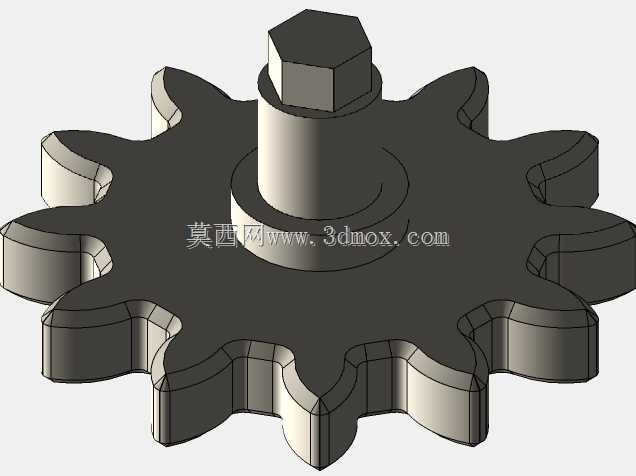

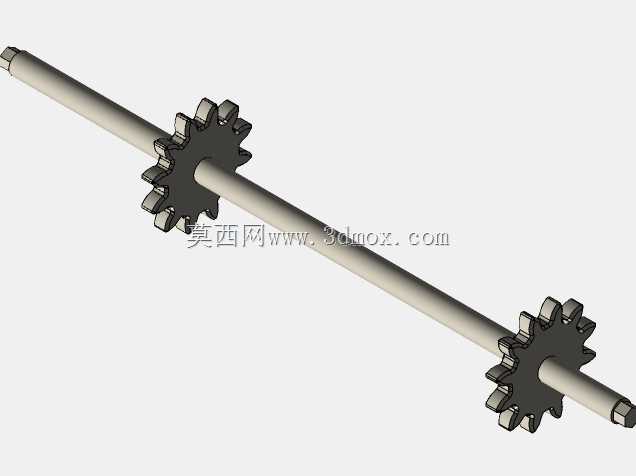

　　这套手摇驱动的双旋转人偶结构，核心依托凸轮-连杆复合传动实现两个苦行僧造型人偶的同步旋转与姿态摆动，常应用于桌面创意摆件、机械科普教具、文创潮玩产品领域，既可以作为机械原理展示的具象载体，也能作为具备互动属性的装饰陈设品。从实际功能逻辑来看，摇柄输入的旋转扭矩通过箱体内部的齿轮组完成一级减速，避免人偶转速过快导致动作失真，减速后的动力分两路传递至两个人偶的底部安装座，驱动安装座绕自身竖直轴线做匀速回转运动，模拟苦行僧旋转舞蹈的核心动作；同时箱体顶面的两组异形凸轮会随主轴同步转动，通过顶杆接触人偶裙摆下方的接触点，使人偶在回转过程中产生小幅的俯仰与手臂开合动作，还原舞蹈过程中的姿态变化，整套传动的行程经过反复校核，

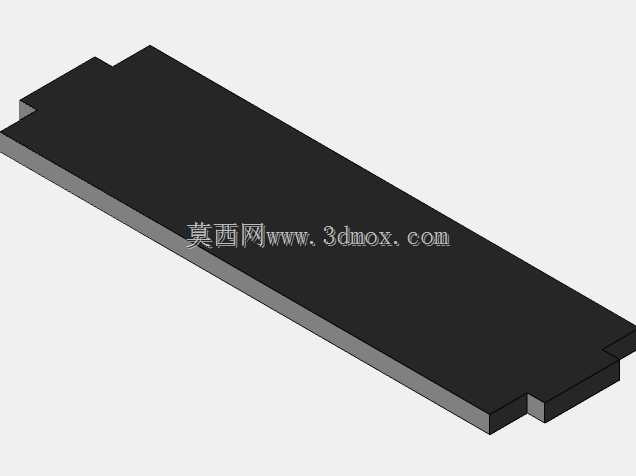

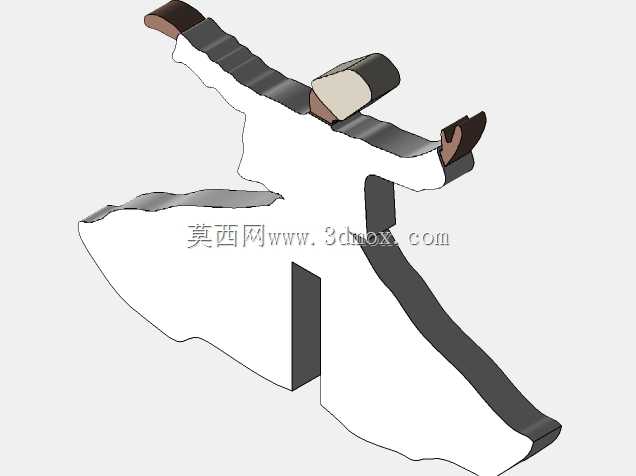

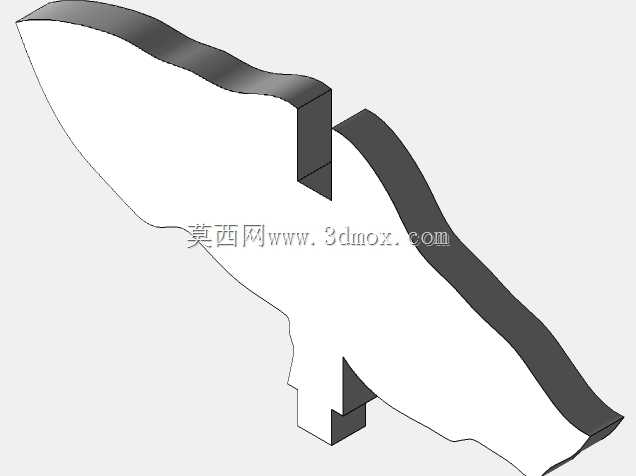

　　凸轮轮廓曲线采用等速运动规律修正，避免顶杆运动过程中出现刚性冲击，保证手摇操作时的手感顺滑无卡顿。设计过程中优先考虑了装配的便捷性，箱体采用分体式拼接结构，侧面预留传动组件的安装滑槽，所有传动零件的配合公差均选用间隙配合等级，无需专用工具即可完成拆装，方便使用者观察内部传动逻辑，适配科普场景下的拆解演示需求；人偶部分采用薄壁结构设计，在保证外形轮廓还原度的前提下尽可能降低旋转部分的自重，减少传动副的负载，降低手摇操作所需的输入力，即使是低龄使用者也能轻松驱动整套机构动作。外形尺寸方面，整套结构的箱体主体长度控制在180mm区间，宽度为70mm，含人偶的总高度为130mm，

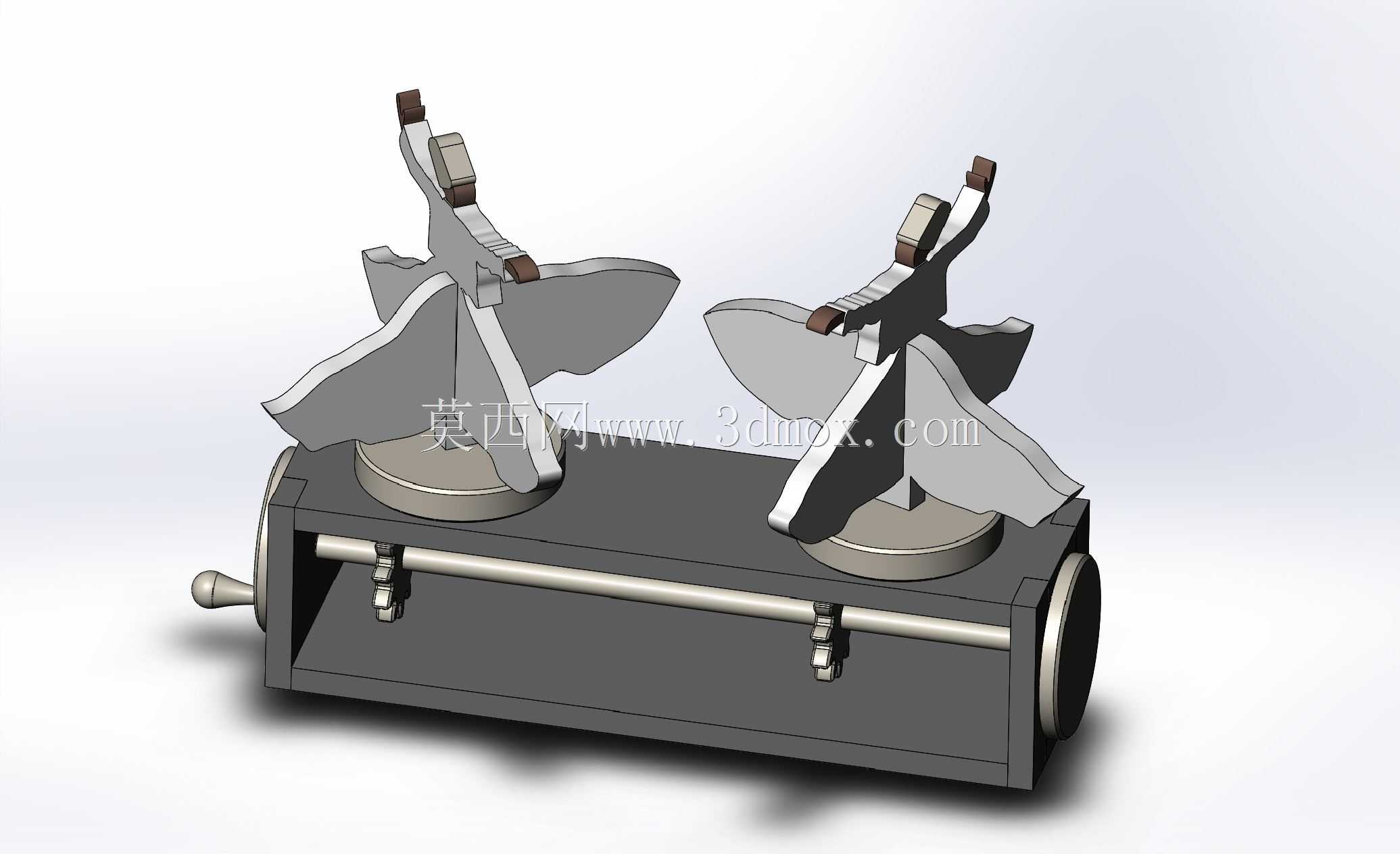

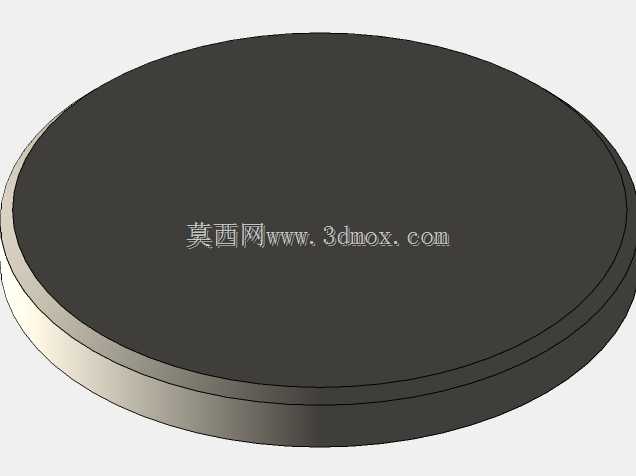

　　安装边界仅需占用200mm*100mm的平整桌面空间即可稳定放置，底部无需额外固定结构，依靠箱体自身重量即可抵消手摇操作时产生的倾覆力矩；人偶的旋转半径控制在45mm以内，两个人偶的旋转轨迹无干涉，相邻运动部件的最小安全间隙预留1.5mm，避免长期使用后因零件磨损出现运动卡滞。从结构细节来看，摇柄的握持端做了圆弧过渡处理，操作时不会硌手，摇柄与主轴的连接采用扁位定位，传递扭矩的同时方便拆卸；人偶与底部安装座的连接采用卡扣式结构，可单独更换不同造型的人偶配件，拓展整套结构的玩法多样性；箱体侧面预留的观察缺口可以直观看到内部齿轮与凸轮的运动状态，不需要拆开箱体就能理解整套机构的传动逻辑，在机械启蒙教学场景中，

　　能够帮助学习者快速理解凸轮传动、齿轮减速、运动合成的基础原理，相比纯理论的教具更具互动性与趣味性。作为文创摆件使用时，外露的金属传动件可以做复古做旧处理，人偶部分可根据需求更换不同的涂装风格，适配不同的桌面陈设风格，整套结构的零件通用性较强，大部分传动件都可以采用常见的五金标准件改制，量产时的开模成本较低，适合小批量文创产品的开发需求。
