仿生连杆式机械蟑螂步行机构

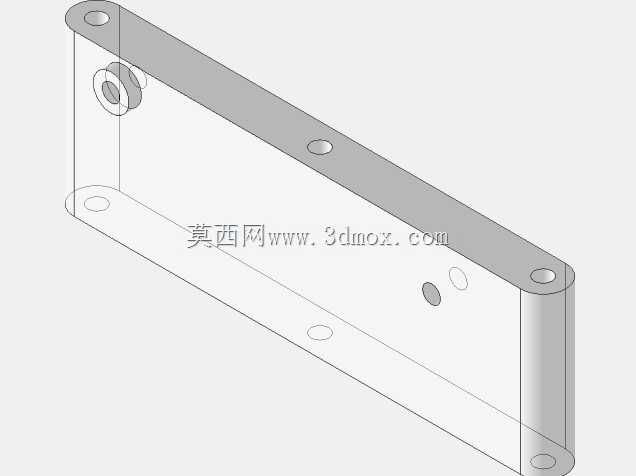

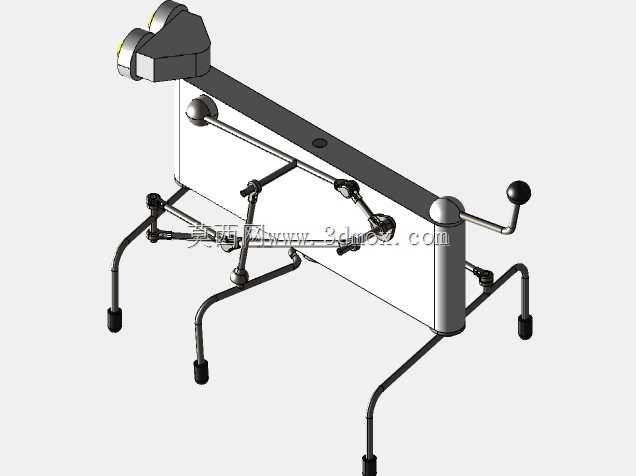

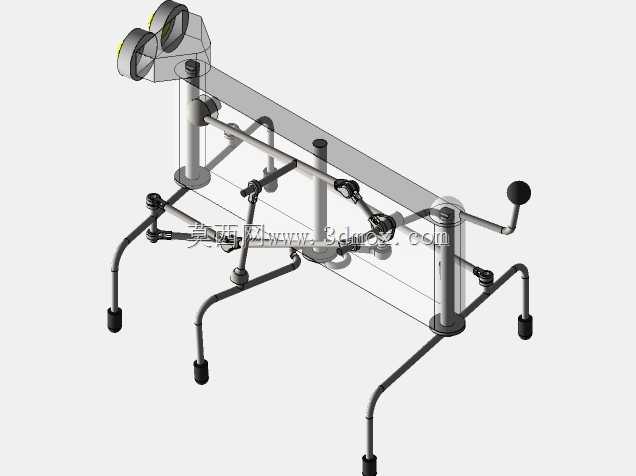

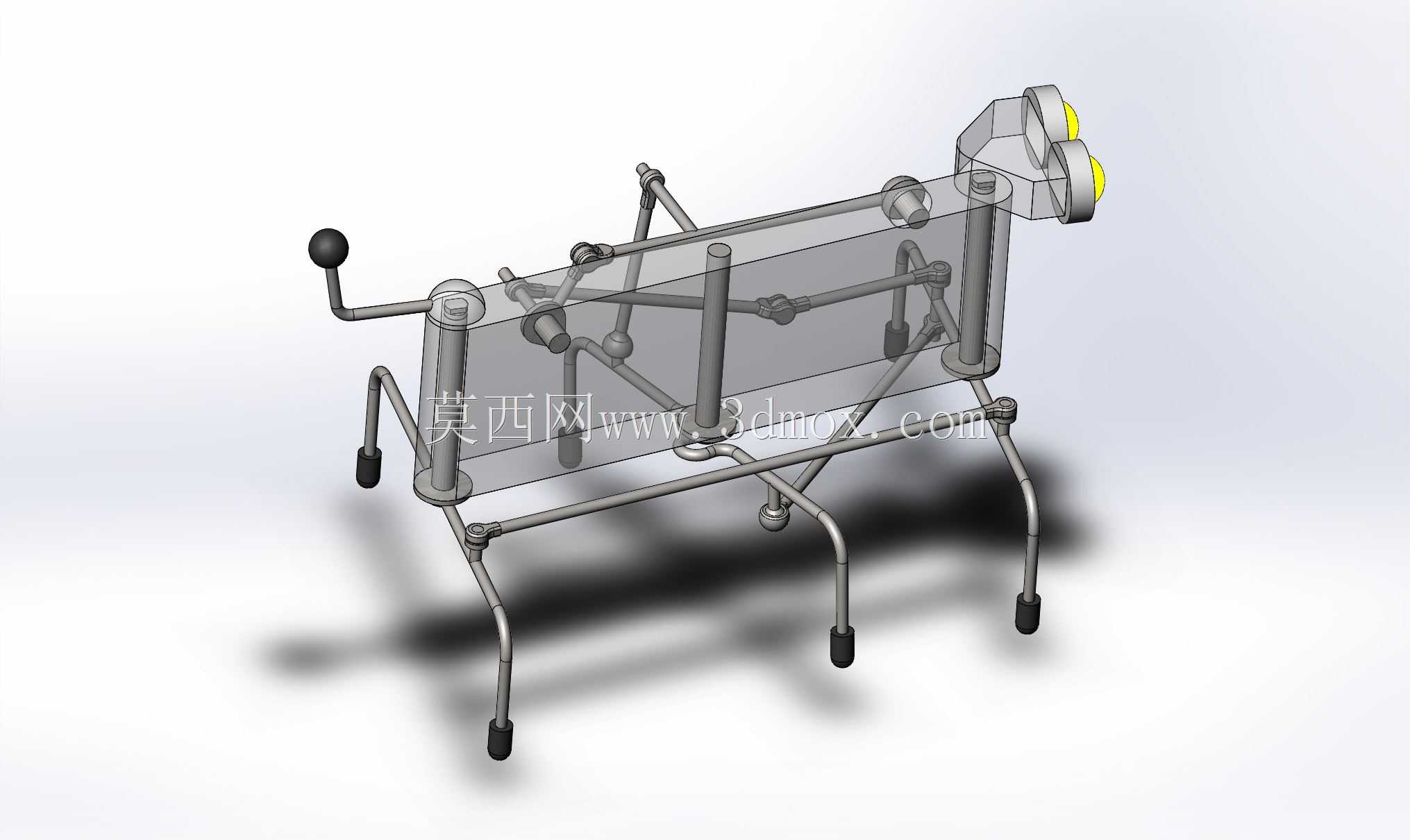

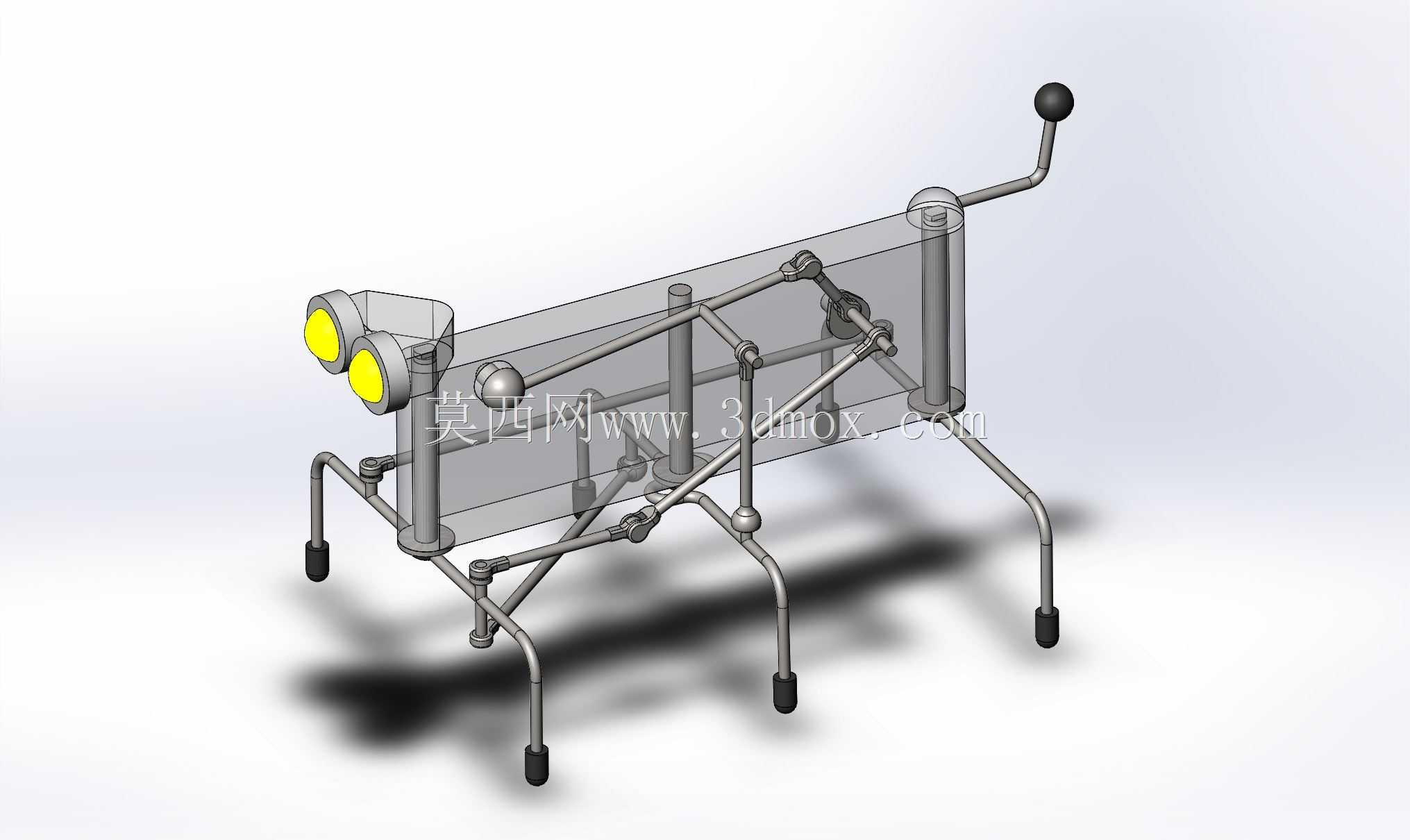

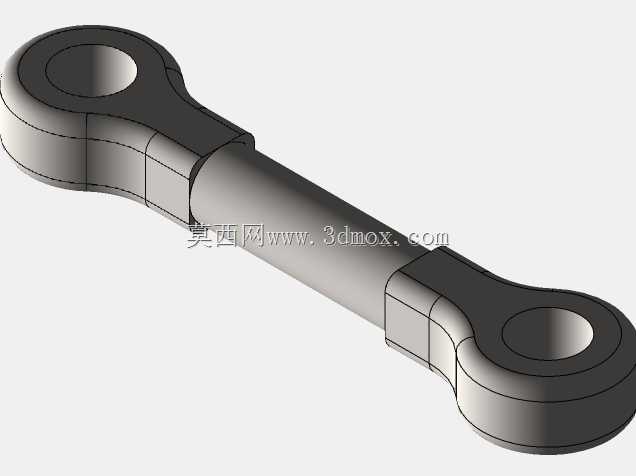

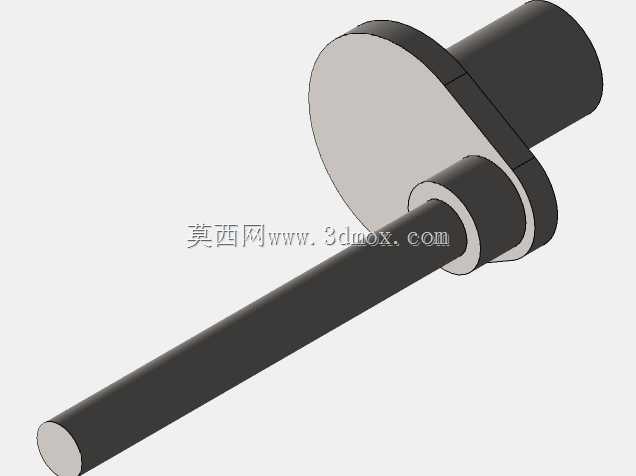

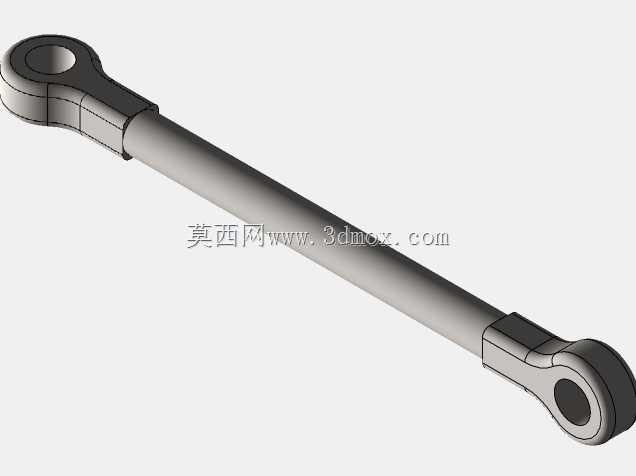

　　这款仿生步行机构以蟑螂的运动形态为仿生原型，采用纯连杆式传动架构实现多足协同迈步动作，整体结构无需复杂电控元件，仅通过单轴手摇输入即可驱动全部足端完成交替抬升、前移、落地、后蹬的完整步态循环，可作为仿生机械教学演示装置、小型创意步行玩具的核心传动单元使用。从结构布局来看，该机构的主体框架采用矩形截面杆件搭建，作为所有传动连杆与步行足的安装基准，框架上方设置的手摇输入轴通过曲柄结构将旋转运动转化为第一级连杆的往复摆动，再通过多组等长传动连杆将动力同步分配至两侧的步行支腿，每侧支腿通过铰接点的位置差实现运动相位差，保证任意时刻至少有三只足端与支撑面接触，维持整机运动过程中的稳定性，不会出现侧翻或步态紊乱的问题。

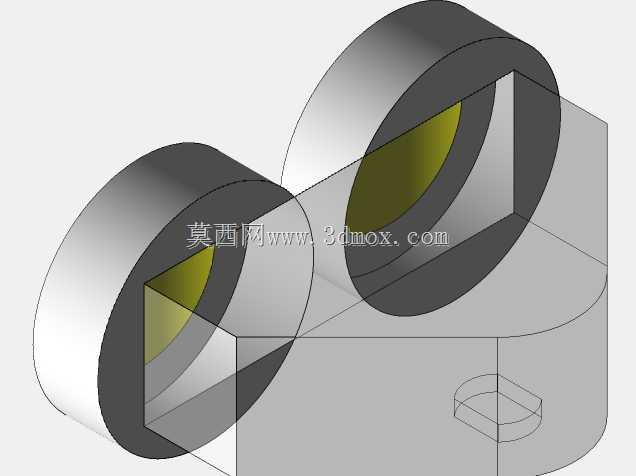

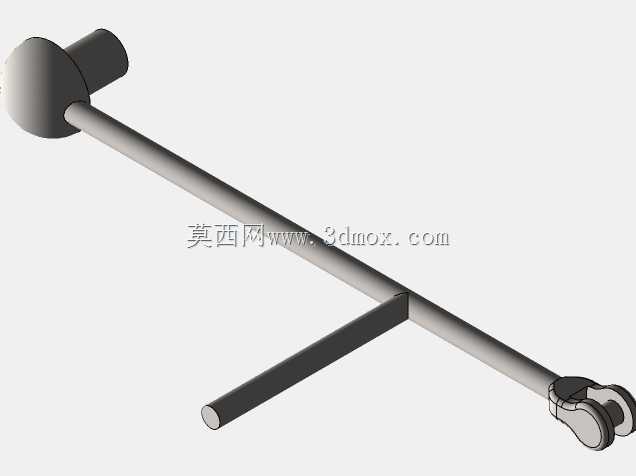

　　足端设计采用小直径圆柱端头搭配防滑橡胶套的结构，接触支撑面时可提供足够的静摩擦力，避免迈步过程中出现打滑空转的情况，头部位置的两个黄色圆形构件为装饰性仿生眼结构，不参与实际传动，仅用于还原蟑螂的外形特征，提升整体仿生辨识度。从安装边界来看，该机构整体横向宽度控制在180mm以内，纵向长度约260mm，不含手摇柄的主体高度为120mm，手摇柄展开后的最大回转半径为70mm，安装时仅需预留300mm×220mm的平面放置空间即可满足完整运动行程需求，所有铰接点均采用间隙配合的销轴连接，转动副位置预留0.1-0.2mm的装配间隙，可在无润滑条件下顺畅运转，不会出现卡滞或运动干涉问题。设计过程中重点对连杆长度参数进行了反复迭代调整，

　　通过改变各铰接点的相对位置，优化足端的运动轨迹曲线，让迈步时的足端抬升高度控制在15mm左右，既可以越过小型平面障碍物，又不会因为抬升过高导致整机重心波动过大，后蹬行程的水平位移量设置为25mm，匹配手摇输入轴每旋转一周整机向前行进约80mm的传动比，保证输入力与行进速度的平衡，手动驱动时仅需施加0.5N·m左右的扭矩即可带动整机在平整桌面、硬质地面等常见支撑面上稳定行走。该机构的所有结构件均采用等直径金属圆杆加工而成，零件种类少、加工难度低，无需复杂的曲面加工工序，普通车铣设备即可完成全部零件的加工制作，装配时仅需通过销轴铰接即可完成整体组装，后期维护成本极低，可用于高校机械原理课程的连杆机构教学演示，

　　帮助学生直观理解多连杆同步传动、步态相位差设计的核心原理，也可作为创意机械DIY项目的基础架构，通过加装微型驱动电机、电池与控制模块，即可改装为自主行走的小型仿生机器人，拓展应用至科普展示、创意玩具开发等场景。在结构强度方面，所有连杆的受力点均经过受力校核，正常手动驱动或微型电机驱动工况下，杆件的最大弯曲应力远低于材料许用应力，长期运转不会出现杆件变形或铰接点磨损过快的问题，框架位置设置的透明护板可将内部传动连杆与外部隔离，避免运转过程中异物卡入传动间隙，同时也能直观展示内部连杆的运动过程，兼顾防护性与展示性。
