便携式四键遥控钥匙带挂扣结构设计

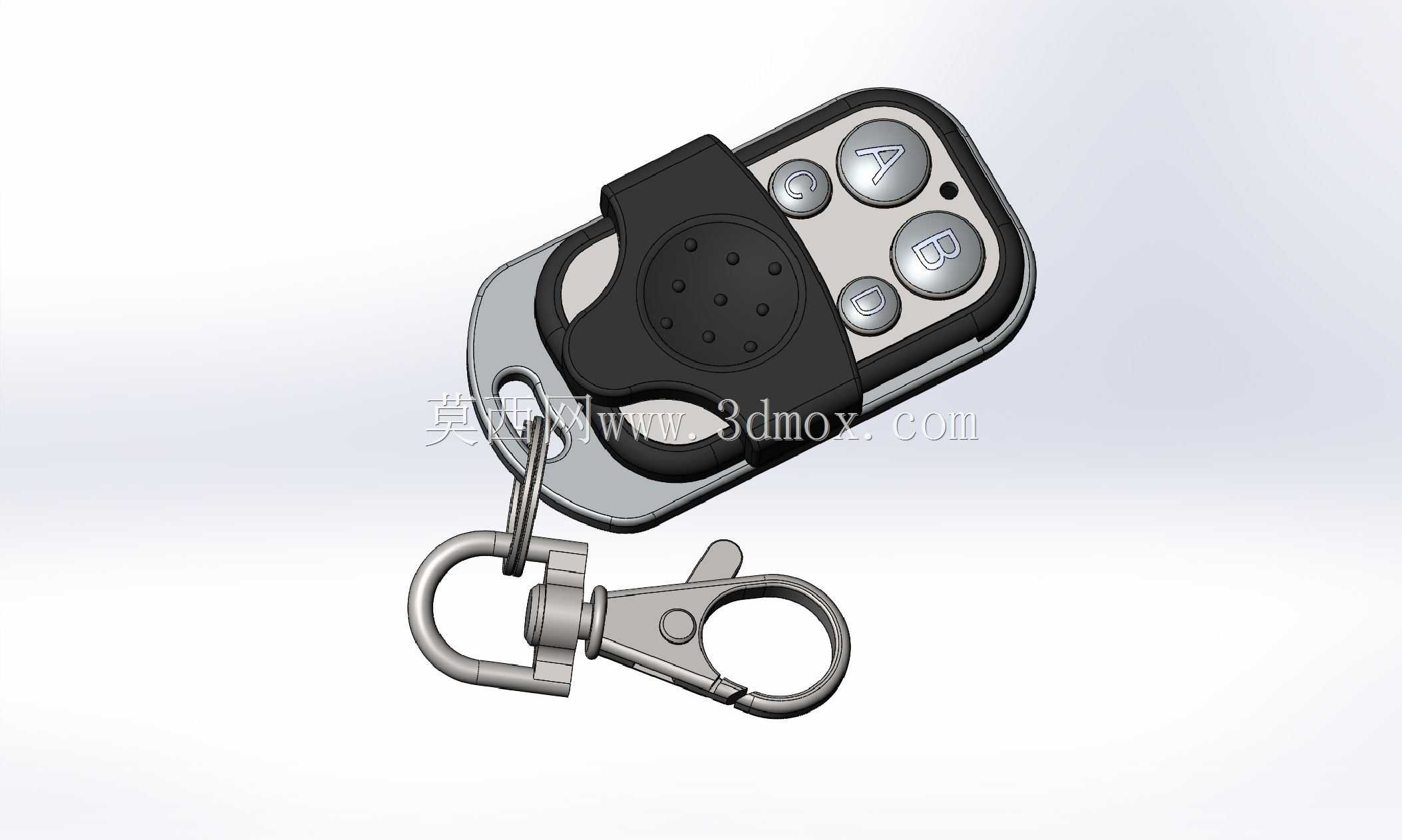

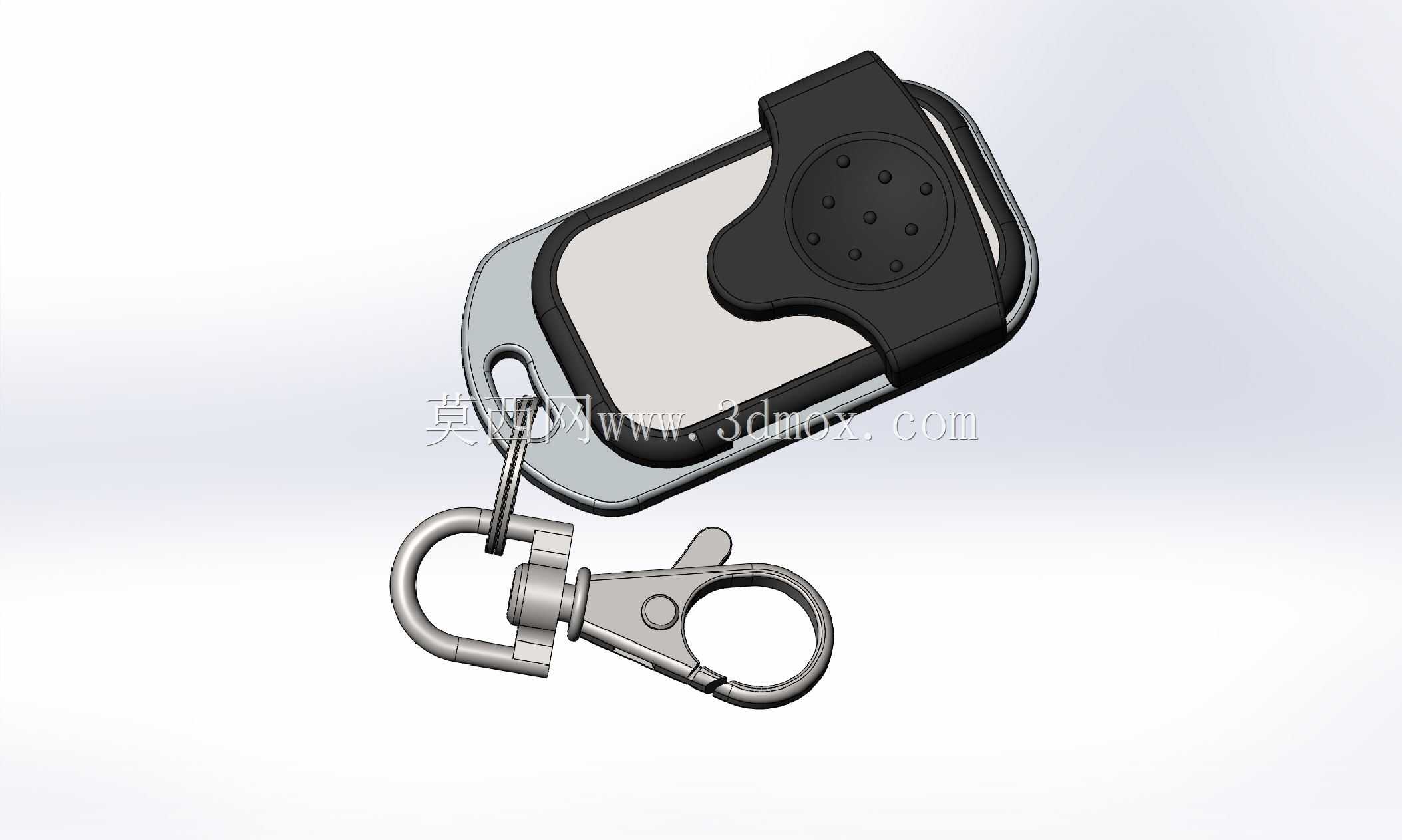

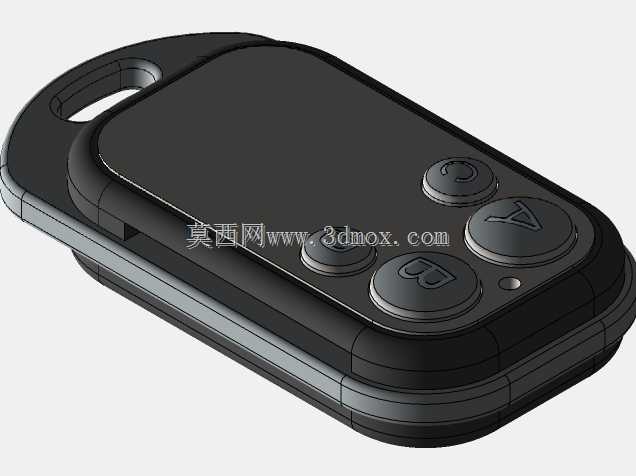

　　这款带金属挂扣的四键遥控装置，主要面向短距离无线控制场景设计，常见于车辆门禁、道闸控制、小型工业设备无线触发、家用防盗系统操作等领域，日常使用中可通过挂扣固定在钥匙串、腰带挂环或者工装包的织带上，避免随手放置导致的遗失问题，适配户外作业、日常通勤等多场景的携带需求。从功能层面来看，四个按键分别对应不同的控制指令，凸起的按键表面做了防滑纹理处理，操作者戴薄款劳保手套也能准确按压触发，不会出现误触或者按压力度不足的问题，按键周边的壳体做了下沉式的围边设计，即使遥控器放在口袋里受到挤压，也不会误触发按键发送信号，减少不必要的设备误动作。设计过程中优先考虑了手持握持的贴合度，壳体边缘全部做了R角过渡处理，没有尖锐的棱角，

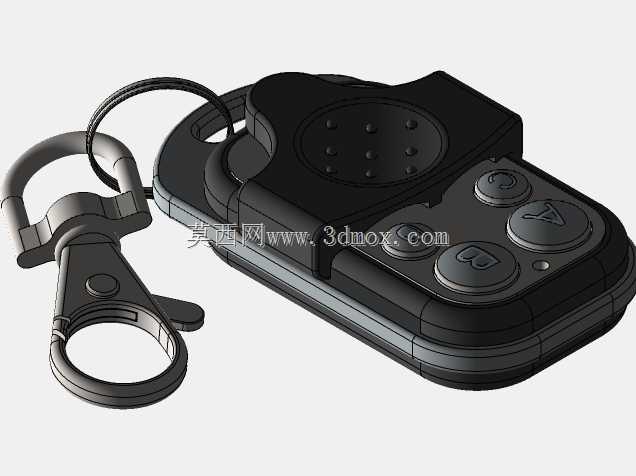

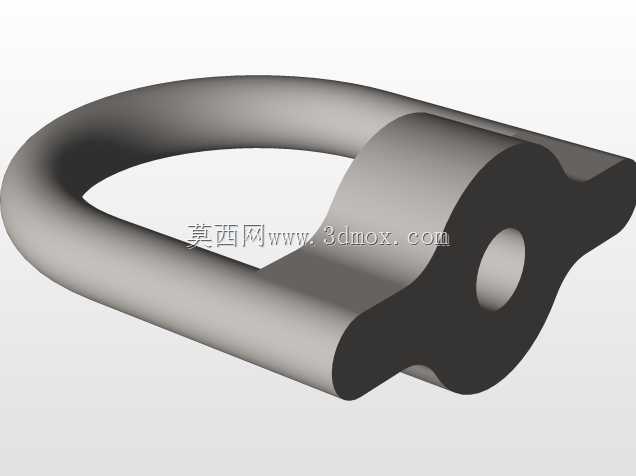

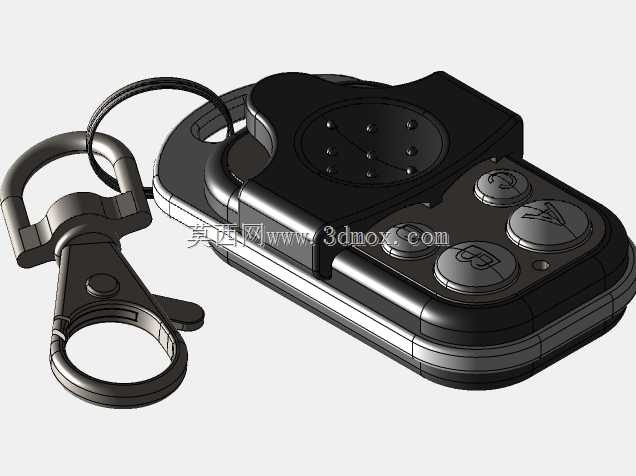

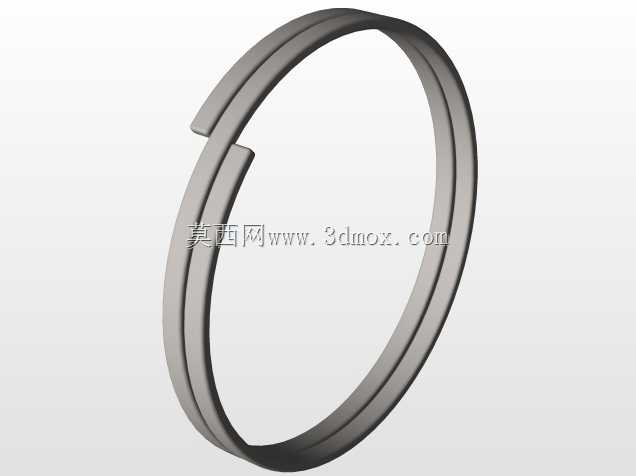

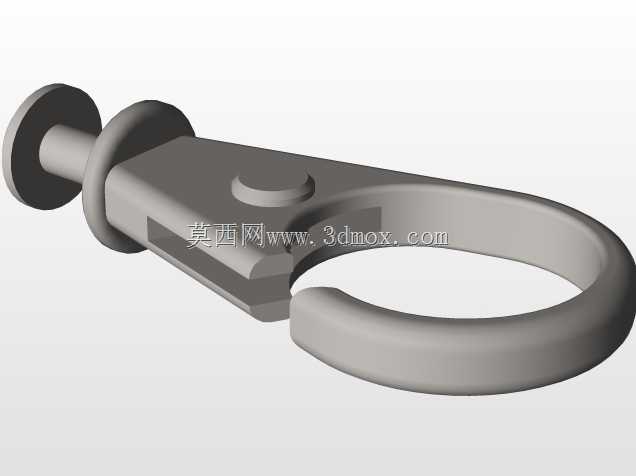

　　单手握持时掌心与壳体的贴合度较好，长时间携带也不会硌伤皮肤；上壳的按键区域采用了分区布局，四个功能键的尺寸做了差异化设计，最上方的确认按键尺寸最大，其余三个功能键尺寸稍小，操作者仅凭触感就能区分不同按键，不需要目视确认就能完成操作，适配光线不足的作业场景。挂扣部分采用了快开式的龙虾扣结构，扣身的转轴处做了限位设计，开合角度控制在30度以内，既可以快速挂取到织带或者钥匙环上，又不会因为开合角度过大导致弹簧脱出失效；挂扣与遥控器主体之间通过金属连接环衔接，连接环的内径预留了足够的间隙，挂扣可以360度自由旋转，不会因为悬挂角度的问题导致连接部位产生应力集中，长期使用也不会出现连接环断裂的问题。壳体的分模线设置在侧面的居中位置，

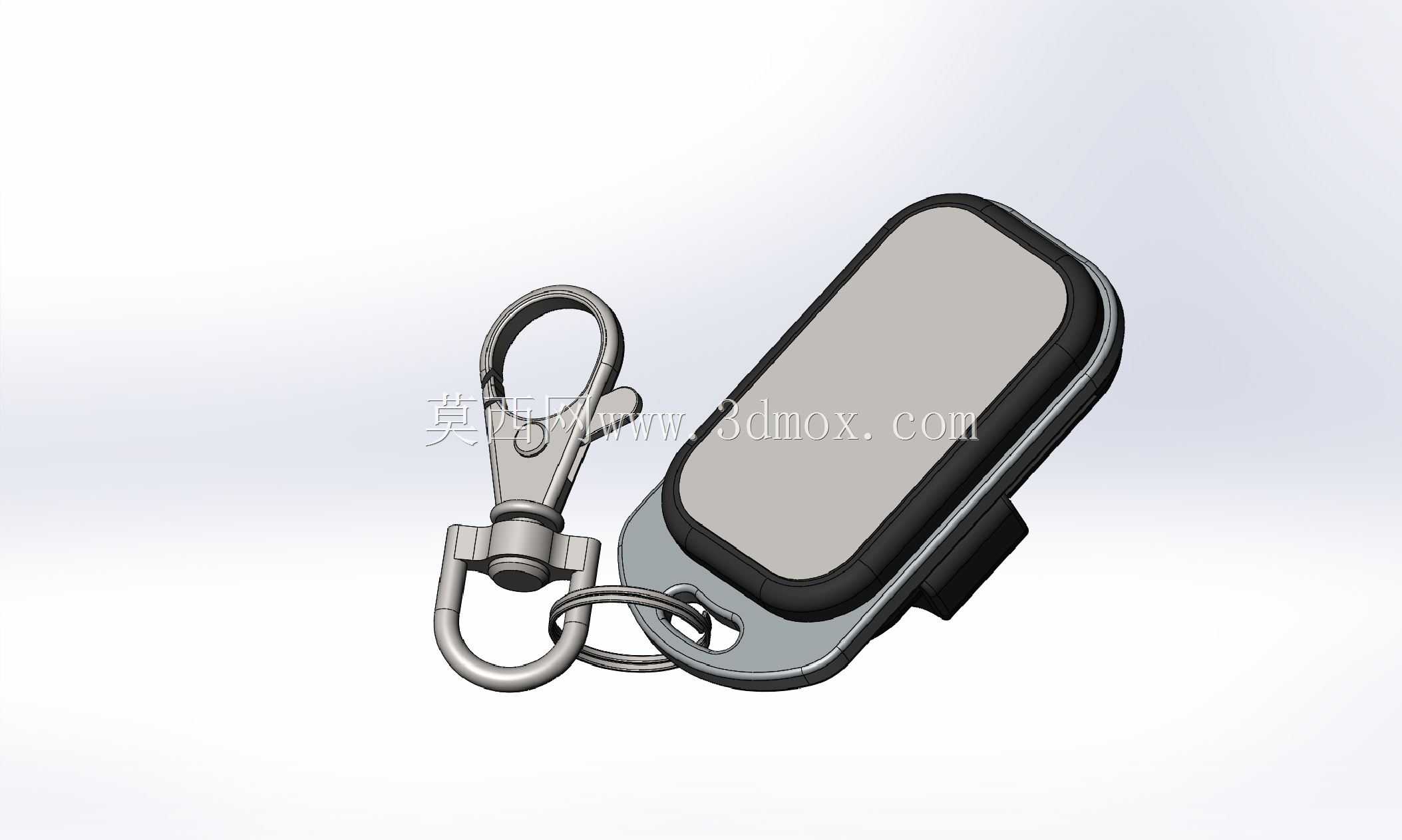

　　上下壳通过卡扣配合定位，装配时不需要额外的螺丝固定，后期拆解更换电池也比较方便，壳体接缝处做了错位的止口设计，日常使用中泼溅的水滴不会直接渗入壳体内部，对内部的电路板起到基础的防护作用。外形尺寸控制在成年人手掌可完全握持的范围内，整体厚度不超过20mm，放在牛仔裤口袋或者工装口袋里不会有明显的异物感，挂扣突出主体的高度经过优化，悬挂在钥匙串上时不会和其他钥匙产生过度的磕碰，减少壳体表面的磨损。按键下方的导电胶行程设置在1.2mm，按压力度控制在3-5N之间，按压时有清晰的反馈手感，操作者可以明确感知到按键是否触发成功，避免因为反馈不清晰导致的重复操作。壳体背面的弧形曲面完全贴合掌心的自然弧度，手持操作时手指自然落在按键区域，

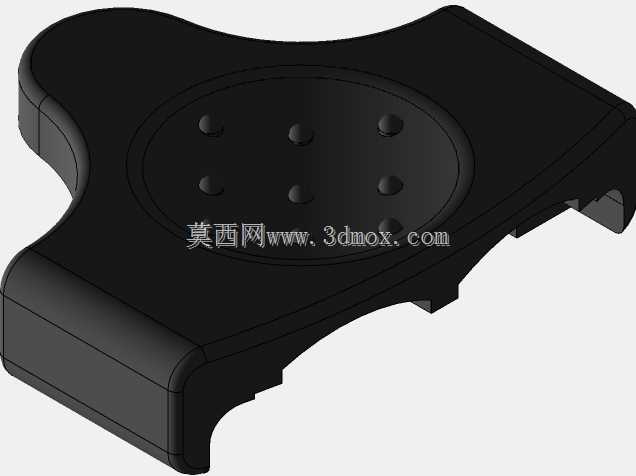

　　不需要调整握持姿势就能完成所有按键的操作，符合人体工程学的握持习惯。挂扣的弹簧采用了不锈钢材质，经过上万次开合测试也不会出现弹力衰减的问题，扣合后的咬合力足够，即使剧烈跑动或者作业时产生晃动，挂扣也不会自行脱开，保证设备携带的可靠性。信号发射窗口设置在壳体的顶端位置，避开了握持时手掌遮挡的区域，信号发射方向没有金属部件遮挡，保证无线信号的传输稳定性，有效控制距离内不会出现信号断连的问题。
