摩托罗拉TLKR T82极限款手持对讲机结构设计

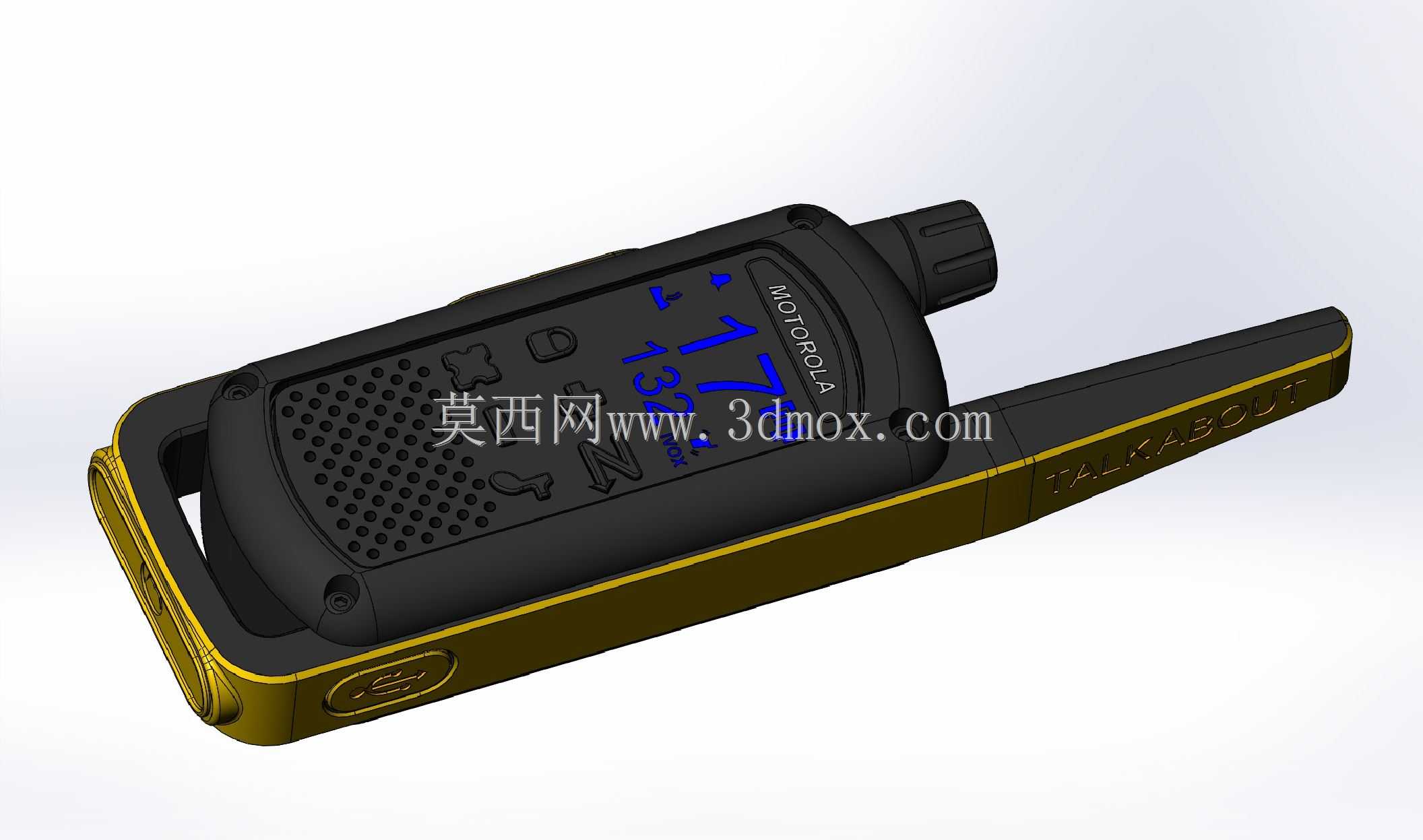

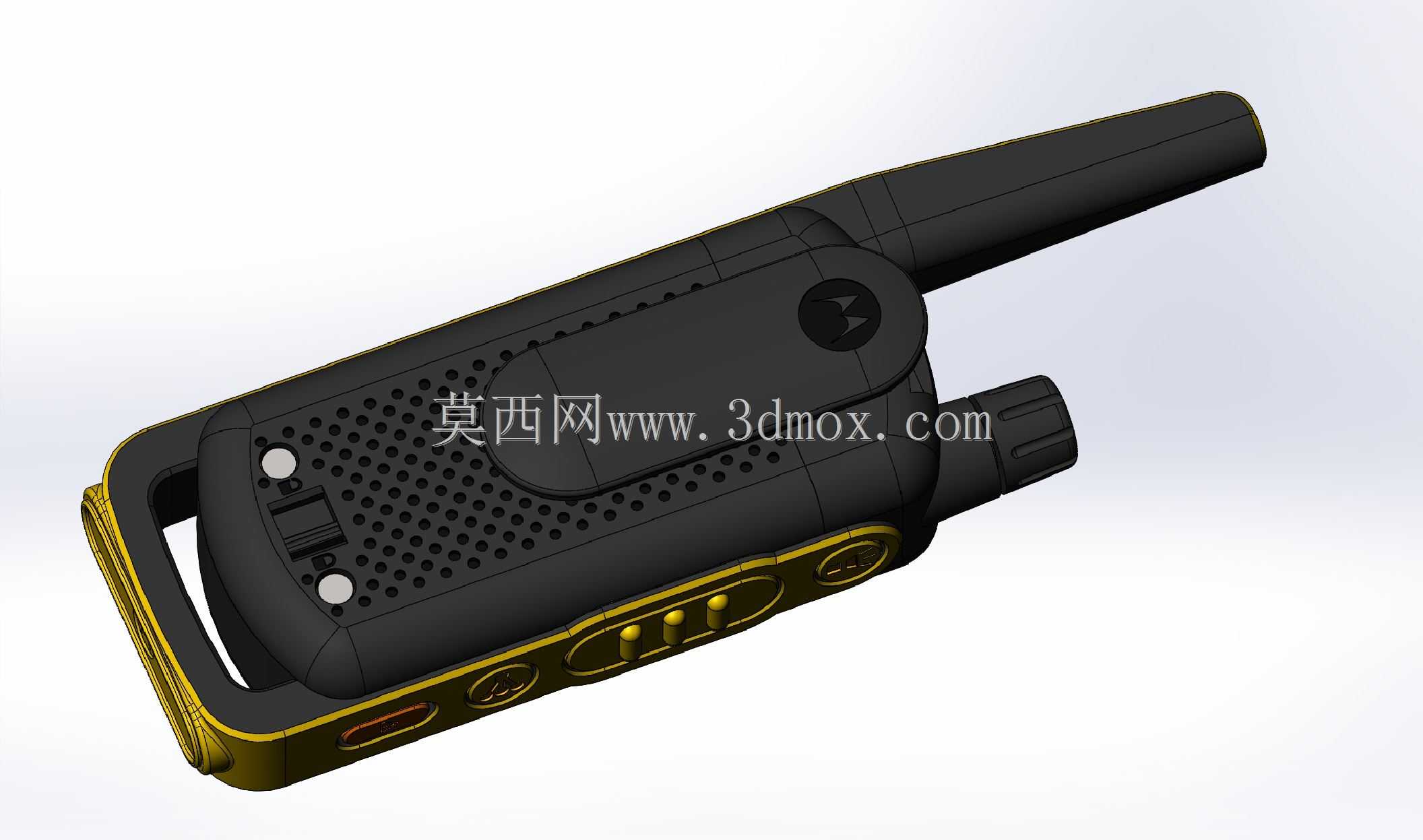

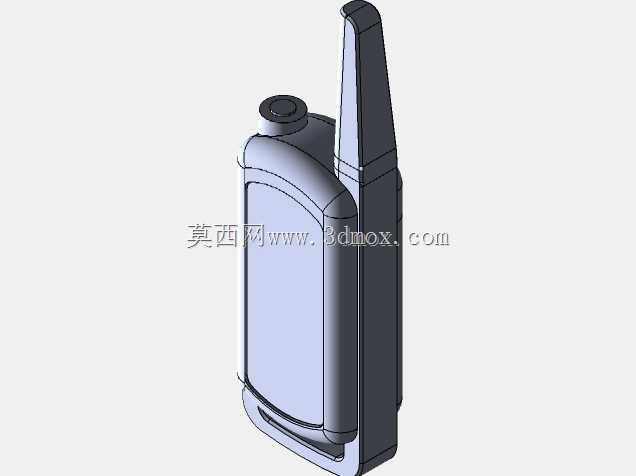

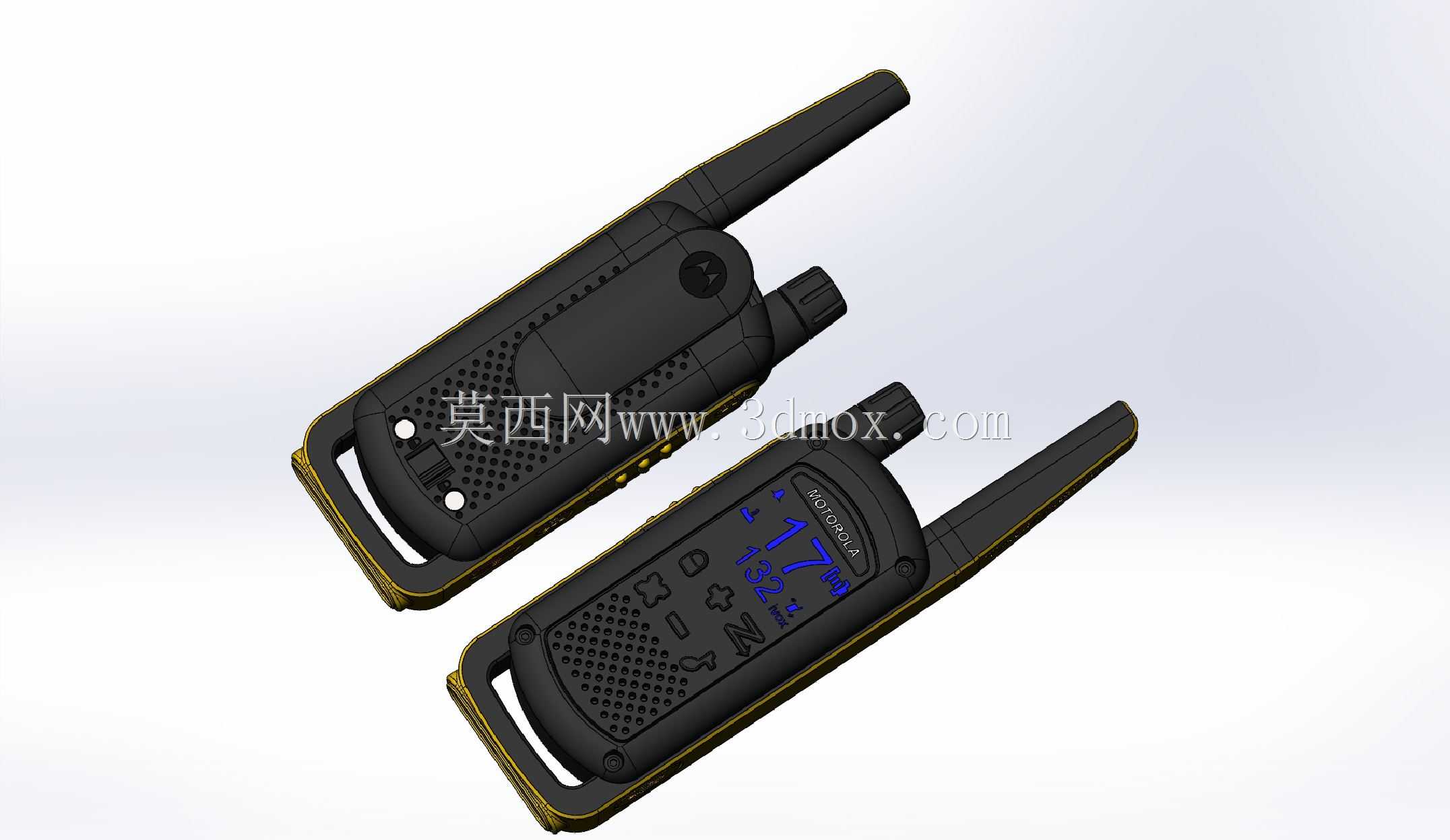

　　这款手持对讲终端的结构设计，首先围绕户外作业、团队协同的高频使用场景展开，针对野外勘探、工地调度、活动安保这类无公网信号覆盖的通讯需求，在结构层面做了大量适配性考量。从整机布局来看，机身采用长条形手持适配轮廓，侧边做了圆弧收边处理，握持时掌心受力均匀，长时间持握不会产生硌手的不适感，机身背部的防滑点阵结构，是针对戴手套操作、雨天手滑的使用场景设计的，点阵的凸起高度控制在0.8mm，间距2mm，既保证足够的静摩擦力，又不会因为凸起过高积灰纳污，日常擦拭维护十分方便。天线部分采用一体化嵌装结构，与机身侧边框做了平滑过渡，没有突出的棱角，避免在穿越丛林、狭窄作业空间时天线勾挂衣物或者周边障碍物，天线内部的射频模块安装位预留了0.

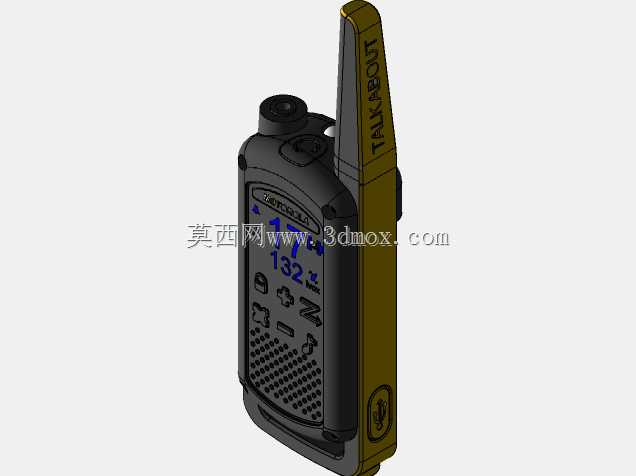

　　3mm的缓冲间隙，搭配周边的软胶支撑筋，即便设备从1.2米高度跌落到水泥地面，也不会出现射频接头移位、信号衰减的问题。正面的操作按键区域做了下沉式设计，按键表面做了凹凸纹理区分，不同功能按键的触感差异明显，使用者无需目视就能通过指尖触感完成频道切换、音量调节、对讲触发的操作，完全适配户外作业时视线无法离开作业环境的使用需求。显示屏区域采用内凹安装结构，表面覆盖的透明防护层比周边机壳低0.5mm，即便设备正面朝下摔落，冲击力也会先由周边的机壳边框承接，避免显示屏直接受冲击碎裂。机身侧边的充电接口、耳机接口都做了双层密封胶圈设计，胶圈的压缩量控制在25%，既可以保证插拔接口时的顺畅度，又能达到IP67级的防尘防水能力，

　　完全可以应对暴雨天气、多粉尘作业环境的使用要求。电池仓采用卡扣式锁紧结构，卡扣的解锁按键做了内凹防误触设计，日常握持时不会因为手部挤压意外解锁导致电池脱落，电池仓内部的金属接触弹片采用镀金工艺，避免长期在潮湿环境下使用出现接触氧化、供电中断的问题。整机的外壳材质采用PC+ABS混合工程塑料，边框位置嵌装了1.2mm厚的铝合金加强衬板，在控制整机重量的同时，保证机身的抗扭、抗冲击强度，整机重量控制在200g以内，搭配背夹结构可以方便地挂在腰带、背包肩带上，不会给使用者带来额外的负重负担。从建模的细节来看，所有的分型面都做了0.1mm的错位避让，避免后期开模生产时出现飞边、毛刺的问题，按键与机壳的配合间隙控制在0.15mm，

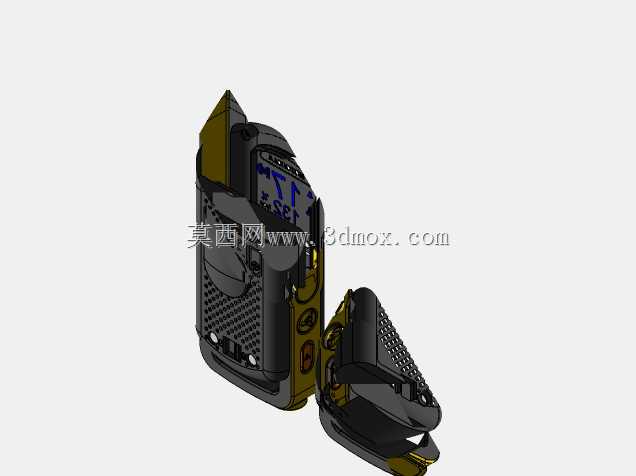

　　既保证按键按压时的顺畅行程，又不会因为间隙过大进灰进水。扬声器出声孔采用0.8mm直径的微孔阵列，孔位内侧贴装了防水透声膜，在保证声音传出效率的同时，阻挡液体、粉尘进入机身内部，出声孔的排布位置避开了握持时手掌会覆盖的区域，即便满手握持设备也不会遮挡出声孔影响音量输出。顶部的信道旋钮做了齿状防滑纹理，旋钮的阻尼力矩控制在0.15N·m，旋转时带有清晰的段落感，每旋转一个档位对应一个信道切换，操作反馈清晰，不会出现信道切换误判的问题。机身底部的挂绳孔做了一体化金属嵌件，嵌件与塑料壳体注塑为一体，挂绳孔可以承受5kg的拉力，避免设备意外滑落。在结构装配逻辑上，整机采用前后壳扣位加螺丝固定的组合方式，螺丝孔全部做了隐藏式设计，外部用软胶塞封堵，既保证装配的牢固度，又保证机身外观的整体性，减少外部缝隙带来的进水进灰风险。内部的电路板安装位全部设置了定位柱，电路板与定位柱之间加装了橡胶减震垫，吸收跌落时的冲击能量，避免板上的电子元器件受冲击虚焊损坏。
