履带式挖掘机行走架主体结构设计

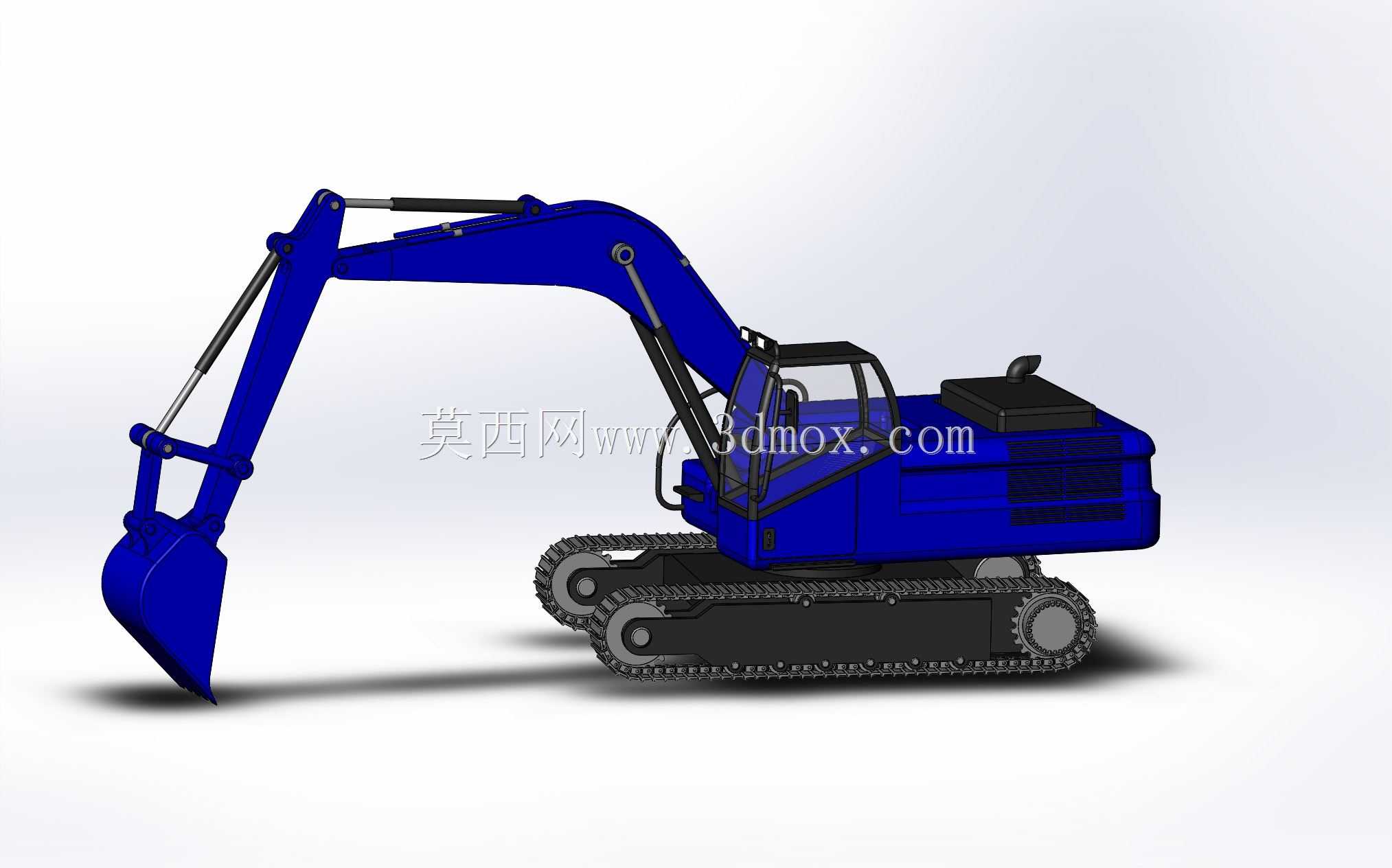

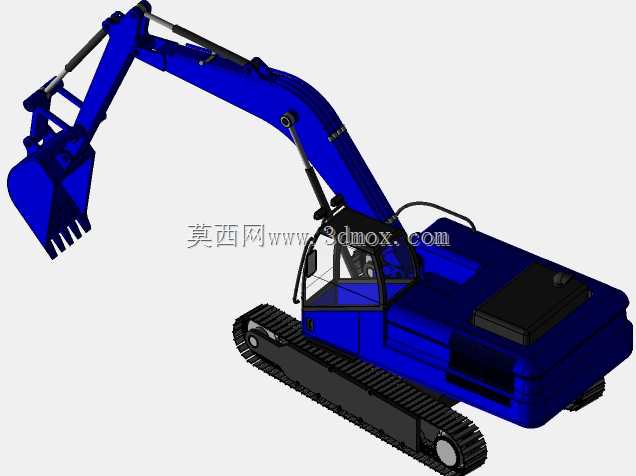

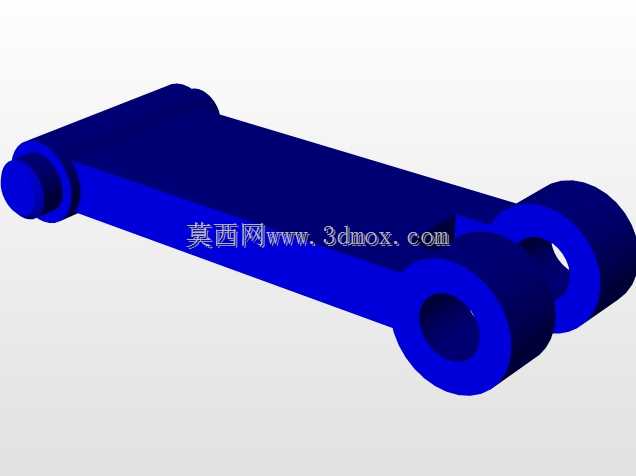

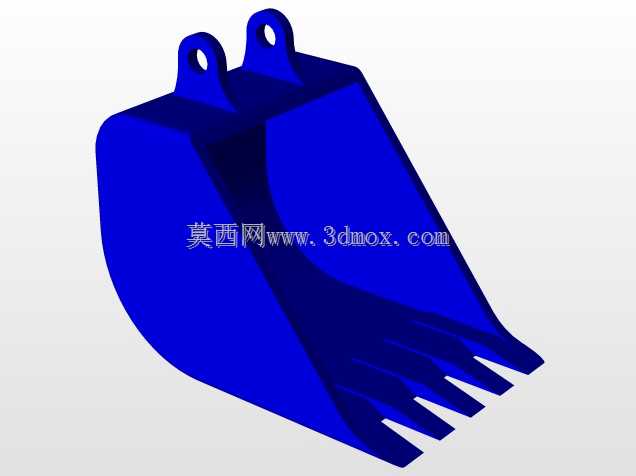

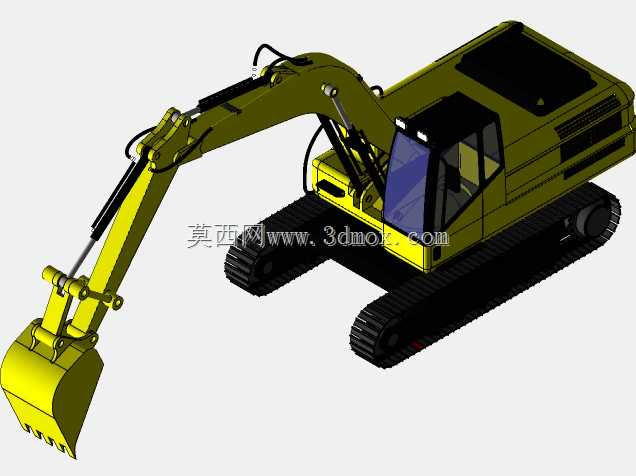

　　履带式挖掘机的行走架作为整机承载的核心结构件，承担着上部工作装置、回转平台的全部载荷传递，同时要适配复杂非铺装路面的行驶、作业工况，在矿山开采、土方作业、市政拆改、农田水利等场景中，行走架的结构强度直接决定整机的作业稳定性与使用寿命。本次设计的行走架主体为整体焊接式箱型结构，区别于传统分体螺栓连接的行走架，整体式结构在承受偏载、冲击载荷时的应力分布更均匀，尤其适配大吨位挖掘作业时单侧履带受侧向力的工况，避免连接螺栓受剪断裂的风险。

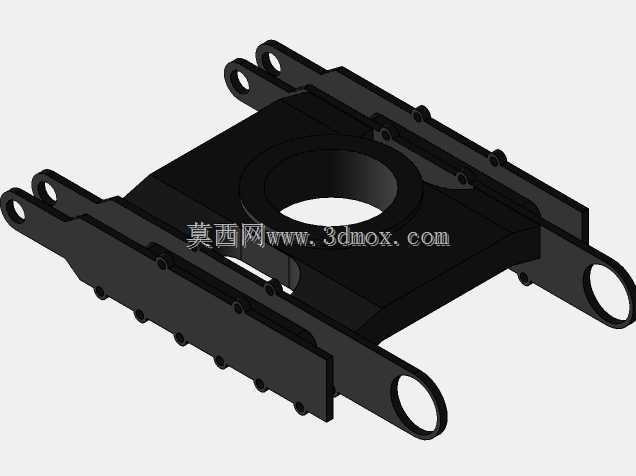

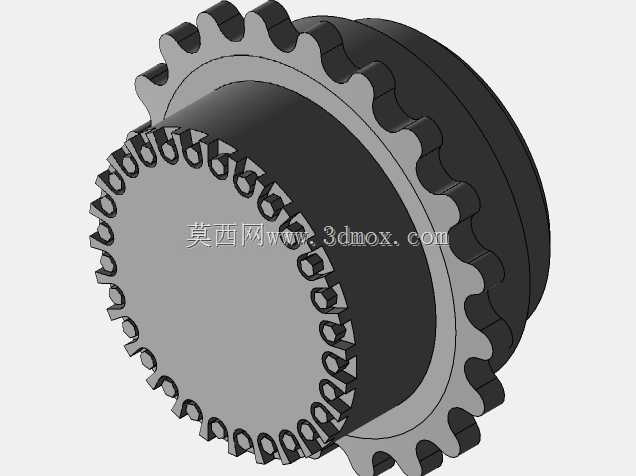

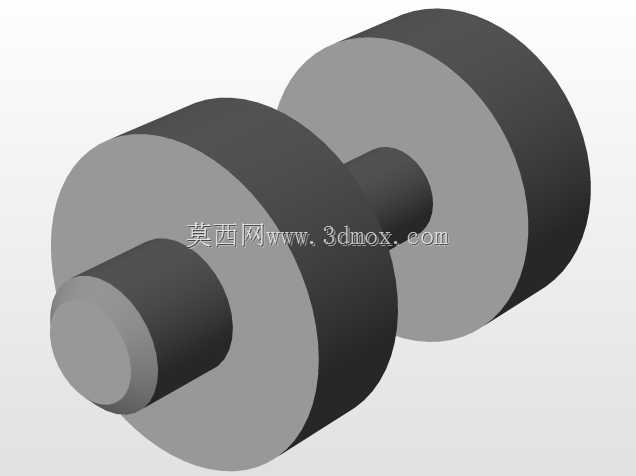

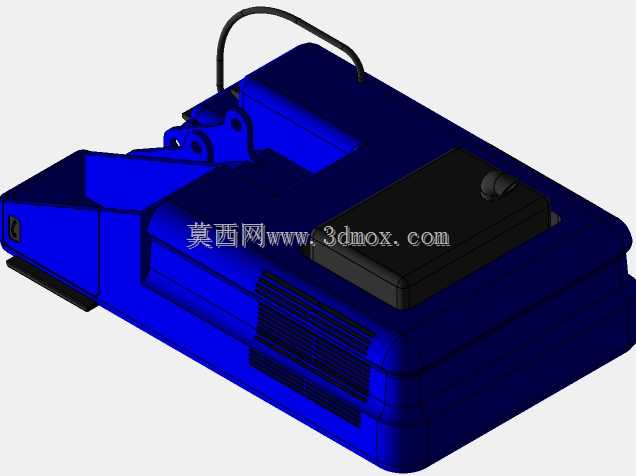

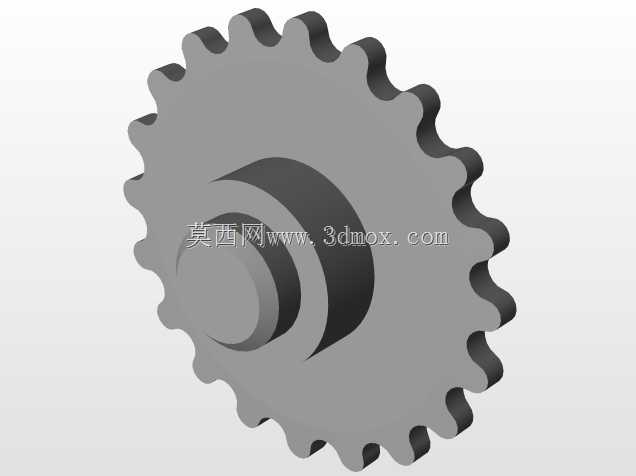

　　从功能特性来看，该行走架中部设置大直径回转支承安装座，安装面预留了回转支承的螺栓连接孔位，孔位的位置度公差控制在0.1mm以内，保证回转平台转动时的同轴度，避免回转过程中出现卡滞、异响问题。两侧延伸的履带梁为箱型变截面设计，靠近回转中心的位置截面高度更大，向两端引导轮、驱动轮安装位置逐步收窄，这种变截面设计既保证了中部承载区域的结构刚度，又控制了整体重量，降低行走系统的负载。履带梁外侧预留了支重轮、托链轮的安装凸台，凸台上的安装孔采用铰制孔设计，保证轮系安装后的定位精度，避免履带运行时出现跑偏、掉链的问题。履带梁两端的耳板分别用于安装引导轮张紧装置与行走马达驱动轮，耳板的销孔同轴度经过严格校核，保证张紧行程内引导轮始终保持水平，不会出现偏磨履带板的情况。

　　设计过程中首先参考了同吨位挖掘机的载荷谱数据，对行走架在三种典型工况下的受力进行了仿真校核：第一种是正铲挖掘作业时单侧履带完全承载的工况，此时行走架承受整机重量加挖掘反力的复合载荷，重点校核回转支承安装座周边的应力集中情况，通过在安装座下方增设加强筋，将最大应力控制在材料许用应力的70%以内；第二种是斜坡作业时的扭转载荷工况，此时对角位置的支重轮受力最大，重点校核履带梁与中部架体连接位置的焊缝强度，通过优化焊缝坡口形式、增加连接区域的过渡圆角，避免焊缝位置出现应力集中导致的开裂；第三种是行走过程中越过障碍物时的冲击载荷工况，此时履带梁端部承受瞬时冲击，通过在端部耳板位置增设缓冲衬套安装位，吸收部分冲击能量，降低结构件的疲劳损伤。

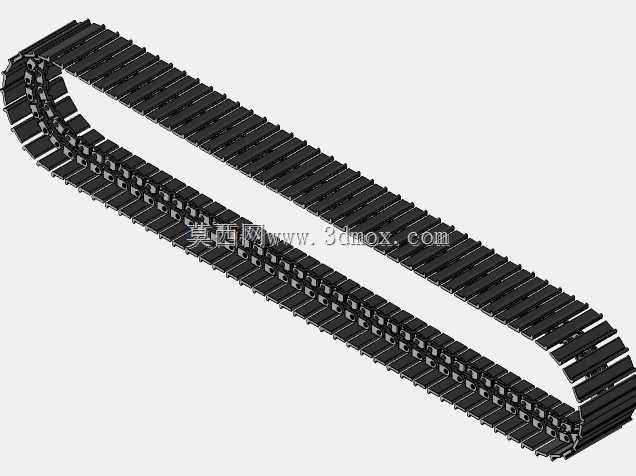

　　外形尺寸方面，该行走架的轨距设计适配标准宽度的履带板，履带梁的内侧间距预留了履带运行的安全间隙，避免履带运行时与架体发生摩擦。安装边界上，中部回转支承安装座的止口尺寸与常用回转支承规格匹配，可直接适配同系列的回转支承与回转减速机，不需要额外加工转接法兰；两侧履带梁上的支重轮安装孔位间距符合行业通用的安装尺寸，可直接选用标准规格的支重轮、托链轮配件，降低后期维护的配件成本。架体上还预留了行走液压管路的固定孔位，管路固定点的间距控制在合理范围内，避免挖掘机行走振动时管路出现晃动、磨损，同时管路走向避开了高温区域与运动部件，提升液压系统的可靠性。

　　从实际应用角度，该行走架结构可适配6吨级小型履带挖掘机，这类机型广泛应用于城市管网施工、园林绿化、农村宅基地建设等狭小空间作业场景，行走架的离地间隙设计满足在泥泞、坑洼路面的通过性要求，不会出现托底问题。架体底部做了圆弧过渡处理，在越障时可以减少对地面的刮蹭，同时降低行走阻力。焊接完成后的架体需要经过抛丸处理消除焊接应力，再进行机加工保证各安装面的平面度与孔位精度，加工完成后还要进行载荷试验，验证结构的变形量在允许范围内，才能进入后续的装配环节。不同于很多简易设计忽略的细节，该行走架在容易积水的位置预留了排水孔，避免长期作业后架体内部积水导致锈蚀，延长结构件的使用寿命。
