小型挖掘机导向惰轮组件结构设计

　　在小型履带式挖掘机的行走系统设计中，导向惰轮是承担履带张紧、导向纠偏功能的核心承载部件，其结构合理性直接影响整机行走平顺性与履带使用寿命。这套Kubota K008机型适配的惰轮组件，针对微挖狭小底盘的布局约束做了针对性的结构优化，完全匹配微挖作业时频繁转向、碎石工况冲击的使用需求。

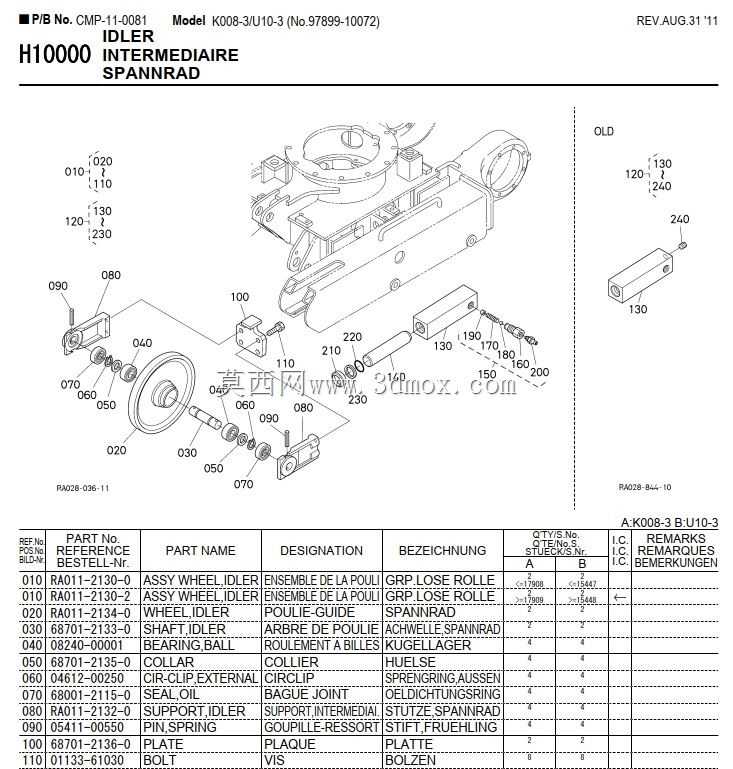

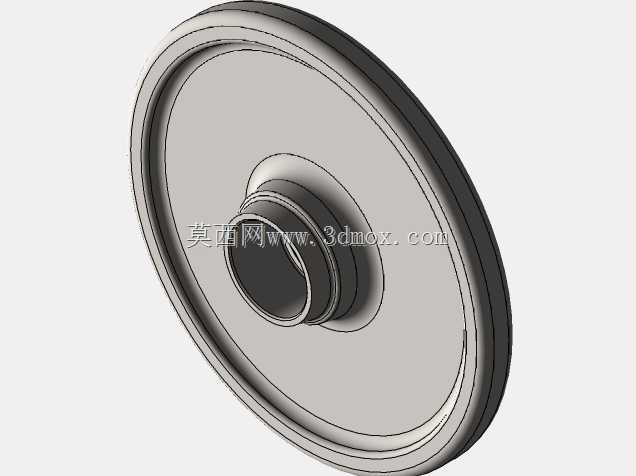

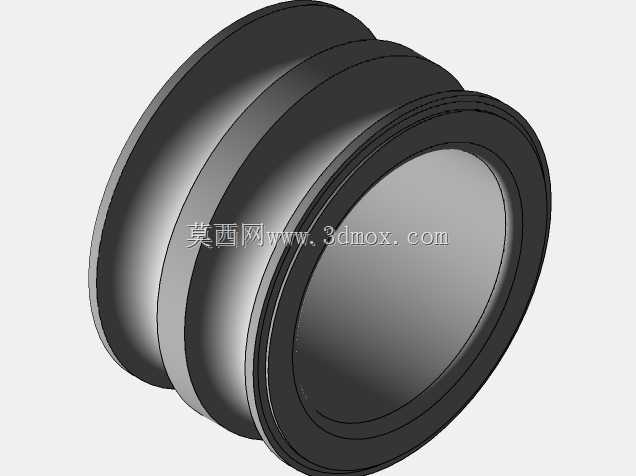

　　从实际作业场景来看，1吨级微挖多用于庭院改造、室内拆除、农田修整等狭小空间作业，行走时履带容易受地面凸起、边角物料的侧向挤压，惰轮不仅要引导履带正确绕转，还要配合张紧机构吸收行走过程中的冲击载荷，避免履带脱轨。这套组件的轮体采用整体锻造式盘型结构，轮缘做了与履带链节啮合的圆弧过渡面，表面预留了硬化处理层的加工余量，建模时严格按照链节节距匹配啮合轮廓，保证履带转动时不会出现卡滞、跳齿问题。轮体中心的轴孔采用阶梯式设计，大端用于承载轴向推力，小端与轮轴做过渡配合，既保证装配同轴度，又能避免轮体受侧向力时出现轴孔偏磨。

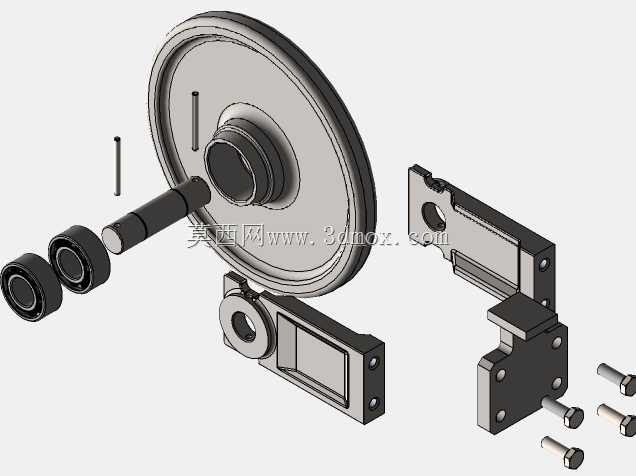

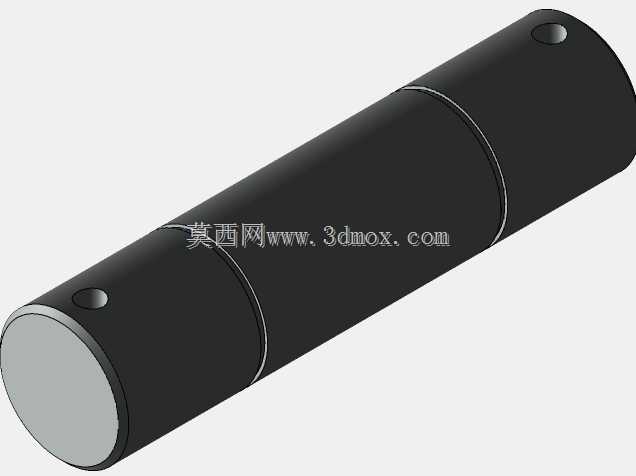

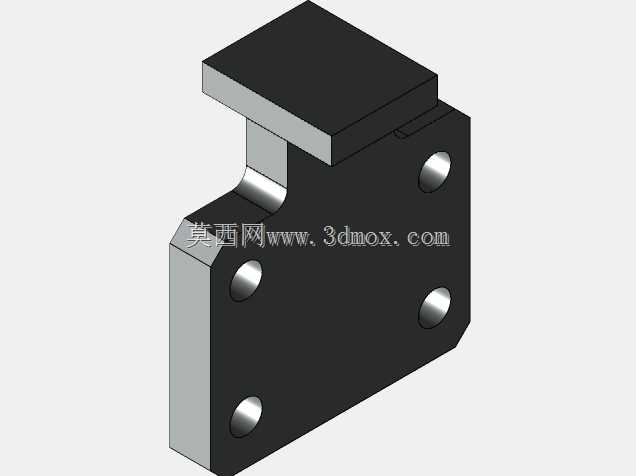

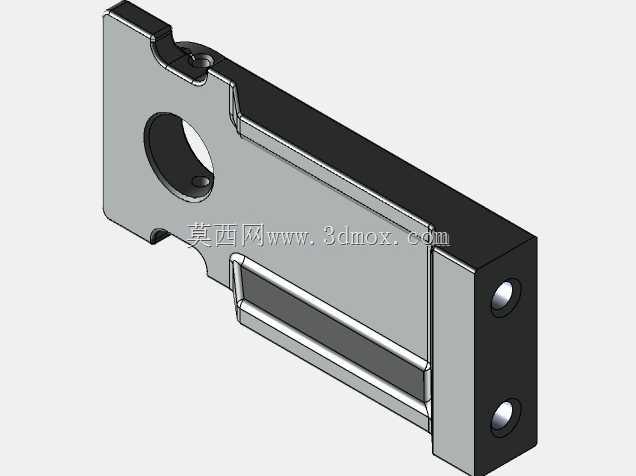

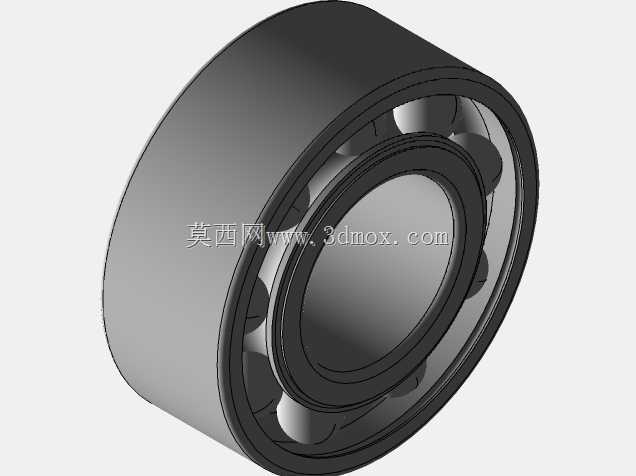

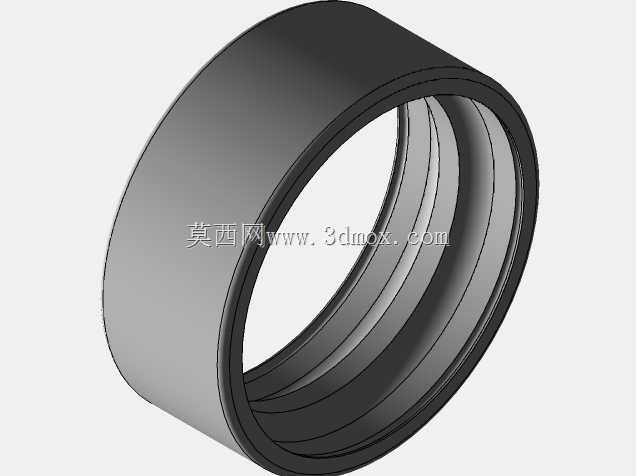

　　轮轴部分采用变径阶梯轴结构，两端分别对应安装双列深沟球轴承，轴承选型匹配微挖满载时的径向载荷与少量轴向载荷，轴端预留了销钉孔用于轴向定位，防止轴承内圈在作业过程中出现轴向窜动。轴身与支架连接的位置做了扁位结构，与支架安装槽配合后可限制轮轴转动，避免轴与支架配合面长期受摩擦出现磨损松旷。两侧的安装支架采用分体式L型结构，支架上预留了张紧调节的长圆孔，可通过调整螺栓改变惰轮前后位置，实现履带张紧度的调节，支架与底盘连接的安装面做了铣平处理，保证装配时的平面度要求，避免支架安装后出现倾斜导致轮体偏摆。

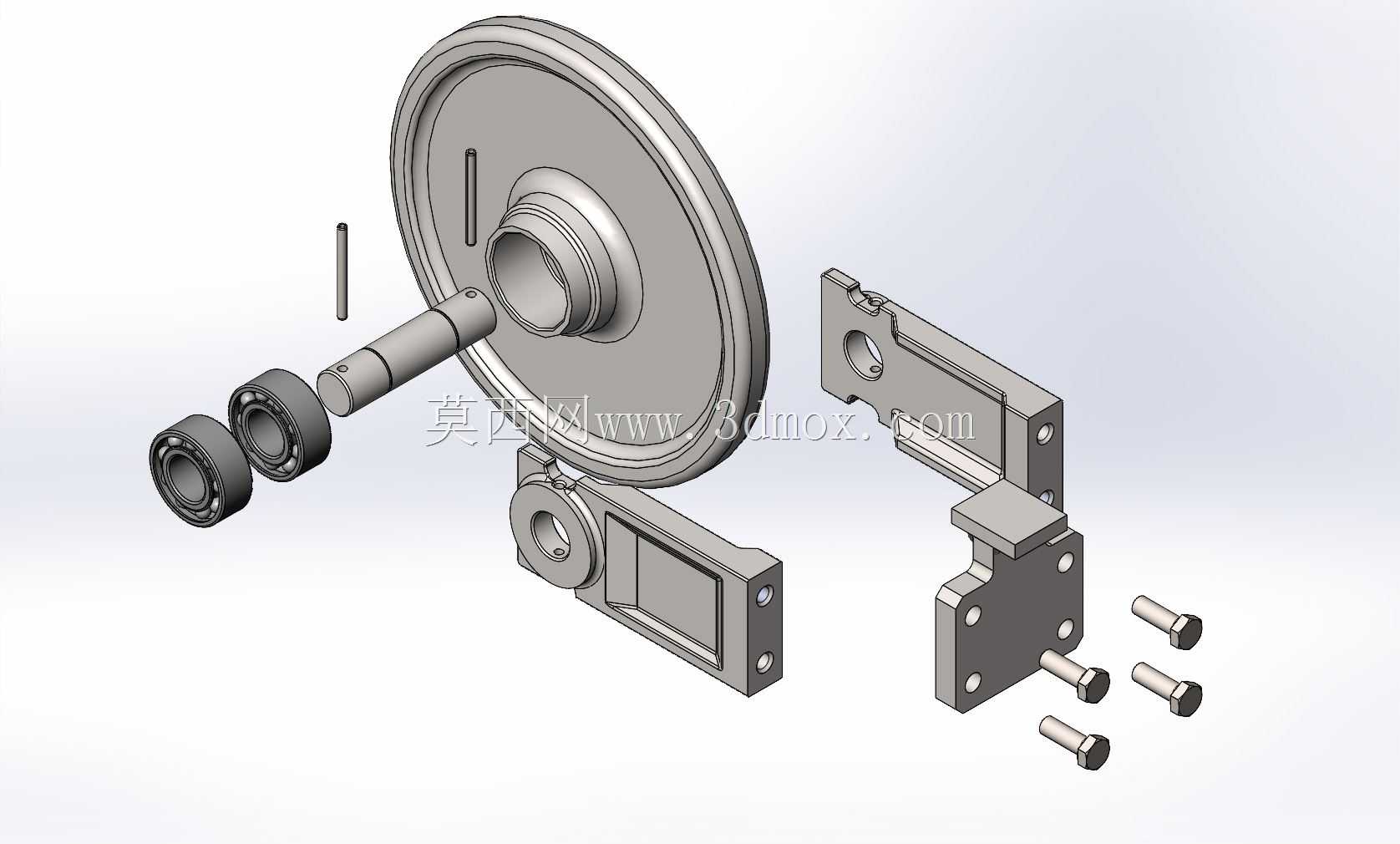

　　建模过程中严格控制各部件的安装边界：轮体最大外径适配K008机型的履带轨距，安装后轮缘与履带侧板的间隙控制在3-5mm，既不会出现摩擦干涉，又能保证导向精度；支架的安装孔位完全匹配原厂底盘的安装螺孔位置，替换安装时无需对底盘做二次加工；所有紧固件均采用内六角圆柱头螺钉，螺钉头沉入支架沉孔内，避免作业时碎石磕碰螺钉头导致拆卸困难。整套组件的装配关系完全按照实际装配工艺搭建，轴承与轴、轴承与轮体孔的配合公差都在建模时做了预留，可直接用于工程图导出与加工工艺编制。

　　从功能特性来看，这套惰轮组件除了基础的导向功能，还兼顾了张紧缓冲的结构基础，支架上预留的张紧装置安装位可适配弹簧张紧或油缸张紧两种结构，用户可根据实际维修条件选择对应的张紧方案。轮体内部的空腔结构在保证强度的前提下降低了组件自重，减少了行走系统的簧下质量，提升微挖在硬地面行走时的平顺性。所有棱角位置都做了倒角或圆角处理，既避免加工时出现应力集中，又能防止装配过程中划伤密封件或操作人员。在实际选型替换时，只需核对底盘安装孔距、履带节距两个核心参数，即可完成组件的适配安装，无需对周边结构做改动。
