落地式可升降家用摇头送风风扇结构

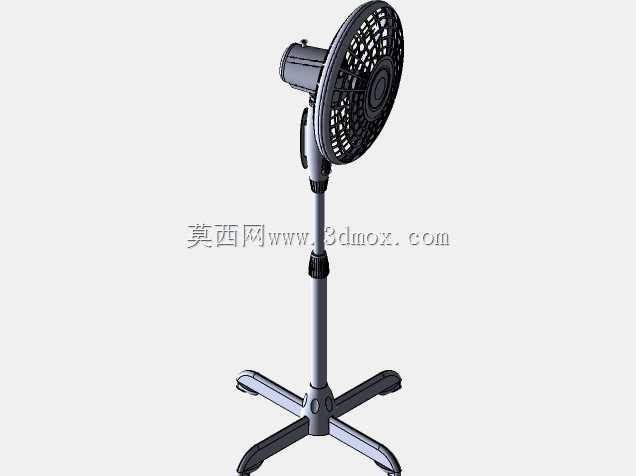

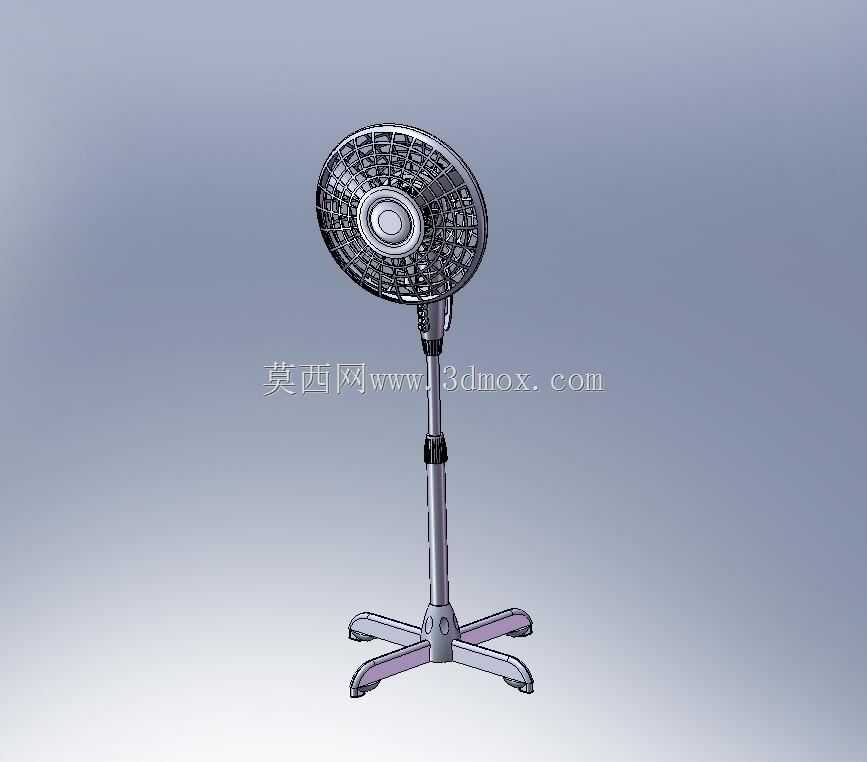

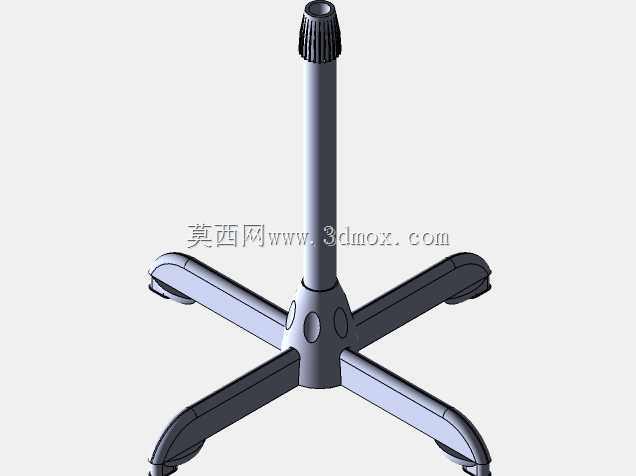

　　日常做家电结构建模的时候，落地扇是很典型的民用送风设备案例，这次的落地扇结构完全按照量产落地的实际尺寸做的全参数化建模，从底座到扇头的每一处连接结构都做了可动约束，方便后续做运动仿真验证调节行程。先从安装边界说，这款落地扇的十字交叉底座展开后最大外接圆直径控制在450mm，这个尺寸是经过反复校核的，既保证整机在最大仰角送风时的抗倾覆力矩满足安规要求，又不会占用过多室内地面空间，底座底部预留了四个防滑脚垫的安装位，脚垫采用邵氏硬度60度的橡胶材质，建模时直接做了过盈配合的卡槽结构，不需要额外打胶固定，装配效率更高。立柱部分采用两节嵌套式的升降结构，内管采用直径22mm的薄壁钢管，外管直径28mm，升降调节行程为300mm，

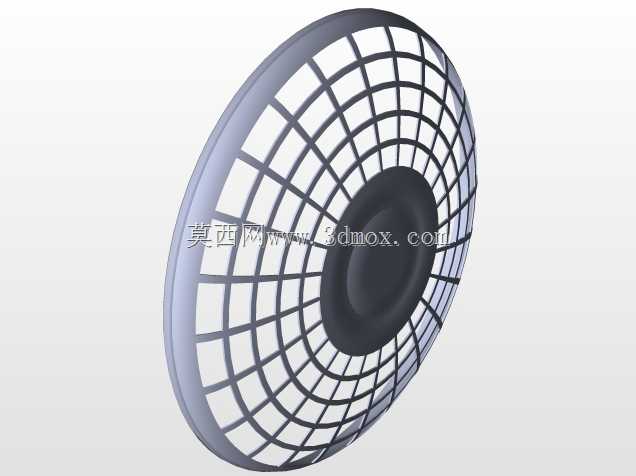

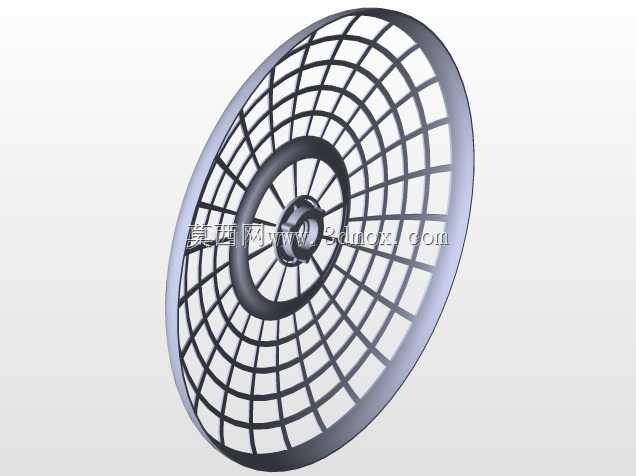

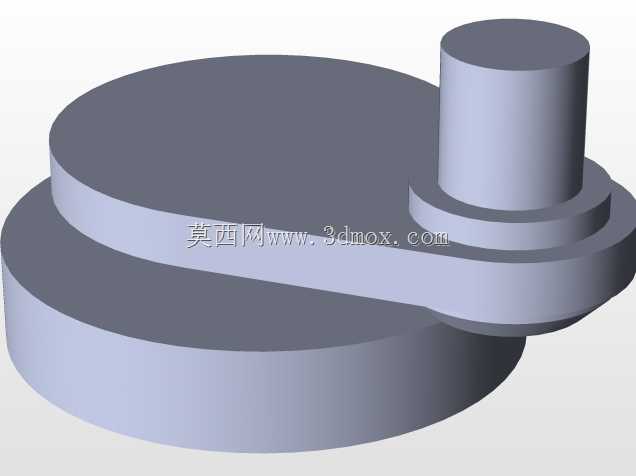

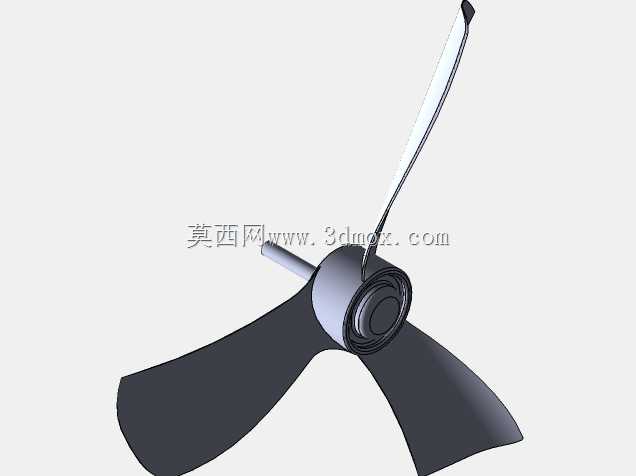

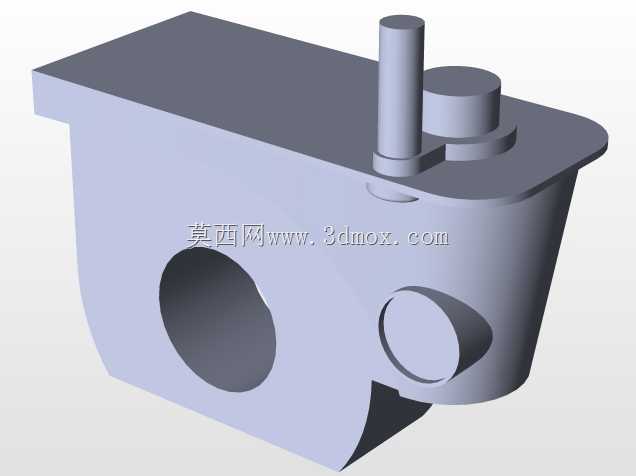

　　调节锁止结构采用侧面旋钮式的偏心锁，建模时还原了偏心轮的压紧行程，锁止后内管的静摩擦力可以承受10kg的轴向载荷，完全能支撑扇头的重量不会出现下滑。扇头部分的网罩采用前后圈卡扣式连接，前网罩直径400mm，网丝间距控制在12mm以内，符合家电安全防护的间隙要求，避免手指伸入触碰扇叶造成危险，扇叶采用五片不等距的AS材质叶片，建模时做了12度的安装倾角，这个角度是兼顾送风量和运行噪音的最优值，转速在1200转的时候可以实现6米的有效送风距离，同时不会产生明显的风切噪音。摇头机构藏在扇头和立柱连接的弯头位置，采用曲柄连杆结构，建模时做了角度限位，左右摇头的最大角度为80度，覆盖常规客厅或者卧室的送风范围，

　　弯头和立柱的连接位置还做了俯仰角度调节的阻尼结构，俯仰调节范围为向上15度向下10度，阻尼力矩设置在2N·m，调节后不会因为扇头自重出现垂头的问题。实际应用场景里，这类落地扇主要用在家庭客厅、卧室，还有小型办公场所的工位区域，相比台扇它的送风高度可以根据坐姿或者站姿调节，相比吊扇它不需要固定安装，可以随意移动位置，使用灵活性更高。建模的时候特意把所有的配合间隙都留了出来，比如网罩和扇叶的径向间隙留了8mm，避免扇叶高速运转的时候和网罩产生刮擦，升降管之间的配合间隙留了0.2mm，既保证升降的时候顺滑不卡滞，又不会出现晃动量过大的问题。底座的十字支脚末端做了圆弧过渡，避免日常移动的时候磕碰划伤地板，支脚内部做了加强筋结构，

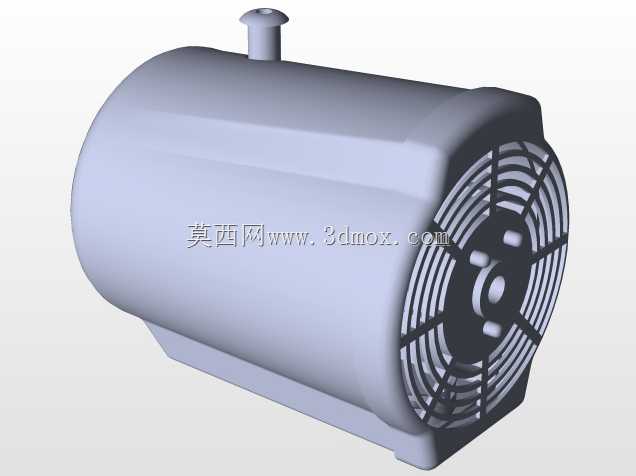

　　壁厚控制在2.5mm，采用PP材质注塑的时候可以避免出现缩痕，同时保证足够的结构强度，就算不小心踢到支脚也不会出现断裂的问题。电源线的出线位置做在立柱底部靠近底座的位置，建模时预留了线卡的固定位，电源线长度设置为1.8米，满足日常使用时离墙面插座的距离需求，不需要额外搭配插线板。扇头后面的电机安装位做了散热孔的阵列结构，散热孔的直径5mm，既保证电机运行时的热量可以及时散出，又能防止异物进入电机内部影响运行。整个模型的所有零件都做了单独的实体建模，没有合并特征，后续如果要做结构改型，比如更改扇叶数量、调整升降行程、更换底座造型，都可以直接在对应零件上修改参数，不需要重新绘制整体结构，对于做家电结构设计的从业者来说，可以直接拿来做方案验证，也可以作为同类产品建模的参考模板，各个连接部位的尺寸参数都是按照量产产品的实际值设置的，避免了建模时出现结构干涉、安装尺寸不匹配的问题。
