连杆式自适应机械夹持抓取执行机构

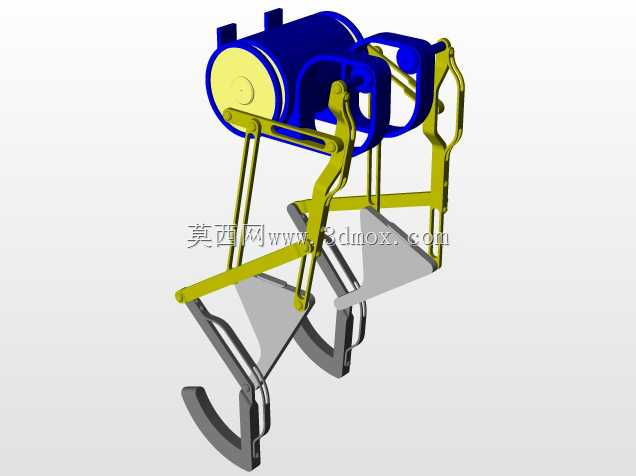

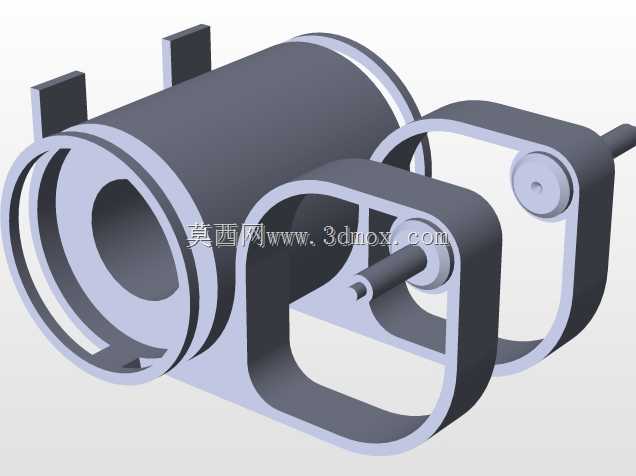

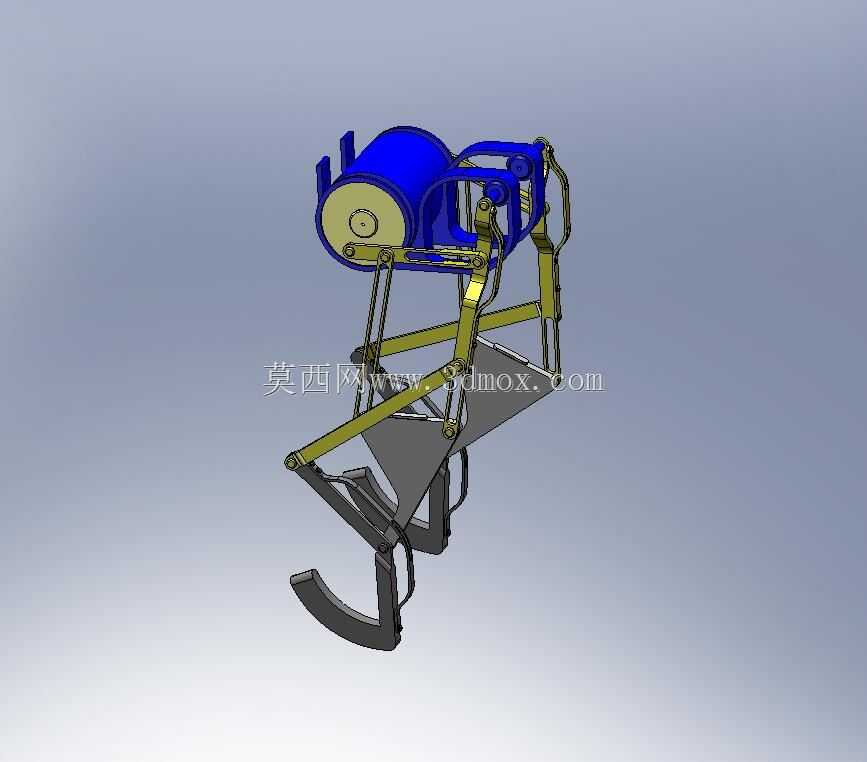

　　这套夹持执行机构的设计初衷，是解决异形、易损工件在自动化转运环节的夹持适配问题，目前在轻工分拣、小型零部件上下料、不规则物料码垛场景中已经有大量同原理结构的落地应用。从结构布局来看，整套机构采用上部驱动单元+多组平行连杆传动+末端弧面夹指的架构，驱动单元内置在顶部的蓝色包覆壳体内，通过回转输出带动两侧对称布置的连杆组做同步开合动作，相比单臂驱动的夹爪，双侧对称连杆的传动形式能保证两侧夹指的运动轨迹完全同步，不会出现夹持偏载导致的工件脱落问题。

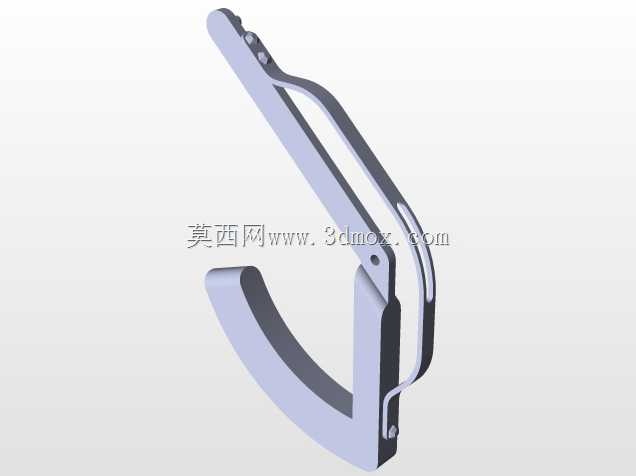

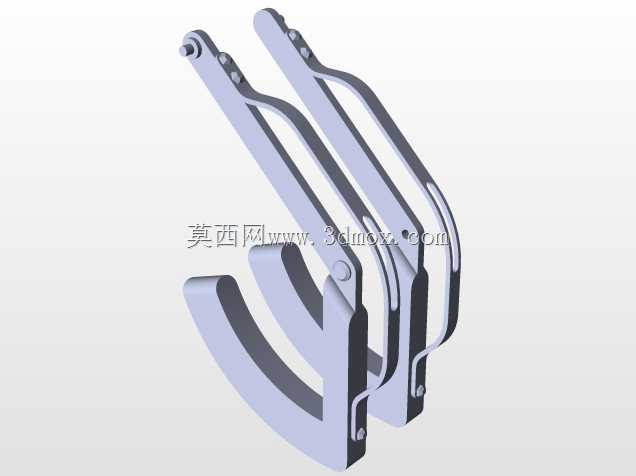

　　在实际功能设计上，这套夹爪没有采用传统的平行夹指轨迹，而是通过多连杆的铰接点位置优化，让夹指在闭合过程中同时完成收拢与抬升的复合动作，末端的弧面夹指内侧做了内凹的仿形设计，接触工件的区域预留了软质包覆层的安装槽，既可以加持规则的圆柱、方形工件，也能适配表面轮廓不规则的异形件，当夹指接触工件表面后，连杆组会进入自适应的受力平衡状态，不会因为驱动端的持续输出力过大夹伤工件表面，相比刚性夹爪，对工件表面的友好度提升明显，尤其适合表面有涂装、薄壁类易变形工件的抓取作业。

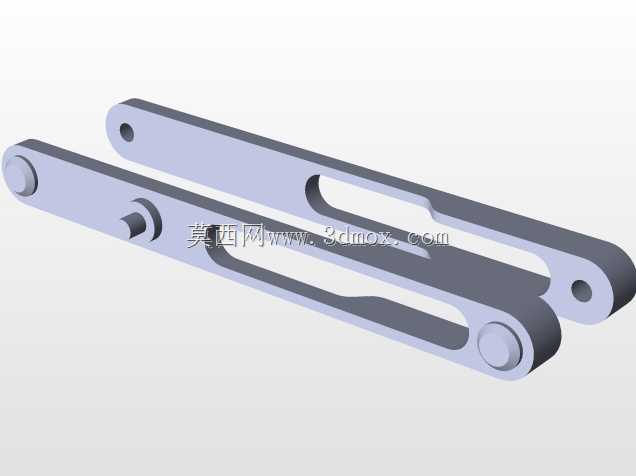

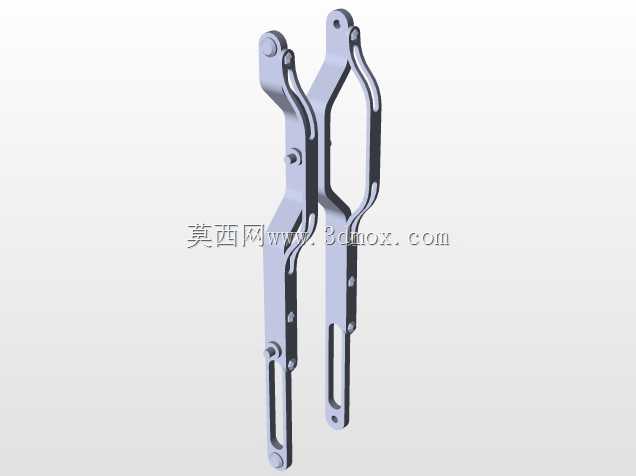

　　从安装边界来看，整套机构的顶部驱动单元预留了标准的法兰安装接口，可以直接适配主流的协作机器人、直角坐标机械手的末端安装位，不需要额外做转接板的设计，整体的横向开合行程覆盖了常见小型工件的尺寸范围，夹指完全张开时的最大宽度控制在常规末端执行器的安装尺寸阈值内，不会因为开合范围过大和周边的工装、输送线设备产生运动干涉。设计过程中对连杆的受力做了针对性的优化，所有铰接点都采用了自润滑衬套的安装位，长期往复运动不需要频繁加注润滑脂，维护成本更低，连杆的截面形状做了轻量化的镂空处理，在保证结构刚性的前提下降低了整体重量，能有效降低机械臂末端的负载压力，提升运动过程中的响应速度。

　　在实际选型适配的时候，需要注意这套夹爪的夹持力范围是通过驱动端的输出力矩来调整的，针对不同重量、不同材质的工件，可以通过调整驱动参数匹配对应的夹持力，不需要更换夹指结构。夹指的末端做了快换结构的预留，如果需要针对特定工件做仿形夹持，只需要更换末端的夹指模块，不需要拆解整套连杆传动结构，换型效率更高。整套机构的传动链路没有复杂的齿轮、凸轮结构，所有受力部件都采用可视化的外置连杆布局，日常巡检的时候可以直接观察到每个铰接点的磨损情况，出现故障的时候可以快速定位问题点，不需要整体拆解机构，大幅降低了现场运维的难度。相比市面上常见的气动夹爪，这套连杆式结构的夹持行程更大，自适应范围更广，在多品种小批量的柔性生产场景中，不需要频繁更换夹爪就能适配多种不同规格的工件，能有效减少生产环节的工装换型时间，提升产线的整体运行效率。
