手持式冲击电钻工业级结构设计

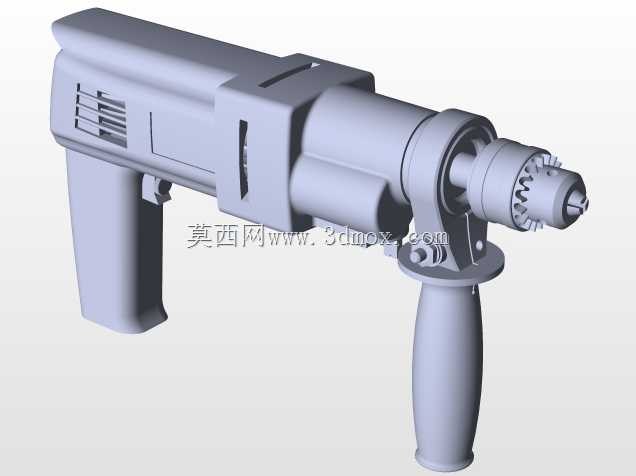

　　这款手持冲击电钻的结构设计，首先围绕家装、小型工程现场的实际钻孔作业需求展开，日常作业中，不管是墙面膨胀螺栓安装、金属型材开孔、木质构件钻孔这类常见工况，都能覆盖对应的作业需求，设计阶段首先考虑的是手持作业的人机交互合理性，主握把的弧度贴合日常握持的手掌自然弯曲角度，辅助侧握把的位置设置在钻身前端重心靠前的位置，作业时双手握持可以有效抵消钻孔过程中产生的反向扭矩，避免长时间作业带来的手腕劳损。

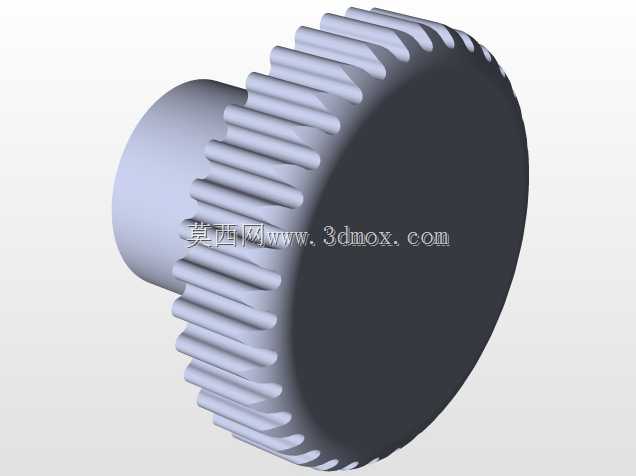

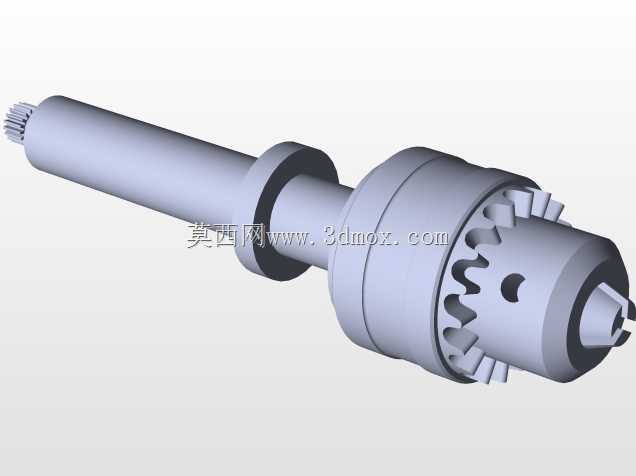

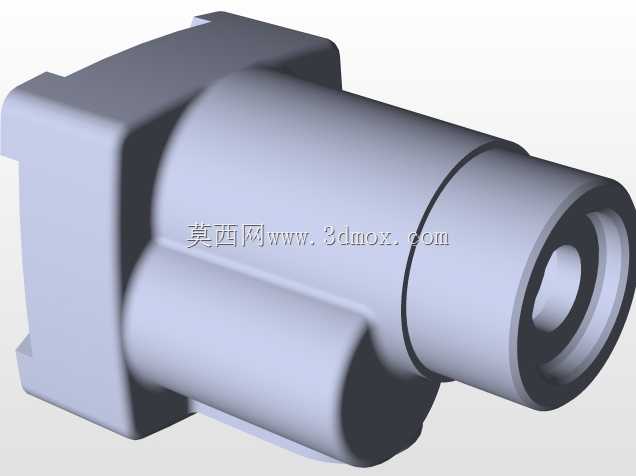

　　从功能结构来看，前端的钻夹头采用三爪自定心结构，适配不同直径的直柄钻头，夹头的锁紧行程覆盖常规作业用到的1mm到13mm直径钻头范围，夹头与钻身输出轴之间设置了冲击切换机构，切换到普通钻孔模式时，输出轴仅做周向旋转，适配金属、木材等材质的低冲击钻孔作业，切换到冲击模式时，输出轴在旋转的同时会伴随轴向的高频往复冲击，针对混凝土、砖墙这类硬质建材的钻孔作业，能大幅降低进给需要的手部压力。钻身内部的传动结构采用行星齿轮减速布局，将电机的高转速低扭矩输出转化为钻轴需要的低转速高扭矩输出，齿轮组的啮合间隙控制在合理范围，既保证传动效率，也能预留一定的磨损余量，延长工具的实际使用寿命。

　　外形尺寸方面，整钻长度控制在340mm左右，主握把到钻身顶部的高度为210mm，辅助握把的可调节旋转范围覆盖360度，作业人员可以根据不同的钻孔角度调整握把位置，适配墙面高位钻孔、地面低位钻孔、侧面构件钻孔等不同作业姿态下的握持需求。钻身侧面的散热槽布局顺着内部电机的散热风道走向设置，作业时电机带动的散热风叶可以将外部冷空气从握把附近的进风口吸入，顺着电机外壳流经定子、转子组件，再从钻身中部的散热槽排出，持续带走电机工作产生的热量，避免长时间连续作业导致的电机过热烧损。

　　开关组件设置在主握把的食指触发位置，采用无级变速结构，按压力度越大输出转速越高，方便作业人员根据不同材质调整钻孔初始转速，比如在瓷砖表面钻孔起步时可以用低转速避免瓷砖炸裂，钻透表层后再提高转速提升作业效率，开关上方还设置了正反转切换拨杆，除了钻孔作业外，也可以搭配螺丝批头完成紧固件的拆装作业，拓展工具的使用场景。电源线的出线位置设置在握把底部，做了防弯折的橡胶护套结构，避免作业过程中反复弯折电源线导致的线芯断裂问题。

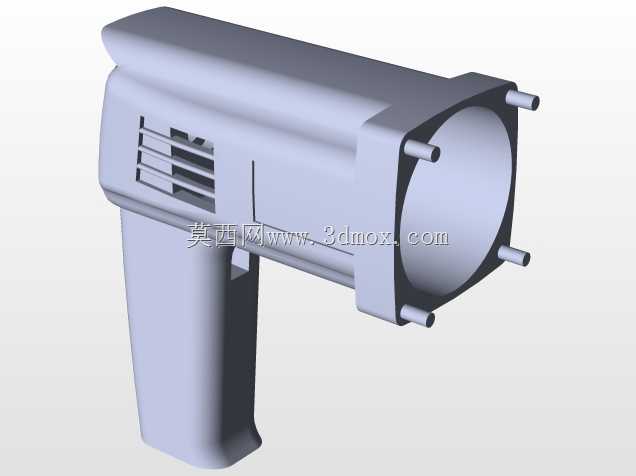

　　设计过程中对钻身的重量分配做了多轮调整，将电机、减速齿轮组这类重量较大的组件尽量靠近握把位置，让整钻的重心落在主握把的支撑范围内，单手握持时不会出现前端过度下沉的情况，降低长时间平举作业的手臂负荷。辅助握把的表面做了防滑纹理处理，沾有少量水渍、灰尘的情况下也能保证握持摩擦力，避免作业过程中工具脱手。钻身外壳采用高强度工程塑料材质，内部设置了多处加强筋结构，在保证整体结构强度的前提下控制整钻重量，外壳的拼接缝隙做了错位设计，能阻挡作业过程中产生的粉尘进入钻身内部，保护内部的电气与传动组件。

　　实际作业场景中，这款电钻可以适配装修施工中的水电管线开槽前的定位钻孔、家具安装中的连接件开孔、五金挂件安装的膨胀螺栓钻孔、金属构件加工中的预钻孔等多种作业需求，结构设计上没有冗余的复杂结构，日常维护时只需要定期给减速齿轮组补充润滑脂、检查碳刷磨损量即可，不需要复杂的拆解维护流程，适合一线作业人员的日常使用需求。钻夹头的同轴度公差控制在0.1mm以内，钻孔过程中不会出现钻头摆幅过大的问题，保证钻孔的位置精度与孔壁光滑度，尤其是在金属薄板上钻孔时，能有效避免钻头偏移导致的孔位超差问题。
